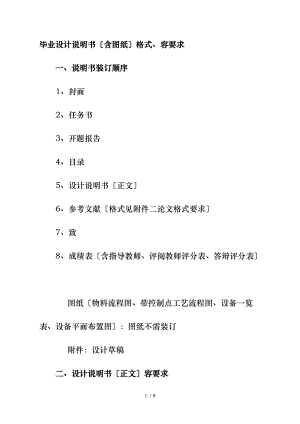

毕业设计说明书含图纸格式内容要求内容.doc

毕业设计说明书含图纸格式、容要求一、说明书装订顺序1、封面2、任务书3、开题报告4、目录5、设计说明书正文6、参考文献格式见附件二论文格式要求7、致8、成绩表含指导教师、评阅教师评分表、答辩评分表图纸物料流程图、带控制点工艺流程图、设备一览表、设备平面布置图：图纸不需装订附件：设计草稿二、设计说明书正文容要求1、总论11 设计依据设计任务书及有关文件12 建设规模121 产品品种、规格、数量122 主要原料、产品的物理化学性质、规格、来源13 产品方案131 产品的用途132 工艺路线的确定<生产方法的比较及评价>论述生产工艺的技术先进性、经济合理性,说明本设计工艺特性：化学反应原理、反应条件：催化剂、操作温度、操作压力、原料配比、操作周期、原料转化率、选择性,三废处理及环境保护,安全生产等1.3.3 工艺流程简述物料的来龙去脉；主要设备特性；工艺操作条件；加料量及出料量；每批产量或单位时间产量等2、工艺计算2.1 物料衡算2.1.1基础数据生产工艺技术经济指标设计任务书；生产制度：年生产日,生产班数2.1.2 原料、产品的技术规格表 原料的技术规格序号名 称规 格物 性备 注表 中间产品的技术规格序号名 称规 格物 性备 注表 产品的技术规格序号名 称规 格物 性备 注2.1.3 物料衡算参见附录1××设备物料衡算要有具体计算过程表 ××设备物料平衡表序号组 分kg/ht/dt/aw进料进料总计出料出料总计2.2 热量衡算2.2.1基础数据设计任务书及有关物性数据2.2.2 动力水、电、汽、气技术规格表 产品的技术规格序号名 称规 格性 质2.2.3 热量衡算1、××设备物料平衡表2、 表 物料的物性参数表序号名 称物性1物 性2物性33、××设备热量衡算要有具体计算过程4、××设备动力水、电、汽、气消耗量3 、设备选型计算参见教科书、化工设计概论及设计手册3 1 贮罐的选型说明及计算3 2 反应设备的选型说明及计算3 3 塔设备的选型说明及计算3 4 换热器的选型说明及计算3 5 泵的选型说明及计算3 6 其他设备选型说明及计算4、设备布置41 设备布置原则42车间建筑要求43 设备布置5、消耗定额、控制指标、定员51原材料、动力消耗定额及消耗量原材料消耗定额一览表序号名称规格单位消耗定额消耗量备注每小时或每批每年123452 生产控制分析主要控制指标物料名称采样地点分析项目控制指标备注53 定员车间各班采用五班三倒制,连续生产,每班8h。各工段定员根据生产需要定岗定编。一般包括各岗位的人数生产工人、辅助工人、管理人员、轮体人员操作班次等。序号岗 位名 称每班定员管理人员操作班次轮休人员合计生产工人辅助工人1234合计6、三废处理及环境保护61 车间三废排量及组成序号名称排出点排放物性状排放量组成国家排放标准处理方式备注单位正常最大废水废气废渣62 三废处理措施及效果7、安全生产与劳动保护71 危险性物质物性一览表序号名 称沸点 熔点闪点 气态比重空气=1爆炸极限%火灾危险性分类毒性程度国家卫生标准备注上限%下限%72 消防安全措施721 车间建筑安全要求722 工艺安全措施723 电气安全措施73 劳动防护措施三、图纸共41、物料流程图；2、带控制点工艺流程图；3、设备一览表；4设备平面布置图。9 / 9
