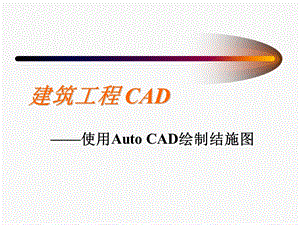

    建筑工程CAD.ppt

    建筑工程 CAD,使用Auto CAD绘制结施图,0绪言,0.1 目前形成的土木工程专业软件技术要求,0绪言0.1土木工程专业软件技术要求,办公软件(Office 2000)Word(字处理软件),Excel(电子表格),PowerPoint(创建演示文稿),Access(数据库应用系统)。绘图软件 Auto CAD(通用计算机绘图和设计软件包),3D Studio MAX(三维动画软件),Photoshop(渲染软件)。工程分析、计算软件 PK-PM,TBSA(高层建筑结构计算,国内),ANSYS(有限元软件包,用于机械、航天、土木、机电等)。,0绪言0.1土木工程专业软件技术要求,建筑工程道路工程桥梁工程,建筑设计规划设计结构设计水、电、空调设计,建筑工程领域的专用软件 1.ABD(规划、建筑设计),天正(建筑、结构、水、电、暖、工程预算)。2.PK-PM(结构设计软件),TBSA(结构设计软件),TUS(结构设计软件)。3.工程概预算软件,机械电子冶金土木工程运输医疗商业,Auto CAD,0绪言0.2教学计划,课时安排:讲课:8 学时 上机:16学时/人教学要求:,0绪言0.2教学计划教学内容,1.设置绘图环境2.图框与绘图比例2.1基本概念2.2图框与绘图比例3.钢筋3.1绘板面钢筋3.2绘梁的钢筋4.对象捕捉与绘图技巧5.标注尺寸与注文字5.1 设置尺寸标注参数5.2 修改与编辑尺寸,0绪言0.2教学计划教学内容,5.3 定义字体式样6.块与层的利用6.1块6.2 层,1.设置绘图环境1.1启动Auto CAD R14,1.1 启动Auto CAD R14 1.开机 2.W98启动完毕,双击R14图标,启动R14。3.出现Start Up 框 默认:Start from 默认:Metyic 选择OK。,1.设置绘图环境 1.2Auto CAD R14 的界面,1.下拉菜单,8.层控制,4.命令行,5.状态条,9.Properties,3.绘图区,2.工具条,6.屏幕菜单,7.滚动条,绘图环境 设置绘图环境的方法:,1.设置绘图环境1.3设置绘图环境,(1)线型、线型比例(2)尺寸标注设定(3)字体及有关问题(4)精度(5)绘图单位,.,打开TK2-100.DWG,打开TK2-100.DWG,便使用TK2-100.DWG的绘图环境。,绘图环境涉及的问题:,2.图框与绘图比例2.1基本概念,制图幅面与绘图比例制图应有统一的幅面与图框制图应有比例,常用比例 1:1,1:2,1:5,1:10,1:20,1:50 1:100,1:200,1:500,1:1000,可用比例 1:3,1:15,1:25,1:30,1:40,1:60 1:150,1:250,1:300,1:400,1:600,.,2.图框与绘图比例2.2图框与绘图比例,计算机制图时解决图框与绘图比例的约定绘图比例1.计算机绘图时采用1:1绘图,绘图比例靠出图时解决。其优点:(1)Auto CAD的坐标值可以满足要求;(2)1:1绘图采用的是实际尺寸,工程技术人员最熟悉这一尺寸。2.出图时怎样解决绘图比例?例如:1:100的图,出图时将机内图形缩小100倍。.,缩比,实际建筑物,图框,2.图框与绘图比例2.2图框与绘图比例,图框1.手工绘图时,实际建筑物与图框的关系,图框,放大,缩比,实际建筑物,图纸,2.图框与绘图比例2.2图框与绘图比例,2.计算机绘图时,实际建筑物与图框的关系,结论 计算机绘图时也必须先确定图框,而图框的大小与绘图比例有关。例如:获得图框与绘图环境 在 C:Program FilesAuto CAD R14TK下,文件名为:TK1-100.DWG TK2-100.DWG,2.图框与绘图比例2.2图框与绘图比例,3.1 绘板面钢筋钢筋在结施图中是有宽度的粗线,可以用下面两种方法绘制:,3.绘钢筋3.1 绘板面钢筋,1.用PLINE命令,2.用颜色控制,由于Auto CAD在出图时可以根据不同的颜色设置不同的线宽,所以也有很多人在绘图时不使用有宽度的线,而是将不同宽度的线用颜色去区分,在出图时再设定不同颜色代表的线宽,从而实现有宽度线的表达。,两种方法各有优点。,用PLINE命令绘钢筋1钢筋线的粗细,3.绘钢筋3.1 绘板面钢筋,输入线宽,图纸线宽,用PLINE命令画钢筋线时应输入的线宽,用绘图机出图后图纸上的线宽,两者关系:设图纸比例为1:X,则输入线宽=图纸线宽 X例如:,注:红色笔0.3,墨绿色笔0.6,黑色笔0.9。,2.板面钢筋画法3.板底钢筋画法,辅助线,3.绘钢筋3.1 绘板面钢筋,钢筋端部画法,梁的截面,梁的纵筋,3.绘钢筋3.2 绘梁的钢筋,3.2 绘梁的钢筋,纵筋断面与箍筋的关系,4.对象捕捉与绘图技巧,1.设置对象捕捉方式便于绘图2.用Tracking(跟踪功能)确定点3.用From功能确定点,5.标注尺寸与文本5.1设置尺寸标注参数,5.1 设置尺寸标注参数Auto CAD的尺寸标注环境尺寸变量及其参数的选择,5.标注尺寸与文本5.1设置尺寸标注参数,尺寸的组成,5.标注尺寸与文本5.1设置尺寸标注参数,利用对话框进行尺寸标注方式的设置,命令:DDIM下拉菜单:DimensionStyle工具条:DimensionDimension Style功能:利用对话框建立尺寸标注式样、设置尺寸变量。,操作格式:Command:DDIM(或Dim:DDIM),5.标注尺寸与文本5.1设置尺寸标注参数,Dimension Style:存储和恢复尺寸标注式样,Family:建立尺寸标注式样族,1.Geometry:设置有关几何特征方面的尺寸变量,2.Format:设置与尺寸文本位置有关的变量,3.Annotation:确定与尺寸单位、尺寸精度有关的变量,Current 把某一尺寸式样恢复成当前的式样。操作方法:单击其右边的小箭头,弹出一下拉列表,显示已有的尺寸标注式样的式样名,从中选取要选择的式样名。,Name、Save、Rename Name编辑框内通常显示当前的尺寸标注式样名。当需建立新的式样时,首先应在Name框内键入式样名,然后单击Save按钮,Auto CAD则建立相应的式样,并将该式样作为当前的式样。改变式样名时,应先使欲改变的式样成为当前式样,然后在Name框内键入新的式样名,最后再单击Rename按钮确认。,5.标注尺寸与文本5.1设置尺寸标注参数,1.Geometry子对话框,1.1 确定尺寸线的有关参数,1.2 确定尺寸界线的有关参数,1.3 确定尺寸线两端箭头的形式,点击这个箭头选择箭头的形式,5.标注尺寸与文本5.1设置尺寸标注参数,输入块名:DIMX,点击1st后出现的下拉菜单,点击,5.标注尺寸与文本5.1设置尺寸标注参数,2.Format 子菜单,选择,选择居中,选择随角度倾斜,选择总是标注在上方,字型名:DIM_FONT,字高,字离开尺寸线的距离,字的颜色,Text:设置尺寸文字参数,5.标注尺寸与文本5.1设置尺寸标注参数,3.Annotation子菜单,5.标注尺寸与文本5.2 修改与编辑尺寸,5.2 修改与编辑尺寸1.使用命名尺寸标注 使用命名尺寸标注利于以后的修改。例如,将某一有名尺寸标注 字高:300 改为:500 字体:DIM_FONT 改为:DIM_FONT2修改方法:(1)用尺寸标注对话框修改相应参数,然后SAVE。(2)用Update选择要修改的部分对象进行修改。,单击下拉菜单:DimensionUpdate(左)命令行提示:,选择目标:选择目标 选择目标,有,继续;没有,(右)。,5.标注尺寸与文本5.2 修改与编辑尺寸,演示使用有名尺寸标注尺寸后的修改问题:尺寸文字放大尺寸形式改变2.修改尺寸标注演示:使用拉伸命令修改利用工具条2中的 进行修改其它的修改方法,Properties,5.标注尺寸与文本5.3 定义字体式样,5.3 定义字体式样使用有名的字体式样建议:1.汉字:STYLE1,仿宋;2.数字、字母:DIM _FONT,Simplex.shx 3.轴线用数字与字母:COMPLEX,Complex.shx怎样定义字体式 下拉菜单:FormatText Style,5.标注尺寸与文本5.3 定义字体式样,字的名称simplex,字体Simplex.shx,字高:0.0000,字宽:1.000,5.标注尺寸与文本5.3 定义字体式样,演示定义字体式样,6.块与层的利用6.1 块,6.1块 Auto CAD允许用户将一个复杂的图形定义成块,使其变成一个整体,然后在绘图时加以利用。块具有下列优点:1.可以在块所在的图形文件中被反复调用;2.写到外部的块,可以在不同的图形文件中被调用;此外还有:3.节省存储空间;2.便于修改;3.可建立图形库;4.可加入属性。下面介绍有关块的制作和调用问题。,COPY,6.块与层的利用6.1 块,制块命令:BLOCK(或 DrawBlockMake.)在“0”层上制的块与不在“0”层上制的块之间的差别调用块命令:INSERT(或Insert Block.)写块命令:WBLOCK用“WBLOCK”命令清理*.DWG 文件修改块方法一,炸开,修改.方法二,重复插入的块修改.,6.块与层的利用6.2 层,6.2层 Auto CAD允许用户建立、选用不同的层绘图,Auto CAD所说的层具有下列性质:1层可以命名 且一幅图中层的数量是不限的,用户可以根据层的名字来选择层,并对该层进行操作。2层有可见与不可见性 打开的层是可见的,关闭的层是不可见的,只有可见的层才显示在图形监视器上或绘图仪上,不可见的层仍是图形的一部分,只是不予显示或绘制出来。可以任意组合、随意打开或关闭层。3层可以定义颜色 层定义为某种颜色后,画在该层上的实体便自动赋予该颜色。4层也可指定线型 当层指定为某一线型后,画在该层上的线便以这一线型显示。,6.块与层的利用6.2 层,5层可以冻结与解冻 这一功能也可控制层的显示与不显示,冻结的层不显示,解冻的层要显示。不过冻结的功能与关闭的功能不完全相同,冻结可以加快PANS,ZOMMS,REGEN命令的执行速度,关闭则不能,这是因为在关闭的状态下,Auto CAD仍须生成被关闭的实体,只是不显示它们。6层也可锁定与解锁 锁定的层可以显示,但不能编辑(如COPY,MOVE等)。也可锁定当前层,用户可在锁定的当前层上作图。此外,用户可以在锁定的层上改变实体的颜色与线型,也可以在锁定的层上使用查询命令和目标捕捉功能。,使用层控制时的几个注意事项1.实体的生成方式,6.块与层的利用6.2 层,强制型,随层型,当采用层控制作图时,实体的生成方式也应采用随层方式,否则层控制不能实现。例如:线型 Continuous Bylayer 颜色 Red Bylayer,6.块与层的利用6.2 层,2.“0”层与当前层“0”层是Auto CAD 自动生成的,“0”层不可删除,但可以改变线型与颜色,也可锁定、冻结、关闭。当前层,用Auto CAD命令所绘的实体生成在当前层上。层操作演示 1.利用对话框对层进行操作;2.利用层的线型、颜色控制生成的线;3.改变层的颜色,显示与不显示,锁定。,有关作图的统一要求:,有关作图的统一要求:1.图面中的数字、字母:字高280300,字型 Simplex.shx 汉字:字高280300,字型 仿宋体,宽度系数1.0 轴线用数字字母:字高450,字型 Complex.shx 说明中的汉字:字高500,字型 仿宋体,宽度系数1.0 图名中的汉字:字高700,字型 仿宋体,宽度系数1.0 2.使用层控制;3.使用有名尺寸标注。,
