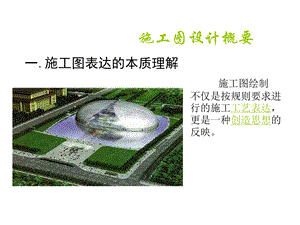

施工图设计概要,一.施工图表达的本质理解 施工图绘制 不仅是按规则要求进行的施工工艺表达，更是一种创造思想的反映。,施工图设计概要,二、施工图概念 1.二个含义 1）清晰表达设计者意图(创造性)2）符合规范和制图标准可供施工单位施工2.施工图编制：施工图设计应根据已批准的初步设计进行编制，内容以图纸为主。其编制顺序为：封面、图纸目录、设计说明、图纸、工程预算书,施工图设计概要,3.分类(建/结/设/电)各专业间的相互关系 三.建筑施工图内容 1.目录 样式 涵盖内容 2.建筑设计说明和做法说明 所选规范和标准图集 做法说明LJ102 3.平面施工图(标注:三道轴线尺寸/细部尺寸/各层标高/索引/图例）,施工图设计概要,（1）一层平面图 重点：散水 室外台阶 门窗楼梯 内外高差 剖切线 房间（户型名称 标高 雨水管（2）地下室平面图 重点：墙体填实、地下室防水、管道口预留、设备间位置(3)标准层平面图：房间（户型）名称 各层标高 雨水管 房间面积 家具布置,施工图设计概要,(4)顶层平面图：楼梯下法 设备间 退台轮廓线(5)屋顶平面图：檐沟排水、排水面积及坡度 反梁过水孔 伸出孔洞(上人/排汽/烟道)外置设备4.立面施工图1）正立面图2）侧立面图(外墙材料/屋面标高/定位轴线/落水管),施工图设计概要,5.剖面施工图(2个以上)(重要楼梯/檐口/外墙/墙与梁的相互关系/悬挑部分)6.建筑节点 构造大样 节点的选择 构造知识要求 大样的标注方式7.门窗表和总平面图 总图规范 定位 总图施工,施工图设计概要,四.施工图绘制规范（GBJ1-86 GBJ104-87)1.图幅2.图线（墙体加粗或填实 立面轮廓线）3.字体4.符号,施工图设计概要,（剖切/索引/详图/引出线/指北针）5.轴线编号6.图样画法规定（剖切高度）五.施工图绘制常见问题1.文件完整、深度内容符合规定，文字说明、图纸准确清晰2.避免“错、漏、碰、缺”图纸变更,施工图设计概要,3.深度要求：能据以编制施工预算；能据以安排材料、设备订货和非标准设备的制作；能据以进行工程的施工和安装；能据以进行工程验收。六.作业图纸绘制要求 1.满足任务书工作量要求(平面三道尺寸 节点、标注有选择性)2.结合版面进行布置(灵活 均衡),七.总结,施工图设计概要,
