    建筑施工技术.ppt.ppt

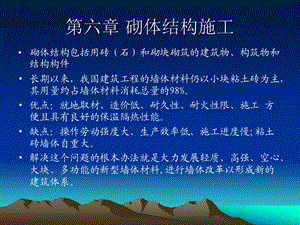

    第六章 砌体结构施工,砌体结构包括用砖(石)和砌块砌筑的建筑物、构筑物和结构构件长期以来,我国建筑工程的墙体材料仍以小块粘土砖为主,其用量约占墙体材料消耗总量的98%。优点:就地取材、造价低、耐久性、耐火性限、施工 方便且具有良好的保温隔热性能。缺点:操作劳动强度大、生产效率低、施工进度慢;粘土砖墙体自重大。解决这个问题的根本办法就是大力发展轻质、高强、空心、大块、多功能的新型墙体材料,进行墙体改革以形成新的建筑体系。,建筑施工技术,建筑施工技术,建筑施工技术,上图:国产混凝土空心砌块右图:美国仿石材混凝土砌块,建筑施工技术,第一节 砌体结构的材料,砖石材砌块砌筑砂浆,返回,建筑施工技术,第二节 垂直运输设备,井字架龙门架井字架、龙门架的安装,返回,垂直运输设施是指担负垂直输送材料和施工人员上下的机械设备和设施。在砌筑施工过程中,各种材料(砖、砂浆)、工具(脚手架、脚手板)及各层楼板安装时,垂直运输量较大,都需要用垂直运输机具来完成。目前,砌筑工程中常用的垂直运输设施有塔式起重机、井字架、龙门架、独杆提升机、建筑施工电梯等。,建筑施工技术,第三节 脚手架工程,外脚手架里脚手架其他形式的脚手架脚手架的安全,返回,脚手架是砌筑过程中堆放材料和工人进行操作的临时设施。按其搭设位置分为外脚手架和里脚手架两大类;按其所用材料分为木脚手架、竹脚手架和金属脚手架按其结构形式分为多立杆式、碗扣式、门型、方塔式、附着式升降脚手架及悬吊式脚手架等。对脚手架的基本要求是:其宽度应满足工人操作、材料堆放及运输的要求,结构简单,坚固稳定,装拆方便,能多次周转使用。,建筑施工技术,第四节 砌体施工工艺,砖砌体施工毛石砌体施工中、小型砌块施工砌筑工程的安全技术,返回,建筑施工技术,砖,种类:普通黏土砖、承重黏土空心砖、蒸养灰砂砖、粉煤灰砖等标准规格尺寸:240mm115mm53mm强度等级:MU30、MU25、MU20、MU15和MU10特点:外观尺寸应准确、没有或很少又缺棱掉角,表面应平整、无裂纹应用:用于清水墙、柱的砖,应边角整齐,色泽均匀;冻涨环境条件下的地区,地面以下或防潮层以下的砌体,不宜采用多孔砖,返回,建筑施工技术,石材,分类:料石和毛石 料石:经过加工、外形规矩的石料,宽度和厚度约300mm左右,长度9001200mm。按加工面的平整程度不同又分为细料石、半细料石、粗料石和毛料石 毛石:未经过加工无固定形状的块体。可分为平毛石和乱毛石。强度等级:MU100、MU80、MU60、MU50、MU40MU30和MU20应用要求:用于清水墙、柱表面的石材应色泽均匀;表面的泥垢、水绣等杂质砌筑前应清除干净,返回,建筑施工技术,砌块,分类:按尺寸大小分为小型砌块、中型砌块和大型砌块按材料分为混凝土砌块、粉煤灰硅酸盐砌块、煤矸石硅酸盐砌块、加气混凝土砌块等强度等级MU20、MU15、MU10、MU7.5和MU5应用要求:小型砌块可手工操作;中型砌块和大型砌块需要机械进行吊装,返回,建筑施工技术,砌筑砂浆,分类:水泥砂浆、混合砂浆和石灰砂浆水泥砂浆:用于砌筑基础、地下室等潮湿环境下的砌体工程混合砂浆:由水泥、砂、塑化剂加水拌制而成石灰砂浆:又称白灰砂浆,由石灰膏、砂加水拌制而成的气硬性胶结材料强度等级:MU15、MU10、MU7.5、MU5和MU2.5材料要求:水泥进场使用前应分批对其质量、强度、安定性进行复验;砂的质量、含泥量、强度要求;石灰膏质量现场施工要求,返回,建筑施工技术,井字架,在垂直运输过程中,井字架的特点是稳定性好,运输量大,可以搭设较大的高度,是施工中最常用、最简便的垂直运输设施。除用型钢或钢管加工的定型井架外,还有用脚手架材料搭设而成的井架。井架多为单孔井架,但也可构成两孔或多孔井架。下图一为角钢井架,建筑施工技术,返回,图一,建筑施工技术,龙门架,龙门架是由两立柱及天轮梁(横梁)构成。立柱是由若干个格构柱用螺栓拼装而成,而格构柱是用角钢及钢管焊接而成或直接用厚壁钢管构成门架。龙门架构造简单、装拆方便,适用于中、小型工程;起重量在20KN以内,提升高度一般在40m以内 龙门架设有滑轮、导轨、吊盘、安全装置以及起重索、缆风绳等,其构造如下图二所示。,建筑施工技术,返回,图二,建筑施工技术,井字架、龙门架的安装,安装在可靠的地基和基座上,基座周围排水通畅高度在1215m以下时设一道缆风绳;15m以上每增高510m增设一道;井字架每道不少于4根,龙门架每道不少于6根缆风绳直径为79mm的钢丝绳,与地面成45度夹角高度超过30m时,雷雨季节设避雷装置应制定安全操作细则,设置警士标志,防止发生机械故障和安全事故,返回,建筑施工技术,外脚手架,沿建筑物外围周边搭设用于外墙砌筑和外墙装饰常用类型:多立杆式脚手架 门式脚手架,建筑施工技术,(一)多立杆式脚手架,按材料分:木脚手架、竹脚手架和钢管脚手架主要构件:立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑、抛撑、连墙件等基本形式:单排和双排(如下图三所示),建筑施工技术,单排脚手架:节约材料,但稳定性较差且在墙上留有脚手眼,其搭设高度及使用范围受到一定的限制双排脚手架:在脚手架里外侧均设有立杆,稳定性好,但费工费料,图三,建筑施工技术,(一)多立杆式脚手架,扣件钢管脚手架 应用:外脚手架;里脚手架、大跨度建筑内部的 满堂脚手架和钢筋混凝土梁板结构模板系 统的支架等 组成:钢管、扣件和底座钢管:外径48mm、壁厚3.5mm、长度为2.2m或4.06.5m的焊 接钢管扣件:如下图四底座:如下图五 脚手板:类型如图六,建筑施工技术,图四,对接扣件用于两根钢管的对接连接;旋转扣件用于两根钢管呈任意角度交叉的连接;直角扣件用于两根钢管呈垂直交叉的连接。,建筑施工技术,图五,建筑施工技术,图六,建筑施工技术,(一)多立杆式脚手架,扣件钢管脚手架安装搭设要点立杆:对接扣件接长,对接点沿竖向错开布置大横杆步距和小横杆间距可按下表一选用,最下一层步距可放大到1.8m,便于底层施工人员的通行和运输。立杆的间距、排距、最大架设高度见表二 纵向水平杆与立杆的每一个相交点处须采用直角扣件连接。纵向水平杆的接长须采用对接扣件连接,且距立杆轴线的距离不宜大于跨度的1/3,上下左右相邻的纵向水平杆之间的对接扣件均应尽量错开一跨布置,建筑施工技术,表一 扣件式钢管脚手架构造尺寸和施工要求,建筑施工技术,表二,建筑施工技术,横向水平杆的布置纵向水平杆与立杆的每一个相交点处必须设置一横向水平杆,且距立杆轴线的距离不应大于150mm;跨度中间的横向水平杆应据支撑脚手板的需要布置;用直角扣件扣接在纵向水平杆上;单排脚手架的情况。脚手架固定件的构造与布置固定件有刚性和柔性两种;前者适用于高度在24m以下和高度在24m以上的双排脚手架;后者须配以相应的顶撑。(见下图七)设置支撑体系由剪刀撑、横向斜撑、水平斜撑组成,它们于脚手架连接均采用回转扣件,建筑施工技术,图七,建筑施工技术,(二)门式脚手架,又称多功能门形脚手架。是目前国际上应用较为普遍的脚手架之一。用途:外脚手架;里脚手架、施工操作平台和模板支架主要构件:门架(见下图八)基本单元:见下图九门式脚手架体系:见下图十和十一门式脚手架的主要部件:见下图十二门式脚手架部件之间的连接形式:见下图十三,建筑施工技术,图八,建筑施工技术,图九,建筑施工技术,图十,建筑施工技术,图十一,建筑施工技术,图十二,建筑施工技术,图十三,建筑施工技术,门式脚手架搭设前应进行施工设计门架垂直于墙面,立杆离墙净距150mm,内外两侧应设交叉支撑,沿高度设置连续水平梁架。顶层门架的上部,连墙杆设置层必须设置连续水平梁架。转角处、端部及间断处的一个跨距范围内应每步一设水平梁架。底部门架的下端,加设封口杆及内外两侧的通长扫地杆高度20m时,在外侧应连续设置剪刀撑和纵向水平加固杆。为整体稳定,需在脚手架和建筑物之间设置连墙杆。,返回,建筑施工技术,里脚手架,里脚手架常用于楼层上砌墙、内粉刷等工程施工。由于使用过程中不断转移施工地点,装拆较频繁,故其结构形式和尺寸应力求轻便灵活、稳固可靠和装拆方便。里脚手架的形式很多,按其构造分为折叠式里脚手架和门架式里脚手架。如图十四、十五所示。,建筑施工技术,图十四,建筑施工技术,图十五,返回,建筑施工技术,其他形式的脚手架,悬吊式脚手架或升降式脚手架在建筑外墙面进行维修或局部装修固定或可移动的组合构架式脚手架在大跨度或大空间条件下某些建筑室内天棚下的作业满堂脚手架作为建筑物钢筋混凝土横向结构(梁、板)模板系统的支撑,返回,建筑施工技术,脚手架的安全,为了确保脚手架施工的安全,脚手架应具备足够的强度、刚度和稳定性。使用脚手架时必须沿外墙设置安全网,以防材料下落伤人和高空操作人员坠落。安全网要随楼层施工进度逐层上升。过高的脚手架必须有防雷设施。,返回,建筑施工技术,砖砌体施工,(一)砖砌体的施工准备1、砖的准备砖的品种、强度等级必须符合设计要求,并应按规范要求进行抽检和验收。砌筑砖砌体时,砖应提前12d浇水湿润。一般要求砖处于半干湿状态(将水浸入砖10mm左右),含水率为10%15%。,建筑施工技术,砖砌体施工,(一)砖砌体的施工准备2、砌筑砂浆的准备砌筑砂浆使用的水泥品种及标号,应根据砌体部位和所处环境来选择。水泥进场使用前,应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。砂浆用砂的含泥量应满足下列要求:对水泥砂浆和强度等级不小于M5的水泥混合砂浆,不应超过5%;对强度等级小于M5的水泥混合砂浆,不应超过10%;人工砂、山砂及特细砂,应经试配能满足砌筑砂浆技术条件要求。具体要求见本章第一节,建筑施工技术,砖砌体施工,(一)砖砌体的施工准备3、施工工器具和机械设备准备砌筑前,必须按施工组织设计要求组织垂直和水平运输机械、砂浆搅拌机进场、安装、调试等工作。同时,还应准备脚手架、砌筑工具(如皮数杆、托线板)等。,建筑施工技术,砖砌体施工,(二)普通黏土砖的组砌形式砖砌体的组砌要求:横平竖直、上下错缝、内外搭接、砂浆饱满。以保证砌体的整体性,同时组砌要有规律,少砍砖,以提高砌筑效率,节约材料。砖墙的组砌形式一顺一丁;三顺一丁;梅花丁(见下图十六)砖墙交接处的组砌(见下图十七),建筑施工技术,图十六,一顺一丁砌法是一皮中全部顺砖与一皮中全部丁砖相互间隔砌成,上下皮间的竖缝相互错开1/4砖长,,三顺一丁砌法是三皮中全部顺砖与一皮中全部丁砖间隔砌成,上下皮顺砖与丁砖间竖缝错开1/4砖长,上下皮顺砖间竖缝错开1/2砖长,梅花丁砌法是每皮中丁砖与顺砖相隔,上皮丁砖坐中于下皮顺砖,上下皮间竖缝相互错开1/4砖长,建筑施工技术,图十七,当采用一顺一丁组砌时,七分头的顺面方向依次砌顺砖,丁面方向依次砌丁砖,砖墙的丁字接头处,应分皮相互砌通,内角相交处的竖缝应错开1/4砖长,并在横墙端头处加砌七分头砖,砖墙的十字接头处,应分皮相互砌通,立角处的竖缝相互错开1/4砖长,建筑施工技术,砖砌体施工,(二)普通黏土砖的组砌形式基础的组砌(见第四章详细介绍)柱的组砌(见下图十八)空心砖墙组砌(见下图十九),建筑施工技术,图十八,建筑施工技术,图十九,建筑施工技术,砖砌体施工,(三)砖砌体的砌筑方法砖砌体的砌筑方法有“三一”砌砖法、挤浆法、刮浆法和满口灰法。其中,“三一”砌砖法和挤浆法最为常用。“三一”砌砖法:即是一块砖、一铲灰、一揉压并随手将挤出的砂浆刮去的砌筑方法。这种砌法的优点:灰缝容易饱满,粘结性好,墙面整洁。故实心砖砌体宜采用“三一”砌砖法。挤浆法:即用灰勺、大铲或铺灰器在墙顶上铺一段砂浆,然后双手拿砖或单手拿砖,用砖挤入砂浆中一定厚度之后把砖放平,达到下齐边、上齐线、横平竖直的要求。这种砌法的优点:可以连续挤砌几块砖,减少烦琐的动作;平推平挤可使灰缝饱满;效率高;保证砌筑质量。,建筑施工技术,砖砌体施工,(四)砖砌体施工工艺砖砌体的施工过程有抄平、放线、摆砖、立皮数杆、挂线、砌砖、勾缝等工序。抄平 砌墙前应在基础防潮层或楼面上定出各层标高,并用M7.5水泥砂浆或C10细石混凝土找平,使各段砖墙底部标高符合设计要求。放线 根据龙门板上给定的轴线及图纸上标注的墙体尺寸,在基础顶面上用墨线弹出墙的轴线和墙的宽度线,并定出门洞口位置线。,建筑施工技术,砖砌体施工,(四)砖砌体施工工艺摆砖样 摆砖是指在放线的基面上按选定的组砌方式用干砖试摆。摆砖的目的是为了核对所放的墨线在门窗洞口、附墙垛等处是否符合砖的模数,以尽可能减少砍砖。立皮数杆皮数杆是指在其上画有每皮砖和砖缝厚度以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的一种木制标杆,如图二十一所示。,建筑施工技术,图二十一,建筑施工技术,砖砌体施工,(四)砖砌体施工工艺挂线 为保证砌体垂直平整,砌筑时必须挂线,一般二四墙可单面挂线,三七墙及以上的墙则应双面挂线。砌砖砌砖的操作方法很多,常用的是“三一”砌砖法和挤浆法。砌砖时,先挂上通线,按所排的干砖位置把第一皮砖砌好,然后盘角。盘角又称立头角,指在砌墙时先砌墙角,然后从墙角处拉准线,再按准线砌中间的墙。砌筑过程中应三皮一吊、五皮一靠,保证墙面垂直平整。,建筑施工技术,砖砌体施工,(四)砖砌体施工工艺勾缝、清理 清水墙砌完后,要进行墙面修正及勾缝。墙面勾缝应横平竖直,深浅一致,搭接平整,不得有丢缝、开裂和粘结不牢等现象。砖墙勾缝宜采用凹缝或平缝,凹缝深度一般为45mm。勾缝完毕后,应进行墙面、柱面和落地灰的清理。,建筑施工技术,砖砌体施工,(五)砖砌的主要技术要求1、砖基础见第四章详细介绍砖基础不在同一深度,则应先由最深处往上砌筑在砖基础高低台阶接头处,下面台阶要砌一定长度(一般不小于基础扩大部分的高度)实砌体,砌道上面后和上面的砖一起退台。(见图二十二),建筑施工技术,图二十二,建筑施工技术,砖砌体施工,(五)砖砌的主要技术要求2、砖墙(1)必须用皮数杆控制各砖层位置,使各砖层保持水平,同步向上砌筑。(2)砖墙的水平灰缝厚度和竖缝厚度一般为10mm,但不小于8mm,也不大于12mm。(3)砖墙的转角处和交接处应同时砌筑,严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜搓如图二十三所示。非抗震设防及抗震设防烈不度为6度、7度地区的临时间断处,当不能留斜槎时,可留直槎,但直槎必须做成凸槎。如图二十四所示。,建筑施工技术,图二十三,建筑施工技术,图二十四,建筑施工技术,砖砌体施工,(五)砖砌的主要技术要求2、砖墙(4)宽度小于1的窗间墙,应选用整砖砌筑,半砖和破损的砖应分散使用于墙心或受力较小部位(5)不得在下列墙体或部位中留设脚手眼空斗墙、半砖墙和砖柱砖过梁上与过梁成60度角的三角形范围内宽度小于1m的窗间墙梁或梁垫下及其左右各500mm的范围内砖砌体的门窗洞口两侧180mm和转角处430mm的范围内如砖砌体的脚手眼80mm140mm,可不受规定的限制,建筑施工技术,砖砌体施工,(五)砖砌的主要技术要求2、砖墙(6)施工时需在砖墙中留置临时洞口的要求(7)每层承重墙的最上一皮砖、梁或梁垫下面的砖应用丁砖砌筑;隔墙与填充墙的顶面与上层结构的接触处,宜用侧砖或立砖斜砌挤紧(8)设钢筋混凝土构造柱的抗震多层砖混房屋,应先绑扎钢筋,而后砌筑砖墙,最后支设模板浇注混凝土。见下图二十五。(9)砖墙每天砌筑高度以不超过1.8m为宜,雨天施工时不宜超过1.2m,建筑施工技术,图二十五,建筑施工技术,砖砌体施工,(五)砖砌的主要技术要求2、砖墙(10)砖砌体相邻工作段的高度差,不得超过一个楼层的高度,也不宜大于4m。工作段分段位置宜设在伸缩缝、沉降缝、防震缝或门窗洞口处。砌体临时间断处的高度差不得超过一步脚手架的高度。(11)尚未安装楼板或屋面的墙和柱,其允许自由高度见下表三所示,建筑施工技术,表三 墙和柱的允许自由高度,建筑施工技术,砖砌体施工,(五)砖砌的主要技术要求3、空心砖墙砌筑前应试摆承重空心砖的孔洞应垂直于受压面砌筑,长圆孔应顺墙方向非承重空心砖的孔洞应呈水平方向砌筑非承重空心砖墙,其底部应至少砌3皮实心砖,在门洞两侧一砖墙范围内,用实心砖砌筑半砖厚的空心砖墙,如墙较高,应在墙的水平灰缝中加设钢筋或实心砖带,建筑施工技术,砖砌体施工,(五)砖砌的主要技术要求4、填充墙砌体材料:空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块材料运输、装卸过程中严禁抛掷和倾倒,施工时要严格按照设计要求进行砌体留置的拉结钢筋或网片的位置应与块体皮数相符合应错缝搭砌一般尺寸的允许偏差见下表四砂浆的饱满度及检验方法见下表五,建筑施工技术,表四,建筑施工技术,表五,建筑施工技术,砖砌体施工,(五)砖砌的主要技术要求5、砖过梁材料要求:MU7.5以上的砖,M5以上的砂浆从两边往中间砌筑,应成楔形灰缝底部配置368钢筋,伸入墙内不少于240mm,建筑施工技术,砖砌体施工,(六)砖砌体的质量要求横平竖直、砂浆饱满、上下错缝、内外搭接;砖砌体尺寸和位置的允许偏差见下表六,建筑施工技术,表六 砖砌体一般尺寸允许偏差,建筑施工技术,砖砌体施工,(七)砖砌体工程质量问题与防治1、砂浆强度不稳定现象:砂浆强度低于设计强度标准值,有时砂浆强度波动较大,匀质性差。主要原因:材料计量不准确;砂浆中塑化材料或微沫剂掺量过多;砂浆搅拌不均;砂浆使用时间超过规定;水泥分布不均匀等。,建筑施工技术,预防措施:建立材料的计量制度和计量工具校验、维修、保管制度;减少计量误差,对塑化材料(石灰膏等)宜调成标准稠度(120mm)进行称量,再折算成标准容积;砂浆尽量采用机械搅拌,分两次投料(先加入部分砂子、水和全部塑化材料,拌匀后再投入其余的砂子和全部水泥进行搅拌),保证搅拌均匀;砂浆应按需要搅拌,宜在当班用完。,建筑施工技术,砖砌体施工,(七)砖砌体工程质量问题与防治2、砖缝砂浆不饱满指砖层水平灰缝砂浆饱满度低于80或竖缝内无砂浆或砌筑清水墙采取大缩口铺灰,缩口缝深度大于20mm以上,从而影响砂浆饱满度。原因:M2.5或M2.5以下的水泥砂浆和易性差,挤浆困难,不能把铺刮后的空穴挤平铺灰过长,砌筑速度跟不上,砂浆水分被砖吸收,过稠而不易挤揉砌清水墙为省去刮缝工序,采取了大缩口的铺灰方法使用干砖砌筑,砂浆早期脱水,建筑施工技术,砖砌体施工,(七)砖砌体工程质量问题与防治2、砖缝砂浆不饱满预防措施改善砂浆和易性,确保灰缝砂浆饱满和提高黏结强度采用“三一”砌砖法严禁用干砖砌筑对于抗震设防地区,如严冬无法浇砖则不易进行砌筑,建筑施工技术,砖砌体施工,(七)砖砌体工程质量问题与防治3、“螺丝”墙现象:砌完一个层高的墙体时,同一砖层的标高差一皮砖的厚度而不能咬圈。主要原因:砌筑时没有按皮数杆控制砖的层数;每当砌至基础面和预制混凝土楼板上接砌砖墙时,由于标高偏差大,皮数杆往往不能与砖层吻合,需要在砌筑中用灰缝厚度逐步调整;如果砌同一层砖时,误将负偏差当作正偏差,砌砖时反而压薄灰缝,在砌至层高赶上皮数时,与相邻位置正好差一皮砖。,建筑施工技术,预防措施:砌筑前应先测定所砌部位基面标高误差,通过调整灰缝厚度来调整墙体标高;标高误差宜分配在一步架的各层砖缝中,逐层调整;操作时挂线两端应相互呼应,并经常检查与皮数杆的砌层号是否相符。,返回,建筑施工技术,毛石砌体施工,(一)材料要求毛石砌体采用的石材应质地坚实,无风化剥落和裂纹。用于清水墙、柱表面的石材,尚应色泽均匀。毛石应呈块状,其中部厚度不宜小于150mm。砌筑前应先清楚表面泥垢、水锈等杂质石材及砌筑砂浆的强度等级应符合设计要求。砂浆常用水泥砂浆或水泥混合砂浆。砂浆稠度宜为3050mm。,建筑施工技术,毛石砌体施工,(二)毛石砌体施工用铺浆法砌筑灰缝厚度宜在2030mm,砂浆饱满;宜分皮卧砌,上下错缝、内外搭接;每日砌筑高度不宜超过1.2m;转角处及交接处同时砌筑转角处和交接处砌筑方法见下图二十六毛石墙砌筑方法见下图二十七,建筑施工技术,图二十六,建筑施工技术,图二十七,建筑施工技术,毛石砌体施工,(二)毛石砌体施工毛石墙必须设置拉结石,每0.7m2墙面至少设置一块,且同皮内的中距不大于2m石砌体的轴线位置及垂直度允许偏差见下表七石砌体的一般尺寸允许偏差见下表八毛石基础的施工要求详见第四章,建筑施工技术,表七 石砌体的轴线位置及垂直度允许偏差,建筑施工技术,表八 石砌体的一般尺寸允许偏差,返回,建筑施工技术,中、小型砌块施工,砌块代替粘土砖作为墙体材料,是墙体改革的一个重要途径。中小型砌块按材料分有混凝土空心砌块、粉煤灰硅酸盐砌块、煤矸石硅酸盐空心砌块、加气混凝土砌块等。砌块高度380940mm的称为中型砌块,砌块高度小于380mm的称为小型砌块。中型砌块的施工,是采用各种吊装机械及夹具将砌块安装在设计位置,一般要按建筑物的平面尺寸及预先设计的砌块排列图逐块地按次序吊装,就位固定。小型砌块的施工方法同砖砌体施工方法一样,主要是手工砌筑。,建筑施工技术,中、小型砌块施工,(一)中型砌块施工1、编制砌块排列图砌块在吊装前应先绘制砌块排列图,以指导吊装施工和砌块准备,如下图二十八所示。砌块排列图绘制方法:在立面图上用150或130的比例绘制出纵横墙面,然后将过梁、平板、大梁、楼梯、混凝土垫块等在图上标出,再将管道等孔洞标出;在纵横墙上画水平灰缝线,按砌块错缝搭接的构造要求和竖缝的大小,尽量以主砌块为主、其他各种型号砌块为辅进行排列。需要镶砖时,尽量对称分散布置。,建筑施工技术,图二十八,建筑施工技术,砌块排列应遵守的技术要求是:上下皮砌块错缝搭接长度一般为砌块长度的1/2(较短的砌块必须满足这个要求),或不得小于砌块皮高的1/3,也不应小于150mm,以保证砌块牢固搭接;否则在灰缝内设置钢筋网片见下图二十九外墙转角处及纵横墙交接处应用砌块相互搭接,见下图三十;如纵横墙不能互相搭接,则应每二皮设置一道钢筋网片,见下图三十一。,建筑施工技术,图二十九,建筑施工技术,图三十,建筑施工技术,图三十一,建筑施工技术,中、小型砌块施工,(一)中型砌块施工2、砌块安装方案常用的砌块安装方案有如下两种:(1)用台灵架安装砌块,用附设起重拔杆的井架进行砌块、楼板的垂直运输。台灵架安装砌块时的吊装路线有后退法、合拢法及循环法(见下图三十二)。(2)用台灵架安装砌块,用塔式起重机进行砌块和预制构件的水平和垂直运输及楼板安装。,建筑施工技术,图三十二,建筑施工技术,中、小型砌块施工,(一)中型砌块施工3、机具准备砌块的装卸可用桅杆式起重机、汽车式起重机、履带式起重机和塔式起重机。砌块的水平运输可用专用砌块小车、普通平板车等。另外,还有安装砌块的专用夹具,如下图三十三所示。,图三十三,建筑施工技术,中、小型砌块施工,(一)中型砌块施工4、砌块的运输及堆放水平运输可用专用砌块小车、普通平板车等装卸或垂直运输可用汽车式起重机、履带式起重机和塔式起重机等堆放应使场内运输线路最短,堆置场地应平整夯实,具有一定泄水坡度,必要时挖排水沟砌块的规格、数量必须配套,不同类型的砌块应分别堆放,建筑施工技术,中、小型砌块施工,(一)中型砌块施工5、砌块施工工艺(1)铺灰 砌块墙体所采用的砂浆,应具有较好的和易性;砂浆稠度宜为5080mm;铺灰应均匀平整,长度一般不超过5m,炎热天气及严寒季节应适当缩短。(2)砌块吊装就位吊装砌块一般用摩擦式夹具,夹砌块时应避免偏心。砌块就位时,应使夹具中心尽可能与墙身中心线在同一垂直线上,对准位置徐徐下落于砂浆层上,待砌块安放稳定后,方可松开夹具。,建筑施工技术,中、小型砌块施工,(一)中型砌块施工5、砌块施工工艺(3)校正砌块吊装就位后,用锤球或托线板检查砌块的垂直度,用拉准线的方法检查砌块的水平度。(4)灌缝竖缝可用夹板在墙体内外夹住,然后灌砂浆,用竹片插或用铁棒捣,使其密实。(5)嵌砖嵌砖工作要紧密配合安装,在砌块校正后进行,不要在安装好一层墙身后才镶砖。,建筑施工技术,中、小型砌块施工,(二)空心小型砌块施工有多种规格,可用多种材料制成,分别用于承重和非承重墙体(见下图三十四),建筑施工技术,中、小型砌块施工,砌筑工艺注意事项以水泥混合砂浆为宜。普通混凝土小砌块砌墙可不浇水;轻骨料混凝土小砌块宜提前浇水湿润根据主规格砌块尺寸和垂直灰缝的宽度、水平灰缝厚度计算砌块砌筑皮数和排数应从外墙转角处或定位砌块处开始砌筑,按孔洞上小下大的要求砌筑墙体临时间断处应设置在门窗洞口处,或砌成阶梯形斜在四大角和外墙角等处设置芯柱以增加房屋的整体刚度(见下表九),建筑施工技术,表九,建筑施工技术,中、小型砌块施工,浇灌芯柱混凝土应遵守下列规定:清除孔洞内砂浆等杂物,并用水冲洗砌筑砂浆强度大于1MPa时,可浇灌芯柱混凝土浇灌前应注入适量与芯柱混凝土相同的去石水泥砂浆有抗震要求可在芯柱处沿墙每隔600mm设点焊钢筋网片与墙拉结,建筑施工技术,中、小型砌块施工,对设计规定或施工所需的孔洞口、管道、沟槽和预埋件等应在砌筑时预留或预埋,预埋木砖或铁件事先用C20混凝土堵埋在孔洞内,侧砌于门窗洞口两侧。砌筑时应对孔、错缝、反砌以确保砌筑质量。,返回,建筑施工技术,砌筑工程的安全技术,砌筑操作前必须检查操作环境是否符合安全要求,道路是否畅通,机具是否完好牢固,安全设施和防护用品是否齐全,经检查符合要求后方可施工。砌基础时,应检查和经常注意基槽(坑)土质的变化情况。不准站在墙顶上做画线、刮缝及清扫墙面或检查大角垂直等工作。,建筑施工技术,砍砖时应面向墙体,避免碎砖飞出伤人。不准在超过胸部的墙上进行砌筑,以免将墙体碰撞倒塌造成安全事故。不准在墙顶或架子上整修石材,以免振动墙体影响质量或石片掉下伤人。不准起吊有部分破裂和脱落危险的砌块。,返回,
