建筑施工模板安全技术.ppt

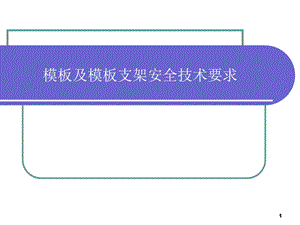

1,模板及模板支架安全技术要求,2,目 录,前言第一部分 一般规定第二部分 模板支撑系统搭设构造要求一、扣件式钢管模板支架二、门式钢管模板支架三、碗扣式钢管模板支架第三部分 模板安装与拆除要求第四部分 模板支架施工与安全管理要求,3,前 言,国内支模架、脚手架倒塌事故,4,2000年11月27日，深圳盐坝高速公路工程起点高架桥在混凝土浇筑过程中，发生半幅桥面模板支架长约3050m的塌陷事故，重伤10余人,案例1,5,2000年10月，南京电视台演播大厅双向预应力井式屋盖浇筑过程中，高达36m模板支架倒塌，死亡6人、重伤12人、轻伤24人。,案例2,6,2002年7月25日，浙江大学紫金港校区“学生活动中心”坡屋顶浇筑过程中，模板支架倒塌，24人被压在下面。,案例3,7,2003年2月18日，位于钱塘江大桥西侧的UTstarcom公司研发中心项目在浇筑宽 24m、高28m的门厅屋顶时模板支撑体系整体坍塌。,案例4,8,2004年5月12日，河南省七建公司承建的安阳安玻公司信益工程二期项目刚建成的烟囱，在撤离脚手架时，脚手架从63米高处倾斜倒塌。造成了21人死亡，8人受伤的重大事故。,案例5,9,10,11,12,2003年3月12日，宁波雅戈尔纺织工业城一期工程成衣车间二层楼面砼浇捣施工中，因模板支撑系统失稳，约800平方米现浇楼面坍塌，造成2人死亡，7人受伤。2005年1月10日，嘉兴市嘉瓯物流置业有限公司好一家家居购物广场中厅屋面（高度14.6米）砼浇筑施工时，支模架坍塌，造成1人死亡，2人重伤，6人轻伤。2005年9月5日，北京西西广场中厅砼浇捣施工中，支模架坍塌，造成8人死亡，21人受伤。,其他案例,13,建设部、省厅文件,一、浙江省建设厅 浙建建【2003】37号文件主要内容 1、承重支撑架：指现浇混凝土工程的承重支撑架；钢结构、空间网架结构安装使用的满堂城承重架以及其他施工用承重架。2、凡高度超过8米、或跨度超过18米、或施工总荷载大于10KN/、或集中线荷载大于15KN/m的承重支撑架，严禁使用扣件式钢管支撑体系，应采用钢柱、钢托架或钢管门型架的组合支撑体系，以保证其有足够的强度、刚度和稳定性。,14,3、施工企业必须根据工程结构形式、荷载大小、基础情况（含地基土）、施工设备、施工方式和材料供应等条件编制承重支撑架施工技术专项方案，确保承重支撑架具有足够的承载能力、刚度和稳定性，能可靠地承受结构重量、侧压力以及施工荷载。4、承重支撑架施工技术专项方案必须按规定程序编制、审定、审批，并逐一签字负责。必要时，可聘请有关技术专家对承重支撑架方案进行论证，以确保方案德科学性、可行行和安全性。企业技术负责人必须对专项技术方案进行审批，并最终承担技术责任。,15,二、危险性较大工程安全专项施工方案编制及专家论证审查办法（建质2004213号）主要内容 第二条本办法适用于土木工程、建筑工程、线路管道和设备安装工程及装修工程的新建、改建、扩建和拆除等活动。,16,第三条危险性较大工程是指依据建设工程安全生产管理条例第二十六条所指的七项分部分项工程，并应当在施工前单独编制安全专项施工方案。1、基坑支护与降水工程 基坑支护工程是指开挖深度超过5m（含5m）的基坑（槽）并采用支护结构施工的工程；或基坑虽未超过5m，但地质条件和周围环境复杂、地下水位在坑底以上等工程。,17,（二）土方开挖工程土方开挖工程是指开挖深度超过5m（含5m）的基坑、槽的土方开挖。（三）模板工程各类工具式模板工程，包括滑模、爬模、大模板等；水平混凝土构件模板支撑系统及特殊结构模板工程。（四）起重吊装工程,18,第四条安全专项施工方案编制审核 建筑施工企业专业工程技术人员编制的安全专项施工方案，由施工企业技术部门的专业技术人员及监理单位专业监理工程师进行审核，审核合格，由施工企业技术负责人、监理单位总监理工程师签字。,19,第五条建筑施工企业应当组织专家组进行论证审查的工程（三）高大模板工程 水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑系统。,20,第一部分 一般规定,1、模板工程施工前应进行专项设计，编制专项施工方案，并经审批后方可实施。,21,2、模板工程专项施工方案应结合工程结构的形式、高度、跨度、荷载和工艺制定。,22,模板支架方案编制内容,一、工程概况二、编制依据三、支模架设计范围 四、支模架形式选用及设计五、管理体系及项目部组成六、混凝土浇捣施工部署七、材料、设备、人员组织八、施工进度计划九、支模架的构造要求及措施 十、支模架的搭设及拆除十、支撑体系检查和验收要求十二、安全管理与维护措施,十三、质量保证措施十四、文明施工措施十五、应急预案十六、支撑架计算1）板底支撑架计算2）梁底支撑架计算16.附图 附图1 模板支架平面布置图 附图2 模板支架立面布置图 附图3 模板支架剖面图 附图4 特殊部位节点详图（后浇带、伸缩缝、沉降缝支模架节点详图、水平拉结点节点详图、梁底板底节点详图）,23,举例(平面布置图),24,25,剖面布置图,26,立面布置图,27,梁底支模架立面图,28,板底支模架立面图,29,后浇带节点图,30,后浇带平面布置图,31,节点详图,32,节点详图,33,3、模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设施和材料供应等条件进行设计，模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地成受浇筑混凝土的重量、侧压力以及施工荷载。,34,常用的有：门式钢管脚手架、重型门式钢管脚手架（HR）、碗扣式钢管脚手架、门式钢管脚手架与扣件式钢管脚手架组合、扣件式钢管脚手架、扣件式钢管脚手架+可调托座、钢格构柱与钢管脚手架组合形式等,35,扣件式钢管脚手架（板底双扣件）,36,钢管加顶托,37,38,39,40,41,3、高度超过8m，或跨度超过18m，或施工总荷载大于10KN/，或集中线荷载大于15KN/m的模板支架，应组织专家论证，必要时编制应急预案。4、特殊结构构件模板工程、采用手动或电动整体提升（滑升、爬升）模板工程、特殊施工工艺模板工程及按有关规定必须组织专家论证的模板工程，其专项施工方案必须组织专家论证。,42,43,44,5、对于使用实施生产许可证制度的定型配套模板体系产品，施工企业使用时必须有生产许可证复印件、产品合格证和法定检测单位的检测检验报告。钢管、扣件、门架、碗扣架等及相关配件,45,6、按有关规定应对所使用模板、支架材料在使用前进行抽样检测的，未经检测或检测不合格的一律不得使用。,46,钢管质量（壁厚、外径）对支架承载力的影响：1）483.5改为483.0，每吨钢管长度从260m增加到300m,承载能力降低约12%；（按步距1.8m计算）2）483.5改为482.5，每吨钢管长度从260m增加到356m,承载能力降低约24.5%；3）如管子严重生锈，锈蚀深度1，483.5改为462.5，承载能力下降33.6%；4）JGJ130-2001规定，钢管允许偏差外径为-0.5，壁厚-0.5，如两者同时出现，则承载能力比标准钢管降低14.7%。,47,7、模板支撑架验收要求7.1 模板支架投入使用前，应由项目部组织验收。7.2 项目经理、项目技术负责人和相关人员，以及监理工程师应参加模板支架的验收。,48,7.3 高度超过8m，或跨度超过18 m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支架，施工企业的相关部门应参加验收。7.4 模板支架验收应根据经批准的专项施工方案，检查现场实际搭设情况与方案的符合性。,49,7.5、安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查，抽样方法应按随机分布原则进行。对高度超过8m，或跨度超过18 m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支架，梁底水平杆与立杆连接扣件螺栓拧紧扭力矩应全数检查。拧紧扭力矩未达到要求的扣件必须重新拧紧，直至满足要求。,50,扣件拧紧抽样检查数量与质量判定标准,51,7.6 对下层楼板或地下室顶板采取加固措施的模板支架，应检查加固措施与方案的符合性及加固的可靠性。7.7 模板支架验收后应形成记录，记录表式见附录F。,52,53,7.8 模板支架搭设和拆除人员必须是经过现行国家标准考核合格的专业架子工。上岗人员应定期体检，上岗人员应体检合格。,54,第二部分 支撑系统搭设构造要求,55,一、扣件式钢管模板支架,（一）扣件式钢管模板支架的特点1、所受的荷载变异性较大；2、扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异；3、脚手架结构、构件存在初始缺点，如杆件的初弯曲、锈蚀，搭设尺寸误差、受荷偏心等均较大；,56,4、墙的连接点，对脚手架的约束性变异较大。5、脚手架的荷载效应组合未考虑偶然荷载，未考虑爆炸力、撞击力等偶然荷载。国标9.0.4 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。,57,6、用扣件连接的钢管脚手架，其纵横向水平杆的轴线与立杆轴线在主节点上并不交汇在一点。当纵横向水平杆传荷载至立杆时，存在偏心距53.会产生附加弯矩。,58,59,以上问题的研究还很不够，缺乏系统积累和统计资料，不具备独立进行概率分析的条件。规范采用的设计方法是属于半概率、半经验的。,60,（二）、扣件式钢管模板支架的构造要求,1、立杆1.1 立杆支承在土体上时，地基承载力应满足受力要求，防止产生不均匀沉降。不能满足要求时，应对土体采取压实、铺设块石或浇筑混凝土垫层等措施。立杆底部应设置底座或垫板。常规做法为：底部铺通长槽钢或方木,61,62,63,64,1.2 模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。,65,66,67,68,纵横向扫地杆的缺失将导致立杆的计算长度成倍增加，承载力严重下降。国标建筑施工扣件式钢管脚手架安全技术规范规定：9.0.7 在脚手架使用期间，严禁拆除下例杆件：1）主节点处的纵横向水平杆，总纵横向扫地杆；2）连墙件,69,举例：120厚板，模板支架搭设高度6m。立杆间距900900，步距1500，483.0钢管，不考虑风荷载。设纵横向扫地时，立杆稳定性计算：不考虑风荷载：=1.057701/(0.3084240.990)=59.576N/mm2 如不设扫地杆，不考虑风荷载，楼面做为纵横向的锚固点：=1.057701/(0.2844240.990)=64.636N/mm2 两者相差8%而实际上楼面只能承受竖向荷载，不能承受侧向力，与模板支架计算还有差距。,70,1.3 扣件安装应符合下列规定：1 扣件规格必须与钢管外径相匹配；2 螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm；3 在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；4 对接扣件开口应朝上或朝内；5 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。,71,当直角扣件的拧紧力矩达40-65Nm 时，单扣件在12kN的荷载下会滑动，其抗滑承载力可取8kN；双扣件在20kN荷载下会滑动，其抗滑承载力可取12kN。,72,1.4 当采用在梁底设置立杆的支撑方式时，宜采用可调托座直接传力，可调托座与钢管交接处应设置横向水平杆，托座顶距离水平杆的高度不应大于300mm。梁底立杆应按梁宽均匀设置，其偏差不应大于25mm。,73,74,当采用在梁底设置立杆的支撑方式时，梁底立杆承担的荷载占总荷载的60以上，容易发生破坏。举例500900梁，搭设高度10m，梁两侧立杆间距1200，梁中间增加一道立杆。梁跨度方向立杆间距800。立杆步距1500,75,76,支撑钢管弯矩图(kN.m),支撑钢管剪力图(kN),77,梁底支架受力计算简图,78,跨中支座反力 V2=8.981kN 两侧支座反力V1=V3=0.72kN,79,当扣件抗滑承载力达不到要求时，不能简单地通过增加扣件数量来使其满足，需考虑共同作用系数。宜采用可调托座。可调托座能够使立杆直接承受大梁荷载，保证荷载的安全传递，防止扣件破坏引发事故。,80,81,82,83,84,85,1.4 当在立杆底部或顶端设置可调托座时，其调节螺杆的伸缩长度不应大于200mm。当立杆底部或顶部采用可调托座时，其伸出长度过大将显著降低立杆的稳定承载力，为此对其最大长度做出了规定。,86,87,88,建筑施工门式钢管脚手架安全技术规范JGJ128-2000，J43-2000，第9.1.4条规定：可调底座调节螺杆伸出长度不宜超过200，一榀门架承载力设计值应根据可调底座调节螺杆的伸出长度进行修正：伸出长度为300时，应乘以修正系数0.90，超过300时，应乘以0.80。,89,1.5 立杆的纵横距离不应大于1200mm；对高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支架，立杆的纵横距离除满足设计要求外，不应大于900mm。根据模板支架的重要程度，规定了立杆纵横距的最大值，以减少立杆承担的荷载，保证其稳定性。,90,1.6 模板支架底层步距，除满足设计要求外，不应大于2m，其余步距不应大于1.8m。超限模板支撑架一般不得超过1.5m。,91,1.7 立杆接长除顶步可采用搭接外，其余各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：1 立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内。2 搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。,92,模板支架立杆除顶步外，其它部位应采用对接接长。立杆采用对接接长，传力明确，没有偏心，可以提高支架的承载能力。试验数据：一个对接扣件的承载能力比搭接的承载能力大2.14倍。,93,94,1.8 立杆接长时，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。,95,2、水平杆2.1 水平杆接长宜采用对接扣件连接，也可采用搭接。,96,2.2 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mm。,97,98,99,主节点处横杆缺失,100,2.3 每步的纵、横向水平杆应双向拉通。主节点处严禁拆除纵横向水平杆。纵横向水平杆是构成脚手架空间框架的必不可少的构件。纵横向扫地杆的缺失将导致立杆的计算长度成倍增加，承载力严重下降。,101,102,103,104,纵、横向水平杆未双向拉通,105,举例：120厚板，模板支架搭设高度6m。立杆间距900900，步距1500，483.0钢管，不考虑风荷载。=1.057701/(0.3084240.990)=59.576N/mm2如不设水平杆，则 l0=kuh=1.16323.0=6.978m；=l0/i=6978/15.94=438【】=240的规定,106,3、剪刀撑3.1 模板支架高度超过4m的模板支架应按下列规定设置剪刀撑：1 模板支架四边满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；2 模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。,107,纵横向剪刀撑的作用：提高脚手架结构整体刚度和空间工作，保证脚手架整体稳定性。剪刀撑应是交叉支撑，不能用单斜杆组成“之”字形支撑，应以“4560”斜角交汇于立杆与纵横杆的交点上。,108,剪刀撑未交汇于立杆与纵横杆的交点上。,109,4、其它4.1 模板支架高度超过4m时，柱、墙板与梁板混凝土应分二次浇筑。具有一定强度的混凝土墙柱不仅可以承担部分梁板荷载，而且可以减小模板支架空间跨度，改善模板支架受力性能。为此对模板支架高度超过4m的结构的混凝土浇筑程序作了规定。,110,111,4.2 模板支架应与施工区域内及周边已具备一定强度的构件（墙、柱等）通过连墙件进行可靠连接。,112,113,114,与具有一定强度的周边构件通过连墙件连接，可以有效提高模板支架侧向刚度，提高支承系统的承载能力。可以防止模板支架在风载和砼振捣、输送过程中产生的水平推力作用下产生倾覆。对立杆起到中间支座的作用。,115,如果连墙件设置在远离主节点，因为立杆的抗弯刚度交差，将会由于立杆产生局部弯曲，减弱甚至起不到约束支架纵横向变形的作用。工程中许多连墙件设置在立杆步距1/2处，对支架的整体稳定性是极其不利的。,116,4.4 模板支架的整体高宽比不应大于5。对模板支架的整体高宽比提出要求，满足单梁模板支架搭设的需要。4.5 对高度超过8m，或跨度超过18 m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支架，宜采用钢格构柱、钢托架或钢管门型架等组合支撑体系。,117,118,4.6 现浇多层房屋和构筑物，应采取分层分段支模的方法，安装上层模板及其支架应符合下列规定：下层楼板应具有承受上层荷载的承载能力或加设支架支撑；上层支架的立柱应对准下层支架的立柱，并铺设垫板。,119,120,6 模板支撑架人行通道设置应符合下列规定：6.1 通道上部应架设专用横梁，横梁结构应经过设计计算确定。6.2 通道两侧支撑横梁的立杆应加密，通道周围脚手架应组成一体。6.3 通道宽度不应大于4.8m（图6.3.2）,121,图6.3.2模板支撑架人行洞口设置图,122,6.4 门洞及通道顶部必须设置封闭的覆盖物，两侧设置安全网。6.5 通行机动车的洞口，必须设置防撞设施。,123,门架上人通道入口防护棚,124,二、门式钢管模板支架,2.1 安装前应在楼面或地面弹出门架的纵横方向位置线并进行抄平。（很重要，否则上面的门架将无法搭设，直接影响门架搭设质量）,125,126,2.2 搭设门架及配件应符合下列规定：1交叉支撑、水平架、脚手板、连接棒和锁臂的设置应符合规范第6.2节要求；2 不配套的门架与配件不得混合使用于同一支撑架内；3门架的安装搭设应纵向、横向排列整齐，自一端延伸向另一端，自下而上按步架设，上下保持垂直，并逐层改变搭设方向，不得相对进行。每搭完一步架后，应进行检查。4 交叉支撑、水平架或脚手板应紧随门架的安装及时设置；5 连接门架与配件的锁臂、搭钩必须处于锁住状态；,127,2.3 门架应在已浇框架柱上将水平杆与之间做可靠连接。2.4 加固杆、剪刀设置要求应符合本方案第章第条的规定。,128,129,130,（三）碗扣式钢管模板支架,3.1 底座和垫板应准确地放置在定位线上；垫板宜采用长度不少于2跨，厚度不小于50mm的木垫板；底座的轴心线应与地面垂直。3.2 模板支架的搭设应按立杆、横杆、斜杆、连墙件的顺序逐层搭设，每次上升高度不大于3m。底层水平框架的纵向直线度不应大于L/200；横杆间水平度不应大于L/400。3.3 模板支架的搭设应分阶段进行，第一阶段的撂底高度一般为6 m，搭设后必须经检查验收合格后方可正式投入使用。3.4 脚手架全高的垂直度应小于L/1000；最大允许偏差应小于50mm。3.5 水平拉接必须随架子高度上升及时在规定位置处设置，严禁任意拆除。,131,3.6 作业层设置应符合下列要求：1 必须满铺脚手板，外侧应设挡脚板及护身栏杆；2 护身栏杆可用横杆在立杆的0.6m和1.2m的碗扣接头处搭设两道；3 作业层下部的水平安全网应符合国家现行标准建筑施工安全检查标准JGJ59规定设置。3.7 采用钢管扣件作加固件、连墙件、斜撑时应符合国家现行标准建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。3.8 脚手架搭设到顶时，应组织技术、安全、施工人员对整个架体结构进行全面的检查和验收，及时解决存在的结构缺陷。,132,第三部分 模板及支架安装与拆除,133,一、模板及支架安装要求,1、其支架在安装过程中，必须设置防倾覆的临时固定设施。竖向支架结构的立面或平面均应安装牢固，并能抵抗振动或偶然撞击。竖向支架的立柱，应在两个互相垂直的方向加以固定。,134,135,2、模板支架搭设和拆除人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工。上岗人员应定期体检，上岗人员应体检合格。3、搭设模板支架人员必须戴安全帽、系安全带、穿防滑鞋。,136,137,4、现浇多层房屋和构筑物，应采取分层分段支模的方法，安装上层模板及其支架应符合下列规定：下层楼板应具有承受上层荷载的承载能力或加设支架支撑；上层支架的立柱应对准下层支架的立柱，并铺设垫板。,138,139,5、后浇带、结构缝、施工缝处的模板与支架处理应有针对性措施，并在专项施工方案中明确。梁板后浇带模板及支架必须与原有梁板支架及模板体系分开实施。,140,141,6.斜梁、板结构的模板支架搭设时，应采取设置抛撑，或设置连墙件与周边构件连接，以抵抗水平荷载的影响。对斜梁、板结构的模板支架搭设提出增加附加措施，以抵抗水平荷载的影响的要求。,142,143,7、当承重焊接钢筋骨架和模板一起安装时，应符合下列规定：1）模板必须固定在承重焊接钢筋骨架的结点上；2）安装钢筋模板组合体时，吊索应按模板设计的吊点位置绑扎。,144,8、模板支架安装必须满足以下要求：1）模板支架的地基与基础处理措施应满足设计计算要求，并应清除搭设场地杂物，确保排水畅通。当模板支架设在楼板、挑台等结构上部时，应对该结构承载力进行验算。,145,2）.立杆下宜设置底座或垫板，并应准确地放置在定位线上。3）.所有安装工况均应处于几何稳定状态，否则应采取临时固定或加固措施。4.）模板支架搭设及使用过程中，旁边基础开挖可能对其产生影响时，必须采取加固措施。,146,9、模板支架不得与脚手架、操作架等混搭。严禁在模板支撑架上固定、架设混凝土泵、泵管及起重设备等。,147,门式与扣件式钢管组合模板支架搭设侧立面图,预应力主梁采用门式钢管模板支架，次梁及屋面板采用扣件式钢管模板支架,148,（二）模板及支架拆除要求,1、拆除应全面检查脚手架的连接、支撑体系等是否符合构造要求，按技术管理程序批准后方可实施拆除作业。2、脚手架拆除前现场工程技术人员应对在岗操作工人进行有针对性的安全技术交底。3、底模及其支架拆除时的混凝土强度应符合设计要求，当设计无具体要求时，混凝土强度应符合下表的规定。,149,150,4 模板支架拆除时，应按施工方案确定的方法和顺序进行。5 拆除作业必须由上而下逐步进行，严禁上下同时作业。分段拆除的高差不应大于二步。设有附墙连接件的模板支架，连接件必须随支架逐层拆除，严禁先将连接件全部或数步拆除后再拆除支架。6 多层建筑的模板支架拆除时，应保留拆除层上方不少于二层的模板支架。,151,7 卸料时应符合下列规定：1）严禁将钢管、扣件由高处抛掷至地面；2）运至地面的钢管、扣件应按7.2.3、7.2.4条的规定及时检查、整修与保养，剔除不合格的钢管、扣件，按品种、规格随时码堆存放。,152,8、脚手架拆除时必须划出安全区，设置警戒标志，派专人监护。,153,154,9 拆除前应清理脚手架上的器具及多余的材料和杂物。10 拆除的构配件应分类绑扎成捆用起重设备吊运或人工传递到地面，严禁抛掷。11 拆除的构配件应分类堆放，以便于运输、维护和保管。,155,第四部分 模板支撑安全管理要求,156,1、扣件式钢管模板支架施工前必须编制专项施工方案。（强制性条文）,157,2、模板支架专项施工方案编制时，宜采用相关专业软件进行计算。（目前市场上常用的有中国建筑科学研究院开发的PKPM计算软件和品铭计算软件）,158,PKPM计算软件界面,159,3、对下层楼板或地下室顶板采取加固措施的模板支架，应检查加固措施与方案的符合性及加固的可靠性。,160,4、模板支架专项施工方案应由施工企业技术负责人批准，并报总监理工程师批准。（项目技术负责人审批，项目专用技术章）,161,5、对高度超过8m，或跨度超过18 m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支架，应组织专家论证，必要时应编制应急预案。（根据省厅文件要求，应有施工单位组织，不少于5名的专家）,162,6、模板支架搭设前，应由项目技术负责人向全体操作人员进行安全技术交底。安全技术交底内容应与模板支架专项施工方案统一，交底的重点为搭设参数、构造措施和安全注意事项。安全技术交底应形成书面记录，交底方和全体被交底人员应在交底文件上签字确认。目前很多是资料员资料交底、缺乏针对性，流于形式或只对班组长一人交底,163,7、模板支架搭设和拆除人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工。上岗人员应定期体检，上岗人员应体检合格。,164,8、钢管、扣件质量与搭设质量，应按规定进行检查验收，合格后方准使用。做好模板支架的安全检查与维护。,165,9、作业层上的施工荷载应符合设计要求，不得超载。脚手架不得与模板支架相连。10、模板支架使用期间，不得任意拆除杆件。11、当模板支架基础下或相邻处有设备基础、管沟时，在支架使用过程中不得开挖，否则必须采取加固措施。,166,12、当有六级及六级以上大风和雾、雨、雪天气时应停止模板支架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。13、混凝土浇筑过程中，应派专人观测模板支撑系统的工作状态，观测人员发现异常时应及时报告施工负责人，施工负责人应立即通知浇筑人员暂停作业，情况紧急时应采取迅速撤离人员的应急措施，并进行加固处理。,167,14、混凝土浇筑过程中，应均匀浇捣，并采取有效措施防止混凝土超高堆置。1）精心设计砼浇捣方案，确保模板支架均衡受载，宜采用从中部开始向两边扩展的浇筑方式；2）严格控制实际施工荷载不超过设计荷载，在荷载计算应考虑出现的最大荷载，并提出控制要求，在施工设专人对施工荷载进行监控；,168,3）混凝土浇筑过程中，应均匀浇捣，不得超高堆置，不得采用使支模架产生偏心荷载的混凝土浇筑顺序；作业层上的施工荷载应符合设计要求，不得超载；采用泵送混凝土时，应随浇捣随平整，混凝土不得堆积在泵送管路出口处。4）施工中应避免装卸物料对模板支撑和脚手架产生偏心、振动和冲击。,169,15、工地临时用电线路的架设，应按现行行业标准施工现场临时用电安全技术规范（JGJ46）的有关规定执行。16、在模板支架上进行电、气焊作业时，必须有防火措施和专人看守。,170,17、模板及支架在搭设及使用过程中应采取防雷接地措施。可采用在支架外立杆四周每隔25m设置10圆钢与主体接地干线钢筋焊接连接。,171,演示完毕,谢谢大家!,
