建筑结构施工图的组成.ppt

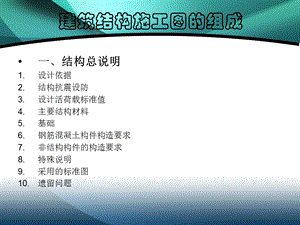

建筑结构施工图的组成,一、结构总说明设计依据结构抗震设防设计活荷载标准值主要结构材料基础钢筋混凝土构件构造要求非结构构件的构造要求特殊说明采用的标准图遗留问题,建筑结构施工图的组成,二、基础施工图基础平面图基础大样图基础构造图基础说明基础构件配筋图,建筑结构施工图的组成,三、柱施工图柱编号规则 柱编号规则表,建筑结构施工图的组成,三、柱施工图柱平表法施工图柱表施工图柱断面列表化法施工图柱大样图画法施工图整体框架画法施工图,建筑结构施工图的组成,四、剪力墙施工图柱剪力墙柱编号规则 剪力墙柱编号规则表,建筑结构施工图的组成,四、剪力墙施工图柱剪力墙梁编号规则 剪力墙梁编号规则表,建筑结构施工图的组成,五、梁施工图梁平法施工图 梁编号规则表,建筑结构施工图的组成,五、梁施工图梁大样图画法施工图梁表施工图整体框架画法施工图,建筑结构施工图的组成,五、楼板施工图现浇板结构布置平面图预应力空心板结构布置平面图六、楼梯施工图楼梯结构平面图楼梯构件配筋图,
