画法几何及建筑制图复习题.doc

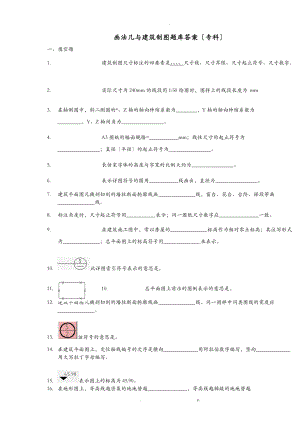

-画法几与建筑制图题库答案专科一、填空题1. 建筑制图尺寸标注的四要素是、尺寸线、尺寸界限、尺寸起止符号、尺寸数字。2. 实际尺寸为240mm的线段用1:50绘图时，图样上的线段长度为 mm3. 在轴测图中，斜二测图的*、Z轴的轴向伸缩系数为_，Y轴的轴向伸缩系数为_，Y、Z轴间角为_。4. A3图纸的幅面规格=_mm；线性尺寸的起止符号为_；直径半径的起止符号为_。5. 长仿宋字体的高度与字宽的比例大约为_。6. 表示详图符号的圆用_线画出，直径为_。7. 建筑平面图凡被剖切到的墙柱断面轮廓线画_线，窗台、花台、台阶、梯段等画_线。8. 标注角度时，尺寸起止符号用_表示；同一图纸尺寸数字应_一致。9. 在建筑施工图中，常以房屋的_标高作为相对零点标高；其注写形式为_；总平面图上的标高符号用_来表示。10. 此详图索引符号表示的意思是。11. 10. 总平面图上前示的图例表示的意思是。12. 建筑平面图凡被剖切到的墙柱断面轮廓线画_线。同一图样中同类图线的宽度应_。13. 该符号的意思是。14. 在建筑平面图上，定位轴线编号的次序是横向_用阿拉伯数字编写，竖向_用大写拉丁字母编写。15. 表示图上的标高为45.90。16. 在地形图上，等高线越密集的地地势越_，等高线越稀疏的地地势越_；悬崖部位的等高线_。17. 9前图表示的定位轴线是指。18. 此图例表示的材料是。19. 在建筑工程图样中，主要可见轮廓线用；不可见轮廓线用表示。20. 绘制工程图样时，1：50的含义是，是放大还是缩小。21. 当图样中粗实线宽度b选定为2.0mm时，该图样的中实线宽度为，地坪线宽度为。22. 此图例表示。在*建施图中，有符号，则被索引的图纸编号为_。23. 总平面图中表示。侧平线的_投影反映直线的实长。24. 尺寸界限利用轮廓线替代；尺寸线用中心线的延长线替代。25. 此图例表示的材料是；此图例表示的材料是26. 同一图之，尺寸数字的应一致；折断线的线型是线。27. 建筑总平面图中标注的尺寸是以为单位28. A2图纸的幅面规格=mm；图框线与图幅线间的间隔尺寸a=mm ,c=mm。29. 根据平面对投影面所处的不同位置，可将平面分为三类：_、_、_。30. 表示图上的标高为45.90m。31. 通常把建筑立面图最外的轮廓线用画出，室外地坪线用画出。32. 在建筑平面图上，定位轴线编号的次序是横向_用阿拉伯数字编写，竖向_用大写拉丁字母编写。33. 此图例表示的意思是。34. 轮廓线、中心线可作为尺寸线，但不能作为线。35. 前图表示的定位轴线是指。36. 首层平面图上的指北针上应标注，其圆直径为。37. 该符号的意思是。38. 尺寸标注时应注意：大尺寸在，小尺寸在，水平数字头朝，竖直数字头朝39. 轮廓线、中心线可作为尺寸线，但不能作为线。40. 通常把建筑立面图最外的轮廓线用画出，室外地坪线用画出。41. 在建筑平面图上，定位轴线编号的次序是横向 _用阿拉伯数字编写，42. 线性尺寸的标注包括_、_、 _、和 _四局部。43. 根据平面对投影面所处的不同位置，可将平面分为三类：_、_、_。44. 此详图索引符号表示的意思是45. 单点长画线或双点长画线的两端不应是；比例2：1是指。46. 此图例表示的材料是。47. 当图样中粗实线宽度b选定为1.4mm时，该图样的中实线宽度为，细实线宽度为。48. 此图例表示。49. 总平面图中常用图例名称为；名称为。50. 标注直径尺寸时，应在尺寸数字前加注符号，标注半径尺寸时，加注符号，标注球的直径尺寸时，加注符号，角度数字一律书写。51. 此图例表示的材料是；总平面图中常用图例名称为52. 在正等测图中， *、Z轴的轴向变形系数是，Y轴的轴向变形系数是；*、 Z 与Y轴的轴间角为。53. 同一图之，尺寸数字应一致；54. 指北针圆的直径为；波浪线的线型为线。二、判别题1. 判别两直线之间的关系。AB与CD； IJ与KL； MN与OP； QR与ST2. 判定以下直线的相对位置平行、相交、交织。3. 点A在圆柱外表上，正确的两组视图是；。4以下列图正确的侧面投影是。5.在以下五组视图中，正确的两组视图是；。6判别M、N两点是否在ABC 7. 判别直线AB是否平行于平面CDEF 8. 判断两直线是否垂直M点ABC，N点ABC； AB于平面CDEF；ABCD；9. 判别两直线之间的关系平行、交织、相交AB与CD； IJ与KL； MN与OP； QR与ST10判别直线AB是否平行于平面CDEF 11. 判断两直线是否垂直 AB于平面CDEF；ABCD；12、判别两直线AB与CD之间的位置关系(平行、相交、穿插) 。13. 根据立体图，判别以下直线或平面并填写知名称，如：BC是铅垂线。1、AB是线；2、AC是线；3、CD是线；4、EF是线；5、平面P是面；6、平面Q是面；三、作图题1.根据给定的三视图，画立体的正等轴测图2. 作11剖面图3. 过A点作一直线与BC垂直相交4.根据给定的两面视图，补画左立面图5. 作11、22、33断面图. z.-6. 在平面ABC作一条水平线，使其到H面的距离为10mm在图中标注出10mm。7. 作出建筑形体的1-1剖面图。8. 根据两面投影，求出H面投影，并作出正等轴测图。保存投影作图线与轴测图的轴测轴9. 过直线AB作平面ABE平行于直线CD。. z.-10. 完成矩形ABCD的投影需标出直角。11根据给定的三视图，画立体的正等轴测图保存轴测轴12. 补画投影图中缺线. z.-13.作水平线AB的三面投影。点A距H面为15，距V面为5，距W面10，AB与V面夹角为300，实长为30，点B在点A的左前。14.画出物体的1-1、2-2、3-3断面图。材料：钢筋混凝土15. 根据条件，完成作图保存投影连线1过点A作水平线AB与直线CD相交，直线AB的长度为40。2求直线CD的长度。16. 根据给定的两面视图，补画第三视图17. 根据给定的两面视图，补画第三视图18. 根据给定的两面视图，补画第三视图. z.
