建筑装饰装修基层材料骨架材料.ppt

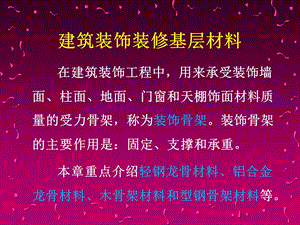

在建筑装饰工程中，用来承受装饰墙面、柱面、地面、门窗和天棚饰面材料质量的受力骨架，称为装饰骨架。装饰骨架的主要作用是：固定、支撑和承重。本章重点介绍轻钢龙骨材料、铝合金龙骨材料、木骨架材料和型钢骨架材料等。,建筑装饰装修基层材料,5.1 轻钢龙骨材料,轻钢龙骨是用镀锌钢带或薄钢板轧制经冷弯或冲压而成的。1、特点 强度高 耐火性好 抗震性能好 安装简易 实用性强,2、种类（1）按断面不同分 C型龙骨用于隔墙（主）、吊顶 U型龙骨用于吊顶（主）、隔墙 T型龙骨用于吊顶 L型龙骨用于吊顶,（2）按照用途不同分 吊顶龙骨（代号D）隔断（墙体）龙骨（代号Q）吊顶龙骨又分为主龙骨（大龙骨或承重龙骨）和次龙骨（中、小龙骨或覆面龙骨）。隔断龙骨又分为竖龙骨、横龙骨和通贯龙骨。,3、轻钢吊顶龙骨,（1）种类和规格 用轻钢龙骨制作的吊顶，按其承载力可分为不上人吊顶和上人吊顶两种。上人吊顶不仅要承受自重，还要承受行人、物品的重量，常用于较大的影剧院、音乐厅、会议中心或有中央空调的顶棚工程。常用规格：D38、D45、D50、D60。,家庭吊顶轻钢龙骨主龙骨采用D50系列完全够用。,烤漆龙骨+天花板安装示意图,（1）种类和规格 主要规格：Q50、Q75、Q100、Q150系列。其中：Q75系列以下的用于层高3.5m以下的隔墙，Q75系列以上用于层高3.56.0m的隔墙。,4、轻钢隔墙龙骨,（2）构件 主件：沿地龙骨、竖向龙骨、加强龙骨、通贯龙骨，配件：支撑卡、托卡、角托等。,（3）应用 主要用于办公楼、饭店、医院、娱乐场所、影剧院等分隔墙和走廊隔墙等部件。在实际工程中，一般常用于单层石膏板隔墙、双层石膏板隔墙、轻钢龙骨隔声墙和轻钢龙骨超高墙等。,隔墙轻钢龙骨单层石膏板,12.,1、特点 适用于室内吊顶装饰。质轻、不锈、防火、抗震、安装方便 广泛用于对装饰效果要求高的走廊、厅堂、卫生间、厨房的顶棚装饰。铝合金吊顶龙骨有主龙骨（大龙骨）、次龙骨（中、小龙骨）、边龙骨及吊挂件。,5.2 铝合金龙骨材料,2、种类 根据面板的安装方式不同分：底面外露和不外露。根据断面形状分：T型、U型和LT型。常用的多为T型。主、次龙骨与板材组成450450，500500、600600的方格。,3、铝合金隔墙龙骨 铝合金隔墙是用大方管、扁管、等边管、连接角等4种铝合金型材作成墙体框架。用厚玻璃或其他材料作成墙体饰面的一种隔墙方式。铝合金隔墙的特点：空间透视好，制作简单、墙体结实牢固。主要适用于办公室、厂房的分隔和其他大型空间的分隔。,1、种类 木骨架分为内木骨架和外木骨架两种。内木骨架是指顶棚、隔墙、木地板、格栅等的骨架，多选用材质较松、纹理不美观，且含水少，干缩小、不易开裂、不易变形的树种。例如：杉树、马尾松、椴树、红松等。,5.3 木骨架材料,外木骨架是指用于高级门窗、楼梯扶手、栏杆、踢脚板等外露式栅架，多选用木质较硬、纹理清晰美观的树种。2、特点 优点：质轻、易加工、天然纹理美观、力学性能好 缺点：湿胀干缩、易变形、耐腐蚀性差,3、常用规格,（1）吊顶木龙骨 吊顶木龙骨通常为方格结构，以便于面板与龙骨能牢固结合，方格结构的常用尺寸为：250250，300300，400400三种。（单位mm）吊顶木龙骨断面常用尺寸有2525，3045两种。,（2）隔墙木龙骨,隔墙木龙骨有单层和双层之分。单层厚度不少于100mm，双层骨架之间用横杆连接，厚度120150mm。隔墙木龙骨通常为方格结构，常用尺寸为：300300，400400两种。单层木龙骨断面常用尺寸有3045，4055两种，双层断面为2535。（以上单位均为mm）,（3）墙面木龙骨,墙面木龙骨通常为方格和长方结构。方格结构尺寸一般为：300300，长方结构尺寸一般为300400两种。墙面木龙骨断面常用尺寸有2530，2540，2550，3040几种。（以上单位均为mm）,（4）墙裙木龙骨,墙裙木龙骨指沿建筑物内墙面做的300300的方格结构的木骨架。木骨架的高度通常在8001200之间。墙裙木龙骨的断面尺寸一般为2535之间。（以上单位均为mm）,1、常用种类 室内装饰中一些重量较大的棚架、支架、框架等要用型钢作为骨架。常用的有槽钢、工字钢、角钢和圆管钢。,5.4 型钢骨架材料,2、用途 槽钢一般作为钢骨架的梁，常用的槽钢是热轧普通槽钢。工字钢被广泛用于建筑屋架、钢架、墙架、龙骨架等。角钢一般作为钢骨架的支撑件，也可作为承重较轻的梁架。,
