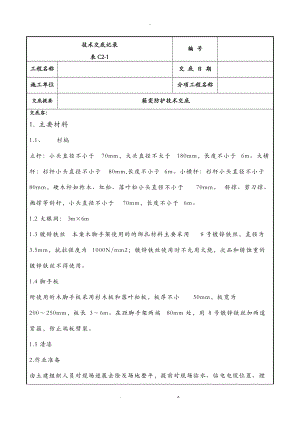

-技术交底记录表C2-1编 号工程名称交 底 日 期施工单位分项工程名称交底提要箱变防护技术交底交底容： 1. 主要材料1.1、 杉槁立杆：小头直径不小于70mm，大头直径不大于180mm，长度不小于6m。大横杆：杉杆小头直径不小于80mm,长度不小于6m。小横杆：杉杆小头直径不小于80mm，硬木杆如柞木、红松、落叶松小头直径不小于70mm。 斜撑、剪刀撑、抛撑等斜杆，小头直径不小于70mm，长度不小于6m。1.2大眼网：3m×6m 1.3镀锌铁丝 本案木脚手架使用的的绑扎材料主要采用8号镀锌铁丝，直径为3.5mm，抗拉强度为1000N/mm2；镀锌铁丝使用时不允用火烧，次品和锈蚀重的镀锌铁丝不得使用。1.4脚手板所使用的木脚手板采用杉木板和落叶松板，板厚不小50mm，板宽为200250mm，板长36m。在距脚手架两端80mm处，用8号镀锌铁丝加两道紧箍，防止端板劈裂。1.5清漆2.作业准备由土建组织人员对现场进展去除及场地整平，提前对现场临水、临电电缆位置、埋深进展标识，同时对操作工人进展平安教育，重点讲解木架子搭设、撤除过程中需3.施工工艺审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称交 底 日 期施工单位分项工程名称交底提要箱变防护技术交底交底容： 场地清理定位放线挖坑位支立杆调直浇筑根底混凝土扫地杆搭大横杆用8*铅丝绑大横杆搭小横杆用8*铅丝绑小横杆接立杆并绑扎加斜撑并加固挂平安网、安装警示标志涂刷清漆验收3.1搭设前现在地基上标出立杆位置，然后在每一个立杆位置挖 400×400×600mm 的洞，将立杆分别埋入其中，插入长度500mm，并加绑扫地杆。顶部设一道防砸脚手板最上层和一道防雨瓦楞铁或棉瓦，形成双层防护，搭设高度为下层顶面距箱变顶面为500mm，双层间距最大为350mm；宽度长度均为箱变各边宽出500mm。顶面满铺脚手板。3.2防护架采用五排立杆搭设，短距立杆间距为 1.2m，水平杆间距1.5m，剪刀撑3m 设置一道；长距立杆间距为1.5m ,水平杆间距 1.5m，外剪刀撑3m 设置一道，绑扎材料使用 8铁丝。审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称交 底 日 期施工单位分项工程名称交底提要箱变防护技术交底交底容： 3.3纵向水平杆应搭设在立杆里侧，搭设第一步纵向水平杆时，必须检查是否立正，搭设至第四步时，必须搭设临时抛撑和临时剪刀撑。搭设纵向水平杆时，必须 2-3 人配合操作，有中间 1 人接杆、放平，由大头至小头顺序绑扎。3.4剪刀撑杆子不得蹩绑，应贴在立杆上，剪刀撑下桩杆应选用粗壮较大杉槁，由下人员找好角度再由上人员依次绑扎。剪刀撑上桩封顶椽子应大头朝上，顶着立杆绑在纵向水平杆上。3.5两杆连接，其有效搭接长度不得小于1.5m，两杆搭接处绑扎不少于三道。杉槁大头必须绑在十字穿插点上。相邻两杆的搭接点必须互相错 开，水平及斜向接杆，小头应压在大头上边。3.6递杆拔杆上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上 人员和已绑好的杆子，下人员应在上人员中接住杆子照应后，可松手。3.7遇到两根穿插必须绑扣，使用铁丝绑扎，铁丝扣不得过松、过紧，应使 4 根铅丝敷实均匀受力，拧扣以一扣半为宜，并将铅丝末端弯贴在杉槁外皮，不得外翘。3.8.绑扎法3.8.1直交：木杆垂直相交，如立杆与大横杆相交处、立杆与小横杆相交处应采用平插十字扣或斜插十字扣的绑扎法。 平插十字扣绑扎法的扣绳不宜松动，横杆沉降量、小，效果较好。绑扎时铁丝既要扭紧，使木杆不松动，又审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称交 底 日 期施工单位分项工程名称交底提要箱变防护技术交底交底容： 不要扭紧过度，使铁丝绞断或受伤。 平插十字扣、斜插十字扣做法见以下图所示：3.8.2斜交：木杆倾斜相交，如立杆与斜撑相交处、立杆与剪刀撑相交处、打横杆与斜撑相交处，应采用斜十字扣的绑扎法。 斜十字扣用的铁丝两个单头必须从木杆相交最小处插进，才易扭紧，保持木杆不松动。 斜十字扣做法见以下图所示：审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称交 底 日 期施工单位分项工程名称交底提要箱变防护技术交底交底容： 3.8.3木杆接长：木杆接长采用顺扣绑扎法，接头长度不小于1.5m，绑扣不小于3扣，两端及中间各一个，扣的间距不大于0.75m。接长处必须防止弯折扣松动，以免影响防护架的整体稳定和使局部受力状况恶化。木杆接长做法见以下图所示：3.9.顶面满铺脚手板顶部设一道防砸脚手板最上层和一道防雨瓦楞铁或棉瓦，形成双层防护。防护架子的顶端应铺设脚手板、毛竹片板。搭接铺设脚手板、毛竹片时，接头必须在小横杆上，搭接长度为200300mm。本案采取对头铺设的脚手板，其接头下边应设两根小横杆，悬空局部长度为100150mm，用10号镀锌铁丝绑牢，禁铺设探头板。脚手板应满铺，不留空隙，禁铺设探头板。箱变防护棚应设一小门，具表达场指定位置，小门为宽*高：700*2000，材料为14100钢筋。3.10涂刷清漆：防护杆均用40厘米长红白相间的清漆粉刷。3.11施工完毕后挂平安立网，在架体上插警示红旗，同时设置夜间警示红灯，在架体面对现场一面悬挂警示标语。所有警示标志必须安装结实，自检合格后，报监理单位验收。审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称市西山区草海北片区4号地块安置房工程A1-1地块交 底 日 期施工单位分项工程名称交底提要箱变防护技术交底交底容： 3.12宣传口号牌四刷5cm宽的蓝边，大小为10*10cm。龙门上锁防护棚示意图4.需要注意的质量问题4.1衫木杆运到现场，应先选择分类，把头大粗壮者做立杆，直径均匀，杆身顺直者做横杆，稍有弯曲者做斜杆。然后按构造要求的规定架设杆件，并力求做到横平竖直错开接头位置。审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称市西山区草海北片区4号地块安置房工程A1-1地块交 底 日 期施工单位分项工程名称交底提要箱变防护技术交底交底容： 4.2立杆搭接长度不小于1m，最上端大头向上，最下端大头向下，相邻立杆向接头中心间距错开不小于1.5m，立杆埋入地面下1000mm 并浇灌混凝土。4.3封顶架子立杆应绑双扣。接杆在封顶处的一根必须大头向上，上下垂直，保持重心平衡。 大横杆应绑在立杆里侧，力求做到平直，两杆接头应置于立杆处，并使小头压在大头上，间距为1.5m。4.4杉木杆防护架搭设完毕，应由技术负责人、平安员、工长、架子工等有关人员对防护架各局部，进展全面的检查验收.4.5不容腐朽；在木脚手板任一面任150mm长度所有木节尺寸总和不得大于所在面宽的1/3；斜纹在任1m材长上平均倾斜高度，不得大80mm；不容有髓心现象；不容在连接部位的受剪面及其附近有裂缝；容有外表虫沟，不得有虫眼。5.质量标准5.1所使用的木质杆件不容有腐朽；在构件任150mm长度上沿长所有木节尺寸的总和，不得大于所测部位原木长的1/3，每个木节的最大尺寸，不得大于所测部位原木长的1/6。扭纹：小头1m材长倾斜刚度不得大于120mm。虫蛀：容有外表虫沟，不得有虫眼.5.2本案木脚手架使用的的绑扎材料主要采用8号镀锌铁丝，直径为3.5mm，抗拉强度为1000N/mm2；镀锌铁丝使用时不允用火烧，次品和锈蚀重的镀锌铁丝不得使用。5.3平安网及操作人员劳保用品等均应有出厂合格证、质量检测报告等，审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称交 底 日 期施工单位分项工程名称交底提要箱变防护技术交底交底容：禁使用损坏或腐朽的平安网。警告标示牌按标准规采取现场制作或购置成品。6平安管理6.1搭设人员持证上岗，戴平安帽、平安带、穿防滑靴按要求作业。作业中；互相照应，传递材料防止脱手6.2搭设过程中，封闭作业，并设专人看管，制止人员通行；6.3搭设过程中，注意5号楼上部高压线。保证平安距离，杆件等搬运、传递时不要碰挂高压线，使杆件在与高压线平行向上下传递，防止触电及尖端放电；6.4大风天气及雨天应停顿作业；6.5格执行验收制度，请相关部门验收后可使用； 6.6设专人进展经常检查和维修； 6.7撤除时，划出区域封闭。设围栏和戒备标志，专人看守。撤除顺序与搭设顺序相反，拆下材料上下传递，禁抛掷。6.8施工人员开场操作前，必须进展技术平安交底，明确施工法及措施，并对施工环境及所需防护用具做全面、认真的检查，必须消除隐患。交底审核人交底人专业工长质检员交底时间架子队承受交底人班组长质检员承受交底时间架子队名称队长操作人员签字：审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各保存一份。2、分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。. z.
