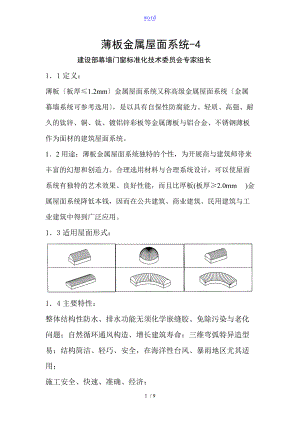

word薄板金属屋面系统-4建设部幕墙门窗标准化技术委员会专家组长11定义：薄板板厚1.2mm金属屋面系统又称高级金属屋面系统金属幕墙系统可参考选用，是以具有自保性防腐能力、轻质、高强、耐久的钛锌、铜、钛、镀铝锌彩板等金属薄板与铝合金、不锈钢薄板作为面材的建筑屋面系统。12用途：薄板金属屋面系统独特的个性，为开展商与建筑师带来丰富的幻想和创造力。合理选用材料与合理系统设计，可以使屋面系统有独特的艺术效果、良好性能，而且比厚板(板厚2.0mm )金属屋面系统降低本钱，因而在公共建筑、商业建筑、民用建筑与工业建筑中得到广泛应用。13适用屋面形式：14主要特性：整体结构性防水、排水功能无须化学嵌缝胶、免除污染与老化问题；自然循环通风构造、增长建筑寿命；三维弯弧特异造型易；结构简洁、轻巧、安全，在海洋性台风、暴雨地区尤其适用；施工安全、快速、准确、经济；二 分类： 21按系统分： 1立边咬合系统，2贝姆屋面系统，3古典式扣盖系统，4平锁扣式系统，5整体平屋面系统，5压型板系统，7单元板快式系统。22 按材质分：铝合金、钛锌、铜、不锈钢、纯钛等金属薄板金属的屋面和幕墙系统。3 选择与使用要点：31立边咬合系统：311适用金属板材：08MM钛锌板、铝合金板、铜板 板块宽度： 100mm930mm 312 典型板块宽度： 380mm430mm470mm530mm 570mm 630mm670mm 313标准立边高度：2535 mm 适用屋面坡度：3度 314构造简图：315工程举例：游泳馆， 19000平方米屋面，钛锌板，三鑫公司施工网球馆，8400平方米屋面，钛锌板，三鑫公司施工中国国际会展中心钛锌板，三鑫公司施工游泳跳水馆，钛锌板，三鑫公司施工32 比姆系统321适用金属板材：10MM钛锌板、铝合金板、铜板、不锈钢板、钛板 板块宽度： 250mm600mm 322 典型板块宽度： 250mm305mm333mm400mm 500mm 600mm 323：标准立边高度：65 mm 适用屋面坡度：1度 比姆屋面系统是基于立边咬合系统根底上开展形成的金属屋面系统，保持了立边咬合系统的根本特性，并采用09MM1OMM厚度面板并立边高度加高至65MM，使面板可承受较大荷载，从而大大简化系统支承构造，更适用于大面积屋面和弯弧屋面。 324构造简图：1 压型钢板基层标条2防潮层3支撑于基层或标条上的比姆专利基座 4保温棉5比姆屋面系统板双层比姆屋面结构： 高密度保温隔热功能，降噪音良好，板块宽度超过600mm。提升了金属板块屋面系统的功能性和安全性。适用于钢结构、压型钢板支承体系、混凝土和木结构支承体系之上，同样也适用于翻新工程。325工程举例33古典式扣盖系统331适用金属板材：08mm钛锌板、铝合金板、铜板，332 典型板块宽度： 400mm×400mm 500mm×500mm600mm×600mm333适用屋面坡度：20度 古典式扣盖系统是古老的并延用至今屋面系统。立边咬合系统的技术要求在古典式扣盖系统中同样适用，与立边咬合系统比拟，其最大特点在于立边采用方形立边并有方形木条支承，较之立边咬合系统窄小的立边更稳固。广泛运用于别墅与古典风格建筑的坡屋面，造型美观。334构造简图335工程举例34平锁扣系统341适用金属板材：12MM钛锌板、铝合金板、铜板、钛板342 典型板块宽度： 600mm×600mm600mm×430mm 400mm× 3000mm343适用屋面坡度：25度平锁扣式系统作为传统的金属屋面系统，在现代建筑中仍广泛运用。其主要用于较大坡度屋面与面。在钢架结构、混凝土结构、木制结构中均有很好的运用。错落有秩的板块分割，极具装饰效果。344构造简图1墙面板 600X600mm的斜覆盖面， 2墙托架，3 L-剖面，4木板条，5砌砖，6夹子，7绝缘体，8装饰，9衬垫物345工程举例毕尔巴鄂的古根海姆博物馆，由弗兰克·盖里设计，用钛板和钛锌板，平锁扣系统，成为20世纪最受人喜爱的建筑之一，也是毕尔巴鄂城市复兴运动的一面旗帜。3.5 平面板条系统351适用金属板材：0.50.6mm 钛板、不锈钢板，352 典型板块宽度： 400mm , 430mm 353适用屋面坡度：3度，主要运用于加工难度大的板材。3.5.4构造简图工程举例：3.6 压型板系统361适用金属板材：0.50.6mm 钛板、不锈钢板、彩涂钢板，1.0mm钛锌板、铝合金板、铜板,362 典型板块宽度： 460mm×2500mm , 200mm×710mmmm×760mm353适用简易屋面与墙面，是最经济的系统。3.6.4构造简图工程举例：3.7 单元板块系统371适用金属板材：0.8钛锌板、铝合金板、铜板,372 典型板块宽度： 依设计而定。373适用屋面与墙面的平面板块系统，外表平滑，利用空气等压原理防水3.7.4构造简图375工程举例：9 / 9
