采矿工程专业课程设计汇本绘图要求.doc

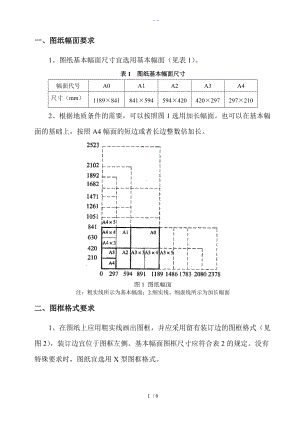

一、图纸幅面要求1、图纸基本幅面尺寸宜选用基本幅面（见表1）。表1 图纸基本幅面尺寸幅面代号A0A1A2A3A4尺寸（mm）1189×841841×594594×420420×297297×2102、根据地质条件的需要，可以按照图1选用加长幅面。也可以在基本幅面的基础上，按照A4幅面的短边或者长边整数倍加长。图1 图纸幅面注：粗实线所示为基本幅面；2.细实线、细虚线所示为加长幅面二、图框格式要求1、在图纸上应用粗实线画出图框，并应采用留有装订边的图框格式（见图2），装订边宜位于图框左侧。基本幅面图框尺寸应符合表2的规定。没有特殊要求时，图纸宜选用X型图框格式。图2 图框格式1-纸边界线；2-图框线；3-周边；4-标题栏表2 基本幅面图框尺寸幅面代号A0A1A2A3A4尺寸B×L(mm）1189×841841×594594×420420×297297×210c105a252、加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。三、标题栏要求1、标题栏的画法（尺寸为mm）及格式要求由指导老师填写由审核老师填写5号字体8号字体10号字体图3 标题栏的绘制及填写要求2、标题栏的位置应位于图纸的右下角。四、绘图比例采矿制图常用比例应符合表3的规定。采区平、剖面图制图比例一般选择1:2000。表3 采矿制图常用比例图名常用比例采区巷道布置及机械配备图平面：1:2000 1:5000 1:10000剖面：1:2000采区车场布置图平面 1:200 1:500 1:100 断面 1:50剖面 1:200 1:100巷道断面图1:50五、字体字体应选择长仿宋字体（T仿宋_GB2312），字体的高度不小于3.5mm，字体宽度比例为0.7。六、线宽1、图边线：b=0.8mm2、断层线、采区剖面图中煤层线：0.6mm3、标题栏外线：0.30mm；标题栏内线：0.18mm4、斟探线：0.20mm5、巷道线：0.40mm6、方格网线、煤层底板等高线、标注（引）线、其它线:0.2mm7、采掘工程平面图巷道宽度：2.0mm七、图例八、其他要求1、坐标的标注应在内外边框中间标注比例内外边框能放下的比例，煤层底板等高线标高标在整条等高线的中间上侧。如图4所示：图4坐标及煤层底板等高线标高的标注方法2、图例等表格首行的行宽度为15mm，当正文部分大于10行时行宽为8mm，小于10行时的行宽为10mm，字体高度以充满表格（不要太大）为宜，保持整体美观、漂亮，具体要求如图5所示。图5 表格的绘制要求3、工作面移交时，所掘的巷道用实线画出来，未来的巷道不画4、用图例画出采区（盘区、带区）内机械设备配置地点5、在采区（盘区、带区）内用符号标出运煤、进风、回风、和运料系统等所用的全部图例用表格给出，表格的绘制要求与前面的要求相同。6、在绘图时应重点注意以下几项内容：应绘出和标出指北针（标注在方格网线上）、剖面位置（按图例的要求）、留巷与否。7、标出上山、区段石门、区段平巷等的尺寸，标注方法如：8、进入采区（盘区、带区）的巷道应从采区（盘区、带区）边界画起，带区（采区）平面图的绘制应该取带区的边界为X围，其他没有的地方可以不画。9、图层设置（1）采区布置平面图设四个图层：fig1：白（黑）色（图边框；方格网；上层图线及本煤层巷道；标题栏；标注）fig2：红色（下层煤层底板等高线和下层内所有巷道）fig3：绿色（上层煤层底板等高线和上层内所有巷道）fig4：监色（岩石巷道）（2）采区布置剖面图设三个图层：fig1：白（黑）色（图边框；高程线；巷道）fig2：红色（煤层）fig3：监色（引线和标注）6 / 6
