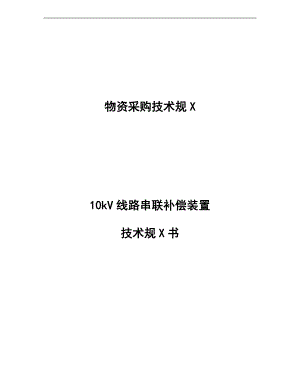

物资采购技术规X10kV线路串联补偿装置技术规X书目录1技术参数响应表2项目需求局部2.1货物组件材料配置表2.2必备的备品备件、专用工具和仪器仪表供货表2.3图纸资料提交单位2.4工程概况2.5使用环境条件表2.6项目单位技术差异表2.7 一次、二次与土建接口要求扩建工程3投标人响应局部3.1投标人技术偏差表3.2销售与运行业绩表3.3主要组部件材料表3.3推荐的备品备件、专用工具和仪器仪表供货4 功能要求1技术参数响应表投标人应认真逐项填写技术参数响应表见表1中投标人保证值，不能空格，也不能以“响应两字代替，不允许改动招标人要求值。如有差异，请填写表6投标人技术偏差表。表1技术参数响应表序号名称单位标准参数值投标人保证值一串补一次参数1装置额定工作电压kV10投标人填写2装置最高工作电压kV12投标人填写3装置额定工作电流A200投标人填写4额定穿越容量MVA投标人填写5最大穿越容量MVA投标人填写6补偿度%119投标人填写7装置补偿容抗4投标人填写8装置补偿电压kV投标人填写9装置补偿电容量F796投标人填写10装置补偿容量Mvar/每相投标人填写11氧化锌组能量MJ投标人填写12装置平台对地工频耐受电压kV/1min42投标人填写13装置对地雷电冲击耐受电压kV75投标人填写14进出线端子间的额定工作电压kV2投标人填写15进出线端子间的最高工作电压kV投标人填写16进出线端子间的工频耐受电压kV/1min25投标人填写17金属封闭壳体内的爬电比距mm/kV20投标人填写18外露一次局部的爬电比距mm/kV25投标人填写19装置外形尺寸：高×宽×深mm1500×2200×1500投标人填写二快速开关参数要求合资进口产品产品数量装置开关数量组1三相一体投标人填写产品的额定参数额定电压：kV12投标人填写额定电流：A630投标人填写额定短路开断电流：kA25投标人填写关合电流峰值kA63投标人填写产品的额定绝缘水平断口间工频耐受电压：kV42投标人填写端子对地之间工频耐受电压：kV42投标人填写外绝缘爬电比距：mm/kV25投标人填写绝缘安全指数产品的结构要求结构形式：三相一体投标人填写控制方式：整体控制投标人填写外形尺寸：高×宽×深mm900×260×360投标人填写操作机构电源电压：V176260投标人填写消耗功率：VA150投标人填写储能电源充电时间：在额定电压220V时充电时间不大于60s投标人填写储能电源自放电时间装置停电后2分钟之内应能保证进展一次分合闸操作；投标人填写无源信号接点输出：分合闸位置接点和分合闸储能状态投标人填写分、合闸时间分闸时间：ms35投标人填写合闸时间：ms813投标人填写不同相分合闸不同步：ms1投标人填写反弹时间：ms1投标人填写三电压互感器系统标称电压kV10设备最高电压kV12额定电压比10000V/220V容量VA500四电流互感器系统标称电压kV10设备最高电压kV12额定电流比A300/5容量VA15五限流阻尼器标称电压kV10长期通电电流A630,承受放电电流不小于kA/S200六并联电阻标称电压kV10容量1000W/100七串补保护测控装置三段式过负荷保护投标人填写反时限过流保护投标人填写过电压保护投标人填写电容器差流保护投标人填写电容器阻抗保护投标人填写事件记录与故障录波投标人填写故障快速识别ms<3投标人填写串补装置本体保护投标人填写氧化锌组件能量保护投标人填写主站监控软件架构符合IEC61970与IEC61968监控主机数值刷新周期5s注：项目单位对标准技术参数表中参数有差异时，可在项目需求局部的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。2项目需求局部2.1单套货物组件材料配置表表2单套货物组件材料配置表序号名称型号单位数量备注一串联补偿装置套1(1)三相一体化串补装置套1(2)保护控制器调试软件套1(3)串补专用一体化组合刀闸套12.2必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表序号名称单位招标人要求投标人响应型号和规格数量型号和规格数量1232.3图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。表4卖方提交的须经确认的图纸资料与其接收单位提交图纸资料名称接收图纸单位名称、地址、 、提交份数提交时间认可图、最终图说明书试验报告附电子文档设计单位：国网节能某某某某地址： ：Email：21技术协议签订后2周内，供货商应提供认可图纸。2工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。3供货商收到经确认的图纸2周内提出最终图认可图、最终图说明书试验报告附电子文档项目单位：灵璧县供电分公司地址： ：联系人：22.4工程概况2.4.1项目名称：灵璧县供电公司10kV界沟108线等1条重载与低压线路加装串联无功补偿装置2.4.2项目单位：灵璧县供电公司2.4.3工程规模：在界沟108线安装1台串联无功补偿装置2.4.4工程地址：2.4.5交通、运输：公路运输2.5使用环境条件表表5使用环境条件表序号名称项目需求标准选项值项目需求值或表述1环境温度最高温度+40+42+45+40最低温度-25-30-35-252海拔高度m10002000250030003500400010003太阳辐射强度Wcm24最大覆冰厚度mm10105离地面高10m处，维持10min的平均最大风速m/s35356地面水平加速度m/s2227正弦共振三个周期安全系数2.6项目单位技术差异表项目单位原如此上不能改动通用技术规X条款与专用技术规X固化的参数。根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用技术规X条款有差异时，应逐项在“表6 项目单位技术差异表中列出，并以差异表给出的参数为准。投标人应对表6的技术参数进展确认。本表是对技术规X的补充和修改，如有冲突，应以本表为准。表6项目单位技术差异表序号项目标准参数值项目单位要求值投标人保证值12序号项目变更条款页码、款号原表达变更后表达122.7一次、二次与土建接口要求扩建工程无3投标人响应局部投标人需填写专用局部的第1和第2局部的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。投标人保证值，不能空格，也不能以“响应两字代替，不允许改动招标人要求值。如有差异，应填写投标人技术差异表。“投标人保证值应与型式试验报告与其他性能试验报告相符。3.1投标人技术偏差表投标人提供的产品技术规X应与本技术规X中规定的要求一致。假如有偏差投标人应如实、认真地填写偏差值；假如无技术偏差如此视为完全满足本技术规X的要求，且在投标人技术偏差表中填写“无偏差。表7投标人技术偏差表序号项目对应条款编号技术招标文件要求偏差备注1233.2销售与运行业绩表表8销售与运行业绩表序号产品型号运行单位投运数量投运时间联系人与备注3.3主要组部件材料表表9主要部件材料表序号名称型号、规格、厂家、原产地备注招标人要求投标人响应110kV三相一体快速开关必须采用合资进口产品和并提供产品的型式试验报告2氧化锌组件提交组件出厂试验报告3串补保护控制装置提交装置型式试验报告3.4推荐的备品备件、专用工具和仪器仪表供货表10推荐的备品备件、专用工具和仪器仪表供货表序号名称型号和规格单位数量12454、 功能要求4.1 结构要求装置的结构要求快速开关型串联补偿装置应采用基于快速涡流驱动技术的快速真空开关作为串联补偿电容器的保护控制设备，代替传统串补装置的可控火花放电间隙和旁路开关，结合短路故障的快速识别技术，在线路发生短路后的12ms内将串联补偿电容器快速短接，从而使氧化锌组件所需的能容量大大减少，大幅度缩短了串联补偿电容器过电压的持续时间，从而达到保护电容器的目的。10kV串补装置主要由电容器组件、氧化锌组件、快速放电开关、放电阻尼器、电流电压测量互感器、取能电源和保护测控控制系统等主要组件构成，采用三相一体化结构。串补装置壳体宜采用20mm以上厚度敷铝锌板喷塑工艺制造，满足户外安装与防护标准要求。内部结构布置与连接母排应满足国家或行业相关标准规定，且便于检修维护。10kV串补装置与35kV串补装置的主要区别是在外形尺寸不同，内部结构完全一样。串补装置应配套集成一体化组合刀闸，组合刀闸与串补装置之间应具备“五防防误闭锁操作功能。装置的主要元件要求10kV快速开关型串补装置的工作原理示意图如图1所示。图1串补接线图串补装置的一次接线图见图1。1快速真空放电开关应具备涡流驱动与永磁保持机构。快速放电开关是串补装置的核心部件，应采用成熟、可靠和具有相关应用业绩的合格产品，不能采用常规开关或电力电子固态开关代替快速开关。快速放电开关的分闸时间应小于5ms，合闸时间应小于10ms。快速放电开关的分合闸电源不能采用电解电容器作为分合闸储能电源。2串联补偿电容是串联补偿装置的主要工作部件，应采用多台CAM型单台电容器串并联组成电容器组。电容器应有国家电网公司认可或在国家电网公司有业绩的厂家生产，产品需符合GB/T 6115.1-2008电力系统用串联电容器与Q/GDW 655-2011串联电容器补偿装置通用技术要求。3氧化锌组件是电容器组过电压主保护元件，氧化锌组件应采用多柱并联组成，每柱应采用多片高能高压阀片串联组成，氧化锌组件应能可靠吸收串补电容器后部发生最大短路电流时产生短路能量，氧化锌组件的能量安全系数要大于2.5。4放电阻尼器参数设计应符合GB/T6115.1-2008对电容器试验的相关规定要求。5串补装置柜体所有紧固件均应选用不锈钢材质；结构内部金属件应由具有防腐蚀镀层或涂覆层或采用无需外表处理的材料制造，且镀覆或涂覆后的外表不应有灰尘、杂质、油污、划痕、镀覆或涂覆缺陷等质量问题，镀层与涂覆层的类别、厚度与要求等应符合企业标准与设计图样的规定；柜体要求能防尘、防雨、防腐蚀与防凝露，总体防护等级不低于GB/T 4028规定的IP66要求；柜体出厂前应使用塑料薄膜或塑料罩保护，以防止在搬运、装配、调试等工序执行过程中受到划伤，且保护膜或塑料罩去除后不应在串补箱体外表留下痕迹。4.2 10kV快速开关型串联补偿装置运行环境u 系统应能在40+70的条件下运行；u 现场无酸、碱、烟尘等腐蚀性物质；u 海拔高度不大于4000m；u 月平均相对湿度不大于90%，日平均相对湿度不大于95%；u 污秽等级不超过级；u 抗震要求：在承受地震烈度为8°即水平加速度0.3g，垂直加速度0.15g的外力冲击不影响系统的正常运行。4.3 10kV快速开关型串联补偿装置主要功能自动投退功能a. 线路送电成功后的自动投入功能：检测到至少有两相的线路电流超过某一定值且三相放电开关储能电容完成充电后同时向三相放电开关发出分闸指令，放电开关在5ms左右分闸将补偿电容器串联到线路中；b. 线路发生相间短路后的快速退出功能：当任何一相的线路二次电流有效值超过整定值时，立即在3ms之内向三相放电开关发出合闸指令，放电开关在12ms之内合闸将补偿电容器短接；c. 当保护测控装置检测到串补电容两端的电压有效值超过设计值立即向三相放电开关发出合闸指令；d. 装置故障后的自动退出功能：当装置出现故障时，立即向三相放电开关发出合闸指令，放电开关在12ms之内合闸将补偿电容器短接。装置的实时监测功能a. 正常运行时保护测控装置的面板显示装置的运行状态放电开关位置和电气参数线路电流、线路电压、补偿电容电压、桥差电流、电容箱温度、工作电源电压、通讯状态；b. 一旦发生故障报警或动作报警时立即弹出故障画面，显示故障类型、时间以与故障时装置的运行状态和相关电气参数，并通过移动通讯网络向预置的手机报告上述故障信息；c. 启动远程通讯功能后，可以向上一级调度主站报告装置的运行状态和电气参数。a. 装置发生故障并自动退出后保护测控装置立即进入自动闭锁状态；b. 人工通过保护测控装置面板进展“装置退出操作后保护测控装置立即进入自动闭锁状态；c. 当发生工作电源消失后，除了线路工作电流降到零之外没有发生其他故障，如果在10s钟之内工作电源自动恢复如此保护测控装置自动解除闭锁；d. 假如合闸指令发出后20ms放电开关没有合闸到位如此启动备用合闸储能电容放电回路，同时发出故障报警信号并自动进入闭锁状态；e. “装置闭锁包括停止装置“自动投入判断和闭锁三相放电开关分闸回路。a. 通过保护测控装置的操作面板可以进展“时间设置、“通讯设置、“保护定值设置和“保护投退设置操作；b. 通过保护测控装置的操作面板可以进展“装置投入、“装置退出以与“装置闭锁和“闭锁解除操作；c. 通过保护测控装置的操作面板可以进展任何一相放电开关的分、合闸操作试验。事件记忆a. 记录装置的时间设置、通讯设置、保护定值设置和保护投退设置的时间和内容；b. 记录故障发生的时间、类型与故障时装置的运行状态和电气参数；c. 记录故障时的系统电压、线路电流、工作电压、差流、电容电压与放电开关的操作指令；d. 保护测控装置应设置备用电源，在装置工作电源故障后备用电源立即供电，保证装置退出操作和故障信息存储的正常完成。串补保护测控装置的硬件要求1) 硬件结构串补保护测控装置结构采用6U 19/3 英寸机箱。后插拔结构，嵌入式安装，后接线。从背后看去插件顺序从左至右依次为电源插件、开入开出插件、测控插件、模拟插件。2) 交流插件交流插件包括电压和电流变送器两局部。Ia、Ib、Ic、IMa、IMb、IMc、Ua、Ub、Uc、Uab、Ubc、Up，6路电流6路电压输入。3) 测控插件CPU插件是本装置的核心插件，实现装置的测控、保护和通讯。CPU插件要采用8层印制板和外表贴装工艺制作，结构紧凑，与其他插件之间采用CPCI的通讯方式，同时要采取了多种抗电磁干扰措施。要提供电以太网、光以太网、RS232、RS485通讯接口，实现网络与保护装置的通信、转发等功能。4) 开入开出插件开入开出插件要实现开入信号的采集，开关的遥控跳合闸、保护跳合闸。1) 每路开入均采用滤波和光耦隔离来去除抖动和干扰。2) 开出采用光耦将弱控制信号与强控制信号隔离。3) 开出采用启动继电器来闭锁跳合闸出口，以防CPU插件上驱动跳合闸出口的光耦击穿造成开关误动作。5) 人机交互部件人机交互部件是装置与外界进展信息交互的主要部件，要采用彩色TFT显示屏，中文视窗界面，触摸图形操作，信息指示要清晰简洁，操作要灵活方便。1) 装置正常运行时，循环显示当前测量值、压板状态、时间、典型遥信等用户关注的信息，在运行异常或保护动作时主动显示事件报文，并点亮指示灯。2) 可设置系统信息，如修改当前时间、修改密码等。3) 可查询、整定定值，切换定值区。4) 查看事故报告和SOE报告，去除历史记录。5) 可设置一次侧PT、CT变比、地址等。6) 可设置有功电能脉冲比率和无功电能脉冲比率。7) 可投、切压板，发跳、合闸命令。8) 查询软件版本信息。9) 可投入退出电容补偿设备。串补保护测控装置功能要求a. 保护测控装置的保护功能：1) 三段式过负荷保护2) 反时限过流保护3) 过电压保护4) 电容器阻抗保护5) 电容器差流保护6) 串补装置自动投入7) 串补装置自动退出8) 电流越限告警9) 电流越限装置退出10) 补偿电容故障告警11) 补偿电容故障串补装置退出12) 工作电源故障串补装置退出13) 保护装置故障串补装置自动退出14) 快速故障识别15) 自适应故障识别16) 开关位置不到位串补装置退出17) MOV支路保护18) 快速放电开关机构未储能告警19) 放电开关位置不对应告警b. 保护测控装置的测控功能：1) 测量功能2) 保护测控装置的自检功能3) 事件记录功能4) 故障录波功能5) 四遥功能4.5 10kV快速开关型串联补偿装置的试验项目装置的出厂检测结构与接线检查 串补装置柜壳的检查 串补装置的一次回路装配检查 串补装置的二次接线与通讯回路检查主要元件的检测 串补装置柜内快速开关、阻尼器、电压互感器、电流互感器的检测 氧化锌组件的检测 电容器的检测 串补保护测控装置的检验 通讯通道的检测绝缘试验 串补装置主回路的工频耐压试验 串补装置二次回路的工频耐压试验模拟试验 串补保护测控装置施加试验电流和试验电压的动作试验； 串补保护测控装置与快速放电开关的联动试验； 串补保护测控装置操作“装置投入试验； 串补保护测控装置操作“装置退出试验； 模拟短路故障试验二次注入短路电流。4.5.1.5 1:1额定工作电压下的动作试验装置的现场检测 串补装置柜内的内部接线检查，快速放电开关、阻尼器、电压互感器、电流互感器的检查，通电与操作试验。 氧化锌组件的接线检查、参数测试。 电容器装置的接线检查、参数测试。 串补装置柜绝缘平台的结构尺寸检查与试装。 通讯通道的检测。 串补保护测控装置与串补装置的联动试验。装置的挂网试验装置的通电检查 通电前一、二次回路的绝缘检查 串补装置柜体通入工作电源的检查 串补保护测控装置的通电检查装置的联动试验 串补保护测控装置的“装置投入试验 串补保护测控装置的“装置退出试验 串补保护测控装置的对快速开关的操作试验 事件记忆调阅检查装置的带电试验 试验前的准备安全措施恢复 串补装置带电后的检查 线路升负荷后的“装置投入试验 线路带负荷后的补偿效果验证试验人工短路试验注：条件不具备时可不做) 试验前的准备 人工两相短路试验 人工三相短路试验装置的挂网考验 人工短路后的措施恢复 装置的全面检查、总结与完善 装置投入试运行设备的型式试验(投标厂家必须提交国家级权威检测机构试验报告)绝缘试验 主回路工频耐压 二次回路工频耐压 主回路雷电冲击耐压 二次回路雷电冲击耐压温升试验与主回路电阻测试 主回路的温升试验 主回路直流电阻的测试系统短路试验 两相短路试验 三相短路试验补偿效果试验 按照线路参数搭建模拟线路，测试补偿装置投入前后的模拟线路的末端电压提升水平。电磁兼容与抗干扰试验 振荡波抗扰度试验 电快速瞬变脉冲群抗扰度试验 静电放电抗扰度试验 浪涌冲击抗扰度试验。
