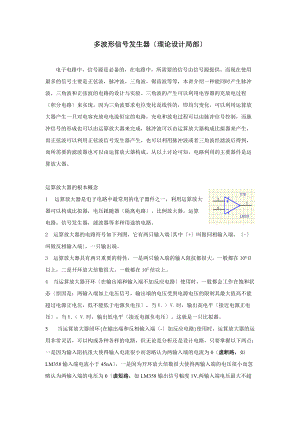

    12多波形信号发生器.doc

    多波形信号发生器理论设计局部电子电路中,信号源是必备的,在电路中,所需要的信号由信号源提供。而现在使用最多的信号主要是正弦波,脉冲波,三角波,锯齿波等等,本讲介绍一种能同时产生脉冲波,三角波和正弦波的电路的设计与实验。三角波的产生可以利用电容器的充放电过程积分电路来实现,因为三角波要求电位变化是线性的,即均匀变化,可以利用运算放大器产生一只对电容充放电电流恒定的电路,充电和放电过程可以由脉冲信号控制,而脉冲信号的形成也可以由运算放大器来完成,脉冲波可以由运算放大器构成比拟器来产生,而正弦波可以利用正弦波信号发生器产生,也可以利用脉冲波或者三角波经滤波后得到,而所需要的滤波器也可以由运算放大器构成。从以上讨论可知,电路利用的主要器件是运算放大器。运算放大器的根本概念1 运算放大器是电子电路中最常用的电子器件之一,利用运算放大器可以构成比拟器,电压跟随器隔离电路,比例放大器,运算电路,信号发生器,滤波器等多种用途的电路。2 运算放大器的电路符号如下列图,它有两只输入端其中+叫做同相输入端,-叫做反相输入端,一只输出端。3 运算放大器具有两只重要的特性,一是两只输入端的输入阻抗都很大,一般都在106以上,二是开环放大倍数很大,一般都在105倍以上。4 当运算放大器开环在输出端和输入端不加反应电路使用时,一般都会工作在饱和状态原因是:两输入端加上电压信号,输出端的电压受到电源电压的限制其最大值高不能超过电源正电压,低不能低于电源负电压,当V+ > V- 时,输出高电平接近电源正电压,当V+ < V- 时,输出低电平接近电源负电压。这就是一只比拟器。5 当运算放大器闭环在输出端和反相输入端-加反应电路使用时,运算放大器的运用非常灵活,可以构成各种各样的电路,但无论是分析还是设计电路,只要掌握以下两点:一是因为输入阻抗很大使得输入电流很小而忽略认为两输入端的电流为0虚断路,如LM358输入端电流小于45nA,一是因为开环放大倍数很大使得两输入端的电压很小而忽略认为两输入端的电压为0虚短路,如LM358输出信号幅度1V,两输入端电压最大不超过10V,由以运算放大器为核心器件构成的电路的分析与设计就变得非常简单与方便。常用的通用运算放大器LM358和LM324简介1 通用运算放大器LM358是一块双运放集成电路,内含二只完全一样的运算放大器,引脚8只,引脚编号1,2,3,4,5,6,7,8按如下方法确定:正面朝上,有缺口的一方朝左或者有圆点的位置在左下,左下第一引脚为1,然后按逆时针顺序依次确定2,3,4,5,6,7,8,即左上脚为8号引脚。实物图如下列图。8脚接正电源,4脚接负电源或地GND引脚3,2,1三只脚组成A运放其中引脚3为A运放的同相输入端,引脚2为A运放的反相输入端,引脚1为A运放的输出端,引脚5,6,7三只脚组成B运放其中引脚5为B运放的同相输入端,引脚6为B运放的反相输入端,引脚7为B运放的输出端。右图为运算放大器LM358电路符号。2 通用运算放大器LM324简介 通用运算放大器LM324是四运放集成电路,内含四只完全一样的运算放大器,引脚14只,引脚编号1,2,3,4,5,6,7,8,9,10,11,12,13,14按如下方法确定:正面朝上,有缺口的一方朝左或者有圆点的位置在左下,左下第一引脚为1,然后按逆时针顺序依次确定2,3,4,5,6,7,8,9,10,11,12,13,14,即左上脚为14号引脚。实物如下列图。4脚接正电源,11脚接负电源或地GND引脚3,2,1三只脚组成A运放其中引脚3为A运放的同相输入端,引脚2为A运放的反相输入端,引脚1为A运放的输出端,引脚5,6,7三只脚组成B运放其中引脚5为B运放的同相输入端,引脚6为B运放的反相输入端,引脚7为B运放的输出端。引脚10,9,8三只脚组成C运放其中引脚10为C运放的同相输入端,引脚9为C运放的反相输入端,引脚8为C运放的输出端。引脚12,13,14三只脚组成D运放其中引脚12为D运放的同相输入端,引脚13为D运放的反相输入端,引脚14为D运放的输出端上图为运算放大器LM324电路符号。3 运算放大器LM358和LM324的主要参数 电源电压X围 单电源 +3.0V-+32V,双电源±V-±16V; 输出高电平大约比电源电压低1.4V; 当单电源供电时,输出低电平约为0V;最大输出端拉电流40mA,最大输出端灌电流20mA,脉冲波与三角波信号发生器 电路结构如下列图。由运放UB,UC,电阻R1,R2,R3,R4,发光二极管D1,D2,电容C构成,其中UB构成比拟器,UC,R4,电容C构成积分器,R1,R2构成比拟电压产生电路,发光二极管D1,D2构成电压稳定电路。在最初时刻t0,设比拟器输出高电平UB运放同相端电位高于反相端电位,注意到反相端电位为0,所以同相端电位为正, 如此由于D2图中右边一只发光二极管导通D1截止,所以Ub = +UD发光二极管导通电压,红色发光二极管导通电压假如为1.8V,而最初时刻,电容器上无电荷,Uc=0,所以Uo=0注意到运放UC的同相端和反相端电位都是0,此时Ud(比拟器+端电压)为一只正电压维持比拟器输出高电平。由于R4上有从左至右电流,所以电容C从左至右充电,电容器电压增大,注意到电容器左端电位不变,所以输出端电位电容器右端电位从0开始降低为负电压,UdUB运放同相端电位也就随着Uo的降低而从正电压开始降低,到t1时刻,电容器电压升高到Um,输出电压降低到-Um时,Ud降低到0,比拟器输出状态翻转,输出低电平注意到比拟器比拟电压值为0V,Ub也就立即从+ UD 降到-UD,Ud突然从0降到一只负电压注意到R1和R2串联电路两端电位都是负值,如此这只串联电路上任何一点的电位必为负值,R4上产生一只从右至左的电流,电容器放电,电容电压降低,输出电压升高,Ud电压也跟着升高,到t2时刻,电容器电荷放完,电容电压降到0,输出电压升高到0,注意到此时Ud还是负电压因为一端为0,一端为负值,因此中间值必为负值,所以R4上从右至左的电流继续存在,电容器从右至左反向充电,电容器从右至左电压升高,输出电压继续升高此时已为正值,Ud电压继续升高,到t3时刻,电容器从右至左电压升高到Um,输出电压升高到Um,Ud电压上升到0,比拟器状态翻转,输出高电平,Ub也跳到+ UD,Ud电压也从0跳到一只正电压,R4上有从左至右电流,电容器反向放电,输出电压降低,Ud电压随着降低,到T4时刻,电容反向放电放完,输出电压降到0注意到Ud并没降到0,一只周期完毕。从以上分析可知,当输出电压Uo=Um时,输出信号开始转折,即Um是最大值,即三角波信号的幅度。而当Uo= +Um时,Ud=0因为比拟器比拟电压为0,所以每次都是在Ud0时电路状态开始转换,Ub = -Ub,以此计算三角波的幅度。而电阻R1,R2上电流相等,得到下式:注意到运算放大器的虚断路特性,R1和R2电流相等。所以三角波幅度 电容器电压从0 增加到Um,或者从Um减小到0的过程,就是信号的1/4只周期,即电容器上电压变化Um时,完成四分之一只周期,以此计算三角波的频率。, 而 ,三角波周期 , 三角波频率 幅度与频率的调节:利用改变R1或R2的方法调节三角波幅度,利用改变R4的方法调节三角波频率。注意,如果利用改变R1和R2的方法是可以改变频率的,但同时也改变了信号的幅度。假如发光二极管采用绿色发光管,管压降约为2.0V,设计幅度为2.5V,如此可取R1=15K,R2=12K。设计频率为1000Hz,取电容为103,如此计算出R4=20K。假如发光二极管采用红色发光管,管压降约为1.8V,设计幅度为4.0V,如此可取R1=22K,R2=10K。设计频率为1000Hz,取电容为103,如此计算出R4=11.36K,取R4=11K。电路按此参数安装元件,计算出电路的三角波信号幅度和频率结果如下:电源电压大小确实定:为了电路的简单化,电路采用双电源供电,当然正负电压对称。假如三角波的幅度为4V,如此电源正电压高于+6V,电源负电压低于-6V就可以,但为了留有充分的余量与方便,电源电压选用正负12V为常用电源电压。电阻R3的讨论,电阻R3是发光二极管的限流电阻,这只电阻阻值不能取大了,否如此电路工作可能不正常。因为要保证电路正常工作,从前面的讨论可知,电阻R4上要有稳定的充放电电流,大小为Ud / R4,还要让发光二极管有一定的导通电流,而让发光二极管两端维持稳定的电压不变,注意到这二只电流都是通过R3的,所以,假如电阻R3阻值太大,电流太小,不能给R4和发光二极管提供足够的工作电流。那么,电阻R3最大不能超过多少呢?设发光二极管是红色发光二极管,电压为1.8V,R4电阻为11K,如此电流为1.8/110.164mA,而让发光二极管正常导通,设导通工作电流为最小3mA,如此R3上电流不能小于3.164mA,以此计算R3的最大值:12-1.6-1.8/ 3.1642.7K。是不是R3越小越好?肯定不是,那么,电阻R3最小不能小于多少呢?因为发光二极管电流不能大于20mA,所以R3的最小值为:12-1.6-1.8/ 20.1640.43K430。本电路取R32K。另外:a点输出脉冲波,幅度由运放LM358的供电电压决定,频率与三角波信号频率一样。b点输出脉冲波,幅度由发光二极管的导通电压决定,频率与三角波信号频率一样。运算放大器UD和电阻R5,R6构成输出三角波信号幅度调节电路,通过调节R5或者R6的大小可以调节输出信号幅度大小,如固定R5不变,调节R6的大小,当R6调大时,电路放大倍数增大,输出信号幅度增大,当R6调小时,电路放大倍数减小,输出信号幅度减小,注意到这只反相比例放大电路的放大倍数为R所以输出信号幅度为附 三角波的有效值由下面的推导得出。,设幅度为Um,如此单电源供电电路,电路工作原理与双电源供电电路完全一样。只不过此时公共端不是接地端,而是利用运算放大器产生一只中间电压电压跟随器作为公共端。另外由于动态X围只有双电源供电情况下的一半了,因此三角波信号幅度设计值要相应减小,如设计信号幅度为1.8V。假如取电阻R1R210K,如此电路三角波信号幅度为假如取R410K,电路三角波信号频率为同时注意到电阻R3上的电压减小,由于上面同样的原因,电阻值要相应减小。实验者可根据上面的讨论方法进展计算。在设计本电路时可用运算放大器产生一只中间电压来作为公共端是可以的,因为公共端的电流很小,只有发光二极管的电流几毫安,这时,运算放大器是可以适应的。假如在其它场合,运算放大器这样用不一定可行,当经过公共端电流较大超过20mA时,本来按理论这只点应该是总电源电压的中间电压值,这时不再是中间值,而且可能是随时变化的。这时可选用带负载能力较大的器件,如TDA2030如何应用,可单独讨论。正弦波信号发生器 在电子电路中,电路所处理的信号大多为正弦波信号,因此,正弦波信号发生器是电子电路中的根本电路,是电子电路中使用的最为广泛的电路之一。因此,要求我们对信号发生器的电路结构以与工作性能有比拟明确的了解。本实践项目通过连接正弦波发生器与其测量,进一步熟悉正弦波发生器的电路结构与性能。本实践项目的电路采用RC正弦波振荡器,而描述RC正弦波振荡器的最主要的物理量就是电路的固有振荡频率,根据RC正弦波振荡器的理论可知,电路的固有振荡频率假如取R3=R4,C1=C2,如此因此,我们只要利用示波器测出RC正弦波振荡器在工作时所产生的信号频率,比拟实验测量值在实验误差X围内是否与理论值相符,就可从感性上进一步了解RC正弦波振荡器的电路结构以与电路的工作性能。假如取R=16K,C=0.01uF,如此振荡频率fO = 1/2RC= 1/216K*0.01uF= 1000Hz本电路也可取R3=R4=7.5K,C1=C2=0.022uF,固有振荡频率fO约为1000Hz。二极管的作用是稳定输出信号的幅度,因D1,D2的并联电阻大约为2R1-R2,而二极管导通电压大约为0.6V实际上,二极管导通电压与导通电流还是有点关系,有几十毫安时,电压取0.8V,几毫安时,电压取0.7V,零点几毫安时,电压取0.6V,所以输出信号的幅度大约为 VO = 0.6*/(2R1-R2)*3R1本电路取R2=18K,R1=10K,计算得输出信号幅度大约为 VO = 0.6*/2*30=9.0 (V)二阶低通滤波器 电路如下列图,作为低通滤波器,最重要的是两只指标,一是低通滤波器的截止频率,二是低通滤波器的幅频特性。根据理论分析,如下列图的二阶低通滤波器取R11=R12=R,C4=C5=C的截止频率为 对截止频率初步的理解是,只有当信号频率小于截止频率的信号才能通过滤波器,而信号频率高于截止频率的信号不能通过滤波器。如下列图的二阶低通滤波器取R11=R12=R,C4=C5=C的幅频特性是-40dB/10倍频。对幅频特性初步的理解是,负的分贝数越大,滤波器滤波性能越好。本实践项目电路如果为了得到更好的滤波效果,可采用两级二阶低通滤波器滤波。但实际上有一级二阶滤波器的效果已经可以了。改良型二阶低通滤波器的设计:第一步,在电路中取R11=R12=R,C4=C5=C,首先选定电容C,根据截止频率确定R,因为它们之间的关系为本项目选定截止频率为1200HZ,取C=0.01uF,计算得电阻R=13.26K,取R=13K。第二步,R3=R13+R14,R4=R15+R16确实定方法,因二阶低通滤波器的Q值由下式确定:取定Q值取1左右,计算出放大倍数AuP,本项目取Q=1,如此AuP2。根据放大倍数和两只输入端对外接电阻对称条件确定R3和R4。解得 R3 = R4 =-4R = 52K,可用39K和13K串联。本实践项目滤波器的作用,将三角波滤波后得到正弦波。因三角波是周期性的非正弦波,但根据信号理论,任何周期性的非正弦波都可以认为是多种正弦波的组合,这些正弦波称为基波和谐波,可以用傅立叶级数求出,一只周期为T频率为fo,幅度为Um,对称时间轴的三角波展开成傅立叶级数结果为从以上结果可以知道,除基波分量外,谐波分量有3fo,5fo,7fo,9fo,等等,但随着谐波次数的增加,幅值显著减小,因此我们可以设计一只截止频率比三角波频率稍为高一点的滤波器,这样,三角波通过滤波后就只有基波了,其它谐波都被滤波器滤掉了,输出的就是基波,也就是频率与三角波频率一样的正弦波了。滤波器的阶数越高,通过滤波的方法得到的正弦波就越标准,也就是失真度越小。整体电路解说:电路原理如下列图,运放U1A,U1B与电阻R1,R2,R3,R4,电容C1,二只发光二极管构成脉冲信号与三角波信号发生器,从点a和占b都可输出脉冲波,从U1B输出端输出三角波,脉冲波的频率与三角波的频率一样,都是由R1,R2,R4和C1决定的,其关系式在前面的讨论中已经给出了详细的结果。运放U2A构成电压跟随器,起隔离作用,运放U2B与电阻R5,R6,R7,R8,R9,R10构成低通滤波器,设计的截止频率为1200Hz。从图中可知,让脉冲波或者三角波信号加到低通滤波器后,这二种波中所包含的谐波成分都被滤掉,就只保存其基波,所以从滤波器输出的信号为正弦波信号。运放U3A和U3B构成的电路与运放U2A和U2B构成的电路完全一样,其作用也完全一样,采用二级滤波电路,只不过是让滤波效果更好。由运放U4A构成的电路就是正弦波信号发生器,在前面已经介绍,不再多讲。多波形信号发生器实践制作测试局部仔细研究电路原理图,电路中有三片集成块LM358,共有六只运算放大器,弄清楚它们各自的两只输入端同相输入端的反相输入端和一只输出端,并弄清楚它们各自的作用。一只运算放大器是用于比拟器并同时产生脉冲波注意到比拟器的一端电位是固定的,另一端的电位是变化的,分析这一端的电位变化过程是理解本电路工作原理的关键所在;一只运算放大器是用于积分电路并同时产生三角波这局部电路的分析主要是电容器的充放电过程的分析以与随着电容器充放电过程的进展其电容器电压的变化和输出电压的变化;电路中,三角波包括脉冲波的频率是由电容器C3和电阻器R4与与R4并联的电阻R7,R8,R9,R10共同决定的保证幅度不变的前提下,假如不考虑这只因素,改变R2,R1也是可以改变频率的,所以我们可以通过改变电容C1调节粗调电路的基准频率f1,通过改变拔码开关S的状态也就改变了等效电阻R4的电阻值细调电路频率。下面对频率进展定量的计算。基准频率拔码开关全断开,根据式和本电路具体结构可得:计算细调步进频率R4并电阻时,总电阻减小,从前面结论可知,频率升高,而且所并电阻阻值越小时,升高的频率频率就越多,可见,并上的电阻值最大时,升高的频率最低,现计算并上电阻60K时的频率:即:即:按照上面同样的讨论方法,可以得,并上电阻30K时,按照上面同样的讨论方法,可以得,并上电阻15K时,按照上面同样的讨论方法,可以得,并上电阻7.5K时,假如开关状态N用0-15表示,0000代表0,0001代表1,.,1111代表15,如此信号频率为例:取C3=0.01uF时,f0=1136Hz,步进190Hz。取C3=0.1uF时,f0=114Hz,步进19Hz。 取C3=0.022uF时,f0=516Hz,步进66Hz。 取C3=0.033uF时,f0=344Hz,步进57Hz。二只运算放大器构成一级二阶低通滤波器其中一只运算放大器用于隔离,此处未画出,其中R20,R21,C10,C11决定了电路的截止频率,我们可以保持电阻不变,而只改变电容的方法来改变电路的截止频率。其中R就是电阻R20,R21二电阻一样的电阻值,C就是电容C10,C11二电容的容量一样的电容值。实验时,根据三角波信号的频率决定低通滤波器的截止频率,再计算电容的容量。原理图上参数是对应C3=0.01uF时,拔码开关全断开时的状态所取的,此时截止频率为1220Hz。为什么这样取?能不能取截止频率为2000Hz,3000Hz,4000Hz?请实验者思考。一只运算放大器构成正弦波信号发生器,一只运算放大器构成正弦波信号的反相比例放大器。这只电路是课程中介绍比拟详细的电路,所以其电路工作原理与理论计算在这里从略。将其讨论过程以与设计过程写入报告中。仔细研究印刷电路板,在本印刷电路板上将要装配的器件有:普通1/4W电阻器,瓷片电容器,发光二极管,运放集成块LM358,输入和输出接口等等。请仔细研究印刷电路上的图形或符号,确定各位置所装配的是何种元件。假如是发光二极管,还要弄清板上的对应“+极和“-极,对于集成块LM358,要弄清楚各脚在印刷板上的相应位置。仔细研究元器件,各电阻器与其阻值,精度,功率,电阻阻值可从电阻上所标的色码直接读出,或者用万能表的欧姆档直接测量确定。各瓷片电容的电容量标注在电容上。各发光二极管与其+-“极。集成块LM358的脚编号1,2,3,4,5,6,7,8确实认。附:元器件表编号规格编号规格编号规格编号规格编号规格R122KR1218KR2339KC9103J3座R210KR1315KR2413KC10接口Rf接口R32KR1415KR2539KC11接口R接口R410KR1530KC1103D1LED电阻2MR5R1630KC2103D2LEDR6R17C3接口D34148R762KR183KC4103D44148R830KR193KC5103S开关R915KR2013KC6103U1358R10R2113KC7103U2358R1110KR2213KC8103U3358Rf接口是为了方便实验者更进一步调节基准频率而设计的,实验者可以在这只接口上插接电阻这只电阻与R4是并联的,而调试基准频率。 R接口是为了方便实验者调节正弦波信号幅度而设计的,实验者可以在这只接口上插接电阻这只电阻与R16是并联的,而调试信号幅度。元器件汇总:贴片电阻 22K 1只, 10K 3只, 2K 1只, 7.5K 4只,62K1只,30K3只, 15K3只,18K1只,3K2只,13K4只,39K 2只 直插电阻 2M 1只 30K 1只电容103 11只。10uF 2只发光二极管2只。二极管只。四位拔码开关只。LM358 片。接口4P。 排针8P。 3P接口个,3P接线根。 IC座 8P 3个。认真焊接。按照印刷板上器件编号找到相应的元件,按以下顺序焊接:电阻,IC座,瓷片电容,发光二极管,接口。焊接过程中注意以下问题:各发光二极管+-“极。集成块LM358的脚1,2,3,4,5,6,7,8在印刷板上的对应位置。J1要与前后续电路的输入输出电源接口方位相一致,因此要注意其方位。不要接错电源。仔细观察各焊接点,检查有无短路现象和虚焊现象。认真测量。在观察所焊接的电路板处于正常状态后,将12V和-12V电源接入到J1接口。认真观察:两只发光二极管是否正常发光。在不改变C3和R4的条件下,用示波器测量三角波信号的幅度和频率。滤波器分别接入脉冲波和三角波,测量二只滤波器的输出信号波形。测量正弦波幅度,改变R16(方法是在R接口上插上一个电阻),测量正弦波信号幅度。在改变C1和R4的条件下,用示波器测量三角波信号的幅度和频率。测量三角波频率,改变R4(方法是改变拔码开关的状态),测量信号频率。改变C3的方法是在C3接口上插上不同容量的电容器。设计表格并将实验测量值,理论值,对应的可调电阻,可调电容值记录在表格中。思考:假如希望步进频率为基准频率的十分之一,如此电阻R7,R8,R9,R10如何选取。贴片电阻的焊接:本实践项目中有多个贴片电阻需要焊接。1 贴片电阻的识别 本项目贴片电阻的封装全是0805。阻值的标注用的是数码法,如103就是在10后面加三个0,所以是10K电阻如222表示是22后面加二个0,所以是2200欧姆。外形如下列图。2 贴片电阻的焊接 在焊接前应对要焊的PCB 进展检查,确保其干净。对其上面的外表油性的手印以与氧化物之类的要进展去除,从而不影响上锡。手工焊接PCB 时,用手固定PCB板,值得注意的是防止手指接触PCB 上的焊盘影响上锡。贴片元件的固定是非常重要的。根据贴片元件的管脚多少,其固定方法大体上可以分为两种单脚固定法和多脚固定法。对于管脚数目少一般为2-5 个的贴片元件如电阻、电容、二极管、三极管等,一般采用单脚固定法。即先在板上对其的一个焊盘上锡。然后左手拿镊子夹持元件放到安装位置并轻抵住电路板,右手拿烙铁靠近已镀锡焊盘熔化焊锡将该引脚焊好。焊好一个焊盘后元件已不会移动,此时镊子可以松开。焊接剩下的管脚元件固定好之后,应对剩下的管脚进展焊接。对于管脚少的元件,可左手拿焊锡,右手拿烙铁,依次点焊即可。对于管脚多而且密集的芯片,除了点焊外,可以采取拖焊,即在一侧的管脚上足锡然后利用烙铁将焊锡熔化往该侧剩余的管脚上抹去,熔化的焊锡可以流动,因此有时也可以将板子适宜的倾斜,从而将多余的焊锡弄掉。值得注意的是,不论点焊还是拖焊,都很容易造成相邻的管脚被锡短路。
