服装CAD概述.ppt

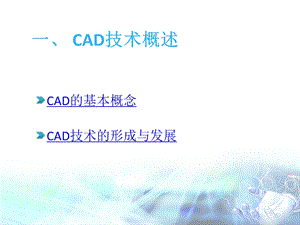

一、CAD技术概述,CAD的基本概念CAD技术的形成与发展,1.1 CAD的基本概念,“CADComputer Aided Design”计算机辅助设计”的英文缩写。CAD技术是20世纪最杰出的工程成就之一，其应用水平成为衡量一个国家技术发展水平及工业现代化水平的重要标志，被广泛应用于机械、电子、航空、航天、汽车、船舶、纺织、轻工、服装及建筑等各个领域。,1.2 CAD技术的形成与发展,第一阶段（20世纪5060年代）CAD技术的酝酿和形成时期 1958年，美国Calcomp公司研制出了世界上第一台滚筒绘图仪；1960年，美国MIT林肯研究所研制出了名为Sketchpod交互式图形系统；1964年，美国通用汽车公司和IBM公司合作，率先开发出了DAC-1（Design Augmented by Computer），用来进行汽车外型与结构设计。,服装CAD的发展阶段,1965年，美国洛克希德飞机公司和IBM公司联合推出了基于大型计算机的图形增强设计与制造软件包CADAM系统，用来进行飞机的设计与绘图。这一阶段的CAD系统的主要技术特征：交互式二维绘图和三维线框模型。,服装CAD的发展阶段,第二阶段（20世纪70年代）为CAD技术的成熟和应用时期 1970年，美国Applicon公司第一个推出了完整的CAD系统。同年，法国达索收飞机制造公司推出了三维曲面造型系统CATIA，实现了曲面设计加工CAD/CAM技术的一体化。,服装CAD的发展阶段,随后，出现了Turn-Key System(交钥匙系统)。这种系统是在小型机和超级小型机的基础上增加了图形处理功能，按分时处理的原则，一台主机可以带几个到几十个终端。主要技术特征：是自由曲线曲面生成算法和三维几何表面造型技术。,服装CAD的发展阶段,第三阶段（20世纪80年代），为CAD技术的完善与发展时期随着计算机制造技术的发展，使所有配套的软硬件都可以集成到一台工作站上。主要技术特征：实体造型理论和几何建模方法，各种各样的建模系统和二维、三维的参数化设计系统，以及两种建模方法互相交叉、互相融合优化的系统相继出现和使用。,服装CAD的发展阶段,第四阶段（20世纪90年代以来），为CAD技术的优化与普及时期。由于先进制造技术（如计算机集成制造系统、并行工程、敏捷制造）的影响，CAD技术呈现出日新月异的发展局面，使整个设计工作做到集成化、网络化、智能化。同时，由于个人计算机的普及，以微型计算机为硬件平台的CAD系统正在迅速崛起，成为主流。,二、服装CAD软件系统,服装CAD概述服装CAD发展状况服装CAD系统组成服装CAD系统的功能,2.1 服装CAD概述,CAD技术应用于服装设计领域，被称为“服装CAD”，即计算机辅助服装设计。实现了服装款式设计、结构设计、推档排料、工艺管理等一系列设计的计算机化。,2.2 服装CAD发展状况,1968年，美国Gerber公司推出了世界首套服装CAD系统MARCON。但只具有放码和排料两大功能。1972年，美国Gerber公司实现了服装CAD系统的商品化。随后，法国、日本、英国、西班牙、瑞士、德国、加拿大等国也相继研究推出了类似的服装CAD系统。,20世纪90年代以来，各个国家又陆续研制开发出了服装结构设计、样片设计、款式设计、数据库管理等模块，从而进一步完善了服装CAD系统，形成了服装CAD产品的系列化。,服装CAD技术的应用普及率对比：,2.3 服装CAD的系统组成,硬件配置,输入设备 输出设备,数字化仪,硬件介绍,样片、排料图的打印输出,绘图机,纸样切割机,自动裁床,自动铺布机,
