污水处理流程演示.ppt

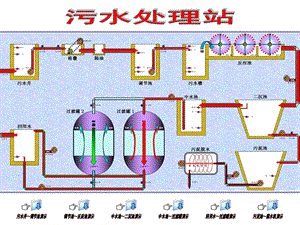

污水处理站,污水井调节池演示,调节池反应池演示,中水池二沉池演示,中水池过滤罐演示,回用水过滤罐演示,污泥池脱水机演示,污水井调节池,？,污水井调节池（水位告警）,污水井水位“超高”调节池水位“超高”调节池水位“超低”,污水井水位“超高”,有可能是污水井提升泵、相对应的电动阀不能正常工作,调节池水位“超高”,有可能是调节池提升泵、相对应的电动阀不能正常工作,调节池水位“超低”,有可能是污水井提升泵、相对应的电动阀不能正常工作,？,污水井调节池（送水演示）,污水井提升泵D1/2（主、备各1台）：50WQ/S402-1.5/2-PJ/1.5KW/380V提升泵对应电动阀F1/2（2台）：220V格栅D3/4（主、备各1台）：BG4828-2/0.12KW/380V格栅对应电动阀F3/4（2台）：220V水位开关：污水井超高/高/低水位W-CG/G/D,？,调节池反应池,？,调节池反应池（水位告警）,调节池水位“超高”调节池水位“超低”污水槽水位“超高”污水槽水位“超低”,调节池水位“超高”,有可能是调节池提升泵、相对应的电动阀不能正常工作,调节池水位“超低”,有可能是污水井提升泵、相对应的电动阀不能正常工作,污水槽水位“超高”,有可能是污水槽高位位开关作用不良,污水槽水位“超低”,有可能是污水槽低位开关作用不良、调节池提升泵及电动阀不能正常工作,？,调节池反应池（送水演示）,调节池提升泵D5/6（主、备各1台）：50WQ/C242-1.5/2/1.5KW/380V污水槽电动阀F5/6（主、备各1台）：220V反应池搅拌电机D7/8/9（3台）：1.1KW/380V调节池水位开关：超高/低/超低水位T-CG/D/CD污水槽水位开关：超高/高/低/超低水位C-CG/G/D/CD,？,？,二沉池中水池,二沉池中水池（水位告警）,二沉池水位“低位”中水池水位“超高”,二沉池水位“低位”,有可能是反应池缺水,中水池水位“超高”,有可能是二沉池高位开关不良、二沉池提升泵及对应的电动阀不能正常工作,？,二沉池中水池（送水演示）,二沉池排泥泵D10：GMP-31-50/0.75KW/380V排泥电动阀F7：220V中水池自吸泵D11/12（主、备各1台）：ZW65-25-30/5.5KW/380V二沉池水位开关：二沉池低水位E-D中水池水位开关：中水池超高/高/低水位Z-CG/G/D,？,二沉池污泥池（排泥演示）,二沉池每2小时执行一次排泥，每次排泥的时长为2分钟。到达排泥时间时，排泥电动阀F7打开，当F7完全打开后，排泥泵D10启动；2分钟后或是当二沉池到达低水位时，排泥泵D10停止。,？,中水池过滤罐（送水演示）,当过滤罐处在“正常状态”时，中间水池到达高水位，系统检测过滤罐电动阀F8/9，只要其中1个是打开的，中水池提升泵D11启动；当过滤罐“正常状态”结束或是中间水池到达低水位时，D11停止。当过滤罐处在“初始/顺冲状态”时，中间水池不在低水位，系统检测过滤罐电动阀F8/9，只要其中1个是打开的，中水池提升泵D11启动；当过滤罐“初始/顺冲状态”结束或是中间水池到达低水位时，D11停止。,？,？,中水池过滤罐,在“自动”方式下，1/2过滤罐自动交替投入使用，1过滤罐在投入使用时，2过滤罐停止使用，2过滤罐在投入使用时，1过滤罐停止使用，它们相互交替使用的时间周期为524小时。,设备构成,中水池过滤罐（设备构成）,电动阀F8/9（2台）：220V电磁阀门组1F16/2F16（12台）：220V压差开关（2台）：1过滤罐1YK、2过滤罐2YK,？,中水池过滤罐（1罐过滤）,？,中水池过滤罐（2罐过滤）,？,？,回用水池过滤罐,在“自动”方式下，1/2过滤罐自动交替投入使用，1过滤罐在投入使用时，2过滤罐停止使用，2过滤罐在投入使用时，1过滤罐停止使用，它们相互交替使用的时间周期为524小时。,设备构成,回用水过滤罐（设备构成）,电动阀F8/9（2台）：220V电磁阀门组1F16/2F16（12台）：220V反冲泵D13/14（主、备各1台）：7.5KW/380V 回用水罐水位开关：低水位H-D,？,回用水池过滤罐（1罐反冲）,？,回用水池过滤罐（2罐反冲）,？,？,二沉池污泥脱水机,二沉池污泥脱水机,抽泥泵D15：50WQ/C249-1.1/2/1.1KW/380V脱水电机D16：LW250/7.5KW/380V水位开关：污泥池低水位N-D,启动污泥脱水机D16，抽泥泵D15随之启动；停止污泥脱水机D16，抽泥泵D15随之停止，当污泥池到达低水位时，D15停止。,？,设备电控说明（1）污水井主提升泵D1 D1的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，只要调节池不到超高水位、污水井到达高水位时，F1/F3（或F4）打开，当F1/F3（或F4）完全打开后，D1启动；当调节池到达超高水位或是污水井到达低水位时，D1停止。在“手动”方式下，必须将主/备格栅也要切换到“手动”方式，首先按下控制柜面板上“主/备格栅手动启动”按钮，接着按下控制柜面板上“主提升手动启动”按钮，F1/F3（或F4）打开，当F1/F3（或F4）完全打开后，D1启动；按下控制柜面板上“主提升手动停止”按钮，D1停止。污水井备提升泵D2 D2的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，当调节池到达超低水位、并且污水井不在低水位时，F2/F3（或F4）打开，当F2/F3（或F4）完全打开后，D2启动；当调节池到达超高水位或是污水井到达低水位时，D2停止。在“手动”方式下，必须将主/备格栅也要切换到“手动”方式，首先按下控制柜面板上“主/备格栅手动启动”按钮，接着按下控制柜面板上“备提升手动启动”按钮，F2/F3（或F4）打开，当F2/F3（或F4）完全打开后，D2启动；按下控制柜面板上“备提升手动停止”按钮，D2停止。主提升电动阀F1 F1的“开/关”分为“自动”和“手动”2种控制方式。在“自动”方式下，当污水井主提升泵需要提升污水时，F1打开；当污水提升停止时，F1关闭。在“手动”方式下，按下控制柜面板上“主提升手动启动”按钮，F1打开；按下控制柜面板上“主提升手动停止”按钮，F1关闭。备提升电动阀F2 F2的“开/关”分为“自动”和“手动”2种控制方式。在“自动”方式下，当污水井备提升泵需要提升污水时，F2打开，当污水提升停止时，F2关闭。在“手动”方式下，按下控制柜面板上“备提升手动启动”按钮，F2打开；按下控制柜面板上“备提升手动停止”按钮，F2关闭。,设备电控说明（2）主格栅电动阀F3 F3的“开/关”分为“自动”和“手动”2种控制方式。在“自动”方式下，在单月（1、3、5、7、9、11）数里，当污水井提升污水时，F3打开；当提升污水停止时，F3关闭。在“手动”方式下，按下控制柜面板上“主格栅手动启动”按钮，F3打开；按下控制柜面板上“主格栅手动停止”按钮，F3关闭。备格栅电动阀F4 F4的“开/关”分为“自动”和“手动”2种控制方式。在“自动”方式下，在双月（2、4、6、8、10、12）数里，当污水井提升污水时，F4打开；当提升污水停止时，F4关闭。在“手动”方式下，按下控制柜面板上“备格栅手动启动”按钮，F4打开；按下控制柜面板上“备格栅手动停止”按钮，F4关闭。主格栅D3 D3的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，在单月（1、3、5、7、9、11）数里，当污水井提升污水时，D3启动；当提升污水停止时，D3停止。在“手动”方式下，按下控制柜面板上“主格栅手动启动”按钮，D3启动；按下控制柜面板上“主格栅手动停止”按钮，D3停止。备格栅D4 D4的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，在双月（2、4、6、8、10、12）数里，当污水井提升污水时，D4启动；当提升污水停止时，D4停止。在“手动”方式下，按下控制柜面板上“备格栅手动启动”按钮，D4启动；按下控制柜面板上“备格栅手动停止”按钮，D4停止。水位报警 当污水井水位到达超高时，系统报警。,设备电控说明（1）调节池主提升泵D5 D5的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，当污水槽到达低水位、调节池不在低水位时，F5打开，当F5完全打开后，D5启动；当污水槽到达高/超高水位或是调节池到达低/超低水位时，D5停止。在“手动”方式下，按下控制柜面板上“调节主提升手动启动”按钮，F5打开，当F5完全打开后，D5启动；按下控制柜面板上“调节主提升手动停止”按钮，D5停止。调节池备提升泵D6 D6的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，当污水槽到达超低水位、调节池不在低水位时，F6打开，当F6完全打开后，D6启动；当污水槽到达高/超高水位或是调节池到达低/超低水位时，D6停止。在“手动”方式下，按下控制柜面板上“调节备提升手动启动”按钮，F6打开，当F6完全打开后，D6启动；按下控制柜面板上“调节备提升手动停止”按钮，D6停止。主提升电动阀F5 F5的“开/关”分为“自动”和“手动”2种控制方式。在“自动”方式下，当调节池主提升泵需要提升污水时，F5打开；当污水提升停止时，F5关闭。在“手动”方式下，按下控制柜面板上“调节主提升手动启动”按钮，F5打开；按下控制柜面板上“调节主提升手动停止”按钮，F1关闭。,设备电控说明（2）反应池搅拌电机D7/8/9 D7/8/9的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，系统供电正常时，系统得电1分钟后，D7/8/9启动，并且每天24小时不间断运行。在“手动”方式下，分别按下控制柜面板上相应的“反应电机1/2/3手动启动”按钮，相关对应的D7/8/9启动；分别按下控制柜面板上相应的“反应电机1/2/3手动停止”按钮，相关对应的D7/8/9停止。水位报警 当调节池水位到达超高、污水槽水位到达超高/超低时，系统报警。备提升电动阀F6 F6的“开/关”分为“自动”和“手动”2种控制方式。在“自动”方式下，当调节池备提升泵需要提升污水时，F6打开，当污水提升停止时，F6关闭。在“手动”方式下，按下控制柜面板上“调节备提升手动启动”按钮，F6打开；按下控制柜面板上“调节备提升手动停止”按钮，F6关闭。,设备电控说明（1）二沉池排泥泵D10 D10的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，二沉池每2小时执行一次排泥，每次排泥的时长为2分钟。到达排泥时间时，F7打开，当F7完全打开后，D10启动；2分钟后或是当二沉池到达低水位时，D10停止。在“手动”方式下，按下控制柜面板上“排泥手动启动”按钮，F7打开，当F7完全打开后，D10启动；按下控制柜面板上“排泥手动停止”按钮，D10停止。排泥电动阀F7 F7的“开/关”分为“自动”和“手动”2种控制方式。在“自动”方式下，当二沉池排泥时，F7打开，当排泥结束时，F7关闭。在“手动”方式下，按下控制柜面板上“排泥手动启动”按钮，F7打开；按下控制柜面板上“排泥手动停止”按钮，F7关闭。中间水池主自吸泵D11 D11的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，当过滤罐处在“正常状态”时，中间水池到达高水位，系统检测F8/9，只要其中1个是打开的，D11启动；当过滤罐“正常状态”结束或是中间水池到达低水位时，D11停止。在“自动”方式下，当过滤罐处在“初始/顺冲状态”时，中间水池不在低水位，系统检测F8/9，只要其中1个是打开的，D11启动；当过滤罐“初始/顺冲状态”结束或是中间水池到达低水位时，D11停止。在“手动”方式下，按下控制柜面板上“中水主提升手动启动”按钮，F8/9中只要有1个是打开的，D11启动；按下控制柜面板上“中水主提升手动停止”按钮，D11停止。,设备电控说明（2）中间水池备自吸泵D12 D12的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，当过滤罐处在“正常状态”时，中间水池到达超高水位，系统检测F8/9，只要其中1个是打开的，D12启动；当过滤罐“正常状态”结束或是中间水池到达低水位时，D12停止。在“手动”方式下，按下控制柜面板上“中水备提升手动启动”按钮，F8/9中只要有1个是打开的，D12启动；按下控制柜面板上“中水备提升手动停止”按钮，D12停止。过滤罐进水电动阀F8/9 F8/9的“开/关”分为“自动”和“手动”2种控制方式。在“自动”方式下，F8/9自动交替打开或关闭，F8打开时F9关闭，F9打开时F8关闭，它们相互交替的时间周期为524小时。在“手动”方式下，将控制柜面板上“过滤手动选择”旋钮转到“1”位置，F8打开，F9关闭；将控制柜面板上“过滤手动选择”旋钮转到“2”位置，F9打开，F8关闭。水位报警 当中间水池水位到达超高、二沉池水位到达低时，系统报警。在过滤罐的反冲状态下，当中间水池水位到达超高时，系统不报警。,设备电控说明（1）过滤罐的切换投入使用 1/2过滤罐的切换投入使用分为“自动”和“手动”2种控制方式。在“自动”方式下，1/2过滤罐自动交替投入使用，1过滤罐在投入使用时，2过滤罐停止使用，2过滤罐在投入使用时，1过滤罐停止使用，它们相互交替使用的时间周期为524小时。在“手动”方式下，将控制柜面板上“过滤手动选择”旋钮转到“1”位置，1过滤罐投入使用，2过滤罐停止使用；将控制柜面板上“过滤手动选择”旋钮转到“2”位置，2过滤罐投入使用，1过滤罐停止使用。过滤罐初始状态 过滤罐的初始状态：系统得电初始，只要中间水池水位高于低水位，沙滤罐首先执行顺冲状态，此时只要求运行电磁阀1F1/2F1、顺冲排污电磁阀1F5/2F5、排气电磁阀1F6/2F6打开，其他电磁阀关闭，中间水池自吸泵D11/D12启动，此顺冲状态执行3分钟；如果在执行顺冲过程中，中间水池水位到达了低水位，则要求中间水池自吸泵D11/D12停止，并结束顺冲状态。过滤罐正常状态 过滤罐的正常状态：当过滤罐的初始顺冲状态结束后，过滤罐进入正常状态，此时要求运行电磁阀1F1/2F1、出水电磁阀1F2/2F2打开，其他电磁阀关闭，中间水池自吸泵D11/D12也恢复正常状态。,设备电控说明（2）过滤罐反冲状态 过滤罐的反冲状态：要求分为2种控制模式，一种是受时序的自动控制，另一种是受过滤罐出水压差开关1YK/2YK的控制，并且这2种控制模式可以进行手动切换。反冲状态时序自控模式：当每天的时间到达时分时，过滤罐进入反冲状态，只要回用水罐的水位不在低水位时，要求反冲进水电磁阀1F3/2F3、反冲排污电磁阀1F4/2F4打开，其他电磁阀关闭，中间水池自吸泵D11/D12停止，过滤罐反冲泵D13/D14启动执行反冲。反冲运行时间为15分钟。反冲状态压力开关自控模式：如果过滤罐出水压差开关1YK/2YK闭合（水压小于1.5MPa）时，过滤罐进入反冲状态，只要回用水罐的水位不在低水位时，要求反冲进水电磁阀1F3/2F3、反冲排污电磁阀1F4/2F4打开，其他电磁阀关闭，中间水池自吸泵D11/D12停止，过滤罐反冲泵D13/D14启动执行反冲。反冲运行时间为15分钟。过滤罐顺冲状态 过滤罐的顺冲状态：当过滤罐执行完反冲后，只要中间水池水位高于低水位，接着执行顺冲状态，此时只要求运行电磁阀1F1/2F1、顺冲排污电磁阀1F5/2F5、排气电磁阀1F6/2F6打开，其他电磁阀关闭，中间水池自吸泵D11/D12启动，此顺冲状态执行3分钟；如果在执行顺冲过程中，中间水池水位到达了低水位，则要求中间水池自吸泵D11/D12停止，并结束顺冲状态。,设备电控说明（1）过滤罐主反冲泵D13 D13的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，当过滤罐处在“反冲状态”时，只要回用水罐的水位不在低水位，系统检测F8/9，只要其中1个是打开的，并且控制柜面板上“反冲泵手动选择”旋钮旋转在“主泵”的位置时，D13启动；当过滤罐“反冲状态”结束或是回用水罐到达低水位时，D13停止。在“手动”方式下，按下控制柜面板上“主反冲泵手动启动”按钮，F8/9中只要有1个是打开的，并且控制柜面板上“反冲泵手动选择”旋钮旋转在“主泵”的位置时，D13启动；按下控制柜面板上“主反冲泵手动停止”按钮，D13停止。过滤罐备反冲泵D14 D14的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，当过滤罐处在“反冲状态”时，只要回用水罐的水位不在低水位，系统检测F8/9，只要其中1个是打开的，并且控制柜面板上“反冲泵手动选择”旋钮旋转在“备泵”的位置时，D14启动；当过滤罐“反冲状态”结束或是回用水罐到达低水位时，D14停止。在“手动”方式下，按下控制柜面板上“备反冲泵手动启动”按钮，F8/9中只要有1个是打开的，并且控制柜面板上“反冲泵手动选择”旋钮旋转在“备泵”的位置时，D14启动；按下控制柜面板上“备反冲泵手动停止”按钮，D14停止。水位报警当回用水罐水位到达低水位时，系统报警。,设备电控说明（1）污泥池抽泥泵D15 D15的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，启动污泥脱水机D16，D15随之启动；停止污泥脱水机D16，D15随之停止，当污泥池到达低水位时，D15停止。在“手动”方式下，按下控制柜面板上“抽泥手动启动”按钮，D15启动；按下控制柜面板上“抽泥手动停止”按钮，D15停止。污泥脱水机D16 D16的启停分为“自动”和“手动”2种控制方式。在“自动”方式下，按下控制柜面板上“脱水机启动”按钮，D16启动；按下控制柜面板上“脱水机停止”按钮，D16停止，当污泥池到达低水位时，D16停止。在“手动”方式下，按下控制柜面板上“脱水机启动”按钮，D16启动；按下控制柜面板上“脱水机停止”按钮，D16停止。,
