混凝土结构实体检验回弹法检测混凝土强度.ppt

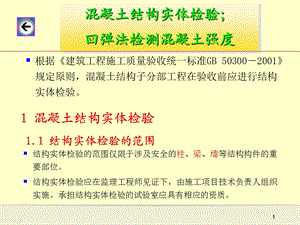

1,混凝土结构实体检验；回弹法检测混凝土强度,1.1 结构实体检验的范围,根据建筑工程施工质量验收统一标准GB 503002001规定原则，混凝土结构子分部工程在验收前应进行结构实体检验。,结构实体检验的范围仅限于涉及安全的柱、梁、墙等结构构件的重要部位。结构实体检验应在监理工程师见证下，由施工项目技术负责人组织实施。承担结构实体检验的试验室应具有相应的资质。,1 混凝土结构实体检验,2,1.2 结构实体检验的内容,结构实体检验的内容应包括：混凝土强度、钢筋保护层厚度以及工程合同约定的项目。,1.3 混凝土强度检验,混凝土强度检验，应以在混凝土浇筑地点制备并与结构实体同条件养护试件强度为依据。同条件养护试件的留置留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。,3,同条件养护试件的养护养护方法 同条件养护试件拆模后，放置在靠近相应结构构件的适当位置，并应采取同条件养护方法。等效养护龄期 同条件养护试件在达到等效养护龄期时进行强度试验。等效养护龄期：根据同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则确定。根据当地的气温和养护条件，等效养护龄期可取按日平均温度逐日累计达到600d时所对应的龄期，0及以下的龄期不计入;等效养护龄期不应小于14d，也不宜大于60d。,4,混凝土强度评定 同条件养护试件的强度代表值乘折算系数1.10后，按混凝土强度检验评定标准GBJ107-87评定混凝土强度是否合格。对混凝土强度的检验，也可根据合同的约定，采用非破损或局部破损的检测方法。委托检测机构进行检测 在下列情况下，应委托具有相应资质的检测机构按国家有关标准的规定进行检测。未能取得同条件养护试件强度同条件养护试件强度不合格,5,1.4 钢筋保护层厚度的检验,检验方法可采用非破损或局部破损的方法也可采用非破损方法并用局部破损方法进行校准。抽样数量对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件。对悬挑梁类、板类构件，应各抽取构件数量的50%。允许偏差 对梁类构件为+10mm，-7mm;对板类构件为+8mm，-5mm。,6,合格条件 对梁类、板类构件纵向受力筋的保护层分别进行验收。当检验的合格点率为90%及以上时，判为合格;当检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验;当按两次抽样总和计算的合格点率为90%及以上时，仍应判为合格;抽样检验不合格点的最大偏差均不应大于允许偏差的1.5倍。,7,2 回弹法检测混凝土强度,检测原因。缺少试块，或试块缺乏代表性，或试块试验结果不满足要求。工程实体质量监督抽查中监督检测；监理单位在工程监理中实施的平行检验；房屋改造中对混凝土质量的了解。商品房质量投诉中对混凝土强度的检测。执行标准回弹法检测砼抗压强度技术规程(JGJ/T23-2001),2.1 检测原因及执行标准,8,2.2 砼回弹设备,普通回弹仪,9,数显回弹仪,10,检测方式及抽检数量：结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：单个检测：适用于单个结构或构件的检测；批量检测：适用于在相同的生产条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件。抽检数量随机抽取不得少于总数的30%且构件数量不得少于10件。检测批量划分：同一层柱可作为一个批量进行检测；同一层梁、板作为另一个批量进行检测；构件选定后，布置测区应在构件的长度方向上均匀分布。另外，测区宜布置在混凝土受压或受剪部位。,2.3 强度检测抽样方案,11,2.4 砼构件测区的布置要求,测区：检测结构或构件混凝土抗压强度时的一个检测单元。,每一构件测区数不应少于10个；对尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；相邻两测区的间距应2m，测区离构件端部0.5m，且0.2m；测区面积控制在0.04m2为宜；测区应选在使回弹仪处于水平方向垂直检测混凝土浇筑侧面。当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面，并对回弹值修正。,12,不同类型构件的测区布置 1.带悬臂的梁（挑梁根部应有测区）,2.异型柱3.牛腿柱4.剪力墙布置测区应标有编号，并在测区示意图标记。,13,14,2.5 回弹值测量,测点的布置测点：在测区内进行的一个检测点称为测点。测点宜在测区范围内均匀分布，相邻两测点净距宜20mm。测点距距构件边缘或外露铁件宜30mm。测点不应在气孔或外露石子上，同一测点只应弹击一次。回弹方法检测时，弹仪的轴线应始终垂直于混凝土检测面，缓慢施压，准确读数，快速复位。每一个测区记取16个回弹值，回弹值读至1分度数。,15,2.6 碳化深度值测量,碳化深度检测方法回弹值测量完毕后，在测区表面形成直径约15mm的孔洞。采用浓度为1%的酚酞酒精溶液滴在孔壁边缘，当碳化界线清楚时，测量界线到混凝土表面的距离，测量3次，取平均值。测量碳化深度值，测点不少于测区数的30%，取其平均值为碳化深度值。当碳化深度值极差大于2.0时，应在每一测区测量碳化深度值。,碳化分界线,16,2.7 回弹值计算,从测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值进行平均。当回弹仪呈非水平方向检测混凝土侧面时，应进行修正。当回弹仪既非水平方向又非混凝土侧面时，应先按附录C对回弹值进行角度修正，再按附录D进行浇筑面修正。,式中：测区平均回弹值，精确至0.1；第i个测点的回弹值。,式中：非水平状态检测时测区的平均回 弹值，精确至0.1；非水平状态检测时回弹值修正值，可按本规程附录C采用。,17,18,19,20,测区混凝土强度换算值：根据测区平均回弹值和碳化深度值由附录A查表得出，泵送混凝土还应按附录B进行浇筑面修正。当测区数为10个及以上时，应计算强度标准差。平均值及标准差应按下列公式计算：,2.8 混凝土强度计算,式中：结构或构件测区混凝土强度换算值的平均值(MPa)，精确至0.1MPa；被抽检构件测区数之和；结构或构件测区混凝土强度换算值的标准差(MPa)，精确至0.01MPa。,21,结构或构件混凝土强度推定值()：应按下列公式确定：(1)当该结构或构件测区数少于10个时：(2)当该结构或构件的测区强度值中出现小于10.0MPa时：(3)当该结构或构件测区数不少于10个或按批量检测时：,22,计算机软件混凝土强度自动计算 软件根据回弹值自动计算和查表，执行标准：JGJ/T23-2001附录A 测区混凝土强度换算表，碳化深度大于6的，按6处理；附录B 泵送砼强度换算修正值，软件有“泵送混凝土”选项附录C 非水平状态检测时，软件中角度默认为0(水平状态)附录D 不同浇筑面的回弹修正值，软件默认为“侧面”软件同一界面只提供10个测区的录入和计算,对大批量回弹的，可用“Excel软件混凝土强度自动推定”。,计算机软件混凝土强度自动计算,Excel软件混凝土强度自动评定,23,24,
