混凝土试验方法.ppt

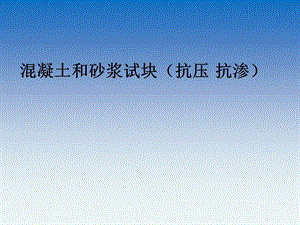

混凝土和砂浆试块（抗压 抗渗）,普通混凝土的组成,混凝土组成材料,集料（骨料）,粗骨料（石）,细骨料（砂）,外加剂（化学外加剂）,掺合料（矿物外加剂）,外加剂,水泥,水,GB50204-2015 混凝土结构工程施工质量验收规范GB/T50081-2002 普通混凝土力学性能试验方法标准GB/T50082-2009 普通砼长期性能和耐久性能试验方法标准GB/T70-2009砂浆基本性能试验方法标准GB/T50107-2010 混凝土强度检验评定标准,3.3、混凝土抗压强度试验,试验目的：,提供混凝土施工质量结果,提供混凝土施工工艺所须强度,混凝土的力学试验,一、混凝土强度基本性质,三、混凝土抗压强度试验,二、混凝土试件成型及养护,四、混凝土抗弯拉试验,五、混凝土抗渗试验,砼力学试验方法,六、混凝土强度评定,混凝土取样方法：,1.每100盘 不超过100m的同配合比混凝土取样次数不应少于一次。2.每一工作班拌制的同配合比混凝土，不足100盘和100m时取样次数不应少于一次。3.当一次连续浇筑同配合比混凝土超过1000m时，每200m取样不少于一次。4.对房屋建筑，每一层楼，同一配合比的混凝土，取样不应少于一次。,混凝土强度等级及划分：标准试件强度等级3个为一组以150mm150mm150mm试件，在温度202，相对湿度95%以上，养护28d，经受压力荷载，以N/mm2为试件的强度（MPa）。混凝土强度常见等级有：C10,C15,C20,C25,C30,C35,C40,C45,C50,C55,C60,11个。,砼试件制作,试模：有很多种,分圆柱体和非圆柱体，见表：,（150150150）mm砼试模,150mm的立方体标准尺寸试件,混凝土试件形状,尺寸：抗压：（150mm3）（100mm3）（200mm3）（150150300）mm 尺寸公差：试件的承压面平面度公差不得超过0.005d（边长）相邻的夹角应为90公差不得超过0.5。试件各边长，直径，和高的尺寸的公差不得超过1mm,成型后：在205环境下养护242h，折模编号，移入202，相对湿度95%环境下养护28d。,C25K5+325涵洞1#盖板28d2010.08.25,标准混凝土养护室：,喷雾管嘴,养护室试件摆放情况,养护架,不符合的混凝土试件,严重缺角,破裂孔洞,尺寸超标,1.4.3、标准养护龄期为28d（以搅拌加水开始算起），非标准龄期为1d，3d、7d、60d、90d、180d。1.4.4、至试验龄期时，自养护室取出试件，继续保持其湿度不变。如是同条件养护的试件，应尽量保持与构件相同干湿状态进行试验。,龄期计算,28d计算原则:1、突出来的算大月，31d。成型日期-3天为试验日期；2、凹进去的算小月，30d。成型日期-2天为试验日期；3、2月份特殊：如闰年只有28d就不要减，如2月共有29d的，就-1d即为试验日期。3d问题：成型日期直接加3d就是试验日期。,龄期计算举例,成型日期 28试验日期 4月12日 5月10日 5月12日 6月9 日 9月20日 10月18 日 7月25日 8月22 日 2月21日（只有28d）3月21 日 2月25日（只有29d）3月24 日,注意事项：,试模平面凹凸不平和夹角90偏差，造成单点受力和偏心受压；装料不均匀，造成不密实，影响强度；振动和插捣不密实，造成蜂窝孔洞影响强度；成型面超高，增加承压面积，提高强度；养护不规范,直接影响砼强度.,压力机,砼立方体抗压强度试验,加载，连续而均匀。,3.2.2、砼立方体抗压强度试验,2.3.8、记数：当试件接近破坏而开始迅速变形时，应停止调整油门，直至试件破坏，记下破坏极限荷载。2.4、试验结果：2.4.1 fcu=F/A fcu-砼抗压强度（MPa）F-极限荷载（N）A-受压面积（mm2）,3.2.2、砼立方体抗压强度试验,2.4.2、以3个试件算术平均值为测定值，精确至0.1MPa。2.4.3、最大值或最小值与中间值之差超过15%时取中间值,两者都超过15%时,该组试件无效。2.4.4、当砼强度等级C60时，应用标准试件。2.4.5、当砼强度等级 C60时，非标准试件应尺寸换算系数。,3.2.2、砼立方体抗压强度试验,附录C结构实体混凝土同条件试件,C.0.3结构混凝土强度通常低于标准养护条件下的混凝土强度。主要由于同条件养护试件养护条件与标准养护条件的差异，包括温度，湿度等条件的差异。同条件养护试件检验时，可将每组试件的强度值除以0.88.主要考虑到实际混凝土结构及同条件养护试件可能失水等不利于强度增长的因素，经试验研究及工程调查而确定的。,底板拆除混凝土强度要求,1、板：当跨度2m时为50。2、梁、拱、壳：当跨度8m时为75%；当跨度8m时为100。3、悬臂构件：不管跨度多大，均必须达到100。,混凝土强度的基本性质,内因：,外因：,胶凝材料质量,集料规格质量,水泥与骨料界面的强度,环境温湿度及养护方法,施工技术条件,实验条件与操作水平,影响强度因素：,建筑砂浆基本性能试验方法标准 JGJ/T70-2009,3.1.1建筑砂浆试验用料从同一盘砂浆或同一车砂浆中取样。取样量不少于试验所需量的4倍。3.1.2当施工过程中进行砂浆试验时，砂浆取样方法按相应的施工验收规范执行，并宜在现场搅拌点或预拌砂浆卸料点的至少3个不同部位及时取样。对于现场取得的试样，试验前应人工搅拌均匀。3.1.3从取样完毕到开始进行各项性能试验，不宜超过15min。,取样,1.1试模：70.770.770.7（mm）立方体。1.2压力试验机：精度1%，其量程应能使试件预期破坏荷载值在量程的20%-80%范围内。,1、主要仪器设备,2.1选择试验机的量程范围。2.2读盘的调零。2.3检查试件的尺寸等情况。,2、操作前准备,3、操作步骤3.1试样从养护地点取出后，尽快进行试验。以免试样内部的温、湿度发生显著变化。3.2将试样放在试验机的下压板上，试样的承压面积应与成型时的顶面垂直。试样的中心应与试验机下压板中心对准。开动试验机，建筑砂浆的试验应连续而均匀的加荷，加荷速度应为每秒种0.251.5kN砂浆强度不大于2.5MPa时，宜取下限，当试样接近破坏而开始迅速变形时，停止调整试验机油门，直至试样破坏。然后记录破坏荷载。,4、数据处理砂浆立方体抗压强度应按下式（1）计算：Fm,cu=式中：Fm,cu 砂浆立方体试样抗压强度（Mpa）Nu破坏荷载（N）A样承压面积（mm2）K 折算系数，取1.35 砂浆立方体抗压强度计算应精确到0.1MPa,以3个试件算术平均值为该组试件的砂浆立方体强度平均值，精确至0.1MPa。当三个测值最大值或最小值与中间值之差超过15%时，应把最大值及最小值一并舍去，取中间值作为该组试件的抗压强度值。当两个测值与中间值均超过中值的15%时,该组试验结果应为无效。,5、结果评定,GB/T50082-2009普通混凝土长期性能和耐久性能试验方法标准,GB/T50082-2009普通混凝土长期性能和耐久性能试验方法标准,抗渗试验示意图,试件制备,在标准条件下养护龄期为28d,抗渗试件,抗水渗透试验,6.1渗水高度法6.1.1本方法适用于以测定硬化混凝土在恒定水压力下的平均渗水高度来表示的混凝土抗水渗透性能。6.1.2试验设备应符合下列规定：1、混凝土抗渗仪应符合现行行业标准混凝土抗渗仪JG/T249的规定，并应能使水压按规定的制度稳定地作用在试件上。抗渗仪施加水压力范围应为（0.1-2.0)MPa.,抗水渗透试验,2、试模应采用上口内部直径为175mm、下口内部直径为185mm和高度为150mm的圆台体。3、密封材料宜用石蜡加松香或水泥加黄油等材料，也可采用橡胶套等其他有效密封材料。4、梯形板应采用尺寸为200mmX200mm透明材料制成，并画有十条等间距、垂直于梯形底线的直线。,抗水渗透试验,5、钢尺的分度值应为1mm；6、钟表的分度值应为1min；7、辅助设备应包括螺旋加压器、烘箱、电炉、浅盘、铁锅和钢丝刷等。8、安装试件的加压设备可为螺旋加压或其他加压形式，压力应能保证将试件压入试件套内。,烘箱,浅盘,抗水渗透试验材料及工具,铁锅,钢丝刷,螺旋加压器,试验步骤,仪器准备,试件的准备,试件的制作,试验步骤,试件的准备,试验步骤,试件的准备,试验步骤,试件的测试,试件的准备,试验步骤,试件的制作,试件的测试,试件的准备,试验步骤,试验步骤,试验步骤,试件的准备,试验步骤,试件的测试,试件的准备,试验步骤,试件的测试,试件的准备,试验步骤,试件的制作,试件的测试,试件的准备,试验步骤,试件的制作,试件的测试,试件的准备,试验步骤,试件的制作,试件的准备,试验步骤,制作试模,试件的制作,试件的准备,试验步骤,试件的养护,试件的制作,试件的准备,试验步骤,抗渗试验设备,抗水渗透试验,6.1.3抗水渗透试验应按照下列步骤进行：1、抗水渗透试验以6个试件为一组。2、试件拆模后，用钢丝刷刷去两端面的水泥浆膜，并立即将试件送入标准养护室进行养护。,打磨试件两端,抗渗试样装模,3、抗水渗透试验的龄期为28d。在到达试验龄期的前一天，从养护室取出试件，并擦拭干净。待试件表面晾干后，应按下列方法进行试件密封：1)用石蜡密封时，在试件侧面裹涂一层熔化的内加少量松香的石蜡。然后应用螺旋加压器将试件压入经过烘箱或电炉预热过的试模中，使试件与试模底平齐，在试模变冷后解除压力。试模的预热温度，以石蜡接触试模，即缓慢熔化，但不流淌为准。,试样装模流程,试样装模流程,2)用水泥加黄油密封时，其质量比应为（2.5-3):1.用三角刀将密封材料均匀地刮涂在试件侧面上，厚度应为（1-2)mm。应套上试模并将试件压入，应使试件与试模底齐平。3）试件密封也可以采用其他更可靠的密封方式。,滚涂石蜡,试样装模流程,4，试件准备好之后，启动抗渗仪，并开通6个试位下的阀门，使水从6个孔中渗出，水应充满试位坑，在关闭6个试位下的阀门后应将密封好的试件安装在抗渗仪上。,抗水渗透试验,5，试件安装好以后，应立即开通6个试位下的阀门，使水压在24h内恒定控制在（1.2士0.05)MPa，且加压过程不大于5min，以达到稳定压力的时间作为试验记录起始时间（精确至Imin)。,抗水渗透试验,在稳压过程中随时观察试件端面的渗水情况，当有某一个试件端面出现渗水时，应停止该试件的试验并应记录时间，试件的高度作为该试件的渗水高度。对于试件端面未出现渗水的情况，应在试验24h后停止试验，并及时取出试件。在试验过程中，当发现水从试件周边渗出时，应重新按标准规定进行密封。,出现渗水,抗水渗透试验,6，将从抗渗仪上取出来的试件放在压力机上，在试件上下两端面中心处沿直径方向各放一根直径为6mm的钢垫条，确保它们在同一竖直平面内。然后开动压力机，将试件沿纵断面劈裂为两半。试件劈开后，应用防水笔描出水痕。,抗水渗透试验,7，应将梯形板放在试件劈裂面上，并用钢尺沿水痕等间距量测10个测点的渗水高度值，读数应精确至Imm。当读数时遇到某测点被骨料阻挡，可以靠近骨料两端的渗水高度算术平均值来作为该测点的渗水高度。,抗水渗透试验,6.1.4试验结果计算及处理应符合下列规定：1试件渗水高度应按下式进行计算：式中：h;第i个试件第J个测点处的渗水高度（mm);hi第i个试件的平均渗水高度（mm)。应以10个测点渗水高度的平均值作为该试件渗水高度的测定值。,抗水渗透试验,2一组试件的平均渗水高度应按下式进行计算。式中：h一组6个试件的平均渗水高度（mm)。应以一组6个试件渗水高度的算术平均值作为该组试件渗水高度的测定值。,结论：渗水高度越小，抗 渗 强 度 越 大！,抗水渗透试验,6.2逐级加压法6.2.1本方法适用于通过逐级施加水压力来测定以抗渗等级来表示的混凝土的抗水渗透性能。6.2.3试验步骤应符合下列规定：1、首先应按本标准第6.1.3条的规定进行试件的密封和安装。,抗渗试件装模及压模,逐级加压法,试验时，水压应从0.1MPa开始，以后应每隔8h增加0.1MPa水压，并应随时观察试件端面渗水情况。当6个试件中有3个试件表面出现渗水时，或加至规定压力（设计抗渗等级）在8h内6个试件中表面渗水试件少于3个时，可停止试验，并记下此时的水压力。在试验过程中，当发现水从试件周边渗出时，应按本标准第6.1.3条的规定重新进行密封。6.2.4混凝土的抗渗等级应以每组6个试件中有4个试件未出现渗水时的最大水压力乘以10来确定。,压力表,初始水压0.1MPa,0小时,控制开关,电源开关,6,5,4,3,2,1,测试开始,抗水渗透试验,压力表,电源开关,8小时,水压0.2MPa,控制开关,1,2,3,4,5,6,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,关掉1号开关,控制开关,关掉1号开关,电源开关,控制开关,关掉1号开关,电源开关,控制开关,关掉1号开关,电源开关,控制开关,电源开关,抗水渗透试验,压力表,16小时,水压0.3MPa,电源开关,控制开关,6,5,4,3,2,1,关掉4号开关,抗水渗透试验,压力表,24小时,水压0.4MPa,电源开关,控制开关,6,5,4,3,2,1,关掉5号开关，记录此时水压力，停止实验,抗水渗透试验,逐级加压法等级确定,混凝土的抗渗等级应按下式计算：P=10H-1式中：P混凝土抗渗等级；H 6个试件中有3个试件渗水时的水压力（MPa).,砂浆抗渗性能试验,抗渗性能试验应使用下列仪器：1.金属试模：应采用截头圆锥形带底金属试模，上口直径应为70mm，下口直径应为80mm，高应为30mm。2.砂浆渗透仪。,抗渗性能试验,试验步骤抗渗试验应按下列步骤进行：1.应将拌合好的砂浆一次装入试模中，并用抹刀均匀插捣 15次，再颠实5次，当填充砂浆略高于试模边缘时，应用抹刀以45角一次性将试模表面多余的砂浆刮去，然后再用抹刀以较平的角度在试模表面反方向将砂浆刮平，应成型 6 个试件；,抗渗性能试验,2.试件成型后，应在室温205的环境下，静置242h 后再脱模。试件脱模后，应放入温度202，湿度90%以上的养护室养护至规定龄期。试件取出待表面干燥后，应采用密封材料密封装入砂浆渗透仪中进行抗渗试验；,抗渗性能试验,3.抗渗试验时，应从0.2 MPa 开始加压，恒压2h 后增至0.3MPa，以后每隔1h 增加0.1 MPa，当 6 个试件中有 3 个试件表面出现渗水现象时，应停止试验，记下当时水压。在试验过程中，当发现水从试件周边渗出时，应停止试验，重新密封后再继续试验。,抗渗性能试验,4.砂浆抗渗压力值应以每组 6 个试件中 4 个试件未出现渗水时的最大压力计，并应按下式计算：P H 0.1 式中：P 砂浆抗渗压力值（MPa），精确至0.1 MPa；H 6 个试件中 3 个试件出现渗水时的水压力（MPa）。,谢 谢,谢谢,
