猪场设计图纸1.ppt

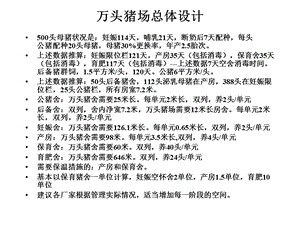

万头猪场总体设计,500头母猪状况是：妊娠114天，哺乳21天，断奶后7天配种，每头 公猪配种20头母猪，母猪30%更换率，年产2.5胎次。上述数据推算：妊娠限位栏121天，产房35天（包括消毒），保育舍35天（包括消毒），育肥117天（包括消毒）-上述数据7天空舍消毒时间。后备猪群饲，1.5平方米/头，120天。公猪6平方米/头。上述数据推算：50头后备猪舍，112头泌乳母猪在产房，388头在妊娠限位栏，25头公猪栏，所有房宽7.2米。公猪舍：万头猪舍需要25米长。每单元2米长，双列，养2头/单元后备舍：双列，舍内净宽7.2米，万头猪场需要12米长房舍。每单元2米长，双列，养2头/单元妊娠舍：万头猪舍需要126.1米长。每单元0.65米长，双列，养2头/单元产房：万头猪舍需要98米。每单元3.5米长,双列，养4头/单元保育舍：万头猪舍需要60米。双列，养40头/单元育肥舍：万头猪舍需要646米。双列，养24头/单元需要保温措施的：产房和保育舍。基本以保育猪舍一单位计算，妊娠空怀舍2单位，产房1.5单位，育肥10单位建议各厂家根据管理实际情况，适当增加每一阶段的空间。,公猪舍,3.1m,2m,1头,自动饮水器,公猪与妊娠母猪，空怀母猪在同一栋猪舍,后备母猪舍,3.1m,2m,4头,自动饮水器,妊娠空怀舍,1m,2m,0.3m,0.8m,0.65m,漏缝地板,食槽水槽,产房侧面图,720cm,230cm,80cm,100cm,30cm,产房,1m,2m,0.8m,0.65m,0.4m,0.3m,漏缝地板,食槽水槽,产房内部立体图,仔猪自动饮水器,50cm,产房保暖设备,走廊,水泥板,漏缝地板,仔猪饮水器,热水管,食槽,产房侧面图,720cm,230cm,80cm,100cm,30cm,产房水管安装示意图,水泥层,热水管,锯末层,炉渣层,产房限位栏,保育舍,自动饮水器,自动料槽,漏缝地板,230cm,50cm,200cm,30cm,30cm,保育舍,自动饮水器,自动料槽,漏缝地板,230cm,50cm,200cm,30cm,30cm,保育舍示意图,100cm,230cm,30cm,50cm,720cm,保育舍单元房立体图,仔猪进舍和转圈靠人工抱进抱出,走廊,房子外墙,排粪沟,200cm,230cm,50cm,地热管道,离地面30cm,50cm,自动饮水器,30cm,保育舍的关键，是保温和无贼风，地热取暖，休息地方密闭，休息间3平方米，可以保育到25公斤/窝仔猪,保育舍地板断面图,热水管,锯末层,水泥层,土层,因为地板高于地面，会保持休息处干燥，便于粪尿自动滑落,炉渣层,保育舍保温装置,地下热水管,育肥猪猪圈建筑俯视图,每圈10-12头,钢筋节约空间,不同猪只需要温度,阶段 温度配种其 18-22妊娠期 18-22分娩期 21-25哺乳期仔猪29-32小猪 21-28育肥猪 16-20,通风,通风率最小0.375m/小时/公斤体重最大1.900m/小时/公斤体重,
