solidwors有限元分析步骤.docx

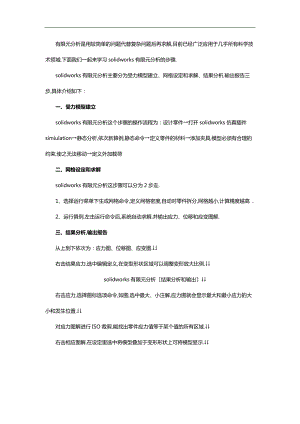

有限元分析是用较简单的问题代替复杂问题后再求解,目前已经广泛应用于几乎所有科学技术领城.下面我们一起来学习solidworks有限元分析的步骤.solidworks有限元分析主要分为受力模型建立、网格设定和求解、结果分析,输出报告三步,具体介绍如下：一、受力模型建立solidworks有限元分析这个步骤的操作流程为：设计零件打开solidworks仿真插件simiulation静态分析,依次新算例,静态命令定义零件的材料添加夹具,模型必须有合理的约束,使之无法移动定义外加载荷二、网格设定和求解solidworks有限元分析这步骤可以分为2步走.1、选择运行菜单下生成网格命令,定义网格密度,自动对零件拆分,网格越小,计算精度越高 .2、运行算例,左击运行命令后,系统自动求解,并输出应力、位移和应变图解.三、结果分析,输出报告从上到下依次为：应力图、位移图、应变图.右击结果应力,选中编辑定义,在变型形状区域可以调整变形放大比例.solidworks有限元分析结果分析和输出右击应力,选择图标选项命令,如图,选中最大、小注解,应力图就会显示最大和最小应力的大小和发生位置.对应力图解进行ISO裁剪,能找出零件应力值等于某个值的所有区域.右击相应图解,在设定里选中将模型叠加于变形形状上可将模型显示.生成分析报告,选择报表,选择输出包括部分和报表途径,定义输出格式,就可以生成报告.以上solidworks有限元分析步骤由精攻开物教育整理提供.精攻开物教育是一家专业从事职业技能教育培训和教学产品研发的高科技教育公司,专注于机械工业设计研究与教学产品的研发工作,目前开设了SolidWorks非标机械设计、UG模具设计课程、UG数控编程、UG工业产品设计、AutoCAD设计、PLC电气自动化控制等课程.精攻开物教育的讲师全部是在工厂一线有着多年设计经验的工程师和技师,所有的课件也是老师们在一线工厂工作时的设计案例,教学风格以生产要求为主.学员加入VIP系统学习班后,课前课后有专业的老师给学员辅导在学习中、工作中遇到的各种问题.更多详情,请登录精攻开物教育官网咨询.
