综合布线、监控系统、机房装修施工手册及安装规范.docx

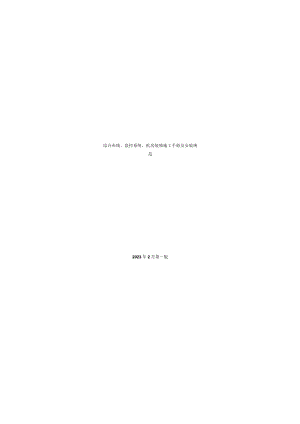

综合布线、监控系统、机房装修施工手册及安装规范2023年2月第一版综合布线、监控系统、机房装修施工手册及安装规范目录第一章：综合布线施工1一、适用范围1二、施工准备1（一）技术准备1（二）材料设备要求1（）主要机具1（四）作业条件1三、施工工艺2（-）工艺流程2（二）操作工艺2四、质量标准8（一）主控项目8（二）一般项目8五、成品保护10六、应注意的质量问题10七、环境、职业健康安全管理措施11第二章：闭路电视监控系统安装工艺标准12一、适用范围12二、施工准备12（一）技术准备12（二）材料、设备准备12（三）机具准备12（四）作业条件13（五）技术准备13（六）操作工艺13三、安装规范22（一）摄像机安装规范23（二）线缆部分规范23（三）网络箱安装规范25（四）立杆规范26四、常见安全隐患及其预防措施27第三章：机房设备安装规程31一、基本要求31二、机柜及控制台安装规程31三、机柜安装标准32四、控制台安装标准54附：常用弱电及电气设计规范、标准目录64第一章综合布线施工手册一、适用范围适用于建筑弱电和建筑群综合布线系统安装工程。二、施工准备（一）技术准备1 .在安装工程开始以前应明确中心机房、设备间位置，此乃确定光纤、线缆路由走向的最重要也是最基本要求。2 .对建筑和环境条件进行检查,是否具备条件方可开工，若是新建大楼综合布线最佳进场时间是和装修同步进行。3 .熟悉方案中信息点分布,并与建设单位一同确定信息点在每个房间的具体的位苴。（二）材料设备要求1.传输部分：双绞电缆线、光缆等。2.机房部分：机柜、配线架、理线架、配线模块、光跳线、信息跳线等。3 .配线间部分：墙柜、配线架、理线架、配线模块、光跳线、信息跳线等。4 .终端部分：信息插座（单口、双口、四口）。5.其他材料：接线盒、地面插座、塑料线槽、线管及其附件。塑料线槽其敷设场所的环境温度不得低于-ISaC,其阻燃性能氧指数不应低于27%。（）主要机具1 .安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉钏枪、手电钻、台钻、高凳等。2 .测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、$XF尺、小线、线坠等。3 .专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。（四）作业条件1 .线缆沟、槽、管、箱、盒施工完毕。2 .土建装修工程完工，线路全部贯通。3 .配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。三、施工工艺（一）工艺流程管路敷设÷线缆敷设÷设备安装÷线缆端接->系统调试÷检查验收。（二）操作工艺1 .管路敷设（桥架）（1）确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的硫密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立（支）柱。（2）荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。（3）确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格，托臂的长度,支柱的长度、间距,桥架的宽度和层数。（4）确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。（5）绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。（6）如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。（7）弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。（8）电缆桥架安装要求：1）槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。2）电缆桥架与用电设备交越时，其间的净距不小于0.5ro3）两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6mo4）在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化,也可用局部大样图或剖面图表示。5）桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。6）电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。7）电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。8）电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时，在缆线的首、尾、转弯及每间隔35米处进行固定。9）在吊顶内设置时,槽盖开启面应保持80亳米的垂直净空,线槽截面利用率不应超过50%。10）布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。11）在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。12）桥架水平敷设时,支撑间距一般为L5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。2 .线缆敷设管路采用地下通信管网时，应符合国家现行标准通信管道工程施工及验收技术规范（YDJ39）中相关规定。3 2）线缆敷设一般应符合下列要求：1）线缆的布放应自然平直，线缆间不得缠绕、交叉等。2）线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。3）线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。4）对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。5）线缆端接后应有裕量。在交接间、设备间对绞电缆预留长度，一般为O.5mIm；工作区为1Omrn30mm；光缆在设备端预留长度一般为3m5m,有特殊要求的应按设计要求预留长度。6）线缆的弯曲半径应符合下列规定：对绞电缆的弯曲半径应大于电缆外径的8倍。主干对绞电缆的弯曲半径应至少为电缆外径的10倍。光缆的弯曲半径应大于光缆外径的20倍。7）采用牵引方式敷设大对数电缆和光缆时，应制作专用线缆牵引端头。8）布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为IOm/min。9）布放线缆的牵引力，应小于线缆允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。10）对绞电缆与电力电缆最小净距应符合表21-10的规定，与其他管线最小净距应符合表21-11的规定。（3）地面线槽和暗管敷设线缆应符合下列规定：1）敷设管道的两端应有标志，并做好带线。2）敷设暗管宜采用钢管或阻燃硬质（PVe）塑料管，暗管敷设对绞电缆时，管道的截面利用率应为25%30%。3）地面线槽应采用金属线槽，线槽的截面利用率不应超过40%04）采用钢管敷设的管路，应避免出现超过2个90。的弯曲（否则应增加过线盒），且弯曲半径大于管径的6倍。（4）安装电缆桥架和线槽敷设线缆应符合下列规定：1）桥架顶部距顶棚或其他障碍物不宜小于300mm,桥架内横断面利用率不应超过50%。2）电缆桥架、线槽内线缆垂直敷设时，在线缆的上端和每间隔L5m处,应将线缆固定在桥架内支撑架上：水平敷设时，线缆应顺直，尽量不交叉，进出线槽部位、转弯处的两侧300mm处设置固定点。3）在水平、垂直桥架和垂直线槽中敷设线缆时，应对线缆进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他电缆应根据线缆的类型、缆径、线缆芯数分束绑扎。绑扎间距不宜大于1.5m,绑扣间距应均匀、松紧适度。（5）在竖井内采用明配管、桥架、金属线槽等方式敷设线缆，应符合以上有关条款要求。竖井内楼板孔洞周边应设置50mm的防水台，洞口用防火材料封堵严实。建筑群子系统采用架空管道、直埋、墙壁明配管（槽）或暗配管（槽）敷设电缆、光缆施工技术要求应参照国家现行标准市内电话线路工程施工及验收技术规范（YDJ38）、电信网光纤数字传输系统工程施工及验收暂行技术规定（YDJ50）的相关规定执行。3.设备安装（1）机柜安装1）按机房平面布置图进行机柜定位，制作基础槽钢并将机柜稳装在槽钢基础上。2）机柜安装完毕后，垂直度偏差不应大于21m,水平偏差不应大于2mm；成排柜顶部平直度偏差不应大于4mm。3）机柜上的各种零部件不得脱落或损坏。漆面如有脱落应予以补漆，各种标志完整清晰。4）机柜前面应留有L5m操作空间，机柜背面离堵距离应不小于1m,以便于操作和检修。5）壁挂式箱体底边距地应符合设计要求，若设计无要求，安装高度宜为L4m06）在机柜内安装设备时，各设备之间要留有足够的间隙，以确保空气流通，有助于设备的散热。（2）配线架安装1）采用下出线方式时，配线架底部位置应与电缆进线孔相对应。2）各直列配线架垂直度偏差应不大于2mm。3）接线端子各种标志应齐全。各类配线部件安装1）各部件应完整无损，安装位置正确，标志齐全。2）固定螺钉应紧固，面板应保持在一个水平面上。接地要求安装机柜、配线设备、金属钢管及线槽接地体的接地电阻值应不大于1,接地导线截面、颜色应符合规范要求。4.线缆端接线缆端接的般要求：1）线缆在端接前，必须检查标签编号，并按顺序端接。2）线缆终端处必须卡接牢固、接触良好。3）线缆终端安装应符合设计和产品厂家安装手册要求。（2）对绞电缆和连接硬件的端接应符合下列要求：1）使用专用剥线器剥除电缆护套，注意不得刮伤绝缘层，且每对对绞线应尽量保持扭绞状态。非扭绞长度-io-对于5类线应不大于13mm：4类线应不大于25mm。对绞线间应避免缠绕和交叉。2）对绞线与8位模块式通用插座（PJ45）相连时，必须按色标和线对顺序进行卡接，然后采用专用压线工具进行端接。插座类型、色标和编号应符合图21-16的规定。3）对绞电缆与RJ458位模块式通用插座的卡接端子连接时，应按先近后远、先下后上的顺序进行卡接。4）对绞电缆的屏蔽层与插接件终端处屏蔽罩必须可窕接触，线缆屏蔽层应与插接件屏蔽罩360。圆周接触，接触长度不宜小于IOmmc（3）光缆芯线端接应符合下列要求：1）光纤熔接处应加以保护，使用连接器以便于光纤的跳接。2）连接盒面板应有标志。3）光纤跳线的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。4）光纤熔接的平均损耗值为0.ISdB,最大值为O.3dB°各类跳线的端接1)各类跳线和插件间接触良好，接线无误，标志齐全。跳线选用类型应符合设计要求。2)各类跳线长度应依据现场情况确定，一般对绞电缆不应超过5m,光缆不应超过IOrn。5.系统调试(1)综合布线系统测试包括：电缆系统电气性能测试及光纤系统性能测试，测试记录表格参见现行国家标准建筑与建筑群综合布线系统工程验收规范(GB/T50312)第7.0.1条，通常测试仪器具有存储测试记录功能，可自动输出打印记录。电气性能测试仪按照二级精度，应达到表21-12的要求。(3)电缆、光缆测试仪器必须经过计量部门校验，并取得合格证后，方可在工程中使用。(4)测试仪应能测试3类和5类对线电缆布线系统和光纤链路。测试仪表对于一个信息插座的电气性能测试时间宜在2050s之间。6.竣工验收(1)系统工程验收应按现行国家标准建筑与建筑群-12-综合布线系统工程验收规范(GBT50312)附录A表内所列的项目进行检验，若发现不合格项目应及时纠正。(2)系统工程若采用计算机管理和维护，应按专项进行验收。四、质量标准(一)主控项目1.线缆敷设和端接的检测要求：对以下各项进行检测，要求检测结果符合现行国家标准建筑与建筑群综合布线系统工程验收规范(GB/T50312)中第5.1.1、6.0.2、6.O.3条的规定：线缆的弯曲半径。(2)预埋线槽和暗管的敷设。(3)电源线与综合布线系统线缆应分隔布放，线缆间的最小净距离应符合设计要求。(4)建筑物内电、光缆暗管敷设及与其他管线最小净距。对绞电缆芯线终接。光纤连接损耗值。2.建筑群子系统采用架空、管道、直埋敷设的电、光缆，应符合本地网通信线路工程验收的相关规定。3.机柜、配线架的安装检测除应符合第21.6.3.2条2款中(4)及3款的规定以外，还应符合下列要求：(1)卡人配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序。端接于RJ45口的配线架的线序及排列方式按T568A或T568B端接标准进行端接，但必须与信息插座模块的线序排列使用同一种标准。4 .信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。5 .防雷接地电阻值应符合设计要求，设备金属外壳及器件、线缆屏蔽接地线截而，色标应符合设计要求;接地端连接导体应牢固可靠。6 .应采用专用测试仪器对系统的各条链路进行综合布线系统性能检测，其内容包括工程电气性能检测和光纤特性检测，系统的信号传输技术指标应符合设计要求。(二)一般项目7 .线缆端接应符合第21.6.3.2条4款中的规定。8 .各类跳线的终接应符合第21.6.3.2条4款中的规定。9 .机柜、配线架安装除应符合第21.63.2条3款中(1)、(2)的规定外，还应符合以下要求：机柜不宜直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后铺设活动地板，底座水平误差每米不应大于2mm。背板式跳线架应经配套的金属背板及接线管理架安装在可能的墙壁上，金属背板与墙壁应紧固。(3)壁挂式机柜底面距地面不宜小于300mmo(4)桥架或线槽应直接进入机架或机柜内(5)接线端子各种标志应齐全。10 信息插座的安装要求应执行现行国家标准建筑与建筑群综合布线工程验收规范(GB/T50312)第4.0.3条的规定。11 光纤芯线终端的连接盒面板应有标志。12 采用计算机进行综合布线系统管理和维护时，下列内容的检测结果应符合设计要求：(1)中文平台、系统管理软件。-is-(2)显示所有硬件设备及其楼层平面图。(3)显示干线子系统和配线子系统的元件位置。(4)实时显示和登录各种硬件设施的工作状态。五、成品保护(一)系统设备安装时，不得损坏建筑物，并保持墙面清洁。(二)安装设置在吊顶内的线缆、线槽时，不得损坏龙骨和吊顶。(H)应对安装完毕的设备采取必要的保护措施，防止损坏及污染。地面线槽出线口应加强防水措施。六、应注意的质量问题(-)预埋管线、盒应加强保护，及时安装保护盖板，防止污染阻塞管路或地面线槽。(二)施工前按图纸核查线缆长度是否正确，调整信号频率，使其衰减符合设计要求，以免信号衰减严重。()施工中应严格按照施工图核对色标，防止因系统接线错误不能正常工作。(四)线缆的屏蔽层应可靠接地，同一线槽内的不同种类线缆应加隔板屏蔽，以防出现信号干扰。七、环境、职业健康安全管理措施-16-（一）环境管理措施参见"21.1电话插座与组线箱安装”第21.1.7.1条。（二）职业健康安全管理措施1 .搬运设备、器材过程中，不仅要保证不损伤器材,还要注意不要碰伤人。2 .施工现场要做到活完场清，现场垃圾和废料等要堆放在指定地点，并及时清运，严禁随意抛撒。3 .操作工人的手头工具应随手放在工具袋中，严禁乱抛乱扔。采用光功率计测量光缆时，严禁用肉眼直接观测。第二章：闭路电视监控系统安装工艺标准一、适用范围本工艺标准适用于闭路电视监控系统的安装及平安城市监控。二、施工准备(-)技术准备1、在安装工程开始以前应明确监控中心、分监控中心位置，确定光纤、线缆路由走向。2、对建筑和环境条件进行检查，是否具备条件方可开工，若是新建大楼综合布线最佳进场时间是和装修同步进行。3、熟悉方案中监控点的分布及安装方式，立杆、借杆、借墙等安装方式。(二)材料、设备准备1、前端设备：摄像机、控制箱、摄像机立杆、支架2、传输部分：光/电转换器、信号放大器、视频分配器、分线箱、同轴电缆、光缆、电源线、控制线、交换机等。3、终端设备：摄像机、镜头、护护罩、支架、红外灯、-18-避雷接地装置等。4、常用SYV型同轴电缆视频线-最佳传输距离参考75-3（Ioo米）最佳传输距离75-4（200米）最佳传输距离75-5（300米）最佳传输距离75-7（500-800米）最佳传输距离75-9（IoOo-1500米）最佳传输距离（H）机具设备1、安装器具：手电钻、冲击钻、电工组合工具、对讲机、BNC接头专用压线钳、光缆接续设备、梯子。2、测量器具：250V兆欧表、500V兆欧表、水平尺、钢尺、小线、线坠。（四）作业条件1、管理室内土建工程内装修完毕，门、窗、门锁装配齐全完整。2、管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。（五）技术准备1、施工图纸齐全。2、施工方案编制完毕并经审批。氏对性的培训及安全、技术交底。（六）操作工艺1、工艺流程2、操作方法（1）管线预埋钢管敷设：敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。1）暗敷设a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。b.混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔Im用铅丝绑扎固定。2）明敷设a.敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。b水平或垂直敷设时配管的允许偏差值：管路在2m以内时，偏差为3mm,全长不应超过管子内径的1/2。3）室处管路敷设a.室外埋地敷设的电缆导管，壁厚应大于2mm,埋深不应小于0.8mOb.室外导管的管口应设置在盒、箱内。所有管门穿入线缆后应做密封处理。4）管路连接a管与管的连接管箍丝扣连接：套税不得有乱扣现象，管箍必须使用通丝管箍。上好管箍后，管口应对严，外露丝扣不应多于2扣。套管连接：只用于喑配管且管壁厚大于2mm非镀锌导管。套管长度为连接管径的2.2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得采用套管熔焊连接。镀锌钢导管、可挠性导管不得熔焊跨接接地线，接地线采用截面积不小于4mm2的软铜导线，并用专用接地卡-21-做跨接连接。b.管与盒、箱的连接盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、箱严禁用电、气焊开孔。C.金属软管引入设备时，应符合下列要求：金属软管与钢管或设备连接时，应采用金属软管接头连接。金属软管用管卡固定，其固定间距应不大于1m。不得利用金属软管作为接地导体。（2）线槽敷设1）线槽安装要求a线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，连接处应严密平整无缝隙。b.线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通等进行变通连接，线槽终端应加装封堵。导线接头处应设置接线盒或将导线头放在电气器具内。c.线槽采用钢管引入或引出导线时，可采用分管器或用螺母将管口固定在线槽上。d.建筑物的表面如有坡度时，线槽应随其坡度变化。e线槽盖板安装后应平整，无翘角，出线Il的位置应准-22-确。f.在吊顶内敷设时，如果吊顶无法上人应留检修孔。g.穿过墙壁的线槽四周应留出其不意50mm空隙，并用防火材料封堵。h.金属线槽及其金属支架和引入引出的金属导管必须接地可靠。i.线槽经过建筑物的变形健（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。j敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准高层民用建筑设计防火规范GB50045的有关防火要求。2）吊装金属线槽安装钢结构中一般采用万能型吊具，安装前先将吊具及附件组装成整体，用卡具在钢结构上卡牢。a.线槽直线段组装时，应先做干线，再做分支线，将吊装器与线槽用蝶形夹卡固定，并逐段组装成形。b.线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。c.转弯部位应采用立上弯头和立下弯头，安装角度应适宜。d.出线口处应利用出线口盒进行连接，末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。3）地面金属线槽安装a根据弹线位置，固定线槽支架，将地面金属线槽放在支架上，然后进行线槽连接，并接好出线口。b.线槽与分线盒连接应正确先用分线盒、管件，连接应固定牢靠。c.地面线槽及附件全部安装后，进行系统调整，根据地面厚度调整线槽干线、分支线、分线盒接头、转弯、转角和出口等处，水平高度与地而平齐，并将盒盖盖好，封堵严实，以防污染堵塞，直至配合土建地面施工结束为止。4）线槽保护地线安装a金属线槽及其支架全长不应少于2处与接地干线相连接。b.非镀锌线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于6mm2o（3）分线箱安装分线箱安装位置应符合设计要求，当设计无要求时，高度宜为底边距地l4m°1）箱体暗装时，箱体板与框架应与建筑物表面配合严密。严禁采用电焊或气焊将箱体与预埋管焊在一起，管入箱应用锁母固定。2）明装分线箱时，应先找准标高再钻孔，埋入胀管螺栓固定箱体。要求箱体背板与墙面平齐。然后将引线与盒内导线用端子做过渡压接，并放回接线端子箱。3）解码器箱一般安装在现场摄像机附近，安装在吊顶内时，应预留检修口，室外安装时垃有良好的防水性，并做好防雷接地措施。当传输线路超长需用放大器时，放大器箱安装位置应符合设计要求，并具有良好的防水、防尘性。（4）线路敷设1）布放线缆前应对其进行绝缘测试（光缆、同轴电缆除外），线缆线间和线对地间的绝缘电阻值必须大于05MQ,测试合格后方可敷设。2）敷设光缆的长度，应根据施工图选配。3）布放线缆应排列整齐，顺直不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。电源线应与控制线、视频线分开数设。4）管内穿入多根线缆时，线缆间不得拧绞，管内不得有接头，接头必须在线盒（箱）处连接。5）线管不能直接进入设备接线合时，线管出线口与设备接线端子之间，必须采用金属软管过渡连接，软管长度不得超过1m,并不得将线缆直接裸露。6）线缆与电力线缆平行或交叉敷设时，其间距不得小于0.3m：与通讯线缆平行或交叉敷设时，其间距不得小于0.1mo7）进入机柜后的线缆应分槽绑扎固定。8）敷设线缆时，光缆弯曲半径不应小于光缆外径的20倍，光缆的牵引端头应做技术处理，光缆接头的预留长度不应小于8m；同轴电缆敷设时弯曲半径应大于电缆外径的15倍。9）架空敷设电缆时，应将电缆吊索固定在电杆上，再用电缆挂钩把电缆挂在吊索上。挂钩间距为0506m°根据气候条件，每一杆应留出余量。10）光缆架设完后，应将余缆端头包扎，盘成圈置于光缆预留盒中，预留盒应固定在杆上。地下光缆引上电杆时必须采用钢管保护。11）室外管道电缆在引出地面时，应采用钢管保护。钢管-26-伸出地面不应小于2.5m,埋入地下应为0.3v0.5mn12）引至摄像机终端的线缆应从设备的下部进线，并留有不影响摄像头转动操作的余量，摄像机的同轴电缆、电源线及控制线应穿缠绕管固定，不应使终端摄像机插头承受电缆自重。13）所敷设线缆两端必须做标记。屏蔽型控制电缆和同轴电缆的屏蔽层应单端可靠接地。14）线槽配线应符合以下要求：a.在同一线槽内的导线截面积总和不应超过内部截面积的40%。b.不同电压、不同回路、不同频率的导线若放在同一线槽内，中间应加隔板。c.在穿越建筑物变形缝时，导线应留有补偿余量。d.接线盒内的导线预留长度不应超过150mm：盘、箱内的导线预留长度应为基周长的m15）监控室内电缆敷设应符合下列要求：a.采用地槽或墙槽时，电缆应从机架或控制台底部进线，将电缆顺着所盘方向理直，拐弯处应符合电缆曲率半径要求。电缆在弯曲处两侧不大于30mm成捆绑扎，根据电缆数量应每隔100200mm绑扎一次。b.采用活动地板时，电缆在地板下应沿线槽敷设，且顺直无扭绞。（5）终端设备安装终端设备安装操作步骤如下：1）支、吊架安装：安装前依据施工图，确定具体安装位置，再进行支、吊架的安装固定。固定要牢固，并达到承载要求。支架支撑面应保持水平。2）云台安装：云台应在支架上稳固固定，且使之位置保持水平。3）摄像机、护罩安装：参照设备安装说明书的安装要求，将带镜头的摄像机装于护罩内，再整体安装在云台上（无云台则直接安装于支、吊架上），安装应牢靠、稳固。（6）解码器安装解码器应安装在摄像机附近且便于固定和维修处，如露天安装则需要做好防雨、防雷措施。1）摄像机安装前应将摄像机逐个通电进行检测和粗调,工作正常后方可安装。安装时首先根据设计要求把支（吊）架预先安装到位。固定式摄像机安装前，应先调节好光圈、镜头，再对摄像机进行初装，经通电试看、细调，检查各项功能，观察监视区的覆盖范围和图像质量，符合要求后方可固定。固定式摄像机采用螺栓固定在支架上，摄像机方向的调节有一定范围。镜头与摄像机的选择应相互匹配。固定式摄像机与镜头调试好后方可安装。2）摄像机支架及云台的安装应依据产品技术文件的要求，结合现场实际情况进行安装，固定要安全可靠，方位和俯仰角及云台的转动起点方向应能在设计要求的范围内灵活调整。3）摄像机应安装在监视目标附近且不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装高度，室内应距地面255m或吊顶下0.2m处，室外应距地面3.510mo4）摄像机需要隐蔽时，可采用针孔镜头，将摄像机隐藏在顶棚内。电梯内摄像机应安装在电梯厢顶部电梯操作处的对角处，并应能监视电梯内全景。5）摄像机镜头应顺光源方向监视目标，避免逆光安装：当需要逆光安装时，应降低监视区的对比度。-29-机房设备安装1）电视墙固定在墙上时，应加设支架固定；电视墙落地安装时，其底座应与地面固定。电视墙安装应竖直平稳，垂直度偏差不得超过1/1000。多个电视墙并排在一起，面板应在同一平面上，并与基准线平行，前后偏差不大于2mm,两个机架间缝隙不得大于2mm。安装在电视墙内设备应牢固、端正；电视墙机架上的固定螺丝、垫片和弹簧垫圈均应紧固不得遗漏。2）控制台安装位置应符合设计要求。控制台安放竖直,台面平整：台内插接件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲、脱落现象。3）监视器应安装在电视墙或控制台上。其安装位置应使屏幕不受外来光直射；当有不可避免的光照时，应加遮光罩遮挡；监视器、矩阵主机、长时延录像机、画面分割器、控制键盘等设备外部可操作部分，应暴露在控制台面外。设备接线、调试1）接线前，将已布放的线缆再次进行对地与线间绝缘测试，绝缘电阻值应大于0.5MQ。2）机房设备采用专用接头与线缆连接，并压接牢固，设备及电缆的屏蔽层应压接好保护地线，接地电阻值应不大于1Q。3）摄像机（三可变）初装后，除对光圈、镜头、转向进行测试外，还应现场检测其噪声、温度变化、转动角度范围等，完全符合设备技术文件指标后，方可固定。4）单体调试完成后对系统进行调试，对所有设备进行通电联调，检测系统的录像回放效果，视频切换功能，标准照度下的摄像效果，矩阵主机的功换、控制、编程、巡检、记录等功能完全达到设计要求，图像质量主观评价按照现行国家标准民用闭路监视电视系统工程技术规范GB50198不低于4分，方可投入使用。5）系统调试后，还需进行子系统间联动调试，检测本系统与门禁、入侵报警、巡更管理等子系统报警信号的联网上传功能。系统检测1）系统功能检测：云台转动、镜头、光圈的调节、调焦、变倍，图像功换，防护罩功能达到设计要求。2）图像质量检测：在摄像机的标准照度下进行图低的清晰度及抗干扰能力的检测。3）系统整体功能检测：监控范围矩阵监控主机的功换、控制、编程、巡检、记录等功能：数字视频录像监控系统还应检查主机死机记录、图像显示和记录速度、图像质量、对前端设备的控制功能以及通信接口功能、远端联网功能；数字硬盘录像监控系统除检测其记录速度外，还检测记录的检索、回放等功能。4）系统联动功能的检测：联动功能应包括与其他安全防范子系统的联动控制功能。5）系统功能和软件全部检测，功能符合设计要求为合格，合格率为100%时为系统功能检测合格。3、质量标准（1）主控项目1）各监控系统设备安装应牢固可靠，导线连接排列整齐，线号正确清晰，导线接头及电缆严禁有拧绞或护层断裂现象。线缆间绝缘电阻值应大于05MQ°2）系统接地应采用一点接地方式，以达到抗干扰和安全的目的。其保护接地的接地电阻值不应大于4（有特殊要求除外）。接地线压接时，应配有平垫和弹簧垫，压接应牢固可靠。3）系统应设置防雷接地设施。4）系统功能与软件应符合本标准第3.2.6.6条的规定。-32-检验方法：观察或仪表检查。（2）一般项目1）同一区域内的摄像机应高度一致，安装牢固。摄像机护罩不应有损伤、并且应平整。2）各设备导线连接正确、可靠、牢固。箱内电缆（线）应排列整齐，线路编号正确清晰。线路较多时应绑扎成束，并在箱（盒）内留有适当余量。3）墙面或顶棚下安装摄像机、云台及解码器都要生根固定，固定位置不能影响云台及摄像机的转动。4）摄像机应保持其镜头清洁，在其监视范围内不应有遮挡物。检验方法：观察检查。5）电视墙、控制台安装的允许偏差项目见表4.3。表4.3项目允许偏差检查方法国标企标电视墙、控制台安装的垂直偏差11%0尺量并立电视墙（或控制台）正面平面的前后偏差2mm2mm尺量两台电视墙（或控制台）中间缝隙2mm2mm尺量4、成品保护（1）安装摄像机支架、护罩、解码器箱时，应保持吊顶、墙面整洁。（2）对现场安装的解码器箱和摄像机做好防护措施，避免碰撞及损伤。（3）机房内应采取防尘、防潮、防污染及防水措施。为防止损坏设备应将门窗关好，并派专人负责。5、应注意的质量问题（1）导线压接应牢固，以防导线松动或脱落。（2）使用屏蔽线时，应将外铜网与芯线分开，以防信号短路。（3）同一区域内安装摄像机时，在安装前应找准位置,以免安装标高不一致。6、质量记录（1）材料、设备出厂合格证、生产许可证、(2)材料、构配件进场检验记录(3)设备开箱检验记录(4)设计变更、工程洽商记录(5)隐蔽工程检验记录(6)预检记录(7)工程安装质量及观感质量验收记录(8)系统试运行记录(9)智能建筑工程分项工程质量检测记录(10)子系统检测记录(Il)电线、电缆导管和线槽敷设分项工程质量验收记录三、安装规范摄像机安装规范摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装的高度，室内宜距地面2.55m,室外宜距地面3.5IOm01、室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用：-35-2、电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景；3、摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视场内，不得有遮挡监视目标的物体；4、摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。摄像机的安装应牢靠、紧固；5、在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离；6、从摄像机引出的电缆宜留有Im的余量，不得影响摄像机的转动。摄像机的电缆和电源线应固定，不得用插头承受电缆的自重；7、云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书；8、摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在；9摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常。线缆部分规范1、所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVe管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行；2、220V电源线不能与视频线、控制线等弱电线路同管：3、络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外，标准568B：橙白-1,橙-2,绿白-3,蓝4蓝白-5,绿-6,褐白-7,褐-8：4、经过室外的网络信号线必须采用室外型；5、所有网络信号线两端需采用明显的永久性标签；6、PVC管、钢管和桥架在室外的接口处应做防水处理；7、所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体；8、线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右：直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在IOOcm左右；9、网络信号线必须采用满足超五类标准以上的UTP电缆。缆线测试标准：国际ISO/IEC11801：美国ANSI/TIA/日A-568A；10、所有顺着立杆方向的线缆、线槽、接地线（接地扁铁）、套管均需用F4.0镀锌铁线进行绑扎，绑扎间距以60-70为宜：11、光缆布放前应进行单盘测试和配盘，并按设计要求的A、B端敷设。配盘时严禁将光、电缆接头安装在跨越道路、铁路或河流的跨越档内。光缆衰耗必须符合设计要求，主要测量131Onm,155Onm窗口的工作衰耗，并注意光缆外护层有无裂缝断裂；12、光缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。光缆在敷设安装过程中，应严格控制牵引张力和曲率半径要求。敷设安装时，光缆弯曲的曲率半径应大于光缆外径的20倍和15倍，光缆安装固定后曲率半径应不小于光缆外径的10倍；
