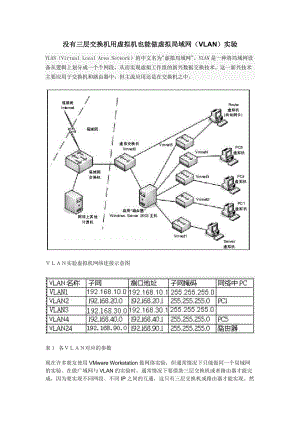

没有三层交换机用虚拟机也能做虚拟局域网（VLAN）实验VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"。VLAN是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的新兴数据交换技术。这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。实验虚拟机网络连接示意图表 各对应的参数现在许多朋友使用VMware Workstation做网络实验，但通常情况下只能做同一个局域网的实验。在做广域网与VLAN的实验时，通常情况下要借助三层交换机或者路由器才能完成，因为要实现不同网段、不同IP之间的互通，这只有三层交换机或路由器才能实现。然而，很多朋友是没有三层交换机可用的，或者是手头没有备用的三层交换机单位的三层交换机已经用上了，不可能拆下来做实验。实际上，我们可以借助Windows Server 2003中“路由和远程访问服务”实现软件路由器的功能，并借助于VMware Workstation提供的虚拟交换机，做各种VLAN以及广域网实验，并且可以模拟任意IP地址完成各种IP之间的互通。本文通过一个具体的实例，介绍做VLAN网络实验的思路与步骤。读者掌握本文内容后，再做VLAN或广域网实验可以方便不少。说明：本文使用 ，主机使用 企业版，划分了个（每个端口连接一个不同的子网），各对应参数如表所示。组建网络环境本试验需要一台Windows Server 2003主机、两台Windows Server 2003虚拟机和3台Windows XP虚拟机，另外，还需要添加Vmnet0、VMnet1、VMnet2等虚拟网卡，实验虚拟机网络拓扑如图所示。Windows Server 2003主机上的VMware DHCP服务需要停止。下面介绍具体实验步骤。1主机虚拟网卡设置在Windows Server 2003主机上安装并运行VMware Workstation 602，然后进行如下操作：（1）在Edit菜单中选择“Virtual Network Settings”命令。在Host Virtual Adapters选择项，单击“Add”按钮（这一步是添加虚拟网卡），在弹出的Add Network Adapter对话框中，选择“VMnet2”，单击OK按钮。然后添加VMnet3、VMnet4、VMnet5。虚拟网卡添加完成后，单击应用按钮，在此需要等待几分钟的时间。（2）添加网卡完成后，在Host Virtual Network Mapping选项卡内，单击VMnet2最右侧类似右尖括号的图标，在弹出的菜单中选择Subnet按钮，设置IP Address为192168200，Subnet Mask为2552552550，然后单击OK按钮。（3）按照第（2）步方法，设置VMnet3网段为192168300、VMnet4网段为192168400、VMnet5网段为192168900。2创建并编辑Team找一个剩余空间比较大的分区（至少10GB可用空间）。在F盘VMX文件夹下创建VLAN文件夹。然后进入VMware Workstation，创建名为VLAN的Team，并且在Team中，添加两台Windows Server 2003克隆链接的虚拟机（分别名为Server和Route）和3台Windows 2000 Professional克隆链接的虚拟机（分别名为PC1、PC4、PC5）。如果主机配置比较低，创建3台Windows 98克隆链接的虚拟机也可。在创建Team时，不需要创建Team中的LAN。主机路由器配置在Windows Server 2003主机上，进行如下的配置：（1）从“开始管理工具服务”，进入服务页，停用VMware DHCP Service服务，禁用Windows Firewall/Internet Connection Sharing（ICS）服务。（2）从管理工具中运行路由和远程访问服务，用鼠标右击计算机名，在弹出的菜单中选择“配置并启用路由和远程访问”命令，在配置页中，单击“自定义配置”单选按钮。（3）在自定义配置页中，选择“LAN路由”单选按钮。（4）配置完成后，单击完成按钮，在弹出的对话框中单击确定按钮。（5）路由器安装完成后，不需要其他配置，关闭路由和远程访问服务。中虚拟机设置启动Team中所有的虚拟机，依次进入每台虚拟机，为每台虚拟机修改计算机名称并设置IP地址、网关以及DNS，具体步骤如下：（1）进入第一台虚拟机，修改IP地址为1921681010，网关为192168101。  （2）按照上一步的方法，进入第二台虚拟机，修改计算机名称为“PC1”，设置IP地址为1921682020，网关为192168201；进入第三台虚拟机，修改计算机名称为PC4，设置IP地址为1921683030，网关为192168301；进入第四台虚拟机，修改计算机名称为PC5，设置IP地址为1921684040，网关为192168401。（3）进入第五台虚拟机，修改计算机名称为Route，修改第一块网卡的网络连接名称为LAN，修改第二块网卡的网络连接名称为Internet。（4）设置第五台虚拟机的LAN网卡IP地址为1921689090，网关地址为192168901。（5）修改第五台计算机的Internet网卡IP地址为202206197195，修改网关地址为2022061974（6）设置之后，重新启动每台虚拟机，让设置生效。另外，设置DNS地址为ISP提供的IP地址，如2029916068和202.206.192.33，这分别是河北网通和河北经贸大学的DNS服务器地址。（7）在第五台虚拟机中，因为没有添加内网网卡的网关，所以其他子网不能访问这台虚拟机。这里可以使用Route命令，添加其他子网的路由，命令如下：route -p add 192168100  mask 2552552550 192168901route -p add 192168200  mask 2552552550 192168901route -p add 192168300  mask 2552552550 192168901route -p add 192168400  mask 2552552550 192168901（8）切换到其他虚拟机中，使用Ping命令，测试能否Ping通其他网段，如能Ping通，说明设置正确；如果不通，请检查各虚拟网卡的设置。至此，各个网段就完成了互通的工作，各VLAN之间可以互相ping通了。此后，如果想做DHCP服务器的实验，可以在第一台虚拟机中安装DHCP服务器并且为各VLAN创建作用域，在主机路由和远程访问中，添加DHCP中继服务并添加DHCP服务器地址即可。如果要做广域网的实验，将VMnet2、VMnet3、VMnet4的地址，换成广域网的地址，并且在虚拟机中根据需要添加相应的地址即可。有的时候，还需要在Team中添加LAN1、LAN2等虚拟网卡，以组成广域网环境。有关这些内容，读者可以在掌握本文的基础上，进行实验，在此不再介绍。室主建议：由于个人计算机配置不高的限制，可以根据情况适当减小虚拟机的设置数量进行实验。
