盖米最新球阀培训资料afbf4ff57699.ppt

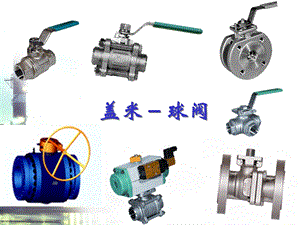

盖米球阀,球阀系列,BVH 22,BVH 23,BVC 21,BVT 34,BVO 22,BVA 23,结构:不锈钢球阀,2片体,整球 连接方式:BSP螺纹,G”3“,接口标准:符合 DIN 3202-M3 最大工作压力：63 bar 温度范围：-40C到+230C,BVH 22,2023/2/20,球阀 第4页,结构,2片体-CF8M(1.4408)球 AISI 316(1.4401)底环-PTFE密封环-PTFE垫圈-PTFE杆密封-PTFE球杆 AISI 316(1.4401密封套螺帽 AISI 304(1.4301)锁定杆(可选)AISI 304带塑料套手柄 AISI 304,BVH 22,2023/2/20,球阀 第5页,优点,结构紧凑 整球,深螺纹 接口标准符合 DIN 3202 M3 BHV22 球阀符合97/23/EC(PED)压力装置标准附录1中的第一,第二组的流体要求,BVH 22,结构：不锈钢球阀,3片体,全孔 连接方式：BSP螺纹,G”4“,焊接 加长焊接 法兰连接 接口标准 DIN 3202-M3 或 DIN 3202-F1 最大工作压力：63 bar(40 bar 法兰安装)温度范围：-40C+230C,BVH 23,2023/2/20,球阀 第7页,Construction,3片阀体-CF8M(1.4408)球 AISI 316(1.4401)支座环(白色)PTFE支座环灰(蒸汽)PTFE(+15%玻璃纤维+5%碳)密封环-PTFE垫圈r-PTFE伞齿密封-PTFE杆密封 AISI 316(1.4401密封套螺帽 AISI 304(1.4301)锁定杆(可选)AISI 304塑料手柄 AISI 304,BVH 23,2023/2/20,球阀 第8页,4 种连接,BVH23-FB焊接,BVH23-FTBSP螺纹连接,BVH23-FFPN 40法兰连接,BVH23-FL加长焊接,BVH 23,结构：3片体,球状,符合ISO标准的执行器安装顶阀 连接方式：BSP螺纹,G”2“最大工作压力：63 bar 温度：-40C 到+160C,BVT 34,2023/2/20,球阀 第10页,阀体-CF8M(1.4408)球 AISI 316(1.4401)支座环(4 pcs.)PTFE密封环-PTFE垫圈-PTFE杆密封,可自动调节蝶板密封环-PTFE阀杆 AISI 316(1.4401)密封套螺帽 AISI 304(1.4301)密封环 Viton密封套环 AISI 304(1.4301)斜垫圈 Spring steel,BVT 34,2023/2/20,球阀 第11页,球阀通道,BVL(L型球阀),BVT(T型球阀),BVT 34,结构：不锈钢球阀,3片阀体,整球,ISO标准的执行器安装法兰 连接方式：BSP螺纹,G”4“,焊接 加长焊接 PN40法兰 接口标准：DIN 3202-M3 或DIN 3202-F1 最大工作压力：63 bar(40 bar 法兰)温度范围：-40C+230C,BVA 23,2023/2/20,球阀 第13页,3片阀体-CF8M(1.4408)球 AISI 316(1.4401)支座环 PTFE(white or grey)密封环-PTFE垫圈-PTFE杆密封,带斜垫圈可自动调节-PTFE AISI 316(1.4401)密封套 AISI 304(1.4301)密封环 Viton 密封套环 AISI 304(1.4301)斜垫圈 spring steel,BVA 23,2023/2/20,球阀 第14页,4 种不同的接口,BVA23-FB焊接,BVA23-FTBSP螺纹,BVA23-FFPN 40法兰连接,BVA23-FL加长焊接,BVA 23,2023/2/20,球阀 第15页,执行器安装法兰标准 ISO 5211 接口标准 DIN 3202 自调整杆密封 BHV23 球阀符合97/23/EC(PED)压力装置标准附录1中的第一,第二组的流体要求,BVA 23,结构：结构紧凑,ISO 标准的执行器顶部安装法兰 接口标准：DN 15-50/PN 16/25/40法兰,DN 65-100/PN 16 法兰 最大工作压力：40 bar 温度范围：-40C+160C,BVC 21,2023/2/20,球阀 第17页,结构,阀体-CF8M(1.4408)End cap CF8M(1.4408)支座环 PTFE(white or grey)球 AISI 316(1.4401)衬垫 PTFE自调整密封组件.-PTFE密封套 AISI 304(1.4301)垫圈 spring steel密封套螺帽-AISI 304(1.4301)手柄 AISI 304(1.4301)手柄螺帽 AISI 304(1.4301)压杆 AISI 316(1.4401)O型环-Viton,BVC 21,2023/2/20,球阀 第18页,ISO 5211标准的执行器顶部安装法兰 结构紧凑便于安装 自调整杆密封 BHV21 球阀符合97/23/EC(PED)压力装置标准附录1中的第一,第二组的流体要求,BVC 21,结构:法兰连接的不锈钢球阀,2片体,整球,ISO 5211标准的执行器顶部安装法兰 接口标准:DN 15-50/PN 40法兰,DN 65-100/PN 40(可选 PN16)法兰 DN 125-300/PN 16法兰 最大工作压力:16/40 bar 温度范围:-40C-+220C,BVO 22,2023/2/20,球阀 第20页,2-片式阀体-CF8M(1.4408)球 DN 15-50 AISI 316(1.4401)DN 65-300 CF8M(1.4408)支座环 PTFE 密封环 PTFE压杆 AISI 316(1.4401)扁轴套 PTFE自调整密封组件.-PTFE密封环 AISI 304(1.4301)斜垫圈 spring steel螺帽-AISI 304(1.4301)螺钉 A4-70(A2-70 for DN125-300)防静电球 AISI 304(1.4301),BVO 22,2023/2/20,球阀 第21页,ISO 5211标准的执行器顶部安装法兰 接口标准 DIN 3202_F4(短)and F1(长)标准防静电球最大适合 DN 100(更大的通径可供选择)符合 BS 6755 and ISO 10479 标准的防火执行机构 BHV21 球阀符合97/23/EC(PED)压力装置标准附录1中的第一,第二组的流 体要求,BVO 22,2023/2/20,球阀 第22页,BVE 22 对通用性工业应用安全便宜 BVT 34 阀门拆、装、更换方便 BVA 23 不同的密封件、接口、维修方便，在工业中有广泛 的应用,概要,2023/2/20,球阀 第23页,BVA 23 结构与 BVH 23相似,带ISO执行器安装顶阀 BVC 21 价格便宜,适合安装在狭小空间 BVO 22 重载荷球阀,概要,2023/2/20,球阀 第24页,产品简介 BVJ系列固定球球阀是德国盖米集团按ISO9001:2000质量体系和ASMEB16.34规定设计、制造的产品，它符合API6D和NACE的要求。BVJ系列球阀为三段式、固定球、锻钢阀体阀门，具有结构合理、性能可靠、容易操作、坚固耐用、使用寿命长等优点，是石油和天然气管线输送用阀门的理想选择。,BVJ工业球阀,2023/2/20,球阀 第25页,BVJ,通径,通径:全通经或口通经，可按ASMEB16.34或API6D选择 外部连接方式:凸面法兰，RTJ法兰（榫槽）和焊接端等，可按 ASMEB16.5选择 驱动装置:手柄：对DN50-100(PN20-PN100)蜗轮减速器：对更大DN或更高PN 电动 气动 产品所用标准:包括ASMEB16.34或API6D 实验所用标准:符合API598 耐蚀性能:NACE MR-01-75 耐火性能:API607,BS6755 part2 排放:ANSIB16.34,2023/2/20,球阀 第26页,阀座和阀体的压力温度额定值,M：增强聚四氟乙烯 N：尼龙 R：聚甲醛 实线：相应材料阀体的温度最大工作压力曲线虚线：A105阀体的温度最大工作压力曲线,2023/2/20,球阀 第27页,阀门尺寸与零部件,2023/2/20,球阀 第28页,阀门尺寸与零部件,2.NPS2”-4”CLASS 600,2023/2/20,球阀 第29页,阀门尺寸与零部件3.NPS6”-24”(CLASS150-600),
