离心泵的结构与工作原理.ppt

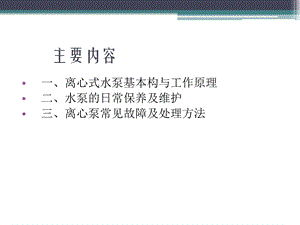

主要内容,一、离心式水泵基本构与工作原理 二、水泵的日常保养及维护 三、离心泵常见故障及处理方法,一、离心泵的基本结构与工作原理,1、离心泵工作原理 离心式水泵是依靠叶轮的高速旋转来使流体获得较大的动能，并依靠流道出口的蜗壳断面变化使流体的动能转化为压力能，水流在叶轮中的流动主要是受到离心力的作用。,离心式泵工作示意图,2、离心泵的基本结构主要部件包括：叶轮、泵轴、泵壳、泵座、填料盒（轴封装置）、轴承座等,图2-2 单级卧式离心泵结构示意图,ISG型系列管道泵,IS单级离心泵,几种典型离心泵,S 型 单 级 双 吸 中 开 泵,TSWA型卧式多级离心泵,几种典型离心泵,二、水泵的日常保养及维护,1、经常检查轴承润滑的数量和质量，及时补充油量和变质的油，同时要按规程定期更换润滑油，及时清洗补油器内外。2、检查填料（机封）磨损情况。使填料的滴水在3060ml/min，机封无漏泄漏现场。同时集水槽排水应畅通，不存在积水现象。3、经常检查地脚螺栓和管道的连接螺栓有无松动现象，并及时紧固，处理不了应及时上报。,4、测量水泵机组震动情况和轴承温度。5、检查阀门的密封，做到不漏水、不漏油、不漏气、无锈迹。6、经常注意仪表的指示是否正确，发现仪表失灵或损坏应及时上报。7、设备外观做到防腐有效，铜铁分明，无锈蚀，不漏水，不漏油，不漏电。8、各部零件应完整，设备铭牌、标志牌应清洁明晰。,滚动轴承的常见破坏形式,疲劳剥落,裂纹和断裂,电流腐蚀,锈蚀,压痕,磨损,保持架断裂,送风机,三、离心泵常见故障及处理方法,1、启动后不出水的原因及排除方法,2、水泵出水量不足的原因及排除方法,3、水泵功率消耗过大的原因及排除方法,4、水泵杂声和振动的原因及排除方法,5、轴承发热的原因及排除方法,6、填料函发热或漏水过大的原因及排除方法,7、运行中突然停止出水的原因及排除方法,8、泵轴被卡死的原因及排除方法,谢谢！,
