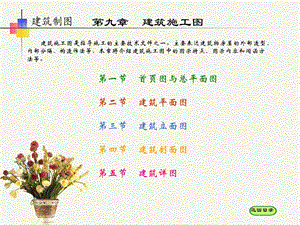

第九章 建筑施工图,第一节 首页图与总平面图,第二节 建筑平面图,第三节 建筑立面图,第四节 建筑剖面图,第五节 建筑详图,建筑施工图是指导施工的主要技术文件之一。主要表达建筑物房屋的外部造型、内部分隔、构造作法等，本章将介绍建筑施工图中的图示特点、图示内容和阅读方法等。,返回目录,第九章 建筑施工图 第一节,首页图一般包括图纸目录和设计总说明。编制图纸目录的目的是为查找图纸提供方便。图纸目录列出了全套图纸的类别、各类图纸的数量、每张图纸的图号、图名、图幅大小等。若有些构件采用标准图，应列出它们所在标准图集的名称、标准图的图名和图号或页次。设计总说明中可看到工程的性质、设计的根据和施工提出的总要求。,第一节 首页图与总平面图,总平面图是表明新建房屋及其周围建筑的平面形状、位置、朝向、相互间距和与周围环境的关系的图样。是新建房屋的施工定位、土方施工及施工总平面设计的重要依据。总平面图表示的范围比较大，一般采用1：500、1：1000、1：2000的比例绘制。图中标注的尺寸以米（m）为单位。图中各种地物均采用建筑制图标准中规定的图例表示，总平面图中常用图例见教材相关内容。若用到一些建筑制图标准中没有规定的图例，则应在图中另加图例说明。阅读建筑总平面图应注意以下内容：图名、比例和有关的文字说明；小区的风向、方位和用地范围；新建房屋的平面形状、大小、朝向、层数、位置和室内外地面标高；新建房屋周围的地形、地物和绿化情况。,返回本章,总平面图,点击查看,返回第一节,第九章 建筑施工图 第一节,第二节 建筑平面图,建筑平面图是房屋的水平剖面图，也就是假想用一个水平剖切平面，沿门窗洞口位置剖开整幢房屋，将剖切平面以下部分向水平投影面作正投影所得到的图样。它主要用来表示房屋的平面形状、大小和房间布置，墙、柱的位置、厚度和材料，门窗的类型和位置等情况。对于多层建筑，原则上应画出每一层的平面图，并在图的下方标注图名，图名通常按层次来命名，例如：底层平面图、二层平面图等。如果有两层或更多层的平面布置完全相同，则可用一个平面图表示，图名用层层平面图，也可称为标准层平面图。需要注意的是，底层平面图必须单独画出。,标准层平面图,底层平面图,返回本章,第九章 建筑施工图 第二节,建筑平面图除了上述各层平面图外，还有局部平面图、屋顶平面图等。局部平面图就是将平面图中的某个局部以较大的比例单独画出，能更清晰地表示它们的形状和标注它们的尺寸。屋顶平面图也称屋面排水图，它是将房屋直接向水平投影面作正投影所得的图样。用来表示屋顶的形状和大小、屋面的排水方向和坡度、檐沟和雨水管的位置以及水箱、烟道、上人孔等的位置和大小。屋顶平面图可用更小一些的比例绘制。,屋顶平面图,实例：,返回第二节,第九章 建筑施工图 第二节,返回第二节,第九章 建筑施工图 第二节,第九章 建筑施工图 第二节,返回第二节,第三节 建筑立面图,建筑立面图是在与房屋的外立面平行的投影面上所作的正投影，它主要表示房屋的外貌、外墙面装修及立面上构配件的标高和必要的尺寸，也是建筑施工图中最基本的图样之一。由于建筑立面图按规定只画可见面，所以，若房屋的前后、左右四个立面都不相同，就要画四个立面图。立面图的图名宜根据两端定位轴线编号来命名；对于那些简单的无定位轴线的建筑物，则可按房屋立面的朝向来命名。较简单的对称房屋，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。平面形状曲折的建筑物，可绘制展开立面图，圆形或多边形平面的建筑物，可分段展开绘制立面图，但均应在图名后加注“展开”二字。,返回本章,建筑立面图,点击查看,第九章 建筑施工图 第三节,返回第三节,第九章 建筑施工图 第三节,第四节 建筑剖面图,建筑剖面图是房屋的垂直剖面图，即假想用一个或多个平行于房屋立面的垂直剖切平面剖开房屋，移去剖切平面与观察者之间的部分，将留下的部分向投影面作正投影所得到的图样。建筑剖面图主要用来表示房屋内部的结构形式、分层情况和各部位的联系、材料、高度等。建筑剖面图也是建筑施工图中最基本的图样之一，它与建筑平面图、建筑立面图相互配合，表示房屋的全局。建筑剖面图的数量应按房屋的复杂程度和施工中的实际需要确定。剖切的位置应选在房屋内部结构比较复杂或典型的部位，并应通过门窗洞的位置，如房屋的入口处、多层房屋的楼梯间或层高不同、层数不同的部位。建筑剖面图的图名应与底层平面图上所标注剖切符号的编号一致，如11剖面图。,返回本章,建筑剖面图,点击查看,第九章 建筑施工图 第四节,返回第四节,第九章 建筑施工图 第四节,第五节 建筑详图,建筑平面图、立面图和剖面图三图配合表达了房屋的全貌，但由于所用的比例比较小，房屋上的一些细部构造不能清楚地表示出来，因此在建筑施工图中，除了上述三种基本图样外，还应当把房屋上的一些细部构造，采用较大的比例将其形状、大小、材料和作法详细的表达出来，这种图样称为建筑详图，又称为大样图或节点图。建筑详图的数量视房屋的复杂程度和平、立、剖面图的比例确定，一般有墙身详图、楼梯详图、阳台详图、门窗详图等。建筑详图通常采用详图符号作为图名，与被索引的图样上的索引符号相对应，并在详图符号的右下侧注写绘图比例。若详图中的某一部位还需要另画详图时，则在其相应部位画上索引符号。若详图采用标准图，只要注明所选用图集的名称、标准图的图名和图号或页次，不必再画详图。在建筑详图中，对多种材料分层构成的多层构造，如地面、楼面、屋面、墙面、散水等，除了画出各层的材料图例外，还要用文字说明各层的厚度、材料和作法。其方法是用引出线指向被说明的位置，引出线的一端通过被引出的各构造层，另一端画若干条与其垂直的横线，将文字说明注写在水平线的上方或端部，文字说明的次序应与构造的层次一致。,返回本章,墙身节点详图,点击查看,楼梯详图,点击查看,第九章 建筑施工图 第五节,外墙身详图实际上是建筑剖面图的局部放大图，主要表达墙身从防潮层到屋顶各主要节点的构造和作法，当多层房屋的中间各节点构造相同时，可只画出底层、顶层和一个中间层。,墙身节点详图,返回第五节,第九章 建筑施工图 第五节,楼梯详图,楼梯是多层建筑上下交通的主要设施。一般由楼梯段、楼梯平台和栏杆等组成，建造楼梯常用钢材、木材、钢筋混凝土等材料。目前木楼梯很少应用，钢楼梯大多用于工业厂房，在房屋建筑中应用最多的是预制或现浇钢筋混凝土楼梯。楼梯详图一般包括楼梯平面图、楼梯剖面图和踏步、栏杆等节点详图。楼梯平面图、楼梯剖面图比例要一致，并尽可能画在同一张图纸内，以便对照阅读。踏步等节点详图比例要大些，以便将这些部分的构造表达清楚。楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修作法等。下面分别介绍楼梯详图的内容及其图示方法。,楼梯剖面图,楼梯平面图,点击查看,点击查看,楼梯详图,点击查看,返回第五节,第九章 建筑施工图 第五节,返回楼梯详图,第九章 建筑施工图 第五节,第九章 建筑施工图 第五节,返回楼梯详图,第九章 建筑施工图 第五节,返回楼梯详图,
