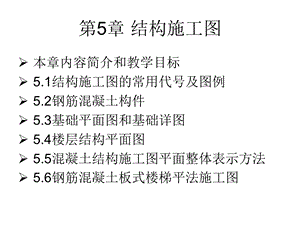

第5章 结构施工图,本章内容简介和教学目标 5.1结构施工图的常用代号及图例 5.2钢筋混凝土构件 5.3基础平面图和基础详图 5.4楼层结构平面图 5.5混凝土结构施工图平面整体表示方法 5.6钢筋混凝土板式楼梯平法施工图,第5章 结构施工图,本章内容简介钢筋混凝土构件基础知识基础平面图及基础详图楼层结构平面图钢筋混凝土结构构件详图混凝土结构施工图平面整体表示法本章教学目标熟悉各种钢筋混凝土构件正确识读一般房屋的结构施工图正确识读各种钢筋混凝土结构构件的详图掌握混凝土结构施工图的平面整体表示法,第5章 结构施工图,问题引入：房屋的结构系统就好比人的骨骼系统，人的骨骼系统出了问题，人就不能站立、行走，不能正常生活、工作。房屋的结构系统出了问题，房屋就会倒塌，造成巨大的生命财产损失。因此，绘制和识读结构施工图不能有半点马虎。那么，什么是结构施工图？如何绘制和识读结构施工图呢？下面，我们就一起去学习它。,第5章 结构施工图,房屋中承受并传递荷载的构件如基础、墙、柱、梁、楼（屋）盖、屋架、支撑叫结构构件。由结构构件组成的“骨架”系统叫建筑结构。结构施工图是表达建筑物承重构件的布置、形状、大小、材料及其构造的施工图。完整的结构施工图包括：结构设计总说明 基础平面图及基础详图 楼层（屋面）结构平面图 结构构件（如梁、板、柱、楼梯、屋架等）详图,认识建筑结构构件,5.1 结构施工图的常用代号及图例,5.1.1 常用构件代号,5.1.2 一般钢筋图例,5.1.3 钢筋画法图例,续表,5.2 钢筋混凝土构件,5.2.1 钢筋混凝土构件基础知识1）钢筋混凝土构件及混凝土强度等级,钢筋混凝土构件由钢筋和混凝土两种材料组合而成。混凝土按其抗压强度分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80十四个等级，数字越大，抗压强度越高。2）钢筋的分类与作用（1）按其在构件中的作用分 受力筋 承受拉力或压力的钢筋。架立筋 与受力筋、箍筋一起形成骨架，起固定钢筋位置的作用。箍筋 起到固定纵向钢筋的作用，并承受一部分斜拉力。分布筋 一般用于板内，与受力筋垂直，用以固定受力筋的位置，并抵抗由温度变化或混凝土收缩等原因引起的变形。,构造筋 为满足构造和吊装需要而设置的钢筋,认识钢筋的种类,钢筋混凝土梁,钢筋混凝土板,钢筋骨架的组成,（2）按其化学成份和力学性能分,3）钢筋的保护层和弯钩,钢筋的保护层 钢筋外缘起保护钢筋作用的混凝土层叫保护层.钢筋弯钩 HPB235级受力钢筋端部应做成半圆弯钩或直弯钩；带肋钢筋可不做弯钩。弯钩的形状和尺寸如下图所示。,箍筋的半圆弯钩,箍筋的直弯钩,箍筋的简化画法,4）钢筋混凝土构件的图示方法 在构件详图中，假想混凝土为透明体，用细实线画出其外形轮廓，用粗实线或黑圆点画出钢筋，并标注出钢筋种类、直径、根数及分布间距等。在断面图上只画钢筋图例不画混凝土图例线。5)钢筋混凝土构件详图的主要内容 构件名称或代号、比例 轴线及其编号 构件的形状、尺寸 钢筋配置及预埋件 标高,5.2.2 钢筋混凝土梁,钢筋混凝土梁详图,观看动画：钢筋混凝土梁。,活动建议：请教师带领学生识读钢筋混凝土梁的详图。,5.2.3 钢筋混凝土现浇板,钢筋混凝土现浇板,观看动画：观看钢筋混凝土现浇板。,活动建议：请教师带领学生识读钢筋混凝土现浇板。,5.2.4 钢筋混凝土柱,活动建议：请教师带领学生识读钢筋混凝土柱。,观看动画：钢筋混凝土柱。,结构设计总说明主要用文字并辅以图表对结构施工要求及有关情况予以总的说明。其内容包括：结构设计基准期（耐久年限）、安全等级 自然条件 采用的现行设计规范、规程和标准 采用的结构设计图集 主要活荷载标准值 主要结构材料 构造要求 图纸目录,知识窗,5.3 基础平面图和基础详图,5.3.1 基础,基础是位于墙或柱下端的承重构件，它承受墙、柱或基础梁传来的荷载并传递给下面的地基。常见的是条形基础和独立基础，如下图所示。,条形基础,独立基础,5.3.2 基础平面图,基础平面图是假想用一个水平面紧贴室内地面剖切后，移去房屋上部和基坑内的泥土后形成的水平剖面图。在基础平面图中，只画出基础墙和柱的断面图、基础底面的投影。基础大放脚等的细部可见轮廓线都省略不画。基础平面图的主要内容：图名、比例（常用1100、150、1150、1200）定位轴线及其编号、标志尺寸（与建施图一致）基础的平面布置 基础墙、柱、基础底面的形状、大小 基础梁、基础墙、柱的标注及编号 剖切位置线及其编号 施工说明,观看动画：观看条形基础平面图的主要内容示意图。,5.3.3 基础详图,基础详图是用较大比例画出的基础断面图。对于条形基础，基础详图是条形基础的横断面图；对于独立基础，基础详图是独立基础沿对称面剖切后的断面图。,条形基础详图,独立基础详图,基础详图的主要内容：图名（或基础代号）、比例（一般是120、125）轴线及其编号（若为通用图，可不标注轴线编号）基础形状、大小、材料及配筋 防潮层做法及位置 室内、外地面标高及基底标高 施工说明,观看动画：独立基础详图的主要内容示意图。,5.4 楼层结构平面图,楼层结构平面图又称楼层结构平面布置图，表示楼面板及其下面的墙、梁、柱等承重构件的平面布置。楼层结构平面图是用一个假想的紧贴该层结构面的水平面剖切后而得到的水平剖面图,是结构施工时构件制作和吊装的依据。5.4.1 楼层结构平面图的主要内容 图名、比例（常用1100，1200，1150，150）定位轴线及其编号 楼层（屋盖）板及其以下梁、柱、墙等承重构件的平面布置，楼梯间位置 定位尺寸、标高 施工说明,5.4.2 作图要求,可见的钢筋混凝土楼板、梁的轮廓线用细实线表示，剖切到的墙身轮廓线用中实线表示，楼板下面不可见的墙身轮廓线用中虚线表示，剖切到的钢筋混凝土柱截面涂成黑色，各门窗过梁用粗虚线表示并标注GL，楼板下面其他梁的轮廓线用中粗虚线表示。楼层结构平面图的比例较小，不便清楚表达楼梯结构，一般都另画楼梯详图，详见第4章。,观看动画：楼层结构平面图的识读。,5.5 混凝土结构施工图平面整体表示方法,5.5.1 混凝土结构平面整体表示方法,1）平面整体表示法 把混凝土结构构件的尺寸和配筋等整体直接表达在结构平面布置图上的制图方法，叫混凝土结构施工图平面整体表示方法，简称平法。用平法绘制的结构施工图省略了部分结构构造内容，因此，平法绘制的结构施工图必须和标准构造详图相配合才构成完整的结构施工图。用平法绘制结构施工图，在总说明中必须注明采用的标准图集号、所处的自然条件、安全等级、主要结构材料等，以便于标准构造详图的选取和查找。2）平法的注写方式：平面注写方式（用于标注梁、板结构施工图）列表注写方式（用于标注柱、剪力墙结构施工图）截面注写方式（用于标注梁、柱及剪力墙结构施工图）,5.5.2 平面注写方式,平面注写方式由两部分组成，集中标注和原位标注。这里以梁为例介绍平面注写方式。梁的各个部位有的数值是相同的，也有些数值不同，在标注时，将相同（通用）数值集中标注，不同数值原位标注。1）梁的集中标注 平法规定，梁集中标注以下6项内容，其中5项必注。,梁编号 梁截面尺寸 梁箍筋 梁上部纵向钢筋 梁侧面纵向构造钢筋或抗扭钢筋配置 梁顶面标高高差（该项为选注内容）,梁的平面注写方式示例（局部）,（1）梁编号 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。有关规定见教材表5.7。（2）梁的截面 当为等截面梁时，用bh表示；当为加腋梁时，用bh YC1C2表示，其中C1为腋长，C2为腋高，如下图所示；当有悬挑梁且根部和端部高度不同时，用斜线分隔根部与端部的高度，用bh1/h2表示，如下图所示。,加腋梁截面注写示意图,悬挑梁不等高截面注写示意图,（3）梁的箍筋 梁的箍筋在加密区与非加密区的间距及肢数不同时,用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。（4）梁上部纵向钢筋 当梁上部同排纵筋中直径不相同时，用加号“+”将不同直径纵筋分开。注写时，须将角部纵筋写在前面，其余纵筋写在后边，架立筋用括号括起来。（5）梁侧面纵向钢筋 梁侧面的纵向构造钢筋或抗扭钢筋分别用大写字母G或N表示。（6）梁的标高 当梁的顶面高于所在楼面结构标高时，其标高高差为正值，反之为负值。有高差时，将其写入括号内，无高差时不注。,2）梁的原位标注,梁的原位标注包括：梁的支座上部纵向钢筋的标注 梁上附加箍筋和吊筋的标注,梁下部纵向钢筋的标注,3）梁的平面注写施工图实例,梁平面注写施工图实例,活动建议：请教师带领学生识读右图。,阅读下图，弄清图中梁KL1（4）的配筋情况，疑难问题共同探讨。,4）现浇混凝土楼面板平面注写施工图,教师带领学生识读下图，并弄清各楼面板的钢筋配置。,5.5.3 列表注写方式,1）柱的列表注写方式 列表注写方式主要由柱表和柱平面布置图组成，在柱的平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中写出柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图。2）柱的平法施工图列表注写内容及规定 柱的编号 柱编号由类型代号和序号组成.注写各柱段的起止标高。注写柱的几何尺寸。注写柱纵筋 当柱纵筋直径相同，各边根数也相同时，将纵筋统一注写在“全部纵筋”栏中。注写箍筋类型 在柱表中只注写箍筋类型号及肢数。注写箍筋配置。,柱平法施工图列表注写方式实例,5.5.4 截面注写方式,1）柱的截面注写方式 截面注写方式由集中标注和原位标注两部分组成。即在结构平面布置图上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋具体数值。2）柱截面注写有关内容及规定 集中标注的内容及格式 选定标注的截面应按另一种比例原位放大柱截面配筋图。当纵筋采用两种直径时，只集中标注角筋，再注写截面各边中部筋的具体数值（对于采用对称配筋的矩形截面柱，可仅在一侧注写中部筋，对称边省略不注）。当纵筋采用一种直径且能够图示清楚时，则将“全部纵筋”标注在集中标注栏内。,柱编号、截面尺寸bh、角筋或全部纵筋、箍筋,柱平法施工图截面注写方式示例,5.7 钢筋混凝土板式楼梯平法施工图,5.7.1 板式楼梯组成 踏步段素混凝土踏步 钢筋混凝土斜板。楼梯平板包括楼层平板和层间平板。楼梯梁包括楼层梁和层间梁（或剪力墙或砌体墙）。,5.7.2 板式楼梯平法施工图,板式楼梯平法施工图，即在板式楼梯平面图上采用平面注写方式表达的施工图。由集中标注和外围标注两部分组成。1）集中标注 集中标注包括踏步段集中标注和平台板集中标注。（1）踏步段集中标注内容梯板类型代号与序号梯板厚度h踏步段总高度Hs=hs(m1)其中：hs为踏步高，m1为踏步数 梯板配筋,（2）平台板集中标注内容 平台板代号与序号 平台板厚度h 平台板下部短跨方向配筋（s配筋）平台板下部长跨方向配筋（L配筋）2）外围标注内容 梯板的平面几何尺寸及楼梯间的平面尺寸 平台板构造钢筋及其伸入板内长度 梯板和平台板分布钢筋 标高或楼层序号,板式楼梯平面注写方式,5.7.3 钢筋混凝土板式楼梯平法施工图实例,活动建议：请教师带领学生阅读下图。,10.4 钢结构图,一、型钢的代号及标注二、焊接图三、钢结构尺寸标注四、钢屋架结构详图,一、型钢的代号及标注,二、焊接图,（一）焊接的概念（二）常用的焊接接头型式（三）焊接符号及其标注方法,（一）焊接的概念,金属构件,金属构件,焊缝,（二）常用的焊接接头型式,（a）对称接头,（b）T形接头,（c）角接接头,（d）搭接接头,（三）焊缝符号及其标注方法,(1)常见焊缝的基本符号及标注示例一(2)常见焊缝的基本符号及标注示例二(3)焊缝辅助符号及标注示例(4)常用焊缝补充符号及标注示例(5)常用焊缝尺寸符号及标注示例(6)指引线,（1）常见焊缝的基本符号及标注示例一,基本符号表示焊缝横断面形状的符号，用粗实线绘制,（2）常见焊缝的基本符号及标注示例二,（3）焊缝辅助符号及标注示例,（4）常用焊缝补充符号及标注示例,（5）常用焊缝尺寸符号及标注示例,（6）指引线,三、钢结构尺寸标注,(a)切割的板材，应标明各线段的长度及位置,(b)两构件的两条很近的重心线，应在交汇处将其各自向外错开,(c)节点尺寸应注明节点板的尺寸和杆件各螺栓孔中心，以及杆件端部至几何中心线交点的距离,(d)双型钢组合断面的杆件，应注明连接板的数量 及尺寸。不等边角钢杆件，必须注出角钢一肢的尺寸B或b,四、钢屋架结构详图,1.钢屋架结构详图2.节点详图,1.钢屋架结构详图,2.节点详图,
