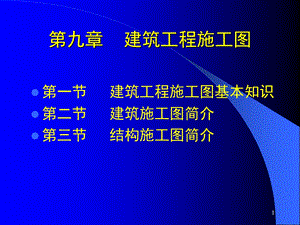

1,第九章 建筑工程施工图,第一节 建筑工程施工图基本知识第二节 建筑施工图简介第三节 结构施工图简介,2,第一节 建筑工程施工图基本知识,一、房屋的基本组成 二、房屋施工图的产生、分类 及特点三、房屋施工图的有关规定,3,一、房屋的基本组成,图9.1 房屋的基本组成,4,（一）基础,基础是房屋最下部埋在土中的扩大构件，它承受着房屋的全部荷载，并把它传给地基(基础下面的土层)。按材料分为砖基础、毛石基础、混凝土基础、毛石混凝土基础、灰土基础和钢筋混凝土基础等；按构造形式分为条形基础、独立基础、井格基础、筏片基础、箱形基础和桩基础等。,5,图11.5 砖基础,（a）间隔式；（b）等高式,6,毛石基础,7,混凝土基础,8,钢筋混凝土基础,9,柱下条形基础,10,井格基础,11,独立基础,12,（a）板式；（b）梁板式；（c）箱形,13,桩基础,（a）墙下桩基础；（b）柱下桩基础,14,（二）墙与柱,墙与柱是房屋的垂直承重构件，它承受楼地面和屋顶传来的荷载，并把这些荷载传给基础。墙体还是分隔、围护构件。外墙阻隔雨水、风雪、寒暑对室内的影响，内墙起着分隔房间的作用。,15,（三）楼面与地面,楼面与地面是房屋的水平承重和分隔构件。楼面是指二层或二层以上的楼板或楼盖。地面又称为底层地坪，是指第一层使用的水平部分。它们承受着房间的家具、设备和人员的重量。,16,（四）楼梯,楼梯是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散之用。,17,（五）屋顶,屋顶也称屋盖，是房屋顶部的围护和承重构件。它一般由承重层、防水层和保温(隔热)层三大部分组成，主要承受着风、霜、雨、雪的侵蚀、外部荷载以及自身重量。,18,（六）门和窗,门和窗是房屋的围护构件。门主要供人们出入通行。窗主要供室内采光、通风、眺望之用。同时，门窗还具有分隔和围护作用。,19,（二）房屋施工图的分类及特点,1、房屋施工图的分类,(1)建筑施工图(简称建施)建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。这类基本图有：首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门窗详图等。,20,(2)结构施工图(简称结施)结构施工图主要表达承重结构的构件类型、布置情况以及构造作法等。这类基本图有：基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等(梁、柱、板)。,21,(3)设备施工图(简称设施)设备施工图主要表达房屋各专用管线和设备布置及构造等情况。这类基本图有：给水排水、采暖通风、电气照明等设备的平面布置图、系统图和施工详图。,22,2、房屋施工图的编排顺序,整套房屋施工图的编排顺序是：首页图(包括图纸目录、设计总说明、汇总表等)、建筑施工图、结构施工图、设备施工图。各专业施工图的编排顺序是：基本图在前、详图在后；总体图在前、局部图在后；主要部分在前、次要部分在后；先施工的图在前、后施工的图在后等。,23,3、房屋施工图的特点,(1)按正投影原理绘制 房屋施工图一般按三面正投影图的形成原理绘制。(2)绘制房屋施工图采用的比例 建筑施工图一般采用缩小的比例绘制，同一图纸上的图形最好采用相同的比例。(3)房屋施工图图例、符号应严格按照国家标准绘制,24,三、房屋施工图的有关规定,绘图时，首先按所绘图样选用的比例选定基本线宽“b”，然后再确定其他线型的宽度。,1、图线,25,2、定位轴线及编号,房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。凡承重的墙、柱子、大梁、屋架等构件，都要画出定位轴线并对轴线进行编号，以确定其位置。对于非承重的分隔墙、次要构件等，有时用附加轴线(分轴线)表示其位置，也可注明它们与附近轴线的相关尺寸以确定其位置。,26,（1）定位轴线的画法,定位轴线应用细单点长画线绘制，轴线末端画细实线圆圈，直径为810mm。定位轴线圆的圆心，应在定位轴线的延长线或延长线的折线上，且圆内应注写轴线编号，如图9.2所示。,27,图9.2 定位轴线及编号方法,28,（2）定位轴线的编号,平面图上定位轴线的编号，宜标注在图样的下方与左侧。如图9.2 所示在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号，如图9.3所示。对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如图9.4所示。,29,图9.3 附加轴线的编号,图9.4 详图的轴线编号,30,3、索引符号和详图符号 在施工图中，由于房屋体形大，房屋的平、立、剖面图均采用小比例绘制，因而某些局部无法表达清楚，需要另绘制其详图进行表达。对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。,索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直径均应以细实线绘制。引出线所在的一侧表示剖切后的投影方向，见表9.1。,（1）索引符号,31,表9.1 索引符号与详图符号,32,33,4、标高,标高符号是高度为3mm的等腰直角三角形,用细实线画出。短横线是需标注高度的界线，长横线之上或之下注出标高数字，如图9.5(c)、(d)所示。总平面图上的标高符号，宜用涂黑的三角形表示，具体画法见图9.5(a)。,标高是标注建筑物高度方向的一种尺寸形式，可分为绝对标高和相对标高，均以米为单位。（1）标高符号,34,图9.5 符号及标高数字的注写,35,（2）标高数字,标高数字应以米为单位，注写到小数点后第三位。在数字后面不注写单位，如图9.5所示。零点标高应注写成0.000，低于零点的负数标高前应加注“-”号，高于零点的正数标高前不注“+”，如图9.5所示。当图样的同一位置需表示几个不同的标高时，标高数字可按图9.5(e)的形式注写。,36,（3）标高的分类,(1)相对标高 是以建筑物室内主要地面为零点测出的高度尺寸。建筑标高 建筑装修完成后各部位表面的标高。结构标高 建筑结构构件表面的标高。(2)绝对标高 是以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。,37,建筑标高和结构标高的标注，如图9.6所示。,图9.6 建筑标高和结构标高,38,5 引出线,(1)引出线用细实线绘制，并宜用与水平方向成30、45、60、90的直线或经过上述角度再折为水平的折线。如图9.7所示,39,图9.8 共用引出线,(2)同时引出几个相同部分的引出线，宜相互平行，如图9.8(a)、(c)，也可画成集中于一点的放射线，如图9.8(b)。,40,图9.9 多层构造引出线,(3)为了对多层构造部位加以说明，可以用引出线表示，多层构造共用引出线应通过被引出各层。说明文字顺序与被说明的层次一致。如图9.9所示。,41,6 图形折断符号,(1)直线折断 当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。如图9.10(a)所示(2)曲线折断 对圆形构件的图形折断，其折断符号为曲线。如图9.10(b)所示,42,图9.10 图形的折断,43,7 对称符号,当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。对称符号即是在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。平行线长度为610mm，间距为23mm，且对称线两侧长度对应相等，如图9.11所示。,44,图9.11 对称符号,45,8 坡度标注,在房屋施工图中，其倾斜部分通常加注坡度符号，一般用箭头表示。箭头应指向下坡方向，坡度的大小用数字注写在箭头上方，如图9.12(a)、(b)。对于坡度较大的坡屋面、屋架等，可用直角三角形的形式标注它的坡度，如图9.12(c)。,46,图9.12 坡度标注方法,47,9 连接符号,对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号，如图9.13。,图9.13 连接符号,48,10 指北针,在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。指北针形状如图9.14所示。圆的直径宜为24mm，用细实线绘制。指针尾端的宽度3mm，需用较大直径绘制指北针时，指针尾部宽度宜为圆的直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。,49,图9.14 指北针,50,第二节 建筑施工图简介,建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。这类基本图有：首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门窗详图等。,51,一、首页图,首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设计总说明、建筑装修及工程做法、门窗表等(见图10.1、图10.2)。,52,图10.1 首页图纸目录,53,54,二、建筑总平面图,建筑总平面图简称为总平面图 1、总平面图的形成,建筑总平面图是假设在建设区的上空向下投影所得的水平投影图。,55,2、总平面图的作用,总平面图主要表达拟建房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。,56,3、总平面图的识读,以图9-1为例，说明总平面图的识读步骤。（1）看图名、比例、图例及有关的文字说明（2）了解工程的用地范围、地形地貌和周围环 境情况（3）了解地形情况和地势高低（4）了解拟建房屋的平面位置和定位依据（5）了解拟建房屋的朝向和主要风向（6）了解道路交通及管线布置情况（7）了解绿化、美化的要求和布置情况,57,（1）看图名、比例、图例及有关的文字说明：,58,（2）了解工程的用地范围、地形地貌和周围环 境情况,59,（3）了解地形情况和地势高低：,60,（4）了解拟建房屋的平面位置和定位依据,61,（5）了解拟建房屋的朝向和主要风向,62,（6）了解道路交通及管线布置情况,63,（7）了解绿化、美化的要求和布置情况,64,三、建筑平面图,1、建筑平面图的形成 假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图10.4所示。建筑平面图实质上是房屋各层的水平剖面图。平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。,65,图10.4 平面图的形成,66,2、建筑平面图的作用,主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。,67,3、建筑平面图的图示内容及表示方法,（1）底层平面图,图10.5是某学生公寓楼底层平面图,（2）楼层平面图,楼层平面图的图示方法与底层平面图相同(见图10.6)。,（3）屋顶平面图,屋顶平面图主要表明屋顶的形状，屋面排水方向及坡度，檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号等。屋顶平面图比较简单，可用较小的比例绘制，见图10.7。,68,69,70,71,（4）局部平面图,局部平面图的图示方法与底层平面图相同。为了清楚表明局部平面图所处的位置，必须标注与平面图一致的轴线及编号。常见的局部平面图有卫生间、盥洗室、楼梯间等，见图10.8。,72,图10.8 局部平面图,73,建筑平面图的表示方法,(1)定位轴线 凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。(2)图线 凡被剖切到的墙、柱断面轮廓线用粗实线画出，没有剖到的可见轮廓线用中实线画出。尺寸线、尺寸界线、引出线、图例线、索引符号、标高符号等用细实线画出，轴线用细单点长画线画出。,74,(3)比例与图例 平面图常用150、1100、1200的比例绘制，见表10.2(4)剖切符号与索引符号 一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。,75,(5)平面图的尺寸标注 外部尺寸内部尺寸(6)指北针 一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。,76,建筑平面图的识读,下面以图10.5为例，说明平面图的识读步骤。(1)了解图名、比例及文字说明(2)了解纵横定位轴线及编号(3)了解房屋的平面形状和总尺寸(4)了解房间的布置、用途及交通联系,77,(5)了解门窗的布置、数量及型号(6)了解房屋的开间、进深、细部尺寸和室内外标高(7)了解房屋细部构造和设备配置等情况(8)了解剖切位置及索引符号,78,(1)了解图名、比例及文字说明,79,(2)了解纵横定位轴线及编号,80,(3)了解房屋的平面形状和总尺寸,81,(4)了解房间的布置、用途及交通联系,82,(5)了解门窗的布置、数量及型号,83,(6)了解房屋的开间、进深、细部尺寸和室内外标高,84,(7)了解房屋细部构造和设备配置等情况,85,(8)了解剖切位置及索引符号,86,四、建筑立面图,1、建筑立面图的形成,以平行于房屋外墙面的投影面，用正投影的原理绘制出的房屋投影图，称为立面图(见图10.9)。有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称 无定位轴线的建筑物，可按平面图各面的朝向确定名称,87,图10.9 立面图的形成,88,2、建筑立面图的作用,建筑立面图主要反映房屋的体型和外貌、门窗的形式和位置、墙面的材料和装修做法等，是施工的重要依据。,89,3、建筑立面图的表示方法,（1）定位轴线：只画出两端的轴线及编号。,90,(2)图线：,91,(3)比例与图例,92,(4)立面图上外墙面的装修做法一般用文字加以说明,93,(5)详图索引符号的要求同平面图,94,(6)尺寸标注,95,4、建筑立面图的识读,下面以图9-3为例，说明建筑立面图的内容及识读步骤。了解图名及比例 了解立面图与平面图的对应关系 了解房屋的外貌特征 了解房屋的竖向标高 了解房屋外墙面的装修做法,96,（1）了解图名及比例,97,（2）了解立面图与平面图的对应关系,98,（3）了解房屋的外貌特征,99,（4）了解房屋的竖向标高,100,（5）了解房屋外墙面的装修做法,101,五、建筑剖面图,1、建筑剖面图的形成假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。建筑剖面图是整幢建筑物的垂直剖面图。剖面图的图名应与底层平面图上标注的剖切符号编号一致，如剖面图。,102,2、建筑剖面图的作用,建筑剖面图主要用来表达房屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。它与建筑平面图、立面图相配合，是建筑施工中不可缺少的重要图样之一。,103,3、建筑剖面图的表示方法,(1)定位轴线,104,(2)图线,105,(3)比例,106,(4)图例,107,(5)剖切位置与数量的选择,108,(6)尺寸标注,109,(7)楼、地面各层构造作法,110,(8)详图索引符号,111,4、建筑剖面图的识读,下面以图10.11为例，说明剖面图的内容及识读步骤。,112,（1）了解图名及比例,113,（2）了解剖面图与平面图的对应关系,114,（3）了解房屋的结构形式,115,（4）了解主要标高和尺寸,116,（5）了解屋面、楼面、地面的构造层次及做法,117,（6）了解屋面的排水方式,118,（7）了解索引详图所在的位置及编号,119,120,六、建筑详图,1、建筑详图的形成 由于画平面、立面、剖面图时所用的比例较小，房屋上许多细部的构造无法表示清楚，为了满足施工的需要，必须分别将这些部位的形状、尺寸、材料、做法等用较大的比例详细画出图样，这种图样称为建筑详图，简称详图。,121,2、建筑详图的特点及作用,特点：一是比例大，二是图示内容详尽清楚，三是尺寸标注齐全、文字说明详尽。建筑详图是建筑细部的施工图，是对建筑平面、立面、剖面图等基本图样的深化和补充，是建筑工程的细部施工、建筑构配件的制作及编制预算的依据。,122,3、建筑详图的种类,建筑详图可分为节点构造详图和构配件详图两类。节点构造详图:凡表达房屋某一局部构造做法和材料组成的详图称为节点构造详图(如檐口、窗台、勒脚、明沟等)。构配件详图:凡表明构配件本身构造的详图，称为构件详图或配件详图(如门、窗、楼梯、花格、雨水管等)。,123,4、建筑详图的表示方法,详图的数量。详图的数量和图示内容与房屋的复杂程度及平面、立面、剖面图的内容和比例有关。对于套用标准图或通用图的建筑构配件和节点，只需注明所套用图集的名称、型号或页次，可不必另画详图。对于节点构造详图，应在详图上注出详图符号或名称，以便对照查阅。而对于构配件详图，可不注索引符号，只在详图上写明该构配件的名称或型号即可。,124,5、建筑详图的内容,一幢房屋施工图通常需绘制以下几种详图：外墙剖面详图、楼梯详图、门窗详图及室内外一些构配件的详图。各详图的主要内容有：(1)图名(或详图符号)、比例(2)表达出构配件各部分的构造连接方法及相对位置关系(3)表达出各部位、各细部的详细尺寸(4)详细表达构配件或节点所用的各种材料及其规格(5)有关施工要求、构造层次及制作方法说明等,125,（一）外墙剖面详图,外墙剖面详图实质上是建筑剖面图中外墙部分的局部放大。外墙剖面详图一般采用120的较大比例绘制，为节省图幅，通常采用折断画法，往往在窗洞中间处断开，成为几个节点详图的组合，如图10.12。外墙剖面详图上标注尺寸和标高，与建筑剖面图基本相同，线型也与剖面图一样，剖到的轮廓线用粗实线，粉刷线则为细实线，断面轮廓线内应画上材料图例。,126,127,外墙剖面详图实例,1、外墙剖面详图采用的比例为110，从轴线符号可知为轴线外墙身。2、图中表明明沟、勒脚的做法。3、窗台为砖砌，挑出60mm，厚度60mm。4、墙体采用普通砖砌筑，窗过梁、压顶、防潮层、天沟、楼板等均为钢筋混凝土制作。5、图中反映出楼板与墙体、天沟板与墙体、雨水管与墙体、过梁与墙体等相互间的位置关系。,128,(1)了解详图的图名、比例,129,（2）了解详图与被索引详图的对应关系,130,（3）了解屋面、楼面、地面的构造层次和做法,131,（4）了解檐口构造及排水方式,132,（5）了解各层梁、板、窗台的位置及其与墙身的关系,133,（6）了解外强的勒脚、散水及防潮层的做法,134,（7）了解内、外墙的装修做法,135,（8）了解各部位的标高、高度方向的尺寸和墙身细部尺寸,136,（二）楼梯详图,目前多采用现浇钢筋混凝土楼梯。楼梯由梯段(包括踏步和斜梁)、平台(包括平台板和平台梁)和栏板(或栏杆)等部分组成。楼梯的构造比较复杂，一般需另画详图，以表示楼梯的类型、结构形式、各部位尺寸及装修做法，是楼梯施工放样的主要依据。楼梯详图一般包括楼梯平面图、剖面图及踏步、栏杆、扶手等处的节点详图。,137,1、楼梯平面图,楼梯平面图是楼梯某位置上的一个水平剖面图。剖切位置与建筑平面图的剖切位置相同。楼梯平面图主要反映楼梯的外观、结构形式、楼梯中的平面尺寸及楼层和休息平台的标高等。在一般情况下，楼梯平面图应绘制三张，即楼梯底层平面图、中间层平面图和顶层平面图。,138,楼梯各层平面图的形成,139,140,141,楼梯平面图的识读步骤：,1、了解楼梯在建筑平面图中的位置及有关轴线的布置 2、了解楼梯的平面形式和踏步尺寸 3、了解楼梯间各楼层平台、休息平台面的标高 4、了解中间层平面图中三个不同梯段的投影 5、了解楼梯间墙、柱、门、窗的平面位置、编号和尺寸 6、了解楼梯剖面图在楼梯底层平面图中的剖切位置,142,2、楼梯剖面图,楼梯剖面图是楼梯垂直剖面图的简称，其剖切位置应通过各层的一个梯段和门窗洞口，向另一未剖到的梯段方向投影所得到的剖面图，如图10.15所示。楼梯剖面图主要表达楼梯的梯段数、踏步数、类型及结构形式，表示各梯段、平台、栏杆等的构造及它们的相互关系。,143,144,3、楼梯节点详图,楼梯节点详图一般包括踏步、扶手、栏杆详图和梯段与平台处的节点构造详图。依据所画内容的不同，详图可采用不同的比例，以反映它们的断面型式、细部尺寸、所用材料、构件连接及面层装修做法等，如图10.16所示。,145,146,（三）门窗详图,门窗各部分名称如图10.17所示。,147,1、门窗详图的内容,门窗详图由门窗的立面图、门窗节点剖面图、门窗五金表及文字说明等组成。门窗立面图表明门窗的组合形式、开启方式、主要尺寸及节点索引标志。门窗的开启方式由开启线决定，开启线有实线和虚线之分。门窗节点剖面图表示门窗某节点中各部件的用料和断面形状，还表示各部件的尺寸及其相互间的位置关系。,148,2、门窗详图的识读,以图为例，说明木窗详图的内容。1、从窗的立面图上了解窗的组合形式及开启方式。2、从窗的节点详图中还可了解到各节点窗框、窗扇的组合情况及各木料的用料断面尺寸和形状。,149,七、建筑施工图的绘制,学会绘制施工图，才能把房屋的内容及设计意图正确、清晰、明了地表达出来。同时，进一步认识房屋的构造，提高识读建筑施工图的能力。绘制施工图时，要认真细致，做到投影正确、表达清楚、尺寸齐全、字体工整、图样布置紧凑、图面整洁清晰、符合制图规定。,一、绘制建筑施工图的目的和要求,150,二、绘制建筑施工图的步骤及方法,(1)绘图工具、图纸的准备(2)熟悉房屋的概况、确定图样比例和数量(3)合理布置图面(4)打底稿(5)检查加深(6)注写尺寸、图名、比例和各种符号(7)填写标题栏(8)清洁图面，擦去不必要的作图线和脏痕,151,三、绘图中的习惯画法,相同方向、相同线型尽可能一次画完，以免三角板、丁字尺来回移动 相等的尺寸尽可能一次量出同一方向的尺寸一次量出 铅笔加深或描图上墨顺序：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。,152,四、建筑施工图画法举例,1、画定位轴线，墙、柱轮廓线，如图10.19(a)2、定门窗洞的位置，画细部。如楼梯、台阶、卫生间、散水、明沟、花池等，如图10.19(b)3、按前述绘图方法中的要求检查、加深图线 4、画剖切位置线、尺寸线、标高符号、门的开启线并标注定位轴线、尺寸、门窗编号，注写图名、比例及其他文字说明，如图10.19(c),（一）平面图的画法步骤,153,（二）剖面图的画法步骤,画定位轴线、室内外地坪线、各层楼面线和屋面线，并画墙身，如图10.20(a)定门窗和楼梯位置，画细部。如门窗洞、楼梯、梁板、雨篷、檐口、屋面、台阶等如图10.20(b)经检查无误后，擦去多余线条，按施工图要求加深图线。画材料图例，注写标高、尺寸、图名、比例及有关的文字说明，如图10.20(c)。,154,155,（三）立面图的画法步骤,1、从平面图中引出立面的长度，从剖面图高平齐对应出立面的高度及各部位的相应位置 2、画室外地坪线、屋面线和外墙轮廓线，如图10.21(a)3、定门窗位置，画细部。如图10.21(b)4、检查后加深图线，画出少量门窗扇，装饰、墙面分格线、定位轴线，并注写标高、图名、比例及有关文字说明，如图10.21(c),156,（四）楼梯详图的画法,1、楼梯平面图画法步骤 先定轴线，根据楼梯开间和进深尺寸绘制纵横两根轴线，定梯段的长度和平台宽度，楼梯井的宽度，如图10.22(a)定墙厚、踏面宽度、门窗洞口宽度，如图10.22(b)画细部，标注尺寸。如图10.22(c),157,2、楼梯剖面图的画法步骤 定轴线、定楼面、定休息平台的位置。图10.23(a)定踏步 图10.23(b)定墙体、楼板和平台板的厚度 图10.23(c)画细部 图10.23(d)经检查无误后，根据规定加深、加粗图线，标注尺寸、标高，注写图名、比例和文字说明等。,158,楼梯剖面图画法步骤,
