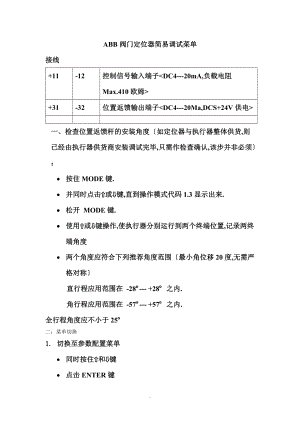

ABB阀门定位器简易调试菜单接线+11-12控制信号输入端子<DC4-20mA,负载电阻Max.410欧姆>+31-32位置返馈输出端子<DC4-20Ma,DCS+24V供电>一、检查位置返馈杆的安装角度如定位器与执行器整体供货,则已经由执行器供货商安装调试完毕,只需作检查确认,该步并非必须：· 按住MODE键.· 并同时点击或键,直到操作模式代码1.3显示出来.· 松开 MODE键.· 使用或键操作,使执行器分别运行到两个终端位置,记录两终端角度· 两个角度应符合下列推荐角度范围最小角位移20度,无需严格对称直行程应用范围在 -28º- +28º 之内.角行程应用范围在 -57º- +57º 之内.全行程角度应不小于25º二：菜单切换1. 切换至参数配置菜单· 同时按住和键· 点击ENTER键· 等待3秒钟,计数器从3计数到0,松开和键程序自动进入P1.0配置菜单使用和键选择定位器安装形式为直行程或角行程.角行程安装形式<rotary>：定位器没有返馈杆,其返馈轴与执行器角位移输出轴同轴心, 一般角位移为90º直行程安装形式<linear>：定位器必须通过返馈杆驱动定位器的转动轴,一般定位器的 返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器.注意： 进行自动调整之前,请确认实际安装形式是否与定位器菜单所选形式相符,因为自动调整过程中定位器对执行器 行程终端的定义方法不同,且线性化校正数据库不同,可能导致较大的非线性误差.出厂时的缺省设置为：linear2、从配置功能菜单中选择第其它组参数· 同时按住MODE和ENTER两键· 点击键· 显示器显示"P2._ SETPOINT"· 松开 MODE和ENTER两键显示器显示"P2.0 MIN_PGE3、各组参数选择· 按住MODE,点击键选择项.· 存储按住MODE键点击键一次或多次,直到显示出"EXIT"松开MODE键用或键选择 NV_SAVE <若选择CANCEL,此前所作修改将不予存储.>按住ENTER 键3秒直到计数器倒计数结束后松开三：启动自动调整程序执行器或阀门安装于系统后最好通过此程序重新整定：方法1：· 按住MODE键· 点击键一次或多次,直到显示出"P1.1"· 松开MODE键· 按住ENTER 键直到计数器倒计数到0· 松开ENTER 键,自动调整程序开始运行<显示器显示正在进行的程序语句号>.· 自动调整程序顺利结束后,显示器显示"COMPLETE".四：存储设定结果：· 按住MODE键· 点击键一次或多次,直到显示出"P1.4"· 松开MODE键· 用或键选择 NV_SAVE <若选择CANCEL,此前所作修改将不予存储.>· 按住ENTER 键3秒直到计数器倒计数结束后松开前面所进行的设定和自动调整中所测得的参数将存储在EEPROM 中,定位器转换 到先前所选择的运行级操作模式.五：运行级操作模式的选择1.0 模式： 自适应控制模式· 按住MODE键· 点击键一次或多次,直到显示出"1.0 CTRL_ADP"· 松开MODE键· 显示器显示阀位百分数如"50.0% POSITION"1.1模式： 固定控制模式 · 按住MODE键· 点击键一次或多次,直到显示出"1.1 CTRL_FIX"· 松开MODE键· 显示器显示阀位百分数如"50.0% POSITION"1.2 模式： 在执行器的实际全行程范围内手动控制· 按住MODE键· 点击键一次或多次,直到显示出"1.2 MANUAL"· 松开MODE键· 显示器显示阀位百分数如"50.0% POSITION"· 使用或键进行手动控制.先按住键,再按住键<始终按住键>,执行器将快速开启先按住键,再按住键<始终按住键>,执行器将快速关闭1.3 模式： 在定位器的检测范围内手动控制· 按住MODE键· 点击键一次或多次,直到显示出"1.3 MAN_SENS"· 松开MODE键· 显示器显示返馈杆所处角度位置如"-15.0º SENS_POS"· 使用或键进行手动控制.先按住键,再按住键,执行器将快速开启先按住键,再按住键,执行器将快速关闭六：表格三级功能分类与显示器文字描述功 能 描 述1.0 CTRL_ADP选择自适应控制方式<远操>1.1 CTRL_FIX选择固定控制方式<远操>1.2 MANUL切换至现场按键操作<开或关>1.3 MAN_SENS用于检测位移范围是否合适一般情况下选择1.1进行远方自动控制.只有在执行器实际行程非常小而执行器速度太快,控制发生振荡时选择1.0控制模式,但其控制精度较低.操作模式中的1.2和1.3均可运用键盘开启或关闭执行器,但1.2专用于手操,而1.3专用于检测定位器返馈杆实际运行范围是否超出传感器的最大检测范围,以便校正返馈杆的连接,取得最佳的控制效果.1. 参数配置级参数配置共分11组,用P1._,P2._-P11._<P为PARAMETER首字母> 表示, 而每一组又分若干项,如P1._ 分P1.0,P1.1,-P1.4共5项, P2._分P2.0,P2.1, -P2.7共8项.有些项中又可分若干分项以供选择,如P1.0中可选择LINEAR用于直行程执行器,选择ROTORY用于角行程执行器.又如P1.4 EXIT中可选择NV_SAVE<Non-Volatile save>存盘退出或CANCEL 不存盘退出.有些项中只有数值以供调整,如分程调节中给定信号为412 mA ,则P2.0 中的数值应设为4 mA ,而P2.1中的数值应设为12mA. 如给定信号为412 mA ,则P2.0 中的数值应设为12 mA ,而P2.1中的数值应设为20mA.二级功能分组三级功能分类与显示器文字描述功 能 描 述P1._STANDARD基本参数组P1.0 ACTUATOR定义定位器安装形式角行程rotay ;直行程linearP1.1 AUTO_ADJ启动自动整定程序P1.2 TOL_BAND设定偏差带或死区P1.3 TEST试验修改结果P1.4 EXIT退出到运行操作级P2._SETPOINT给定信号组P2.0 MIN_RGE设定给定信号的最小值<预设为4mA>P2.1 MAX_PRG设定给定信号的最大值<预设为20mA>P2.2 CHARACT选择调节特性曲线P2.3 ACTION设定阀门正反作用方式DIRECT正作用；reverse反作用P2.4 SHUT-OFF设定阀门开度阈值P2.5 RAMP降低开向速度P2.6 RAMP降低关向速度P2.7 EXIT退出到运行操作级P3._ACTUATOR执行器特性组P3.0 MIN_RGE调节曲线起始开度<预设为0%>P3.1 MAX_RGE调节曲线终止开度<预设为100%>P3.2 ZERO_POS起始点方向设置<预设为全关即返馈杆CTCLOCKW逆时针方向;预设为全关即返馈杆CLOCKW顺时针方向>确认反馈电流正反.P3.3 EXIT退出到运行操作级P4._MESSAGESP4.0 TIME _OUT定位超时P4.1 POS_SW1第一位置信号设置点P4.2 POS_SW2第二位置信号设置点P4.3 SW1_ACTV高于或低于第一位置信号时有效P4.4 SW2_ACTV高于或低于第二位置信号时有效P4.5 EXIT退出到运行操作级P5._ALARMS报警功能组P5.0 LEACKAGE启动执行器气缸泄漏报警P5.1 SP_RGE启动给定信号超限报警P5.2 SENS_RGE启动零点漂移报警P5.3 CTRLER启动远方控制被切换报警P5.4 TIME-OUT启动定位超时报警P5.5 STRK_CTR启动调节行程超限报警P5.6 TRAVEL启动总行程超限报警P5.7 EXIT退出到运行操作级P6._MAN_ADJ手动调整P6.0 MIN_VR手动设置阀门全关位置P6.1 MAX_VR手动设置阀门全开位置P6.2 ACTAUTOR选择执行器型式P6.3 SPRNG_Y2设定执行器弹簧伸长时定位器返馈杆旋转方向P6.4 ADJ_MODE选择自动调整所需检测的项目P6.5 EXIT退出到运行操作级P7._CTRL_PAR控制参数P7.0 KP P7.1 KP P7.2 TV P7.3 TV P7.4 GOPULSE P7.5 GOPULSE P7.6 Y-OFFSET P7.7 Y-OFFSET P7.8 SENSITIV P7.9 TOL_BANDP7.11 EXIT退出到运行操作级P8._ANLG_OUT模拟信号输出P8.0 MIN_RGE阀位起始点电流值默认为4mA>P8.1 MAX_RGE100%阀位电流值默认为20mA>P8.2 ACTION阀位正反方向选择默认4mA对应阀位 0%P8.3 ALARMP8.4 TESTP8.5 EXIT退出到运行操作级P9._DIG_OUT开关信号输出P9.0 ALRM_LOGP9.1 SW1_LOGP9.2 SW2_LOGTESTEXIT退出到运行操作级P10._DIG_INP10.0 FUNCTIONP10.1 EXITP11._FS/IPP11.0 FAIL_POSP11.1 FACT_SETP11.2 IP_TYPP11.3 EXIT退出到运行操作级.
