Acrel-2000用户变电站综合自动化系统.doc

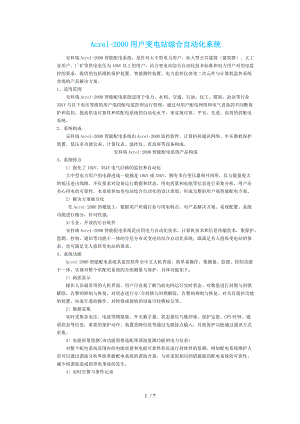

Acrel-2000用户变电站综合自动化系统    安科瑞Acrel-2000智能配电系统，是针对大中型电力用户，如大型公共建筑建筑群、大工业用户、厂矿等供电电压为10kV以上的用户，结合变电站综合自动化技术标准和电力用户对用电监控的要求，提供的包括微机保护装置、智能测控装置、电力监控仪表等二次元件与计算机监控系统实现的产品解决方案。1、适用范围    安科瑞Acrel-2000智能配电系统适用于电力、水利、交通、石油、化工、煤炭、冶金等行业35kV与以下电压等级的用户端供配电监控和运行管理，通过对用户配电网络和电气设备的不间断保护和监控，提高供电可靠性和供配电系统的自动化水平，来实现可靠、平安、先进、高效的供配电系统。2、系统构成    安科瑞Acrel-2000智能配电系统由Acrel-2000监控软件、计算机和通讯网络、中压微机保护装置、低压多功能仪表、计量仪表、温控仪、直流屏等设备构成。安科瑞Acrel-2000智能配电系统产品构成3、系统特点    1强化了10kV、35kV电气回路的监控和自动化    大中型电力用户的电源进线一般都是10kV或35kV，拥有多台变压器和开闭所，以与数量庞大的低压进出线路。不仅要求对设备运行数据和状态、用电质量和电能等信息进行采集分析，用户还关心用电的可靠性，本系统参加变电站综合自动化的设计思想，形成完整的用户端智能配电方案。    2解决方案细分化     在Acrel-2000的根底上，根据用户所属行业与用电特点，对产品解决方案、系统配置、系统功能进行细分，针对性强。    3)专业、开放的后台软件    安科瑞Acrel-2000智能配电系统是应用电力自动化技术、计算机技术和信息传输技术，集保护、监测、控制、通信等功能于一体的分层分布式变电站综合自动化系统，既满足有人值班变电站的要求，也可满足无人值班变电站的要求。4、系统功能    Acrel-2000智能配电系统其监控软件全中文人机界面、简单易操作，集测量、监视、控制功能于一体，实现对整个供配电系统的全面测量与保护，具体功能如下：    1画面显示    操作人员最常用的人机界面，用户可直观了解当前电网运行实时状态、对数值进行封锁与封锁解除，告警的抑制与恢复、对状态进行分/合封锁与封锁解除，告警的抑制与恢复、对具有遥控功能的装置、站进行遥控操作、对检修或接地的设备可挂牌标记等。    2数据采集    实时采集各电压、电流等模拟量、开关数字量、状态量以与脉冲量、保护定值、GPS时钟、通道状态等信息，重要的保护动作、装置故障信息等通过无源接点输入，其他保护功能通过通讯方式采集。    3电能质量监测(该功能需要选配带谐波监测功能的电力仪表)    对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量，与时采取相应的措施提高配电系统的可靠性，减少因谐波造成的供电事故的发生。    4实时告警与事件记录    将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统一管理，激发事件记录分类进行记录。重要报警信息，如事故报警、保护动作等随时弹出文字信息显示，即时打印。    5图形显示功能    图形显示包括主接线图、棒形图、曲线图、饼形图、表计图、趋势图和表格功能。包括主接线图、操作显示、通讯状态显示、报警与各种表格显示与打印。软件把采集的各种数据以数字、文字、图形和语音等方式直接形式显示在人机界面上。    6报表管理    可基于系统已有模板，或自定义的新模板生成报表。可以手动或根据预设定时间表定时生成报表，方便查看和管理。    7通讯状态图    Acrel-2000智能配电系统可以实时显示接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构，可在线诊断系统网络通讯状态，发生网络故障时能自动在屏幕上显示故障单元和故障部位。从而方便系统维护人员实时掌握现场各设备的通讯状态，对出现异常的设备与时维护，保证系统的稳定运行。    8用户权限管理    为保障系统平安稳定运行，Acrel-2000智能配电系统设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作如配电回路名称修改等。可以定义不同级别用户的登录名、密码与操作权限，为系统运行维护管理提供可靠的平安保障。    9 短信报警(该功能的实现需要另外增配 报警模块)    支持 短信报警功能，系统遥信、遥测实时报警信息可以通过短信报警模块发送到指定的系统管理人员 上，使得用户能够与时了解现场配电情况，消除可能发生的配电隐患。    10WEB发布    软件提供WEB效劳，客户端可以通过远程PC的IE浏览器查看监控系统的各种界面和参数。11) GPS系统时钟同步    可集成配置GPS授时设备，对系统主机进行GPS同步授时，以保证整个系统有统一的时间基准，为电力系统故障分析提供可靠的时间保障。5、选型配置方案5.1 中高压局部型号功能AM4-IAM4-UAM5-FAM5-MAM5-BAM5-CAM5-TAM5-UAM5-BLAM6-D2AM6-D3AM6-FDAM6-T应用场合进/馈线、厂用变、高压电动机等PT监测进/馈线电动机<2000kW母联保护与备自投电容器厂用变压器PT监测PT并列110kV与以下电压等级、容量为6300kVA与以上的变压器保护功能差动速断保护           二次谐波制动比率差动保护           双斜率比率制动差动保护           差流越限告警           零序过流保护            复合电压闭锁(方向)过流保护            三段过流保护        反时限过流保护       过负荷保护        低电压保护        非电量保护        其他功能通讯接口一路RS485接口一路RS485接口      两路以太网口         通讯规约Modbus-RTU/IEC60870-5-103故障录波IRIG-B对时说明：“表示具备 “表示可选5.2 低压局部                       型号功能ALP200ALP220ALP320ALP220-PTACM2ACM3应用场合馈线PT监测适用于突然断电比过载造成的损失更大的线路开关量采集55952选配2选配继电器输出445432路标配1路选配32路标配1路选配测量功能IU、I、P、PF、F、kWhU、I、P、PF、F、kWhU、MAXU、U0、F、uII、Iav、U、P、Q、S、F、PF、H、Id保护功能反时限过流保护   低定时限过流保护   高定时限过流保护   低定时限零序保护   高定时限零序保护   反时限零序保护   断相保护   不平衡保护   电流需量保护   联动1保护  联动2保护  联动3保护  欠压保护    过压保护   剩余电流保护  低电压一段保护     低电压二段保护     低电压三段保护     零序过电压保护     电压不平衡保护     PT断线保护     小车位置保护     报警过负荷I段报警    过负荷II段报警    蜂鸣器报警     通讯Modbus-RTUProfibus-DP     辅助功能一路模拟量输出 事件记录  8条故障记录 8条分闸记录   8条合闸记录   8条DI动作记录   保护定值查询  保护定值设定  说明：“表示具备 “表示可选6、产品介绍6.1 AM系列微机保护装置6.1.1 35kV/10kV主变保护    35kV/10kV变压器与一些特别重要的10kV/0.4kV变压器，要求配置差动速断和比率差动作为主保护，同时对高压侧、低压侧与变压器本体要配置相应的后备保护。具体产品配置如下所示：35kV/10kV主变保护方案    1AM6主要技术指标电流：0.2级含谐波；电压、有功功率、无功功率、功率因数：0.5级含谐波；频率：±0.01Hz；4-20mA输出：0.5级；整定值误差：不超过±3%；动作时间误差：定时限保护，不超过(±1%整定值40)ms；反时限保护，不超过±5%整定值或±40ms;遥信分辨率：小于2ms；符合标准：   DLT 587-2007 微机继电保护装置运行管理规程     GBT 14285-2006 继电保护和平安自动装置技术规程               GBT 14598.2-2021 量度继电器和保护装置 第1局部：通用要求               GBT 14598.300-2021 微机变压器保护装置通用技术要求    2AM6外形与开孔尺寸6.1.2 10kV开闭所与分变电所保护    AM5、AM4系列微机保护装置集保护、测量、控制于一体，适用于10kV与以下接地安装的各类中压开关柜，可对进/馈线、配电变压器、异步电动机2000kW以下、电容器、PT与母联开关进行保护，其中母联保护还具有备自投功能。    AM4微机保护装置是AM5的简化版本，能满足一般用户对继电保护的根本需求，AM4微机保护装置分电流型(AM4-I)、电压型(AM4-U)两种。电流型适用于进线、出线、配电变压器、电动机保护，电压型适用于PT保护。    1AM5、AM4主要技术指标电压元件：整定值容许误差不大于±3%；过压返回系数0.95，欠压返回系数1.05；电流元件：整定值容许误差不大于±3%；过流返回系数0.95，欠流返回系数1.05；频率元件：整定值容许误差不大于±0.02Hz；比拟元件：返回系数为0.95或1.05；反时限元件：反时限动作时间±5%或±40ms；返回系数0.95；时间元件：延时时间2s内误差40ms；延时时间大于2s，误差1%整定值±40ms。绝缘电阻：>100M，500Vdc介质强度：回路和地之间，独立回路之间：工频耐压2KV冲击电压：±5KV(1.2/50s，0.5J)符合标准：DLT 587-2007 微机继电保护装置运行管理规程                   GBT 14285-2006 继电保护和平安自动装置技术规程                   GBT 14598.2-2021 量度继电器和保护装置 第1局部：通用要求                   GBT 14598.300-2021 微机变压器保护装置通用技术要求    2外形与开孔尺寸AM5外形与开孔尺寸AM4外形与开孔尺寸6.2 ALP系列低压保护装置 线路保护    ALP系列智能型低压线路保护器适用于额定电压至AC 690V、额定电流至AC 400A、额定频率为50/60Hz的低压系统。产品集保护、测量、控制、总线通讯为一体，同时提供了远程自动控制、现场直接控制、面板指示、信号报警、操作记录、跳闸报警记录与开关量记录等功能。    产品体积小，结构紧凑，安装方便，作为低压馈线终端的保护、监测和控制的新型智能化综合装置，适用于煤矿、石化、冶炼、电力、船舶、以与民用建筑等领域。    1主要技术指标    2外形与开孔尺寸ALP200低压线路保护器ALP220低压线路保护器ALP320低压线路保护器主体显示单元互感器    1A、5A专用电流互感器    100A与以下专用电流互感器外形尺寸    160A电流互感器外形尺寸     400A电流互感器外形尺寸    100A与以下漏电流互感器外形尺寸    160A、400A漏电流互感器外形尺寸    3背部接线ALP200低压线路保护器ALP220低压线路保护器ALP320低压线路保护器 低压PT保护    ALP220-PT系列智能型低压PT保护器适用于额定电压为380V、额定频率为50Hz的低压系统。产品具备完善的保护、测量、控制与监视功能，为低压系统的保护与控制提供了完整的解决方案，同时还具有体积小，结构紧凑，安装方便等优势。    ALP220-PT系列产品集保护、测量、控制、总线通讯为一体，提供面板指示、信号报警、操作记录、跳闸报警记录与开关量记录等功能。可以广泛使用于煤矿、石化、冶炼、电力、船舶、以与民用建筑等领域。    1主要技术指标    2外形与开孔尺寸单位：mm    3背部接线6.3 ACM系列过负荷监控装置 主要技术指标 外形与开孔尺寸单位：mm    1ACM2过负荷监控装置    2ACM3过负荷监控装置ACM3过负荷监控装置主体模块ACM3过负荷监控装置显示模块    3背部接线7、应用方案7.1 中高压局部7.2 低压局部7 / 7
