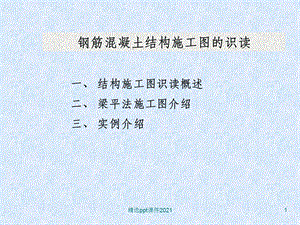

精选ppt课件2021,1,钢筋混凝土结构施工图的识读,一、结构施工图识读概述,三、实例介绍,二、梁平法施工图介绍,精选ppt课件2021,2,概述：房屋施工图包含的专业分类,一 结构施工图识读概述,精选ppt课件2021,3,一 结构施工图识读概述,1、结构施工图在建筑工程中的作用,结构施工图是表达房屋承重构件的图样；实现其他专业，例如建筑，给排水，暖通电气等的功能需求；用来作为施工，质检，及编制预算的依据。,精选ppt课件2021,4,结构施工图识读,精选ppt课件2021,5,2、结构施工图的内容,结构设计总说明,精选ppt课件2021,6,2、结构施工图的内容（续）,精选ppt课件2021,7,结构设计总说明,结构设计说明是带全局性的文字说明，它包括：1、本工程的概况，建筑物所在地区的自然气候，场地情况。2、选用材料的类型、规格、强度等级，3、应用于工程的构造，详图等。4、对施工的要求，以及对质检的要求。,精选ppt课件2021,8,结构平面布置图,结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：1、基础平面图；基础形式，基础尺寸，基础梁的布置 2、梁结构布置平面图；梁截面尺寸、定位，梁配筋 3、板结构布置平面图；板厚，板配筋4、柱结构布置图 柱截面尺寸、定位，柱配筋,精选ppt课件2021,9,构件详图,构件详图包括：基础结构详图；梁、柱、板结构详图；楼梯结构详图；其他详图，如雨篷、过梁等。,结构平面图不能表达清楚的内容，往往采用详图的方式来表达,精选ppt课件2021,10,如何才能读懂结构施工图？1、需要掌握三种图纸表达的方法 详图法，列表法，平面整体表达法（平法）2、能够读懂图集（下面图集电子版详附件）,（1）、现浇钢筋砼梁（2）、现浇钢筋砼柱（3）、现浇钢筋砼剪力墙（4）、现浇钢筋砼板式楼梯（5）、独立，条形，筏形基础及 桩基承台（6）、板,16G101-1,16G101-2,16G101-3,12G901-1,精选ppt课件2021,11,识图能力,图纸图集,结构说明（总说明，图纸说明等）,配筋图,制图规则,构造详图,精选ppt课件2021,12,一：先看结构总说明，初步了解这个工程的概况。二：接下来，看基础图，重点看基础说明及大样。三：然后是底层柱施工图，及一层梁板施工图 注意：在图纸中往往通过索引，将详图绘制 到其他图纸当中，这时要将相关的几张图联系 起来一起读。四：上部各层的梁，板，柱施工图。,如何读结构施工图？快速读图的方法是？,精选ppt课件2021,13,识图练习：1：该基础形式为（），该基础编号()。2：该基础的埋深为()。3：该基础采用的钢筋等级为（）钢筋直径（），钢筋在竖向上的间距为（）。,请读下图,精选ppt课件2021,14,识图练习：1：该基础形式为（），基础直径为（）mm。2：纵向钢筋有（）根，钢筋直径为（）3：水平焊箍每间距（）mm设置一根。4：桩基础箍筋直径及间距（）。5：护壁竖向钢筋直径及间距（）。,请读下图,精选ppt课件2021,15,二 梁平面布置图及详图,1、梁的表达方法 详图法，平面整体表示法（简称平法）2、两种表达方法的优缺点3、读懂详图法4、读懂平法,精选ppt课件2021,16,用详图法表示 钢筋混凝土梁,精选ppt课件2021,17,钢筋表,精选ppt课件2021,18,用平法表示 钢筋混凝土梁,精选ppt课件2021,19,详图法：优点：识图方便，结构尺寸，配筋，构造都能够通过图形 表达出来。缺点：绘图工作量很大，出图量大，且某一张图出错，就 会影响与之相关的其他图，修改繁琐。导致设计效 率低下。适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙 等结构构件的配筋表达，以及形状复杂的结构 构件，如设备基础等。,精选ppt课件2021,20,平法：优点：用数字化，符号化来表达结构。图面简明，清晰。设计绘图工作量小。缺点：需要掌握平法知识才能够读懂施工图。钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。,精选ppt课件2021,21,识图练习：1：梁在中间支座处的上部纵筋是（），其中（）是通长布置的。2：梁的下部纵筋是（）。3：梁箍筋的直径是（），间距（），是（）肢箍。4：该梁梁宽是（），梁高（）。,详图法钢筋混凝土梁,精选ppt课件2021,22,梁平法施工图,1、集中标注 2、原位标注,精选ppt课件2021,23,1、梁集中标注,梁集中标注的内容，规定如下：第一项：梁编号第二项：梁截面尺寸bh(宽高)第三项：梁箍筋，包括钢筋级别、直径、加 密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差,精选ppt课件2021,24,KL-1(3)300600 梁编号（跨数）截面宽高。8100/200(2)箍筋直径、加密区间距/非加密 区间距（箍筋肢数）。225 通长筋根数、直径。G212 构造钢筋根数、直径。（-0.05）梁顶标高与结构层标高的差值，负号表示低于结构层标高。,集中注写的形式,精选ppt课件2021,25,第一项：梁编号,精选ppt课件2021,26,楼面框架梁（两端为柱）KL,屋面框架梁（两端为柱）WKL,非框架梁（两端为梁）L,精选ppt课件2021,27,框支梁,框支梁KZL,框架柱不落地柱的力传递到下方的梁,框架柱不落地柱的力传递到下方的梁,框支柱KZZ,框支柱KZZ,框支柱KZZ,精选ppt课件2021,28,占据一层的转换大梁，有时梁上开有洞口,两层楼板,混凝土剪力墙不落地,框支梁KZL,框支柱KZZ,框支柱KZZ,精选ppt课件2021,29,混凝土剪力墙不落地,框支梁KZL,框支柱KZZ,框支柱KZZ,精选ppt课件2021,30,井字梁,井字梁（垂直相交的梁尺寸相同，无主次之分）JZL,框架梁KL,精选ppt课件2021,31,井字梁JZL,框架梁KL,精选ppt课件2021,32,井字梁JZL,框架梁KL,井字梁JZL,精选ppt课件2021,33,第1跨,第2跨,一端悬挑,框架梁2,2跨，一端悬挑,精选ppt课件2021,34,第1跨,第2跨,右端端悬挑,框架梁1,2跨，两端悬挑,左端悬挑,返回,精选ppt课件2021,35,第二项：梁尺寸,宽度b,高度h,精选ppt课件2021,36,悬挑梁不等高截面尺寸注写示意,加腋梁截面尺寸注写示意,精选ppt课件2021,37,第三项：梁箍筋 包括钢筋级别、钢筋直径与间距,钢筋肢数。当为抗震设计时，用斜线“”区分梁端箍筋加密区与梁身非加密区长度范围内箍筋的不同间距。,例如：8100200（2），表示箍筋为HPB300级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。,精选ppt课件2021,38,精选ppt课件2021,39,箍筋,精选ppt课件2021,40,加密区箍筋：6100mm,100mm,100mm,加密区箍筋：6100mm,精选ppt课件2021,41,非加密区箍筋：6200mm,200mm,200mm,箍筋,精选ppt课件2021,42,第四项：梁上部通长筋或架立筋 在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。例如：1：当梁配置四肢箍时，用222+（212）表示，其中222为通长筋，（212）为架立钢筋。2：当梁配置二肢箍时，用222表示，222为通长筋，无架立筋。,精选ppt课件2021,43,下部纵筋钢筋一般通长,上部通长纵筋,上部支座非通长纵筋,精选ppt课件2021,44,下部纵筋钢筋一般通长,上部支座非通长纵筋,上部支座非通长纵筋,架立筋,架立筋与受力筋搭接,精选ppt课件2021,45,第五项：梁侧面纵向构造钢筋或受扭钢筋,当梁腹板高度hw450 mm时，需配置纵向构造钢筋，所注规格与根数应符合规范规定。此项注写值以大写字母G开头，注写设置在梁两个侧面的总配筋值，且对称配置。,如：G412，表示梁的两个侧面共配置412的纵向构造钢筋，每侧各212。,精选ppt课件2021,46,下部纵筋,上部纵筋,箍筋,构造钢筋或抗扭钢筋,拉筋,精选ppt课件2021,47,第五项：梁侧面纵向构造钢筋或受扭钢筋,当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N开头，注写配置在梁两个侧面的总配筋值，且对称配置。,如：N622，表示梁的两个侧面共配置622的 受扭纵向钢筋，每侧各配置322。,精选ppt课件2021,48,侧面构造钢筋412,侧面构造钢筋或抗扭钢筋,侧面构造钢筋412,侧面构造钢筋6 14,精选ppt课件2021,49,第六项：梁顶面标高高差,梁顶面标高高差是指相对于该结构层楼面标高的高差值，有高差时，须将其写入括号内（当梁顶比板顶低时，注写成“负标高高差”；当梁顶比板顶高时，注写成“正标高高差”），无高差时不注。,如：（-0.100）表示梁顶面比同层楼板顶面低0.100m。（0.200）表示梁顶面比同层楼板顶面高0.200m。,一般情况下，需要注写梁顶面高差的梁有：洗手间梁、楼梯平台梁、楼梯平台板边梁等。,精选ppt课件2021,50,此跨梁顶部比楼板低10mm,（-0.010）,此跨梁顶部与楼板相平,返回,精选ppt课件2021,51,当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用,2、原位标注,精选ppt课件2021,52,2、原位标注,（1）梁支座上部纵筋 梁支座上部纵筋，应包含通长筋在内的所有纵筋。当上部纵筋多于一排时，用斜线“/”将各排 纵筋自上而下分开 如：梁支座上部纵筋注写为625 42时，表示上一排纵筋为425，下一排纵筋为225。,精选ppt课件2021,53,（1）梁支座上部纵筋,当同排纵筋有两种直径时，用加号“+”将两种直径相连，注写时将角部纵筋写在前面。,当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注，当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。,如：梁支座上部有四根纵筋，225放在角部，222放在中部，在梁支座上部应注写为225+222。,2、原位标注,精选ppt课件2021,54,(2)梁下部纵筋 当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开 如：梁下部纵筋注写为625 24，则表示上一排纵筋为225，下一排纵筋为425，全部伸入支座。,2、原位标注,精选ppt课件2021,55,当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时角筋写在前面如：梁下部纵筋注写为225+222，表示225放在角部，222放在中部。当已按规定集中注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注。,2、原位标注,(2)梁下部纵筋,精选ppt课件2021,56,下部通长筋为4根直径16mm的II级钢（HRB335）,精选ppt课件2021,57,下部通长纵筋 4 16,返回,精选ppt课件2021,58,2号框架梁，有两跨，一端有悬挑、梁断面300650,此梁箍筋是8，非加密区间距200，加密区间距100,两支箍筋，梁上部贯通直径为25mm的钢筋2根；梁顶相对于楼层标高24.950低0.100m,表示梁支座上部有四根纵筋,表示悬挑部分的箍筋,该跨梁下部配筋,该跨梁下部配筋，上一排纵筋为2 25，下一排纵筋为4 25全部伸入支座,精选ppt课件2021,59,(3)附加箍筋或吊筋 附加箍筋和吊筋可直接画在平面图中的主梁上，用线引注总配筋值。当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一说明，少数与统一注明值不同时，再原位引注。,2、原位标注,图11.15 附加箍筋和吊筋的画法示例,精选ppt课件2021,60,16G101规定 附加横向钢筋与附加吊筋构造,精选ppt课件2021,61,当在梁上集中标注的内容如：截面尺寸、箍筋、通长筋、架立筋、梁侧构造筋、受扭筋或梁顶面高差等，不适用某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位，施工时应按原位标注数值取用。,2、原位标注,（4）其他,
