    Altium-Designer-Winter-09原理图及PCB设计简明教程.doc

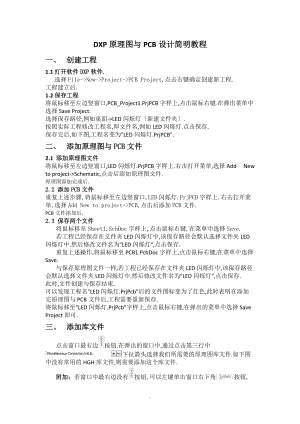

    DXP原理图与PCB设计简明教程一、 创建工程1.1 打开软件DXP软件.选择File->New->Project->PCB Project,点击右键确定创建新工程.工程建立后.1.2 保存工程将鼠标移至左边竖窗口,PCB_Project1.PrjPCB字样上,点击鼠标右键.在弹出菜单中选择Save Project.选择保存路径,例如桌面->LED闪烁灯新建文件夹.按照实际工程修改工程名,即文件名,例如LED闪烁灯.点击保存.保存完后,如下图,工程名变为"LED闪烁灯.PrjPCB".二、 添加原理图与PCB文件2.1 添加原理图文件将鼠标移至左边竖窗口,LED闪烁灯.PrjPCB字样上.右击打开菜单,选择Add New to project->Schematic,点击后添加原理图文件.原理图添加完成后.2.2 添加PCB文件重复上述步骤,将鼠标移至左边竖窗口,LED闪烁灯.PrjPCB字样上.右击打开菜单,选择Add New to project->PCB,点击后添加PCB文件.PCB文件添加后.2.3 保存两个文件将鼠标移至Sheet1.SchDoc字样上,点击鼠标右键,在菜单中选择Save.若工程已经保存在文件夹LED闪烁灯中,该保存路径会默认选择文件夹LED闪烁灯中.然后修改文件名为"LED闪烁灯",点击保存.重复上述操作,将鼠标移至PCB1.PcbDoc字样上,点击鼠标右键,在菜单中选择Save.与保存原理图文件一样,若工程已经保存在文件夹LED闪烁灯中,该保存路径会默认选择文件夹LED闪烁灯中.然后修改文件名为"LED闪烁灯",点击保存.此时,文件创建与保存结束.可以发现工程名"LED闪烁灯.PrjPcb"后的文件图标变为了红色,此时表明在添加完原理图与PCB文件后,工程需要重新保存.将鼠标移至"LED闪烁灯.PrjPcb"字样上,点击鼠标右键,在弹出的菜单中选择Save Project即可.三、 添加库文件点击窗口最右边按钮.在弹出的窗口中,通过点击第三行中下拉箭头选择我们所需要的原理图库文件.如下图中没有常用的HGH库文件,则需要添加这个库文件.附加:若窗口中最右边没有按钮,可以左键单击窗口右下角按钮,然后选择"Libraries",即可使右边Libraries按钮显示出来.若工程等其他窗口被关掉,也可以从这里重新打开点击弹出窗口中的第二行按钮,会弹出如下Available Libraries窗口.在该窗口中打钩的库文件均能在下拉框中显示,即在画原理图时,可以使用该库中的原理图.在弹出窗口中点击按钮,此时会弹出需要添加的库文件路径窗口.选择所要添加的库文件路径,并选中.为原理图库文件,为PCB库文件.一般添加时两者会同时添加,否则在由原理图文件生成PCB文件时,因找不都封装而出错.若在路径正确的情况下,找不都库文件,此时文件类型选择,此时就能找的原理图与PCB库文件了.选择打开按钮点击后,可以发现之前打开的Available Libraries窗口中,已经有添加的HGH库文件了.点击Close,关闭该窗口.此时点击窗口最右边按钮.在弹出的窗口中,通过点击第三行中下拉箭头,弹出的文件列表中就有刚添加的HGH库文件.点击选择,即可使用HGH库文件中的元件原理图了.四、 原理图设计4.1 选取元件从Libraries窗口中双击鼠标左键选取需要的元件,然后将鼠标移到原理图窗口中.如下图中将选中的电阻移到原理图窗口中.此时先不要点击鼠标左键放置,按键盘上的Tab键,可打开Component Properties元件属性窗口.在这个窗口中,可以修改元器件的各项参数.如电阻,可以修改其标号,阻值,以与生成PCB文件时的封装.在修改完毕后点击OK按钮即可放置元件.画完原理图,保存原理图.应与时保存所画原理图,防止程序无响应,电脑意外死机、断电等造成的文件丢失.五、原理图文件生成PCB文件将原理图文件生成PCB文件.在窗口上方菜单栏中选择Design,选择第一项Update PCB Document LED闪烁灯.PcbDoc生成PCB文件.弹出Engineering Change Order窗口,进行检查.先点击按钮,得到下图.若在Check栏出现打叉如,说明原理图中有错,最典型的就是元器件的封装有错误.关闭该窗口,按照错误对应的元器件进行修改后再执行.若此处全部打钩,正确.则进行下一步,点击按钮进行下一步检测并生成PCB文件.如下图.六、 PCB设计如图完成PCB设计.此时若需要到工厂投板制作,直接可以将PCB文件传给公司即可.若是自己制作,可以将此PCB文件按1:1的比例打印到油纸上,然后采用热转印的方式将油墨转印到覆铜板上,进行腐蚀,钻孔与元器件安装.最后就能做出一个LED闪烁灯的小作品.
