    CAD活塞杆画法.doc

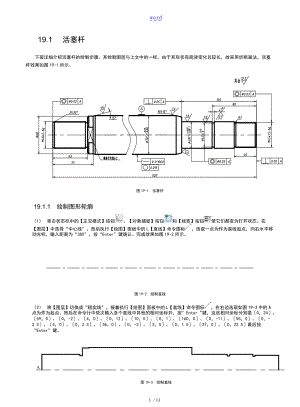

    word19.1 活塞杆下面详细介绍活塞杆的绘制步骤。其绘制图层与上文中的一样。由于其形状有规律变化且较长,故采用折断画法,活塞杆效果如图19-1所示。图19-1 活塞杆19.1.1 绘制图形轮廓(1) 单击状态栏中的【正交模式】按钮、【对象捕捉】按钮和【线宽】按钮使它们都变为打开状态。在【图层】中选择“中心线,然后执行【绘图】面板中的L【直线】命令图标,选取一点为作为直线起点,向右水平移动光标,输入距离为“380,按“Enter键确认。完成效果如图19-2所示。图19-2 绘制直线(2) 将【图层】切换成“粗实线,接着执行【绘图】面板中的L【直线】命令图标,在右边选取如图19-3中的A点为作为起点,然后在命令行中依次输入各个直线中其他的相对坐标并,按Enter“键,这些相对坐标分别是0,24、59,0、0,-2、4,0、0,12、10,0、0,1、160,0、0,-11、55,0、0,-2.3、4,0、0,2.3、36,0、0,-3、3,0、0,1.5、37,0、0,22.5最后按“Enter键。A图19-3 绘制直线(3) 执行【修改】面板中的CHA【倒角】命令图标,此时命令提示选择直线,在命令行中输入 A并按“Enter键,然后输入距离“3,角度“15,然后先选择图19-4 绘制倒角中的L1,再选择L2。继续执行【倒角】,在命令行中输入 D并按“Enter键,两次输入距离都为“1,选择直线L3,L4,按“Enter键,如图19-4所示。L4L3L2L1图19-4 绘制倒角(4) 执行【修改】面板中的CHA【倒角】命令图标,此时命令提示选择直线,在命令行中输入 A并按“Enter键,然后输入距离“10,角度“15,然后先选择图19-5中的L5,再选择L6。继续执行【倒角】,在命令行中输入 D并按“Enter键,两次输入距离都为“1,选择直线L7,L8,如图19-5所示L7L8L6L5图19-5 绘制倒角(5) 执行【绘图】面板中的L【直线】命令图标,在整体图形的右边选取如图19-6所示的B点为作为起点,当捕捉到角度为15°时,输入距离“10。B图19-6 绘制直线(6) 执行【修改】面板中的TR【修剪】命令图标,在绘图区空白处点击鼠标右键,然后左键点击多余的线条作为被剪掉的对象,当然 AutoCAD 在直线剩余最后一段时就不会被剪掉,所有此时需要用删除命令进展操作。删除操作可以执行【修改】面板中的E【删除】命令图标,修剪效果如图19-7所示。图19-7 剪裁效果(7) 执行【修改】中的F【圆角】命令图标,然后按照命令行提示,命令行中输入“R设置半径,在命令行中输入圆角半径为“1,然后按“Enter键进展确认,选择相应的直线,效果如图19-8所示。ab图19-8 绘制圆角(8) 绘制垂线。执行【绘图】面板中的L【直线】命令图标,将图19-9的图形绘制如图19-10所示。图19-9 原始图图19-10 绘制垂线(9) 执行【绘图】面板中的L【直线】命令图标,在命令行中输入“from,然后选择如图19-11所示的基点C,输入“0,14,直线右移确定位置。C图19-11 绘制直线(10) 执行【修改】面板中的TR【修剪】按钮,在绘图区空白处右击,然后单击多余的线条作为被剪掉的对象,完成效果如图19-12所示。图19-12 剪裁效果(11) 执行【修改】面板中MI【镜像】命令图标,左键选择刚刚绘制的粗实线直线为镜像对象,单击右键,然后捕捉水平中心线的两个端点,选择为镜像中心线,然后单击回车确认镜像操作,效果如图19-13所示。图19-13 镜像效果19.1.2 绘制图形细节(1) 将【图层】切换成“细实线,接着执行【绘图】面板中的L【直线】命令图标,绘制结果如图19-14所示。图19-14 绘制直线(2) 执行绘制工具中的【样条曲线】命令,绘制如图19-15所示的样条曲线,图19-15 绘制样条曲线(3) 然后执行【修改】面板中【复制】命令图标,选择绘制的曲线,移动到适当位置,如图19-16所示,然后执行TR【修剪】,效果如图19-17所示。图19-16 复制曲线图19-17 剪裁效果19.1.3 图形标注(1) 下面进展图形的标注。选择【图层】面板中的“细实线,设置该图层为当前层,(2) 执行【注释】面板中的D【标注样式】命令图标 ,在弹出【标注样式管理器】对话框,单击【新建】按钮,在弹出的【创建新标注样式】对话框,如Error! Reference source not found.所示。在“新样式名中输入“TH_GBDIM,然后单击【继续】,此时系统会弹出如图19-19所示的对话框,单击【确认】。图19-18新标注样式图19-19新建标注样式(3) 然后选择“TH_GBDIM,单击【修改】,将菜单栏中的,“线、“符号和箭头、“文字、“调整、“主单位和“公差,修改成如图19 20所示。abcdef图19 20(4) 同样的方法,创建新标注样式,“TH_GBDIM1,注意【根底样式】为“TH_GBDIM,如Error! Reference source not found.所示。单击【继续】,把【文字】栏中的【文字对齐】,改为“水平。如图19-22所示。图19-21 新标注样式图19-22“文字设置(5) 设置完成“TH_GBDIM设置为当前层,即可进展标注。执行【注释】面板中的DLM【线性】命令图标,绘制效果如图19-23所示。图19-23 直线标注(6) 在图形的右边,双击标注的尺寸68,然后在输入文本“%c68,标注的文字会变成Ø68。同样的方法,双击标注的尺寸48,输入文本“M48×2-6g,如图19-24所示。图19-24 更改文本(7) 在图形的左边,同样的方法,双击标注的尺寸45,然后在输入文本“M45×15-6g。然后双击标注的尺寸70,输入文本“%c70f7-0.03-0.06,框选用光标“,单击右键选择“堆叠,同样的方法改变如下的尺寸,绘制效果如图19-25所示。图19-25 标注效果(8) 最后双击标注的尺寸368,然后在输入文本“520,绘制效果如图19-26所示。图19-26 标注效果(9) 首先执行【注释】面板中的D【标注样式】命令图标,设置“TH_GBDIM1为当前层,然后选择【注释】面板中的【角度】命令图标,然后选择如Error! Reference source not found.所示的两条边 L9和 L10作为角度的两夹角边,然后移动鼠标到适宜的位置单击左键即完成标注,效果如图19-27所示。L10L9图19-27 角度标注(10) 设置引线样式。在命令行中输入“QLEADRE后按“Enter键,继续在命令行中输入“S按“Enter键;在系统弹出的【引线设置】对话框中选择【注释】选项卡,在【注释类型】选项组中选中“无单项选择项;选择【引线和箭头】选项卡,在【引线】选项组中选中“直线单项选择项,在【箭头】下拉列表中选择“无;在【第二段】下拉列表中选取“水平选项,单击【确定】,效果如图19-28所示。选取图中倒角断点为起点,在图形空白处再选取两点,以确定引线位置,注意直线的斜度与倒角斜度一样,效果如图19-29所示。图19-28 引线设置图19-29 效果图(11) 执行【注释】面板中的MT【文字】命令图标,在引线上分别添加文本“3×30°和“10×15°,以与同样的方法标注如图19-30所示的“铣扳手位宽62,整体效果如图19-31所示。图19-30 效果图图19-31 整体效果(12) 绘制粗糙度符号。在绘图区的空白区域中绘制如Error! Reference source not found.所示的外表粗糙度符号。(13) 单击【块】面板中的【定义属性】按钮,打开“属性定义对话框,如Error! Reference source not found.所示。图19-32 外表粗糙度符号图19-33 属性定义提示:外表粗糙度符号的尺寸如图19-34所示,其中图中“字高。图19-34 符号尺寸(14) 【属性】选项组:在【标记】文本框中输入“Ra,【提示】文本框中输入“输入外表粗糙度值,【默认】文本框中输入“。用户如设定默认值,在插入块是系统在提示中显示用户设定的默认值;【文字高度】设置为“,如Error! Reference source not found.所示,单击【确定】,在绘制的外表粗糙度符号上方左侧位置上单击,结果如Error! Reference source not found.所示,完成属性定义操作。图19-35 属性定义图19-36 效果图(15) 单击【定义块】面板中的BLOCK【创建块】按,打开【块定义】对话框,如Error! Reference source not found.所示,【名称】:带属性的外表粗糙度符号;【基点】:单击【拾取点】按钮,单击外表粗糙度符号的下端点;【对象】:单击【选择对象】按钮,将外表粗糙度符号和属性文字全部选中,按“Enter键,单击【确定】。单击【块】面板中的【插入】,打开【插入】对话框,如Error! Reference source not found.所示。图19-37 块定义图19-38 块插入(16) 【插入点】:在屏幕上指定;【比例】:1;【旋转】:在屏幕上指定。插入粗糙度符号,绘制如图19-39所示,注意其中角度可以通过输入R“旋转来改变。图19-39 效果图提示:不同外表的粗糙度可能是不同,上步骤中“定义属性的设置就是考虑情况的不同,可以改变粗糙度表符号的值。另外,由于外表粗糙度符号的尖端必须从材料外面指向外表,所以不同位置外表粗糙度的标注是不同,为了满足不同位置标注的需求,用户可以创建两个块,如图19-40 外表粗糙度符号所示。图19-40 外表粗糙度符号(17) 同样的方法创建“基准符号块,字高为3.5,如图19-41所示,然后插入整体图,效果如图19-42所示。图19-41 基准符号图19-42 标注效果提示:基准符号的尺寸如图19-43,其中图中Ra字高为取3.5,h等于倍“字高。图19-43 符号尺寸(18) 形位公差标注。在命令行中输入“QLEADER后按“Enter键,输入字母“S后按“Enter键,系统弹出“引线设置对话框。选中【公差】,确定引线后,系统会弹出【形位公差】对话框,如Error! Reference source not found.所示。单击【符号】选项组中的第一黑块,系统弹出【特征符号】对话框,如Error! Reference source not found.所示,单击同轴度按钮,单击【公差1】中的黑块,出现直径符号,在其后在文本框中输入“,在【公差2】文本框中输入“A,单击【确定】,效果如图19-46所示。图19-44 形位公差图19-45 特征符号图19-46 标注效果(19) 同样的方法绘制余下的标注,注意双层时,就在【形位公差】对话框中填写两层,结果如图19-47所示。图19-47 标注效果(20) 最终效果如图19-48所示。图19-48 最终效果13 / 13
