    ESD显示器通用规范.doc

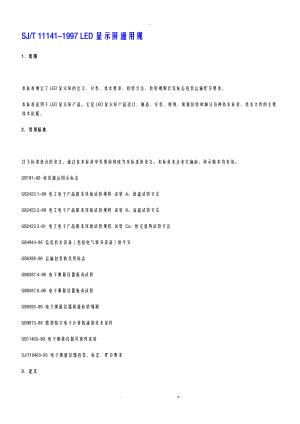

    -SJ/T 11141-1997 LED显示屏通用规1范围本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规则以及标志包装运输贮存要求。本标准适用于LED显示屏产品。它是LED显示屏产品设计、制造、安装、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。2引用标准以下标准包含的条文,通过在本标准中引用而构成为本标准的条文。本标准本企业实施前,所示版本均有效。GB191-90 包装储运图示标志GB2423.1-89 电工电子产品根本环境试验规程 试验 A:低温试验方法GB2423.2-89 电工电子产品根本环境试验规程 试验 B:高温试验方法GB2423.3-81 电工电子产品根本环境试验规程 试验 Ca:恒定湿热试验方法GB4943-95 信息技术设备包括电气事务设备的平安GB6388-86 运输包装收发货标志GB6587.4-86 电子测量仪器振动试验GB6587.6-86 电子测量仪器振动试验GB6593-86 电子测量仪器质量检验规则GB9813-88 微型数字电子计算机通用技术条件GB11463-89 电子测量仪器可靠性试验SJ/T10463-93 电子测量仪器包装、标志、贮存要求3定义本标准采用以下缩略语和定义:3.1 LED发光二极管 light emitting diodeLED是发光二极管的英文缩写3.2 LED显示屏 LED panel通过一定的控制方式,用于显示文字、文本、图形、图像、动画、行情等各种信息以及电视、录像信号并由器件阵列组成的显示屏幕。3.3 显示单元 display unit 由电路及安装构造确定的并具有显示功能的组成LED显示屏的根本单元。3.4 致命不合格 critical defect对使用、维护产品或与此有关的人员可能造成危害或不平安状况的不合格,或单位产品的重要质量特性不符合规定或单位产品的质量特性严重不符合规定。3.5 失控点 out-of-control point发光状态与控制要求的显示状态不相符并呈离散分布的LED根本发光点。3.6 伪彩色LED显示屏 pseudo-color LED panel在LED显示屏的不同区域安装不同颜色的单基色LED器件构成的LED显示屏。3.7 全彩色LED显示屏 all-color LED panel由红、绿、蓝三基色LED器件组成并可调出多种色彩的LED显示屏 4分类LED显示屏可依据以下条件分类:4.1 使用环境LED显示屏按使用环境分为室LED 显示屏和室外LED 显示屏。4.2 显示颜色LED显示屏按显示颜色分为单基色LED显示屏含伪彩色LED显示屏,双基色LED显示屏和全彩色三基色LED显示屏。按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。4.3 显示性能LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏,计算机视频LED显示屏,电视视频LED显示屏和行情LED显示屏等。行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。4.4 根本发光点非行情类LED显示屏中,室LED显示屏按采用的LED单点直径可分为3mm、3.75mm、5mm、8mm和10mm等LED显示屏;室外LED显示屏按采用的像素直径可分为19mm22mm和26mm等LED显示屏。行情类LED显示屏中按采用的数码管尺寸可分为2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等LED显示屏。1-海威商号2-管径mm单位含2mm、3mm、4.8mm、3.7mm、5mm、7.8mm、9mm、11mm、13.6mm、14.8mm、21mm、26mm、52mm等3-混合屏数码尺寸含1.8inch、2.3inch、3inch等)4-性能含WZ文字、3D三维动画、HQ行情、AV视频5-色彩如2、4、256等例如:HV-3.7-1.8/HQ-256型解释为:海威3.7+1.8inch 256色阶可调行情屏;5要求51 LED显示屏的硬件使用环境LED显示屏硬件局部包括根据LED显示屏种类、面积、使用现场等条件确定的通用计算机局部、通讯线、专用数据转换局部及显示局部。在详细规中应说明:a) 对计算机主机、各种选配插卡、外部设备及通讯接口的要求;b) 对通讯线的要求并注明最大通讯距离;c) 数据转换局部与计算机主机的通讯方式;d) 供电要求及构造安装要求。52 LED显示屏的软件使用环境对不同性能的LED显示屏应配置能满足其显示功能要求的显示软件,该软件具有以下功能:a) 符合系列化、标准化要求,能向下兼容;b) 采用在详细规中规定的操作系统和语言;c) 配有完善的自检程序和根据需要配备各种级别的诊断程序;d) 对特殊用途的LED显示屏配备其相应的专用软件。53 构造与外观531 构造LED显示屏显示局部可采用钢、铝、木等材料。要求构造巩固、美观。532 外观LED显示屏外框无明显划痕。室外LED显示屏像素管安装应一致、无松动及管壳破裂。54 平安要求LED显示屏属GB4943规定的I类平安设备。541 LED显示屏应有保护接地端子。542 平安标记5421 LED显示屏保护接地端子应有标志。5422 LED显示屏在熔断器和开关电源处应有警告标志。543 对地漏电流LED显示屏的对地漏电流应不超过3.5mA交流有效值。544 抗电强度LED显示屏可承受50HZ、1500V交流有效值的试验电压1min不应发生绝缘击穿。545 温升LED显示屏正常使用时在到达热平衡后金属局部的温升不超过45K,绝缘材料的温升不超过70K 。55 LED显示屏性能特性 文本LED显示屏和图文LED显示屏应具有在详细规中规定的移入移出方式及显示方式。 计算机视频LED显示屏应具有: 动画功能。要求LED显示屏动画显示与计算机显示器相对区域显示一致; 文字显示功能。要求文字显示稳定、清晰无串扰; 灰度功能。要求具有在详细规中规定的等级灰度。 电视视频LED显示屏除具有动画、文字显示、灰度功能外,应可放映电视、录像画面。行情LED显示屏具有与其相应的行情显示能力。56 均匀性应在详细规中规定对LED显示屏均匀性的要求。57 失控点室LED显示屏的失控点应不大于万分之三,室外LED显示屏的失控点应不大于千分之三;且为离散分布。58 供电电源LED显示屏的供电电源为220V±10%,50HZ ±5%或380V±10%,50HZ ±5%。应在详细规中规定各类LED显示屏单位显示面积的最大功耗或LED显示屏总功耗。59 环境适应性591 计算机及数据转换局部计算机及数据转换局部的工作条件应满足 GB9813 中的规定,可在1035室温条件下工作.592 显示局部 5921 温度室屏的环境温度为:工作环境低温:0;高温:+40。贮存环境低温:-40;高温:+60。室外屏的环境温度为:工作环境低温:可选-20,-10;高温:+50。贮存环境低温:-40;高温:+60。5922 湿热在最高工作温度时,LED显示屏应能在相对湿度为90%的条件下正常工作。593 振动LED显示可承受汽车、火车、飞机等运输、装卸、搬动中受到的振动。车载屏应能在所安装的车辆运行中正常工作。594 运输LED显示屏可使用汽车、火车、飞机等普通运输工具运输。 510 可靠性要求LED显示屏单元的平均无故障工作时间MTBFm1不低于10000h。 6检验方法61 LED显示屏的硬件使用环境用目测方式检查LED显示屏的硬件使用环境,应符合5.1的要求。62 LED显示屏的软件使用环境用目测方式检查LED显示屏的软件使用环境,就符合5.2的要求。63 构造与外观用目测方式检查LED显示屏的构造与外观,就符合5.3的要求。64 平安要求641 接地用目测方式检查LED显示屏,就满足的要求。642 平安标记用目测方式检查LED显示屏,应满足5.4.2的要求。643 对地漏电流在1.1倍额定电源电压下,测试LED显示屏电源线对金属外框间的对地漏电流,应满足5.4.3的要求。644 抗电强度LED显示屏电源开关处于通的位置,在电源输入端与金属外框或可触及的金属构造件间施加1500V交流有效值,1min,应满足5.4.4的要求。645 温升LED显示屏在工作一小时后用点温计测试各可触及点温度,应满足5.4.5的要求。65 性能特性根据LED显示屏的不同种类,对LED显示屏的性能特性进展检查,应满足5.5的要求。对文本、图文LED显示屏使用显示测试软件通过目测检查移入移出方式及显示方式。对计算机视频LED显示屏通过目测,用放映计算机动画进展比照检查动画功能,用LED显示屏与计算机监视器进展比照检查文字显示功能,用专用测试软件检查其灰度功能。对电视视频LED显示屏除进展上述动画、文字、灰度功能检查外,还应用视频源检查电视、录像功能。对各种行情LED显示屏,应使用相应测试软件检查其行情显示功能。66 均匀性用目测方式检查LED显示屏的均匀性,应满足5.6的要求。67 失控点用目测方式检查LED显示屏的失控点,应满足5.7的要求。68 供电电源用瓦特表测量LED显示屏的供电电源功率,应满足5.8的要求。69 环境适应性691 高温负荷试验高温负荷试验按GB2423.2的规定对显示单元进展。对室屏在40±2条件下,对室外屏在50±2条件下通电工作8h,每小时进展一次检查。对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点。对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求。692 高温存贮试验高温负荷试验按GB2423.3的规定对显示单元进展。在60±2条件下存贮4h,在室温条件下恢复4h后,对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点,对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求。对室屏在40±2,相对湿度为87%93%的条件下,对室外屏在50±2 , 相对湿度为87%93%的条件下通电工作8h,每小时进展一次检查。对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点,对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求.693 湿度负荷试验湿度负荷试验按GB2423.3的规定对显示单元进展。对室屏在40±2,相对湿度为87%93%的条件下,对室外屏在50±2,相对湿度为87%93%的条件下通电工作8h,每小时进展一次检查。对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点,对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求。694 恒定湿热试验恒定湿热试验按GB2423.3的规定对显示屏单元进展。对室屏在40±2,相对湿度为87%93%的条件下,对室外屏在50±2,相对湿度为87%93%的条件下通电工作48h。存贮试验完毕后,立即进展对地漏电流、抗电强度和温升的测量,应满足、5.4.4、5.4.5的要求。再在室温环境下恢复4h后,对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点,对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求。695 低温负荷试验低温负荷试验按GB2423.1的规定对显示屏单元进展。在规定的低温条件下通电工作8h,每小时进展一次检查。对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点,对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求。696 低温存贮试验低温存贮试验按GB2423.1的规定对显示屏单元进展。在-40±3条件下存贮4h,在室温条件下恢复4h后。对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点。对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求。697 振动试验振动试验按GB6587.4的规定对显示屏单元进展。在振动频率5HZ 55HZ 5HZ,振幅为0.19mm的条件下,5min扫描一次,二个方向,每个方向扫描二次。试验完毕后,对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点。对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求。698 运输试验运输试验按GB6587.6规定的3级流通条件对显示屏单元进展。试验完毕后,对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点。对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查。均应满足5.5、5.6和5.7的要求。对车载移开工作的LED显示屏,应进展现场运输试验。610 可靠性试验可靠性试验按GB11463的规定对显示屏单元进展。=20%,=20%,Dm=3.0。也许按合同规定进展可靠性证试验。 7 检验规则71 检验工程本产品分为鉴定检验和质量一致性检验,检验规则按GB6593中的有关规定,其检验工程和要求按表1的规定。表1 LED显示屏的检验工程和要求试验工程鉴定检验设计生产质量一致性检验A组C组F组技术要求章条号检验方法章条号硬件使用环境5.16.1软件使用环境5.26.2外观及构造5.36.3平安要求5.46.4性能特性5.56.5均匀性5.66.6失控点5.76.7供电电源5.86.8环境5.96.9可靠性5.10 6.10现场使用 按企标按企标 为必须进展检验的工程; 为可以选择进展检验的工程; 为不进展检验的工程。72 鉴定检验721 鉴定检验分为设计教室检验和生产鉴定检验。722 鉴定检验由上级指定部门或委托质量检验单位负责进展.723抽样方法及检验工程7231 对LED显示屏的硬件使用环境、软件使用环境、构造与外观、平安要求、性能特性、均匀性、失控点、供电电源进展检查,应满足5.15.8的要求。从.1检验合格的LED显示屏随机抽取3套显示单元按5.9进展环境适应性检验.7232 对鉴定的LED显示屏按5.10的要求进展可靠性试验.采用GB11463规定的定时定数截尾试验方案1-2.7233 对设计鉴定的LED显示屏进展现场使用试验.723. 4 合格判据在.1、7.2.3.2的检验中,允许出现二次非致命不合格,超过者判为不合格.? 7.2.3.3的检验应符合GB11463的要求.? 7.2.3.4的检验应符合本标准及LED显示屏企业标准的要求.73 质量一致性检验731 质量一致性检验分为A组检验,C组检验和F组检验.732 A组检验7321 A组检验为LED显示屏根本要求的检验.7322 A组检验的工程按表1的规定.LED显示屏需逐套进展检验.对任一项不合格的产品均需退回生产部门修复后,重新提供检验.7323 A组检验由LED显示屏制作单位质量检验部门或委托质量检验单位负责进展,定货方可代表参加.733 C组检验7331 C组检验为环境适应性检验.7332 批量生产的产品,生产连续时间大于6个月时,每批都应进展环境适应性检验,连续生产的产品每年进展一次环境适应性检验.改变设计、工艺、主要元器件及材料时,要进展环境适应性检验。7333 环境适应性检验由LED显示屏制作单位质量检验部门或委托质量检验单位负责进展.在质量一致性A组检验合格的显示单元中随机抽取3套,进展环境适应性检验.7334 在环境适应性检验整个过程中允许出现二次非致使不合格。经修复后从出现不合格的工程起继续进展检验。对环境适应性检验不合格的LED显示屏,制止出厂。并需对全部在制品和成品进展重新检验。找出问题原因后重新进展环境适应性检验。经环境适应性检验的样品应印有标记,不应作为正品出厂。7335 经环境适应性检验的样品应印有标记,不应作为正品出厂。734 F组检验7341 F组检验为可靠性试验。采用GB11463规定的序贯截尾试验方案2-3。7342 批量生产的产品,每年都应进展可靠性验证试验,连续生产的产品两年进展一次可靠性试验,改变主要设计、工艺、主要元器件及材料时要进展可靠性试验。7343 可靠性试验由LED显示屏制作单位质量检验部门或委托质量检验单位负责进展。在质量一致性检验合格的显示单元中按GB11463的要求抽取样本,进展可靠性试验。7344 对可靠性试验不合格的LED显示屏,制止出厂。并需对全部在制品和成品进展重新检验。找出问题原因后重新进展可靠性试验。735 质量合格判定第一项检验均应符合本规要求,AF组检验均应合格。质量一致性检验合格。 7 标志 包装 运输 贮存LED显示屏的包装、标志和贮存应符合SJ/T10463的要求。 81 标志811 产品标志8111 应在LED显示屏的适当位置上安装铭牌。8112 铭牌须包含以下容a) 商标;b) 产品名称或型号;c) 生产日期;d) 制造厂名。812 包装标志LED显示屏外包装箱的标志就符合GB6388的要求:a) 产品型号与名称;b) 商标;c) 制造厂名;d) 有"向上"、"小心轻放"、"怕湿"等图示标志,这些标志应符合GB191的规定。e) 标明产品数量、毛重及装箱日期。82 包装821 用符合外包装标志规定的包装箱包装。 822 包装须符合防潮、防振、防腐要求。823 每批包装箱中应在标定的箱中装有产品检验合格证明、装箱单、备件附件清单及随机的文件清单。83 运输包装好的产品可用任何交通工具运输,但运输过程应防止雨雪淋袭、太阳久晒、接触腐蚀性气体及机械损伤。84 贮存LED显示屏贮存温度围040,相对湿度不大于80%,周围环境无酸碱及腐蚀性气体,且无强烈的机械振动、冲击及强磁场作用。 9 其它本企业标准是根据中国光协光电器件分会LED显示屏专委会1998年5月30日大会会议精神制定,作为本专委会常委单位之一的海威电子。有责任和义务将?中华人民国电子行业标准SJ/T11141-1997?贯彻好,推广好。. z.
