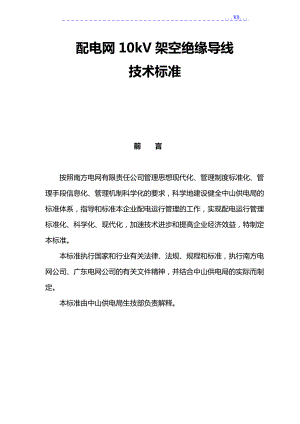

.WD.配电网10kV架空绝缘导线技术标准 前 言按照南方电网有限责任公司管理思想现代化、管理制度标准化、管理手段信息化、管理机制科学化的要求，科学地建设健全中山供电局的标准体系，指导和标准本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本标准。本标准执行国家和行业有关法律、法规、规程和标准，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。本标准由中山供电局生技部负责解释。1.应遵循标准标准中所有设备及其备品备件，除本标准中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。现行标准如下：GB 1404993 额定电压10kV、35kV架空绝缘电缆2使用条件2.1 运行条件2.1.1 系统标称电压和频率：10kV，50Hz。2.1.2 系统最高运行电压：12 kV。2.1.3 系统接地方式：不接地、消弧线圈接地。2.2 环境条件2.2.1 环境温度：-10+45。3.2.2 亚热带海洋性气候，轻度盐污腐蚀。2.3 敷设条件 架空敷设。2.4 运行要求2.4.1 电缆导体的最高长期允许工作温度为90。2.4.2 短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250。2.5 电缆的允许弯曲半径电缆的允许弯曲半径应不小于电缆弯曲试验时圆柱体直径。3.技术要求 架空绝缘导线，其技术参数除应符合 GB 14049 -93的要求以外，还应满足以下要求。3.1 导体导体外表应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。导体采用紧压圆形硬铝线。铝导体材料为A00铝。3.2 挤出交联工艺 导体屏蔽、绝缘应采用共挤工艺，化学交联或温水交联。3.3 绝缘普通型绝缘标称厚度为3.4mm，绝缘厚度平均值应不小于标称值，其最薄处测量厚度应不小于3.1mm，最大测量厚度应不大于3.7mm。轻型绝缘标称厚度为2.5mm。投标时注明绝缘料的产地、品牌。3.4不圆度不圆度应不大于10%。不圆度=×100%。3.5 成品电缆标志 成品电缆的外表应连续、清晰地印刷厂名、型号、电压、导体截面、制造年份、计米长度标志。3.6 电缆盘 中标方应用铁木构造电缆盘。电缆盘应能承受所有在运输，现场搬运或在任何气象条件下户外至少储存3年期间可能遭受的外力作用。并且电缆盘应承受在安装或处理电缆时所可能遭受的外作用力不会损伤电缆及盘本身。4.试验4.1 电缆在制造、处理、试验、检验过程中，买方有权监造和见证，卖方不得拒绝。买方技术人员的工作不对厂家产品质量负责。4.2 出厂试验 每批电缆出厂前，制造厂必须对每盘电缆按 GB 14049-93 以及本招标书要求进展出厂试验。出厂试验报告附在电缆盘上。4.3出厂试验工程序号试验工程试验依据标准1导体直流电阻试验GB 3048.42绝缘电阻试验GB 3048.53交流电压试验GB 3048.84.4 抽样试验 抽样试验应按GB 14049-93 及下表要求进展。并将试验报告提交买方。抽样试验工程序号试验工程试验标准1构造检查GB 14049-9324h交流电压试验GB 3048.83热延伸试验GB 2951.18现场验收检查序号试验工程试验标准1外观检查导体外表应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线。导体采用紧压圆形硬铝线。2构造尺寸绞线中各类金属线的根数、绞合节径比等的尺寸测量。实验方法按GB4909.2-85的有关规定5.包装储运5.1 电缆交货使用电缆盘，每盘电缆长度一般不小于1500m，两端必须有可靠的防水密封保护罩，电缆盘侧面应以不能抹除的涂料用模板印刷准确、明显的标志，以保证安全地运抵目的地，并防止产品丧失或出现包装错误等情况的可能性。标志内容如下：5.1.1 型号及规格5.1.2 实际长度5.1.3 毛重及净重5.1.4 工厂线盘组编号5.1.5 工厂检验编号5.1.6 到货地点5.1.7 合同号、收货单位及联系人5.1.8 表示滚动方向的箭头5.1.9 制造厂名及符号5.1.10 生产日期5.1.11合格证书以铝盘打印形式附盘上5.2 封盘方式依据运输条件而定。6投标厂商应提供的技术文件6.1 长期载流量计算书。6.2 短时过负荷曲线。6.3 导体热稳定计算书。6.4 允许弯曲半径。6.4.1 敷设时弯曲半径；6.4.2 运行时弯曲半径。6.5 导体允许最大拉力。6.6 电气性能参数（导体直流电阻、绝缘电阻、绝缘的tg、电容值、正负序阻抗、零序阻抗）。
