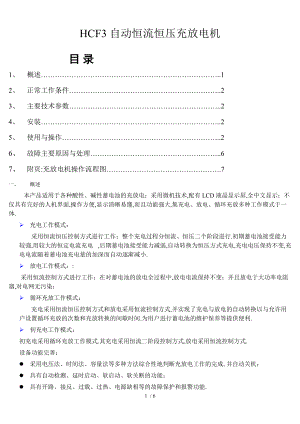

HCF3自动恒流恒压充放电机常规10.5.18使用版.doc
HCF3自动恒流恒压充放电机目录1、 概述.12、 正常工作条件.23、 主要技术参数.24、 安装.25、 使用与操作.26、 故障主要原因与处理.67、 附页:充放电机操作流程图.7一、 概述本产品适用于各种酸性、碱性蓄电池的充放电；采用微机技术,配有LCD液晶显示屏,全中文显示；不仅具有完好的人机界面,操作方便,显示清晰易懂,而且功能强大,集充电、放电、循环充放多种工作模式于一体.Ø 充电工作模式：采用恒流恒压控制方式进行工作；整个充电过程分恒流、恒压二个阶段进行.初期蓄电池接受能力较强,用较大的恒定电流充电 ,后期蓄电池接受能力减弱,自动转换为恒压方式充电,充电电压保持不变,充电电流随着蓄电池充电量的加深而自动逐渐减小.Ø 放电工作模式：:采用恒流控制方式进行工作；在对蓄电池的放电全过程中,放电电流保持不变；并且放电于大功率电阻器,对电网无污染；Ø 循环充放工作模式：充电采用恒流恒压控制方式和放电采用恒流控制方式,并实现了充电与放电的自动转换以与允许用户设置循环充放的次数和充放转换的间歇时间.为用户进行蓄电池的维护保养等提供便利.Ø 初充电工作模式：初充电采用循环充放工作模式.其充电采用恒流二阶段控制方式,放电采用恒流控制方式.设备功能完善：l 采用电压法、时间法、容量法等多种方法综合性地判断充放电工作的完成,并自动关机；l 具有自动检测、延时启动、软启动、软关断的功能；l 具有开路、接反、过载、过热、电源缺相等的故障保护和报警功能.l 具有自动翻档功能,本设备为了提高充电机效率,主变压器分为多路输出,并能根据用户所接蓄电池电压的大小,自动实现翻档功能,无须人员操作.l 液晶屏实时显示工作模式和各个充放电参数与故障信息.l 高亮度LED指示设备的运行状态和故障报警；l 充电中途充电连接线脱落自动关机；l 对于用户设置的参数,系统可长久记忆,停电也不丢失.充、放电参数首次设置好后,如以后充、放相同的蓄电池,每次只需确认而无需重新设置；l 用户可在充、放电工作过程中对所有的参数进行在线设置或修改.二、 正常工作条件1海拔高度不超过2000米；2周围介质温度不高于+40与不低于10；3空气相对湿度不大于85%当介质温度在20±5时；4无导电尘埃的地方；5无爆炸危险的环境；6不含有能腐蚀金属与绝缘的气体与蒸汽的环境；7在没有雨雪侵袭的地方；8在垂直面倾斜不超过5度与无剧烈振动和冲击的地方.三、 主要技术参数 型号 项目 参数HCF365/165HCF380/165HCF3100/165HCF365/210HCF380/210HCF3100/210输入电源 VHZ三相380V、50HZ输入电流 AC A192430253038充放电电流 DC A06508001000650800100充电电压 DC V016501650165021002100210充电输出功率 kW10.813.216.513.716.821.0可充放蓄电池组电压V241202412024120241442414424144外形尺寸mm900×550×1750重 量 Kg330350405345365420四、 安装电源输入线直接连接于动力型空气开关,开关的额定电流应大于等于充电机输入电流的2倍.详见主要技术参数表4.1 电源线：将电源输入线接入电源端子,接地线接在接地螺丝上；4.2 充放电线：将充放电线接入正负输出端,并对充放电线进行"正负"标识五、 使用与操作请先接通电源,再接电池.否则,电池接反后再通电,易引发事故的发生！充放电设备上电后,系统为初始状态度,液晶屏默认显示"工作模式选择"界面,并默认选择"充电"工作模式.C相关按键的作用：1、"复位"键的操作：按"复位"键后系统恢复到初始状态.a) 在前一次工作任务完成后,需要再一次进行工作时,须按"复位"键恢复；b) 当出现"故障"而自动关机后,需要重新工作时,须按"复位"键恢复；c) 要从一种已启动工作的工作模式转变到另一种工作模式,须按"复位"键恢复.d) 如有异常,需紧急停止,请按"复位"键.2、 ""键的操作:此键为"暂停/运行"键,当设备在运行过程中,按一下此键,设备会暂停,而再次按一下此键,设备又恢复运行.一、充电1、 工作模式的选择：按""、""键,使"¦"指向"充电"的工作模式,然后按"确定"键,进入该工作模式的参数设置."工作模式的选择"界面上显示的电压,是蓄电池电压.2、 正常充电电流、电压参数的设置：按""、""键,可对光标所在的设置位值进行加减,按""、""可移动光标到其它的设置位.参数设置好以后按"确定"键,进入下一屏的参数设置.a) 电流设置值：蓄电池正常充电所需的充电电流值一般取0.1CA0.15CA,其中C为蓄电池容量,单位Ah安时,例如100Ah的蓄电池充电电流为10A15A,但也可根据用户的实际情况而定.b) 恒压点设置值:设定值一般为蓄电池额定电压的1.2-1.25倍,可参照下表：此设置方法,仅适用于铅酸蓄电池设定时作参考.对于碱性蓄电池恒压点的设定,请按照碱性蓄电池产品出厂说明进行.蓄电池额定电压V122430486080100110120恒压点设置1429365885961201321443、 正常充电时间、容量参数的设置：按""、""键,可对光标所在的设置位值进行加减,按""、""可移动光标到其它的设置位.参数设置好以后按"确定"键,进入下一屏.a) 时间设置：可设置的时间范围为：00.0099.59<99小时59分钟>,一般蓄电池在完全用空的情况下,充电时间为12小时左右.b) 容量设置：一般设为蓄电池的额定容量.4、 启动工作：参数设置完成后,按"确定"键,进入蓄电池的联接检测并自动启动.5、 显示当前值：启动工作后,液晶屏显示当前电流值；通过按""、""键,可对电流、电压、时间、容量、电源电压参数的当前值进行切换显示.6、 参数的在线修改：在进入启动工作后,可按"返回"键,返回到参数设置界面进行参数修改,修改好后再按"确定"键,前进到当前值的显示界面.7、 工作完成信息显示：正常充电完成的判别有三种方法：时间、容量到以与充电进入恒压后再充6小时.达到其中任一种则判别为工作完成,设备自动关机.界面显示完成信息,包括蓄电池电压、充电的时间、容量等信息.二、放电1、工作模式的选择：按""、""、键,使"¦"指向"放电"的工作模式,然后按"确定"键,进入该工作模式的参数设置.2、 放电电流、电压参数的设置：按""、""键,可对光标所在的设置位值进行加减,按""、""可移动光标到其它的设置位.参数设置好以后按"确定"键,进入下一屏的参数设置.a) 电流设置值：蓄电池放电所需的放电电流值一般取0.2CA,其中C为蓄电池容量,单位Ah安时,例如100Ah的蓄电池放电电流为20A,但也可根据用户的实际情况而定.蓄电池额定电压V122430486080100110120终止电压设置1020254051688593102b) 放完点设置值:设定值一般为蓄电池额定电压的0.85-0.875倍.可参照下表：此设置方法,仅适用于铅酸蓄电池设定时作参考.对于碱性蓄电池放完点的设定,请按照碱性蓄电池产品出厂说明进行.3、 放电时间、容量参数的设置：按""、""键,可对光标所在的设置位值进行加减,按""、""可移动光标到其它的设置位.参数设置好以后按"确定"键,进入下一屏.a) 时间设置：一般蓄电池放电时间设为5小时.b) 容量设置：一般设为蓄电池的额定容量.4、 启动工作：参数设置完成后,按"确定"键,进入蓄电池的联接检测并自动启动.5、 显示当前值：启动工作后,液晶屏显示当前电流值；通过按""、""键,可对电流、电压、时间、容量、电源电压参数的当前值进行切换显示.6、 参数的在线修改：在进入启动工作后,可按"返回"键,返回到参数设置界面进行参数修改,修改好后再按"确定"键,前进到当前值的显示界面.7、 工作完成信息显示：放电完成的判别有三种方法：时间、容量到以与放完点电压.达到其中任一种则判别为工作完成,设备自动关机.界面显示完成信息,包括蓄电池电压、放电的时间、容量等信息.三、循环充放1、工作模式的选择：按""、""键中的任一键,使"¦"指向"循环充放"的工作模式,然后按"确定"键,进入该工作模式的循环充放"次数"和充放转换的"间歇时间"设置.2、 循环充放"次数"、"间歇时间"设置：按""、""键,可对充放电的次数和各次充放电转换所需的间歇时间进行设置；按""、""键,可选择相应设置的位置.按 ""键,可依次选择"充电次数""放电次数""间歇时间的百位""间歇时间的十位""间歇时间的个位"；按""键,则反序选择.如果对充电的"次数"进行设置,循环充放遵循"先充后放"原则,放电的次数自动生成.例3充2放,将充电次数设定为3,则放电次数自动生成为2,其循环次数总共为5次.如果对放电的"次数"进行设置,循环充放遵循"先放后充"原则,充电的次数自动生成.例2充2放,将放电次数设定为2,则充电次数自动生成为2,其循环次数总共为4次.间歇时间的设置,最长时间可设值为960分钟,系统保存最新的间歇时间设置值；也可在下面第"7"条中设置.设置好以后按"确定"键,进入下一屏-循环充放电中的充电参数的设置.3、 循环充放电中的充电参数的设置:设置的方法与上述"充电工作"模式中的方法一样；但循环充放电中所设置充电参数,与"充电工作"模式中所设置充电参数是互相独立的.4、 循环充放电中的放电参数的设置:设置的方法与上述"放电工作"模式中的方法一样；但循环充放电中所设置放电参数,与"放电工作"模式中所设置放电参数是互相独立的.5、 启动工作：所有参数设置完成后,按"确定"键,进入蓄电池的联接检测并自动启动.6、 显示当前值：启动工作后,显示循环工作处于充电还是放电状态,以与是在第几次循环工作,并通过按""、""键,可对电流、电压、时间、容量、电源电压参数的当前值进行切换显示.7、 循环工作过程完成信息显示：当1次循环工作结束后,设备自动关机,界面显示本次循环工作的完成信息,包括蓄电池电压、本次循环工作所用的时间、容量等信息；并且间隔地出现"等待多少时间可自动进入下1 次循环工作"的信息.等待的时间出厂设定为30分钟,以倒计时的方式显示；可在"等待时间"显示界面,直接对等待时间进行重新设置,按""、""键,可对时间值进行加、减,按""、""键,可进行位移,8、 总循环工作完成信息显示:当整个循环工作结束后,设备自动关机,界面显示末次循环工作的完成信息,包括蓄电池电压、时间、容量等信息；并且间隔地出现"循环工作全部完成"的信息.9、 参数的在线修改：在进入启动工作后,可按"返回"键,返回到参数设置界面进行参数修改,修改好后再按"确定"键,前进到当前值的显示界面.四、初充电初充电一般需经过3充2放,其充电采用恒流二阶段的方法进行.1、 工作模式的选择：按""、""键中的任一键,使"¦"指向"初充电"的工作模式,然后按"确定"键,进入初充电的循环充放"次数"设置. 其设置方法、工作过程除了"充电时间"设置上有所不同,其它的与"循环充放"工作模式完全一致,请参照"循环充放"的操作方法.在显示界面上,多个 "初"字,与"循环充放"工作界面相区别. 初充电的"充电时间"设置值,在初循环1的充电中,自动默认设置为72小时；而初循环1充电完成后,"充电时间"设置值,自动重新默认设置为15小时.用户也可对默认设置值进行修改.为了方便用户使用,除了本说明书上附有"HCF3充放电机操作流程图"外,在设备的前门内侧也附有"HCF3充放电机操作流程图".六、故障主要原因与处理序号故障产生故障原因检查与排除方法1蓄电池未接1>蓄电池未连接好检查蓄电池连接线2>所接蓄电池电压低于2V蓄电池已坏,更换蓄电池2蓄电池接反充放电线"+"、"-"接反正确连接充放电线3电流过载1模块击穿调换模块 2线路板上部分元件损坏调换或修复线路板3一般有烧保险丝现象调换同规格保险丝4机内过热散热风机坏,停转更换风机5输入电源缺相1>设备外部电源问题查外部电源2本设备内输入保险丝坏调换同规格保险丝6运行电源缺相设备运行过程中引起的电源缺相,如"复位"后没有出现"输入电源缺相"故障,主要原因为：1电源线接触不良查找并修复接触不良的地方2>电网电源不稳定,电压过分偏低进行稳压处理6 / 6
