HUAWEI-S2600T磁盘阵列运维指南.doc

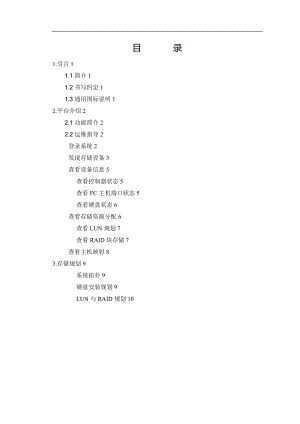

目 录1.引言11.1简介11.2书写约定11.3通用图标说明12.平台介绍22.1功能简介22.2运维指导2登录系统2发现存储设备3查看设备信息5查看控制器状态5查看FC主机端口状态5查看硬盘状态6查看存储资源分配6查看LUN规划7查看RAID块存储7查看主机映射83.存储规划9系统拓扑9硬盘安装规划9LUN与RAID规划101. 引言1.1 简介该用户手册使用非专业术语的语言,充分地描述台州市政府应急平台项目华为FusionSphere虚拟化平台所具有的功能与基本的使用方法,使用户或潜在用户通过本手册能够了解该平台的用途,并且能够更有效的操作和管理该系统.1.2 书写约定本文遵守如下符号约定：表 11书写约定描述表代替符号文字描述表示界面截图,如图标、按钮等的截图.->虚拟机和模板->虚拟机.""表示按钮名称、页面跳转项等.1.3 通用图标说明1.实时紧急故障告警按钮.2.实时重要故障告警按钮.3.实时次要故障告警按钮.4.查询按钮.5.设置或操作按钮.2. 平台介绍2.1 功能简介OceanStor2600 T系列存储系统是华为技术#根据存储系统应用现状和未来发展趋势,开发的新一代中高端存储 产品,旨在满足大中型企业用户对存储系统更高级别的性能、效率、保护、扩展性和管理简便性的要求.2.2 运维指导2.2.1 登录系统在浏览器中输入访问网址"s:/10.62.5.51/index_cn.cgi#",打开"系统登录"页面,如图2.2.1-1所示：图2.2.1-1系统登录页面单击按钮,打开JAVA程序,系统登录界面如图2.2.11所示：图2.2.12系统首页2.2.2 发现存储设备单击页面右上角的按钮,如图2.1.2-1所示.图2.2.2-1发现设备进入发现新设备对话框,输入设备用户名与密码,以与IP地址进行设备发现操作,如下图所示：图2.2.2-2发现设备图2.2.2-3扫描设备任务2.2.3 查看设备信息虚拟机和模板视图提供虚拟机以与虚拟机模板的创建、操作、管理功能.如图2.2.3-1所示：图2.2.3-1查看设备信息2.2.3.1 查看控制器状态依次点击"设备信息"-> "存储单元"-> "控制器",查看控制器A和控制器B健康状态,如图 2.2.3.1-1所示：图2.2.3.1-1查看控制器状态2.2.3.2 查看FC主机端口状态依次点击"设备信息"-> "存储单元"-> "端口",查看控制器A和控制器B上各接口健康状态,如图 2.2.3.2-1所示：图2.2.3.2-1查看FC主机端口状态2.2.3.3 查看硬盘状态依次点击"设备信息"-> "存储单元"-> "硬盘",查看硬盘框上各硬盘健康状态,如图 2.2.3.3-1所示：图2.2.3.3-1查看硬盘状态2.2.4 查看存储资源分配依次点击"所有设备"-> "存储资源",查看当前存储资源整体健康状态,如图 2.2.4-1所示：图2.2.4-1查看存储资源整体状态2.2.4.1 查看LUN规划依次点击"所有设备"-> "存储资源->"->"LUN",查看当前存储资源LUN规划,如图 2.2.4.1-1所示：图2.查看LUN状态2.2.4.2 查看RAID块存储依次点击"所有设备"-> "存储资源->"->"块存储池",查看当前块存池状态,如图 2.2.4.2-1所示：图2.查看块存储池状态2.2.5 查看主机映射依次点击"所有设备"->SAN服务->"->"映射"->"主机",查看当前映射的主机状态,如图 2.2.5-1所示：图2.2.5-1查看映射主机3. 存储规划3.1.1.1 系统拓扑系统拓扑,如图3.1.1.1-1所示：图3.存储系统拓扑3.1.1.2 硬盘安装规划硬盘安装规则,如图3.1.1.2-1所示：图3.硬盘安装规划3.1.1.3 LUN与RAID规划LUN分组与RAID组规划,如图所示：图3.1.1.3-1LUN与RAID规划
