M5838规格书.doc

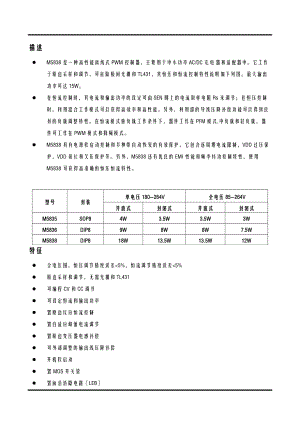

描述l M5838是一种高性能离线式PWM控制器，主要用于中小功率AC/DC充电器和适配器中。它工作于原边采样和调节，可省除极间光耦和TL431，其恒压和恒流控制特性说明如下列图。最大输出功率可达15W。l 在恒流控制时，其电流和输出功率的设定可由SEN脚上的电流取样电阻Rs来调节；在恒压控制时，利用混合工作模式可以获得高效率和高性能。另外，利用部的导线压降补偿功能可以得到良好的负载调整特性。在恒流模式重负载工作条件下，器件工作在PFM模式,中负载和轻负载，器件可工作在PWM模式和降频模式。l M5838具有电源软启动控制和多种带自动恢复的有效保护，它包含逐周期电流限制，VDD过压保护，VDD箝位和欠压保护等。另外，M5838还有优良的EMI性能和频率抖动控制特性，使用M5838可获得高准确的恒压恒流特性。型号封装单电压180264V全电压85264V开放式封闭式开放式封闭式M5835SOP84W3.5W3.5W3WM5836DIP89W8W8W7.5WM5838DIP818W13.5W13.5W12W特征l 全电压围，恒压调节精度误差<5%，恒流调节精度误差<5%l 原边采样和调节，无需光耦和TL431l 可编程CV和CC调节l 可设定恒流和输出功率l 置原边反应恒流控制l 置自适应峰值电流调节l 置原边变压器电感补偿l 可外部调整的输出线压降补偿l 开机软启动l 置MOS开关管l 置前沿消隐电路LEBl 可逐周期电流限制l 带有回差的欠压锁定UVLOl VDD过压保护OVPl VDD箝位功能应用领域适用于中小功率AC/DC离线式开关电源l 手机充电器l 数码相机充电器l 小功率适配器l PC、TV等电器的辅助电源l 线性调节器/替代RCC变换器l 恒流LED照明引脚功能描述管脚描述VDD芯片电源输入COMP误差放大器输出，用于环路补偿INV电压检测。外接分压电阻检测辅助绕组电压，调整芯片恒压恒流。SEN电流检测输入。通过检测连接SEN到地电阻的电压来反映原边电感电流DRAIN部MOS管漏极,连接到变压器GND引脚配置图地极限参数工程值单位最小值最大值VDD直流供电电压-0.326VVDD齐纳嵌位电流10mACOMP输入电压-0.37VSEN输入电压-0.37VINV输入电压-0.37VOTP输入电压-0.37V最小/最大工作结温-20150最小/最大贮存温度-55165最高温度焊接，10秒260置MOS管耐压值650V注：如果器件工作条件超出上述各项极限值，可能对器件造成永久性损坏。上述参数仅仅是工作条件的极限值，不建议器件工作在推荐条件以外的情况。器件长时间工作在极限工作条件下，其可靠性及寿命可能受到影响。芯片框图应用信息M5838是一颗高性价比开关电源芯片，用于低功耗离线式AC/DC电源适配器与电池充电器。芯片通过原边取样来进展输出电压的调整，由此可以节省光耦与TL431。M5838置恒流/恒压控制电路，由此获得较高的恒流/恒压精度，可以满足绝大局部电源适配器与电池充电器的使用要求。由于具有恒流特性，因此也可以应用于LED市场。l 启动电流和启动控制M5838的启动电流非常低，所以VDD端电容电压可以很快充至开启电压。启动电路中可以使用一个大阻值的电阻，在满足启动要求的同时，减小工作时的损耗。l 工作电流M5838的工作电流低至2.5mA，所以VDD启动电容可以取更小值，同时借助于多工作模式的特点，可以提高整体效率。l 软启动M5838置有软启动功能，可以减少系统上电启动时各元器件的电压应力。当VDD电压到达UVLO(OFF)时，芯片部电路会将峰值电流阈值电压逐渐提升，具体来说是由接近于0V提升至正常工作时的0.9V。芯片的每一次重启都会伴随着这个软启动过程。l 恒流/恒压工作M5838在充电器应用中，未充电的电池首先在恒流状态下进展充电，当电池将要充满时，充电阶段会转换为恒压模式。在电源适配器的应用中，系统正常只工作于恒压状态。在恒流模式下，系统限定了输出电流，并且不管输出电压如何下降，系统只确保输出电流恒定。而在恒压模式下，系统通过原边取样来进展输出电压的调整。l 工作原理为了确保实现M5838的恒流/恒压控制，反激电源系统需要设计工作于断续模式DCM下，具体可以参见前面的典型应用图1。当反激系统工作于断续模式下，输出电压可以通过辅助线圈来取样。在功率MOSFET导通阶段，负载由输出端电容Co来提供，此时原边电流上升。当功率MOSFET关断时，原边电流按下述等式1.1向副边传递：Is=(Np/Ns)Ip1辅助绕组电压如下式：Vau8=(Nau8/Ns)×(Vo+V)2通过在辅助线圈与INVPIN3之间设置电阻分压电路，辅助线圈的电压在每个消磁阶段将完毕的时候被采样，并且这个采样电压将会被保持直到下一个采样周期。采样电压与部EA误差放大器的参考电压Vref2.0V进展比拟，它们之间的误差将被放大。EA的输出端COMP反映了负载情况，这个脚上的电压也决定了PWM的开关频率，通过这样一个闭环控制，M5838实现了对恒定输出电压的控制。当取样电压低于Vref2.0V，COMP脚电压到达最大值时，芯片进入恒流控制状态，开关频率直接由INV脚采样电压决定，实现了对恒定输出电流的控制。l 恒流和输出功率的调节在M5838里，恒流点和最大输出功率可由SEN端的采样电阻RS来调节，见典型应用图，输出功率可以通过CC点变化来调节，RS大，输出功率小，RS小，输出功率大，说明见图3。l 工作开关频率M5838的开关频率是根据负载的条件和工作模式控制的，无需外部元件设定频率，最大输出功率时，开关频率为60KHz，在DCM方式反激工作情况下，最大输出功率可由下式给出：Poma8=(1/2)LpFswLp²3这里Lp为初级线圈电感，Ip为初级峰值电流，参考式3，初级电感量的变化将导致最大输出功率的变化和恒流模式下输出电流的变化，为补偿初级电感偏差的变化，开关频率将有部环路锁定，如下式：Fsw=1/(2Tdemag)4由于Tdemag和电感成反比，可使Ip和fsw乘积为恒定。所以在恒流模式下，原边电感的变化不会影响最大输出功率和恒流输出，即可补偿初级电感偏差±10%以上。l EMI频率抖动的改进在M5838里，可以进展频率抖动控制开关频率调制，从而分散噪声的频谱分布，分散的频谱将EMI减至最小，更容易设计系统。l 电流调节和输出波形毛刺处理在M5838里，设置有逐周期电流限制电路，这个开关电流由SEN脚上的采样电阻检测。在功率MOS管翻开初期，部的前沿消隐电路可以消除采样信号中的电压尖峰，所以在SEN输入上不再需要外接RC滤波器，PWM占空周期由SEN输入电压和EA输出电压决定。l 可设定的线压降补偿在M5838建了线压降补偿电路，以此取得更好的负载调整率。部的补偿电流流入外部电阻分压网络，由此在INV脚产生一个抵消电压。补偿电流与COMP脚的电压成反比，也就意味着与输出负载成反比，输出线压降补偿由此实现。当输出由满载向空载变化时，INV脚产生的补偿电压也会增大。值得注意的是，通过改变INV脚分压网络中的电阻值，可以到达不同的补偿效果，获得所需的负载调整率。图1中R5的推荐阻值围为5004.7K之间，R6根据式1.5计算：1.5l 保护控制一个良好的电源系统，其可靠性好是必要的，即需要有一个完整的保护系统，主要包括逐周期电流限制OCP，VDD箝位，电源软启动，欠电压锁定UVLO等。VDD电压由辅助绕组产生，当VDD电压低于UVLOON时M5838的输出就会关闭。电气参数(Ta=25oC,其余情况会做说明)工程参数测试条件最小典型最大单位供电电压VDDI_StartupVDD启动电流VDD=13V520uAI_VDD_Ops工作电流INV=2V，SEN=0V，VDD=18V23mAVDD_OFF欠压锁存开启VDD上升13.514.816.0VVDD_ON欠压锁存完毕恢复VDD下降8.29.010.5VVpull_up上拉PMOS启动13VVdd_ClampVDD最大工作电压IVDD=10mA2728.530VOVP(ON)过压保护电压VDD升高直到DRV时钟关闭2627.529V电流传感输入TLEBLEB时间625nsVth_oc过流门限880910940mVTd_ocOCP传送延时110nsZsense_IN输入阻抗50KT_ss软启动时间17ms频率局部Freq_Ma8IC最大频率556065KHzFreq_Nom系统正常开关频率50KHzFreq_startupINV=0V，Comp=5V14KHzf/Freq频率抖动+/-6%误差放大器局部Vref_EAEA参考电压1.9522.05VGainEADC增益60dBI_COMP_MA8最大缆线补偿电流INV=2V，Comp=0V37.5uA注：Freq_Ma8是指IC部最大时钟频率，在系统应用里，60KHz的最大工作频率正常发生在最大输出功率或者从CV到CC状态的转换点。DIP8封装外形尺寸图丝印描述型号封装描述M5838PRDIP82000PCS/盒，管装SOP8封装外形尺寸图丝印描述型号封装描述M5838DRSOP82500PCS/盘，盘装
