装配式钢筋混凝土和预应力混凝土梁桥施工.ppt

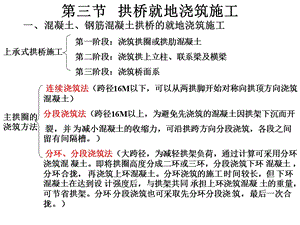

第三节 拱桥就地浇筑施工,一、混凝土、钢筋混凝土拱桥的就地浇筑施工,第一阶段：浇筑拱圈或拱肋混凝土 第二阶段：浇筑拱上立柱、联系梁及横梁 第三阶段：浇筑桥面系,连续浇筑法（跨径16M以下，可以从两拱脚开始对称向拱顶方向浇筑混凝土）分段浇筑法（跨径16M以上，为避免先浇筑的混凝土因拱架下沉而开 裂，并 为减小混凝土的收缩力，可沿拱跨方向分段浇筑，各段之间留有间隔槽。）分环、分段浇筑法（大跨径，为减轻拱架负荷，通过计算可采用分环浇筑混 凝土。即将拱圈高度分成二环或三环，分段浇筑下环 混凝土，分环合拢，再浇筑上环混凝土。分环浇筑的施工 时间较长，但 下环混凝土在达到设 计强度后，与拱架共同 承担上环浇筑混凝 土的重量，可节省拱架。分环 分段浇筑也可采取先分环分段浇 筑，最后一次合拢。）,上承式拱桥施工,主拱圈的浇筑方法,拱圈分段浇筑的施工顺序,箱拱主拱圈分环、分段浇筑施工顺序,二、在拱架上砌筑圬工砌体,1、拱圈放样与备料,拱桥的拱石要按照拱圈的设计尺寸进行加工。将拱圈按1:1的比例放出大样，然后用木板或锌铁皮在样台上按分块大小制成样板，进行编号，以利加工。,石砌拱圈的拱石划分,连续砌筑：跨径16m，当采用满布式拱架施工时，从两拱脚同 时向拱顶一次按顺序砌筑，在拱顶合拢；跨径10m，当采用拱式拱架时，应在砌筑拱脚的同时，预压拱顶 以及拱跨l/4部位。,2、拱圈的砌筑,分环分段砌筑：较大跨径的拱桥，当拱圈较厚、由三层以上拱 石组成时，可将拱圈分成几环砌筑，砌一环合 拢一环。当下环砌筑完并养护数日后，砌缝砂 浆达到一定强度时，再砌筑上环。,分段砌筑：对跨径在1625m之间的拱桥采用满布式拱架施工，或跨径在1025m之间的拱桥采用拱式拱架施工时，可采用半跨分成三段的分段对称砌筑方法，,拱圈的分段砌筑,3、拱上建筑施工,拱上砌体必须在拱圈砌筑合拢后，拱圈达到设计强度30%以后进行。拱圈一般要求不少于三昼夜的养护时间。,拱上建筑的施工，应对称均衡地进行，避免使主拱圈产生过大的不均匀变形。,实腹式拱桥：从拱脚向拱顶对称地砌筑,空腹式拱桥：一般在腹孔墩砌筑完成后卸落主拱圈的拱架，然后在拱圈上搭设腹拱支架，在对称地砌筑腹拱圈、侧墙。,较大跨径拱桥的拱上建筑砌筑程序按设计文件规定进行。,第六章 装配式钢筋混凝土和预应力混凝土梁桥施工,一、构件的联结,1、块件的横向连接,空心板梁的横向连接,无中间横隔板的T梁的横向连接,钢板电焊接头,现浇混凝土接头,2、纵桥向构件接头形式,法兰螺栓接头,现,干湿混合接头,桥梁预制构件组合示意,二、装配式预制构件的预制工艺,1、预制方法与基本作业,预制方法,立式预制,卧式预制,固定式 预制,活动台车预制,先张法,后张法,预制基本作业,模板工作,钢筋工作（整直、切断、除锈、弯钩、焊接、绑扎成型）,混凝土工作（拌制、运输、浇筑、振捣、养护）,2、先张法预制工艺,安装预应力钢筋,涂脱模剂,立模板,芯模胶囊,浇筑混凝土,养 生,拆 模,切割预应力筋,凿出连接钢筋,质量检查,准备起吊,预制板出坑,3、后张法预应力T梁预制工艺,预制梁的架设方法,
