三相异步电机机械特性MATLAB仿真报告材料.doc

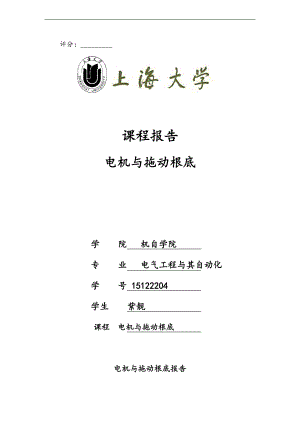

评分：_课程报告电机与拖动根底学 院 机自学院 专 业 电气工程与其自动化学 号 15122204学生 紫靓课程 电机与拖动根底电机与拖动根底报告一、 固有机械特性与降压Matlab程序如下：固有机械特性：U1=220;m=3;p=3;f1=50;R1=2.08;R20=1.53;X1=3.12;X20=4.25;s=-0.4:0.0001:1.5;n0=60*f1/p;n=n0-s*n0;T=(m*p*U12*R20./s)./(2*pi*f1*(R1+R20./s).2+(X1+X20)2);title('故有机械特性')xlabel('电动机转速n/(r/s)')ylabel('电动机转矩T/(N*M)')plot(T,n);plot(-T,-n);hold on;MATLAB仿真图像：降压：m=3;p=3;f1=50;R1=2.08;R20=1.53;X1=3.12;X20=4.25;s=0:0.0001:1.5;n0=60*f1/p;n=n0-s*n0;for k=1:3if k=1; U1=220;elseif k=2; U1=200;else U1=150; endend T=(m*p*U12*R20./s)./(2*pi*f1*(R1+R20./s).2+(X1+X20)2);title('故有机械特性')xlabel('电动机转速n/(r/s)')ylabel('电动机转矩T/(N*M)')plot(T,n);hold on;endMATLAB仿真图：二、定子串电阻程序：U1=220; m=3;p=3;f1=50;R20=1.53;X1=3.12;X20=4.25;s=0:0.0001:1.5;n0=60*f1/p;n=n0-s*n0;for k=1:3if k=1; R1=2.08;elseif k=2; R1=5.08;else R1=10.08; endend T=(m*p*U12*R20./s)./(2*pi*f1*(R1+R20./s).2+(X1+X20)2); title('故有机械特性')xlabel('电动机转速n/(r/s)')ylabel('电动机转矩T/(N*M)')plot(T,n);hold on;endMATLAB仿真图：三、定子串电抗：程序：U1=220; m=3;p=3;f1=50;R1=2.08;R20=1.53; X20=4.25;s=0:0.0001:1.5;n0=60*f1/p;n=n0-s*n0;for k=1:3if k=1;X1=3.12; elseif k=2;X1=6.12;elseX1=10.12; endend T=(m*p*U12*R20./s)./(2*pi*f1*(R1+R20./s).2+(X1+X20)2); title('故有机械特性')xlabel('电动机转速n/(r/s)')ylabel('电动机转矩T/(N*M)')plot(T,n);hold on;endMATLAB仿真图：四、 转子串电阻U1=220; m=3;p=3;f1=50;R1=2.08;X1=3.12;X20=4.25;s=0:0.0001:1.5;n0=60*f1/p; n=n0-s*n0;for k=1:5if k=1;R20=1.53;elseif k=2;R20=3.53;elseif k=3R20=5.53;elseif k=4 R20=7.53; else k=5 R20=10.53;endendendend T=(m*p*U12*R20./s)./(2*pi*f1*(R1+R20./s).2+(X1+X20)2); title('故有机械特性')xlabel('电动机转速n/(r/s)')ylabel('电动机转矩T/(N*M)')plot(T,n);hold on;endMATLAB仿真图：
