企业实用标准化QHNXL01-玻璃纤维编绕增强塑料通信电缆保护套管.doc

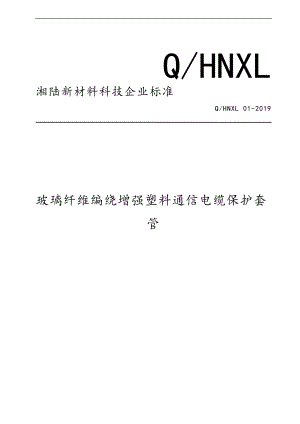

Q/HNXL湘陆新材料科技企业标准Q/HNXL 01-2019玻璃纤维编绕增强塑料通信电缆保护套管前 言2009标准化工作导如此 第 1 局部：标准的结构和编写的规定编写。 本标准由湘陆新材料科技负责起草。 本标准主要起草人：陆回春 喻定文。玻璃纤维编绕增强塑料通信电缆保护套管1 围 本标准规定了玻璃纤维编绕增强塑料通信电缆保护套管以下简称“套管的分类与标记、规格、技术要求、试验方法、检验规如此、抽样、标志、运输和堆放储存、出厂合格证。本局部适用于以热固性树脂为基体、玻璃纤维无捻粗纱或玻璃纤维无捻粗纱布作为增强材料，采用编绕拉挤工艺制成的通信电缆保护用的套管。2 规性引用文件如下文件对于本文件的应用是必不可少的。但凡注日期的引用文件，仅所注日期的版本适用于本文件。但凡不注日期的引用文件，其最新版本包括所有的修改单适用于本文件。GB/T 1446 纤维增强塑料性能试验方法总如此GB/T 1549 纤维玻璃化学分析方法 负荷变形温度的测定第2局部：塑料、硬橡胶和长纤维增强复合材料GB/T 3854 增强塑料巴柯尔硬度试验方法GB/T 5352 纤维增强热固性塑料管平行板外载性能试验方法GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂GB/T 8924 纤维增强塑料燃烧性能试验方法氧指数法GB/T 18369 玻璃纤维无捻粗纱GB/T 18370 玻璃纤维无捻粗纱布 电力电缆用导管技术条件 第1局部：总如此3 分类、标记与规格按成型工艺分为定长机械缠绕和编织缠绕拉挤两类；按环刚度5%等级分为SN8、SN16、SN25三类；套管的标记应按如下方式表示：DB-BWFRP规格Q/HNXL 01-2019套管的标记按顺序含义如下：aD表示电缆用套管；bB表示玻璃纤维cBWFRPBraiding-Winding fiber reinforced plastics表示编织缠绕拉挤方法。规格应按如下方式表示“公称径×壁厚×长度产品环刚度等级。标记示例：DB-BWFRP100××6000 SN8表示编织缠绕拉挤工艺生产的径100mm，厚度2.0mm，长度6000mm，环刚度等级为SN8的玻璃纤维增强塑料电缆套管。套管的规格以公称径、公称长度与壁厚表示，结构形状应符合图1规定，规格应满足表1要求。说明：d公称径；L公称长度；e公称壁厚。图1玻璃纤维增强塑料通信电缆套管形状表1通信电缆套管规格mm公称径，d公称壁厚，e公称长度，LSN8SN16SN254000 或 600050561001504技术要求4.1 原材料树脂采用不饱和聚酯树脂作为基体材料，其性能应符合GB/T8237用IG型的规定。4.1.2 增强材料增强材料应采用无碱玻璃纤维无捻粗纱与其制品，严禁使用土坩埚生产的高碱和中碱玻璃纤维与其制品作为增强材料。玻璃纤维无捻粗纱应符合GB/T18369的规定，玻璃纤维无捻粗纱布应符合GB/T18370的规定；无碱玻璃纤维其碱金属氧化物含量应不大于0.8%。4.2 外观a套管外表应无龟裂、分层、针孔、毛边、毛刺、杂质、贫胶区、气泡等缺陷。b外表应光滑平整，外外表应色泽均匀，套管两端面应平齐、无毛边、毛刺。c承口、插口两端侧边缘均应有倒角，以防止电缆拉入套管或从套管拉出时受到损伤。4.3 尺寸偏差a套管公称径偏差应符合表2规定。b套管公称壁厚的偏差应符合表3规定。c套管公称长度的偏差为公称值的±20mm。表2通信电缆套管公称径的偏差 单位：mm公称径公称径偏差(d)50±56±100±0.4150±表3电缆套管公称壁厚的偏差 单位：mm公称壁厚壁厚偏差±0.2±±0.4e±0.54.4 技术性能指标玻璃纤维增强塑料通信电缆套管的技术性能指标应符合表4的规定。表4通信电缆套管技术性能指标序号项目单 位技术性能指标1拉伸强度MPa 1202浸水后拉伸强度MPa 1053巴氏硬度/ 384环刚度(5%)kPa应符合表 5 的规定5弯曲负载热变形温度(1.80MPa) 1606落锤冲击/按表6规定条件，管壁结构不应有明显分层、裂痕或断裂。7接头密封性能0.1MPa 水压下保持 15min,接头不应渗水、漏水。8浸水后压扁线载荷保存率% 859碱金属氧化物含量%10氧指数% 26 表5通信电缆套管环刚度5%等级 单位：kPaSN8SN16SN2581625表6通信电缆套管落锤冲击公称径,mm落锤重量,kg冲击高度,mm500.8 ±1200±10560.8 ±100±150±5 试验方法5.1试样的制备、数量和试验条件试样制备与试验应符合DL/T802.1和本局部所规定的方法和要求，试样应选择生产完成5天与以上的套管。目测套管的、外外表和两端面。a) 套管的插口端径和承口端径应采用精度为0.02mm的游标卡尺分别测量两者最大、最小径，测量值应符合表2要求。b) 套管的壁厚应采用精度为0.02mm的游标卡尺在导管两端分别测量其最大、最小厚度，测量值应符合表3要求。c) 套管的长度应用精度为1mm的钢卷尺进展测量。试验应按附录A规定执行。试验浸水后拉伸强度应将套管在100±2热水中浸泡2h后取出擦干，按5.4进展试验。试验巴氏硬度试验应按GB/T3854规定执行，允许除去试样外表的油漆涂层。试验环刚度试验应按GB/T5352的规定执行，计算出管径向变形率为5%时的环刚度。试验热变形温度，试样应直接在套管上沿纵向取样。试验落锤冲击试验是取200mm±10mm长套管试样，撞击条件按表6的规定，每个试样各撞击一次，撞击后，试样外壁结构不应有明显分层、裂痕或断裂。试验接头密封性能试验是将承口与插口组装好的接头在0.1MPa水压下，保持15min，接头处不能出现渗水、漏水现象。对于BWFRP所采用的套管接头，组装好的接头在0.1MPa水压下，保持15min，接头处不能出现渗水、漏水现象。浸水后压扁线载荷保存率试验按GB/T5352的规定执行，在套管上取300±10mm长试样作试验作浸水前压扁线载荷试验与浸水后压扁线载荷试验，并将试样浸水后的压扁线载荷除以浸水前的压扁线载荷得出保存率。浸水试验条件：浸水温度为100±2，浸泡时间不少于2h。试验按GB/T 1549规定执行。试验按GB/T 8924规定执行。6 检验规如此产品检验分为出厂检验和型式检验，检验项目和试验方法要求见表7。表7检验项目和试验方法序号检验项目型式检验项目出厂检验项目试验方法1外观5.22几何尺寸5.33拉伸强度-5.44浸水后拉伸强度-5.55巴氏硬度5.66环刚度5.7表7续7弯曲负载热变形温度(1.80MPa)-5.88落锤冲击-5.99接头密封性能-5.1010浸水后压扁线载荷保存率-5.1111碱金属氧化物含量-5.1212氧指数-5.13注：“表示应执行，“-表示可不执行。抽样与判定规如此按DL/T802.1规定执行。8 标志、运输和堆放储存、出厂合格证标志、运输和堆放储存、出厂合格证按DL/T 802.1规定执行。附 录 A(资料性附录) 别离盘法测定机械缠绕管的环向拉伸强度 从套管上切取环形试样，如图A.1所示，试样的最小宽度应不小于8mm，最大宽度取决于管材厚度、制造方法和使用的设备，试样宽度不应超过别离盘宽度。最少要求三组试样。环形试样宽度均匀，两端截面平滑，试样外表应无缺陷、无划痕，试样加工精度应达到：宽度误差±0.2mm以。 试验环境条件应符合GB/T1446的规定。A.3 试验设备应符合GB/T1446的规定。拉伸试验的别离盘见图A.2，其直径应能与套管的径吻合。 试验加载速度应为10±2mm/min。套管的环形试样A.5 试验步骤用游标卡尺寸分别测量试样的宽度和厚度，在垂直对称位置测量四点，准确到0.02mm，取以上四点宽度和厚度的平均值。取其中一点在试样上作好标志，与该点相距180°处另取一点，并加以标注。把试样装到试验装置上的别离盘的外周缘，将以上选定的两点放在与将要拉伸加载方向相垂直的方向水平方向，既别离盘的裂口处。按规定的速度均匀连续拉伸别离盘，给试样施加载荷，直到试样破坏，记录破坏载荷。假如试样没有完全破坏或断续破坏，如此该试样作废，另取试样。A.6计算套管的环向拉伸强度按下公式计算：s式中：s试样的拉伸强度，MPa；P破坏载荷，N；b试样宽度，mm；h试样厚度，mm。A.7试验结果的数据处理环向拉伸强度数值修约到0.1MPa。
