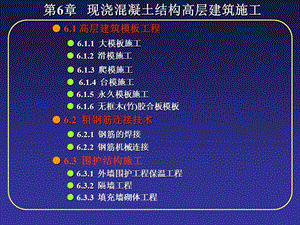

第6章 现浇混凝土结构高层建筑施工,6.1 高层建筑模板工程 6.1.1 大模板施工 6.1.2 滑模施工 6.1.3 爬模施工 6.1.4 台模施工 6.1.5 永久模板施工 6.1.6 无框木(竹)胶合板模板 6.2 粗钢筋连接技术 6.2.1 钢筋的焊接 6.2.2 钢筋机械连接 6.3 围护结构施工 6.3.1 外墙围护工程保温工程 6.3.2 隔墙工程 6.3.3 填充墙砌体工程,6.1 高层建筑模板工程,模板是在施工中使混凝土构件按设计的几何尺寸浇铸成型的模型，是钢筋混凝土工程的重要组成部分，现浇钢筋混凝土结构用模板的造价约占钢筋混凝土总造价的30%，总用工量的50%。因此，采用先进的模板技术，对于提高工程质量、加快施工速度、提高劳动生产率、降低工程成本和实现文明施工都具有十分重要的意义。模板系统由模板和支撑两部分组成。对模板系统的基本要求是：(1)保证结构和构件各部分的尺寸和相互位置的正确；(2)具有足够的强度、刚度和稳定性，能可靠地承受新浇混凝土的重量和侧压力以及在施工过程中所产生的荷载；(3)构造简单，装拆方便，并便于钢筋的绑扎与安装，符合混凝土的浇筑及养护等工艺要求；(4)模板接缝严密，不得漏浆。,目前，在我国高层建筑的现浇钢筋混凝土工程施工中，为简化模板安装、拆除，节省模板材料，加快施工进度，使用的模板除了定型组合钢模板以外，也使用了一些大型工具式模板，如大模板、滑模、爬模、台模等，更有一些工程使用了永久式模板。随着建设事业的飞速发展，模板技术已经迅速向工具化、定型化、多样化、体系化方向发展，并除木模外，已形成组合式、工具化、永久化三大系列工业化模板系统体系。,6.1.1 大模板施工 1.大模板施工概述,在高层建筑结构施工中，混凝土量大，模板的工程量亦大，为了提高混凝土的成型质量，加快施工速度，减轻工人的劳动强度，大模板施工方案应运而生。大模板是一种大尺寸的工具式模板，通常将承重剪力墙或全部内外墙体混凝土的模板制成片状的大模板，根据需要，每道墙面可制成一块或数块，由起重机进行装、拆和吊运.,在剪力墙和筒体体系的高层建筑施工中，由于模板工程量大，采用大模板就能提高机械化程度，加快模板的装、拆、运的速度，减少用工量和缩短工期，所以得到广泛应用。,为更好地发挥大模板的作用，它最好能应用在两三幢建筑进行流水施工的高层建筑群中。如在单幢的高层建筑中使用，则该建筑宜划分流水段，进行流水施工，否则，每块大模板拆除后都要吊至地面，待该层楼板施工完毕后，再吊至上一楼层进行组装，这样将大大影响施工速度。大模板宜用,在20层以下的剪力墙高层建筑中。否则在高空作业中，由于大模板迎风面大，模板在吊运和就位时较困难。大模板的工艺特点是：以建筑物的开间、进深、层高的标准化为基础，以大型工业化模板为主要施工手段，以现浇钢筋混凝土墙体为主导工序，组织有节奏的均衡施工。采用这种施工技术，有下述优点：(1)工艺简单、施工速度快。墙体模板的整体装拆和吊运使操作工序减少，技术简单，适应性强。(2)机械化施工程度高。大模板工艺和组合钢模板施工相比，由于模板总是在固定地位其工效可提高40%左右。而且由起重机械整体吊运，现场机械化程度提高，能有效地降低工人的劳动强度。(3)工程质量好。混凝土表面平整，结构整体性好、抗震性能强、装修湿作业少。,但是大模板工艺亦有其不足之处，如制作钢模的钢材一次性消耗量大；大模板的面积受到起重机械起重量的限制；大模板的迎风面较大，易受风的影响，在超高层建筑中使用受到限制；板的通用性较差等，须要在施工中设法克服。目前我国采用大模板施工的结构体系有内外墙全现浇、外墙预制内墙现浇(内浇外挂)以及外墙砌砖内墙现浇(内浇外砌)三种。1)内外墙全现浇体系 该体系适用于16层以上的高层建筑，它的全部墙体(除内隔墙外)均采用大模板现浇，内外墙全现浇工程由于外墙板不采用预制板，减少了外墙板的生产、运输和安装环节，因而降低了工程成本；同时现浇外墙还可以省去外墙板接缝处的防水施工。另外，内外墙采用大模板安装施工，可与装饰工程有机结合，做成装饰混凝土墙面或清水混凝土墙面，从而减少现场装饰的湿作业，加快了装修施工进度。这类建筑的楼板结构取决于建筑物的高度，当建筑物高于18层时，根据建筑物防火的要求，楼板用现浇钢筋混凝土楼板；而当建筑物为18层以下时，楼板可以采用预制板。,2)内浇外挂体系 该体系适用于16层以下并有建筑抗震要求的高层建筑。内浇外挂工程是以单一材料或复合材料的预制混凝土墙板作为高层建筑的外墙，内墙采用大模板支模，在现场浇筑混凝土。这种做法由于将预制装配化和现场机械化施工结合起来，发挥各自的特点，从而减少了模板的规格、数量并有利于解决外墙的综合功能，如保温、隔热和装修等问题，是国内外采用较多的一种高层大模板施工方法。3)内浇外砌体系 该体系同样适用于16层以下并有建筑抗震要求的高层建筑。同内浇外挂体系相比，将外墙挂板改为砌筑的砖墙，它的隔热性能优于外墙板。内、外墙交接处采用钢筋拉结或设置钢筋混凝土构造柱咬合。,目前，大模板施工工艺已成为高层和超高层建筑(剪力墙结构、框架剪力墙结构、筒体结构和框架筒体结构)主要的工业化施工方法之一，尤其是在高层住宅剪力墙结构中应用广泛。如北京昆仑饭店(剪力墙结构，地上26层，高度100m)、上海扬子江大酒店(框剪结构，地上36层，高124m)、天津和平商业城(筒体结构，地上45层，高159m)、深圳特区报业大厦(框筒结构，地上48层，高189m)等都采用了大模板施工工艺。,2.大模板的构造与类型1)大模板的构造大模板由面板系统、支撑系统、操作平台和附件组成，如图6.1所示。,1面板 2横肋 3竖肋 4支撑桁架5螺旋千斤顶(调整水平用)6螺旋千斤顶(调整垂直用)7脚手板 8防护栏杆 9穿墙螺栓 10固定卡具,面板系统包括面板、横肋、竖肋等。面板要求平整、刚度好，使混凝土具有平整的,外观，它可以采用钢板、玻璃钢板、胶合板、木材等制作，国内目前常用的面板材料为钢板和胶合板，均能多次重复使用。横肋和竖肋的作用是固定面板，并把混凝土侧压力传递给支撑系统，可采用型钢或冷弯薄壁型钢制作，一般采用6.5槽钢或8角钢。肋的间距根据面板的大小、厚度、构造方式和墙体厚度的不同而定，一般为300500mm。,支撑系统包括支撑架和地脚螺栓。每块大模板采用24榀桁架作为支撑机构，并用螺栓或焊接将其与竖肋连接在一起，主要承受风荷载等水平力，以加强模板的刚度，防止模板倾覆，也可作为操作平台的支座，以承受施工荷载。支撑架横杆下部设有水平与垂直调节螺旋千斤顶组成，在施工时，它能把作用力传递给地面或楼板，以调节模板的垂直度。操作平台包括平台架、脚手板和防护栏杆。操作平台是施工人员操作的场所和运输的通道，平台架插放在焊于竖肋上的平台套管内，脚手板铺在平台架上。每块大模板还设有铁爬梯，供操作人员上下使用。附件主要包括穿墙螺栓和上口铁卡子。穿墙螺栓主要作用是加强模板刚度，承受新浇混凝土的侧压力，控制墙板的厚度。穿墙螺栓一般采用30mm的45号圆钢制作，一端制成螺纹，长100mm，用以调节墙体厚度，另一端采用钢销和键槽固定。为了能使穿墙螺栓重复使用，螺栓应套以与墙厚相同的塑料套管。拆模后，将塑料套管剔出周转使用。上口铁卡子主要用于固定模板上部，控制墙体厚度和承受部分混凝侧压力。,2)大模板的类型大模板按形状划分有平模、小角模、大角模、筒形模等。(1)平模 平模(如图6.1所示)是以一个整面墙面制作成一块模板，能较好地保证墙面的平整度。当房间四面墙体都采用平模布置时，横墙与纵墙混凝土一般分两次浇筑，即在一个流水段范围内，先支横墙模板，待拆模后再支纵墙模板。由于所有模板接缝均在纵横墙交接的阴角处，因此便于接缝处理，减少修理用工，模板加工量较少，周转次数多，适用性强，模板组装和拆卸方便。但由于纵横墙须分开浇筑，故竖向施工缝多，从而影响房屋的整体性。采用4mm钢板作面板时如作竖向拼缝，须在板缝处加焊角钢加强，胶合板面板其纵横缝处都须用不等边的角钢或T字形钢予以加固，施工较为麻烦。上述平模是以整面墙制作一块模板，虽结构简单、装拆灵活，但模板通用性差，并需用小角模解决纵、横墙角部位模板的拼接处理，仅适用于大面积标准住宅的施工。,为了解决横、纵墙两次浇筑的问题，可以采用组合式平模。组合式平模是以建筑物常用的轴线尺寸作基数拼制模板，并通过固定于大模板板面的角模把纵横墙的模板组装在一起，可以同时浇筑纵横墙的混凝土。为适应不同开间、进深尺寸的需要，组合式平模可利用模数加以调整。为了解决通用性差的缺点，可以采用拆装式平模。拆装式平模是将板面、骨架等部件之间的连接全都采用螺栓组装，比组合式大模板更便于拆改，也可减少因焊接而产生的模板变形。,(2)小角模 小角模是为适应纵横墙一起浇筑而在纵横墙相交处附加的一种模板，通常用10010的角钢制成。小角模设置在平模转角处，可使内模形成封闭的支撑体系，模板整体性好，组拆方便，墙面平整。小角模可以将扁钢焊在角钢内，拆模后会在墙面形成突出的棱，如图6.2(a)所示；另一种是将扁钢焊在角钢外面，拆模后会在墙面留下扁钢的凹印，如图6.2(b)所示。,图6.2 小角模1小角模 2平模 3扁钢 4转动拉杆5压板 6横墙平模 7纵墙平模,(3)大角模 大角模(如图6.3所示)是由上下四个大合页连接起来的两块平模，并由三道活动支承和地脚螺栓等组成。采用大角模布置时，房间的纵横墙体混凝土可以同时浇筑，房屋的整体性好，且还具有稳定、拆装方便、墙体阴角方整、施工质量好等特点；但是，大角模也存在加工要求精细、运转麻烦、墙面平整度差、接缝在墙的中部等缺点。,1合页 2花篮螺栓 3固定销子 4活动销子 5调整螺栓,图6.4 筒形模构造示意图1固定角模 2平面模板 3活动角模 4肋板5紧伸器 6调节螺杆 7连接板,(4)筒模 筒形模有平模、角模和紧伸器(脱模器)等组成，是将一个房间的3面或4面现浇墙体的大模板通过挂轴悬挂在同一钢架上，墙角用小角模封闭而形成一个筒形单元体。主要用于电梯井和管道井内模的支设。采用筒模布置时，纵横墙体混凝土能同时浇筑，故结构整体性好，施工简单快速，减少了模板的吊装次数，操作安全，劳动效率高；缺点是模板每次都要落地，且模板自重大，需要大吨位的起重设备，模板加工精度要求高，灵活性差，安装时必须按房间弹出十字中线就位。筒形模的平模采用大型钢模板或钢框胶合板模板拼装而成。角模有固定角模和活动角模两种，固定角模即为一般的阴角钢模板，活动角模是铰链角模。紧伸器有集中操作式和分散操作式等多种形式。如图6.4所示。,3.大模板的设计、制作加工与维修1)大模板的设计(1)大模板的设计原则模板设计必须和高层建筑的建筑、结构设计密切配合。往往建筑或结构上的改动，如楼板形式、门窗位置、走道挑梁的设置等都会影响模板设计。因为这些部位往往涉及到大模板的对拉螺栓位置设计、门窗框的固定、拆装模板的操作空间等。大模板的设计还要满足刚度、强度要求，确保在堆放、组装、拆除时的自身稳定，以增加其周转的次数。同时应采用合理的结构构造和恰当的钢材规格，以减少一次投资量。大模板的规格型号要少，通用性要强，能满足不同平面组合的要求。力求构造简单合理，便于拆装。模板组合应做到尽量能同时浇筑纵、横墙的混凝土。,(2)大模板的型号、数量和外形尺寸的确定 再根据流水施工段来确定模板数量。为了便于大模板的周转使用，常温情况下一般以一天完成一个流水施工段为宜。首先按照建筑平面确定模板型号。根据建筑平面和轴线尺寸，凡是外形尺寸和节点构造相同的模板都可以列为同一型号。当节点相同而外形尺寸变化不大时，则以常用开间尺寸为基准模板，另配模板条。根据房间的开间进深层高确定模板的外形尺寸。大模板的高度为房屋净高扣除考虑模板不平和坐浆的余量2030mm；横墙模板的长度为房屋进深净尺寸扣除端部角模宽度50100mm；纵墙模板的长度为房屋开间净尺寸扣除2倍的横墙模板厚度、角模宽度和使模板适应不同墙体厚度的搭接余量20mm。,2)大模板的制作加工 大模板加工的工艺流程是：放样材料整平调直划线下料冲孔再次局部调直工夹具设置拼装、焊接质量检验刷防锈漆堆放待用。大模板的加工质量直接关系到工程质量以及模板的周转使用次数，要确保模板加工的施工质量，应该满足以下要求：(1)加工制作模板所用的各种材料和焊条要符合设计要求。面板可选用厚4mm以上的冷轧钢板或厚18mm以上的胶合板。使用冷轧厚46mm的钢板作大模板的面板时，钢板必须表面平整，不允许板上有局部的凹陷。不得选用热轧卷板。选用胶合板时，要求胶合板的面上要有高分子的覆膜，这样既能有效地阻止因混凝土中水分的渗入而脱胶，又能在拆模时减少撬动造成的损坏，可以延长模板的使用寿命，增加它的周转次数。,大模板框架中，竖肋用槽钢或方钢，边框用角钢或异型钢材(胶合板面板模板用)，都要严格保证材料质量。下料长度误差不大于1mm，冲孔孔位误差0.2mm。除整张钢板外，凡须切割补缺的钢板，划线后由剪板机下料。凡出现边角翘曲者，应冷作校平，用砂轮打磨毛刺后再使用。(2)各部位焊接牢固，焊缝长度符合设计要求，避免焊接缺陷。钢面板与竖肋及边框用电焊连接。钢面板与竖肋进行跳焊，每段焊缝不超过80mm，各段焊缝之间距离为100150mm，焊缝高度46mm，且在肋的两边相间进行焊接。钢面板与边框要求满焊，目的是防止混凝土中的水泥浆从缝隙中溢出，既影响混凝土成型质量，也不利于模板的拆除。焊接的方法是先进行点焊，然后跳焊，再逐一补平。大模板上宜四角同时对称进行焊接，至少也得两人从对角同时进行。以上的焊接均要求竖肋和边框焊好校正后仍固定在制作平台的靠模(如图6.5所示)内进行。靠模是加工大模板框架的工夹,具，工夹具零件分别固定在大模板边框架外包和内净尺寸线两侧。一般距四侧转角150200nm处，各边固定模具一对。在竖肋的焊接处，外侧固定模具一只。其他无焊接处的模具，每隔800mm固定一对模具。靠模可在与边框孔相应的位置也设孔，这样，已冲好的孔可与靠模上的孔用销销住，便于后续工作。模具可用758角钢制成。,(3)毛刺、焊渣要清除干净，防锈漆涂刷均匀。面板安装后，须整体进行检查，如发现局部焊点变形，要进行砂轮打磨，达到质量标准后方准清除油污、焊渣，然后正反两面刷红丹防锈漆两度，准备出厂。(4)大模板的几何尺寸及加工制作偏差要符合质量允许偏差的规定，见表6-2。,图6.5 框架竖肋加工靠模示意图1边框 2竖肋 3靠模 4固定螺栓,3)大模板的维修保养 大模板一次性的消耗比较大，用钢量较多，所以周转次数越多越能节约成本，一般大模板周转次数在400次以上。因此大模板的日常管理和维修保养很重要。(1)日常保养。大模板在使用过程中应尽量避免碰撞，拆模时不得任意撬砸，堆放时要防止倾覆。每次拆模后要及时清理，涂刷脱模剂。对模板零件要妥善保管，防止丢失和锈蚀。零件要入库保存，残缺丢件一次补齐。易损件要准备无足的备件。(2)大模板的现场临时修理。大模板在使用过程中，出现板面翘曲、凹凸不平、焊缝开焊、地脚螺栓折断以及护身栏杆弯折等情况是常有的。简单的情况现场可以进行修理。若是板面翘曲，将两块翘曲的模板板面相对放置，四周用卡具卡紧，在不平整的部位打入钢楔，达到调平的目的。板面凹凸不平修理时，将模板板面向上放置，用磨石机将板面打磨干净。,焊缝开裂后，先将焊缝中的砂浆清理干净，整平后再在横肋上多加几个焊点即可。模板角部变形是由于施工中的碰撞和撬动造成骨架变形而成的。修理时，先用气焊烘烤，边烤边砸，使其恢复原状。地脚螺栓损坏应及时更换。护身栏撞弯应及时调直，断裂部位要焊牢。胶合板面局部破损可用扁铲将破损处剔凿整齐，然后刷胶，补上一块同样大小的胶合板，再涂以覆面剂。如损坏严重，需在工厂进行大修。,4.模板系统的施工1)内外墙全现浇结构体系全大模板现浇结构体系的施工工艺流程如下：抄平放线墙体扎筋组装内模组装外模浇筑墙体混凝土养护拆模(拆下模板清理后周转使用)安装预制室内分隔板吊入门窗、卫生设备等配件楼板施工。,1内墙模板 2桁架 3上夹具 4校正螺栓5穿墙螺栓 6套管 7混凝土导墙,(2)外墙外模板组装。内外墙全现浇结构体系的施工中，重点是做好外模的支模工作，它关系到工程质量与施工安全。内墙模板及外墙内模板支撑在楼板上，外墙外模板根据形式不同，分为悬挑式外模和外承式外模。,悬挑式外模施工工艺如下：抄平放线安装内墙一侧的模板绑扎钢筋安装内墙门窗口或假口安装预埋件支内墙另一侧模板完成内墙模板的安装后，再安装外墙内模把外模板通过内模上端的悬臂梁直接悬挂在内模板上。悬臂梁可采用一根8号槽钢焊在外侧模板的上口横肋上，内外墙模板之间依靠用量到对销螺栓拉紧，下部靠在下层的混凝土墙壁上。外承式外模施工时，可以先将外墙外模板安装在下层混凝土外墙面挑出的三角形支承架上，用L形螺栓通过下一层外墙预留口挂在外墙上，如图6.7所示。为了保证安全，要设好防护栏和安全网，安装好外墙外模板后，再装内墙模板和外墙内模板。,图6.7 外承式外模1现浇外墙 2楼板 3外墙内模 4外墙外模5穿墙螺栓 6脚手架固定螺栓 7外挂脚手架 8安全网,2)内浇外挂结构体系(1)施工程序。内浇外挂结构体系施工工艺流程与内外墙全现浇结构体系相比，增加了外挂墙板的工序，其余相同。内浇外板大模板高层建筑的施工程序是：抄平放线绑扎钢筋支门窗洞口模板安装大模板安装外墙板浇筑混凝土拆模、修整混凝土墙面、养护安装预制楼板一浇筑圈梁、板缝。,(2)抄平放线操作要点。抄平放线包括弹轴线、墙身线、模板就位线及门口、隔墙、阳台位置线和抄平水准线等。在每栋建筑物的四角和流水段分段处，应设置标准轴线控制桩，再根据标准轴线桩引出各层控制轴线。由控制轴线放出其他轴线和墙身线以及门、窗口位置线。为了便于支模，在放墙身线时，也同时放出模板就位线。采用筒子模时，还应放出十字线。每栋建筑物均应设水准点，在底层墙上确定控制水平线，并用钢尺引测各层标高。(3)钢筋敷设施工要点。墙体钢筋应尽量预先在加工厂按图样点焊成网片再运至现场。在运输、堆放和吊装过程中，要采取措施防止钢筋网片产生变形或焊点脱开。在安装外墙板前，应剔出并理直两侧的预埋钢筋套环，内外墙的钢筋套环要重合，按设计要求插入竖向钢筋。,(4)模板安装。大模板进场后要核对型号，清点数量，清除表面锈蚀，用醒目的字体在模板背面注明标号。模板就位前还应认真涂刷脱模剂，将安装处楼面清理干净，检查墙体中心线及边线，准确无误后方可安装模板。安装模板时，应按顺序吊装，按墙身线就位，反复检查校正模板的垂直度。模板合模前，还要隐蔽工程验收。(5)混凝土的浇筑与养护。浇筑混凝土前，混凝土浇筑前对组装的大模板及预埋件、节点钢筋等进行一次全面的检查，如发现问题，应及时校正。为防止底部出现质量缺陷，确保新浇混凝土与下层混凝土结合良好，宜先浇一层510cm厚与原混凝土内砂浆成分相同的砂浆。混凝土应分层连续浇筑。第一层不能超过60cm，这层混凝土振实后才可再倒入混凝土，此层以上边振边浇，要振捣密实，最后一层宜用人工锹入振实整平。墙体的施工缝一般宜设在门、窗洞口上，连梁跨中1/3区段。当采用组合平模时，可留在内纵墙与内横墙的交接处，接槎处混凝土应加强振捣，保证接槎严密。模板内混凝土浇筑后，应由粉刷工立即将上口粉平使大模上口平直。,(6)拆模与养护。在常温条件下，墙体混凝土强度超过1.2N/mm2时方准拆模。拆模顺序为先拆内纵墙模板，再拆横墙模板，最后拆除角模和门洞口模板。单片模板拆除顺序为：拆除穿墙螺栓、拉杆及上口卡具升起模板底脚螺栓升起支撑架底脚螺栓使模板自动倾斜脱离墙面并将模板吊起。拆模时必须先用撬棍轻轻将模板移出2030mm，然后用塔式起重机吊出。吊拆大模板时应严防撞击外墙挂板和混凝土墙体，因此，吊拆大模板时要注意使吊钩位置倾向于移出模板方向。拆模时应将每问的全部零件集中放在零件箱内，可防止丢失并提高工效，保障安全。拆卸的大模板应立即进行敲铲清理。此时混凝土强度不高，清理既方便又不损伤大模板。清理后还应涂刷隔离剂。,(7)外墙挂板与大模板的连接。内浇外挂结构体系中，外墙板的施工是很重要的工序。当内墙大模板固定校正后，再安装外墙挂板。吊装前先将挂板两侧的锚环整理好，吊装时将锚环套入下层伸出的小柱钢筋上，使外墙挂板紧靠大模板边，上部用装在大模板上的夹具将外墙挂板夹住，这样外墙墙板就临时固定在大模板上。对外墙挂板的轴线位置、板底标高、垂直缝宽，水平缝宽均进行精密测量无误后，方可固定外墙挂板。现浇混凝土内墙和外墙的结合部存在接缝，使其结合紧密是保证施工质量的要害。外墙挂板与大模板之间的接缝处理，通常在与外挂板接缝处大模板边放一条3mm厚的通常并卷边的橡皮条，并紧贴外挂板，如图6.8所示。卷边橡皮条具有一定的弹性伸缩能力，可以消除外挂板与大模板安装误差造成的空隙，防止漏浆。,(8)外墙挂板的板缝施工。混凝土墙与外挂板之间的垂直接缝如果不处理会造成浇筑混凝土时混凝土阻塞空腔，影响防水效果。可以用一条通长的充气车胎紧贴外挂板放置，类似一条模板，充气后车胎会塞在垂直缝中。浇筑混凝土时要注意控制力度，以免将车胎振出。在浇筑完混凝土一小时后拆除车胎，拆得过早混凝土会坍塌，拆得过晚车胎不易拆除。外挂板之间的空腔可以阻止水的毛细管渗透作用，所以要保证空腔内不得有沾污和垃圾。竖向空腔可以用2mm厚塑料片或泡沫塑料棒封口，如图6.9所示。外挂板之间的水平缝可以用泡沫塑料棒充填，泡沫塑料棒直径根据板缝设计宽度选择。,1大模板 2外墙挂板3压板 4橡皮条,1外墙挂板 2现浇混凝土墙 3大模板4充气车胎 5空腔 6塑料片(也可以用泡沫塑料棒),5.大模板安装的质量要求大模板安装必须垂直角模方正，位置标高正确；模板之间拼缝及模板和结构之间的拼缝必须严密，不得漏浆；门窗洞口位置尺寸必须准确。大模板安装允许偏差详见表6-3。,6.大模板的安全技术(1)大模板堆放时应满足自稳角的要求，并面对面地存放。没有支架或自稳角不足的大模板，要存放在专用的插放架上或平卧堆放。在楼层内堆放大模板时，要采取可靠的防倾倒措施。6级以上大风停止施工。(2)构件堆放应按品种规格分开，防止弄错。构件堆放的支架要牢固，应经常检查。(3)大模板必须有操作平台、上人梯道、防护栏杆等附属设施，要保证其完好，如有损坏马上维修。3层以上设安全网，沿房屋外满设，并配合施工上移。电梯间和楼梯洞也要设安全网。(4)起重机具、起吊索具、吊钩、构件支架、模板夹具等重要设备及关键部位，要认真检查。起重机必须专机专人，每班操作前要试机，特别注意刹车。(5)大模板安装就位后，应及时用穿墙螺栓、花篮螺栓等固定成整体，防止倾倒。,(6)全现浇模板在安装外墙外模前，必须确保三角挂架或支撑平台安装牢固，操作人员施工时要系安全带。(7)模板拆除时，要保证混凝土的强度不得小于1.2N/mm2。模板拆除起吊时，要确认所有穿墙螺栓已经拆除，模板和混凝土已脱离。起吊高度超过障碍物后，方准行车转弯。(8)大模板拆除后，要采取临时固定，以便清理。,6.1.2 滑模施工,1.液压滑升模板概述 液压滑动模板施工工艺，是按照施工对象的平面尺寸和形状，在地面组装好包括模板、提升架和操作平台的滑模系统，然后分层浇筑混凝土，利用液压提升设备不断竖向提升模板，完成混凝土构件施工的一种方法。近年来，随着液压提升机械和施工精度调整技术的不断改进和提高，滑模工艺发展迅速。以前滑模工艺多用于烟囱、水塔、筒仓等筒壁构筑物的施工，现在逐步向高层和超高层的民用建筑发展，成为了高层建筑施工可供选择的方法之一。,液压滑升模板施工方法的特点：(1)机械化程度高，劳动强度低在施工过程中在地面预先组装好模板系统，其后整套滑模采用机械提升，整个施工过程实现机械化操作，减轻了劳动强度。(2)施工速度快滑模施工模板组装一次成型，减少了模板装拆工序，连续作业，使竖向结构的施工速度大大加快。(3)结构整体性好，施工简单滑模系统的装置都是事先组装，在混凝土的施工过程中只进行模板的持续提升和混凝土的浇筑，施工简单，并且容易保证质量。(4)经济效益显著滑模系统的施工节约模板和脚手架，减少了周转材料的大量占用，现场也不需要大量场地堆放周转材料。若有良好的施工组织作保证，可以大大缩短工期，减少施工成本。(5)应用范围广泛滑模系统的组装可以根据不同的工程尺寸形状配置，外形是弧形的建筑也不例外。滑模施工几乎不受风力影响，不受建筑物高度的影响，适合超高层建筑的施工。,滑模施工是一项比较先进的工业化施工方法，为了更好的发挥它的作用，需要设计有一定的配合。因为施工模板是整体提升的，一般不宜在空中重新组装和改装模板和操作平台，同时模板的提升有一定连续性，不宜过多停歇，这要求建筑的平面布置和立面处理，在不影响设计效果的前提下，力求简洁整齐，尽量避免影响滑升的突出结构。2.液压滑升模板组成 滑模的装置由模板系统、操作平台系统和液压提升系统以及施工精度控制系统等组成，如图6.10所示。1)模板系统 模板系统由模板、围圈、提升架及其附属配件组成。其作用是根据滑模工程的结构特点组成成型结构，使混凝土能按照设计的几何形状及尺寸准确成形，并保证表面质量符合要求；其在滑升施工过程中，主要承受浇筑混凝土时的侧压力以及滑动时的摩阻力和模板滑空、纠偏等情况下的外加荷载。,1模板 2围圈 3提升架 4操作平台 5操作平台桁架 6支承杆 7液压千斤顶8高压油泵 9油管 10外挑三角架 11内吊脚手架 12外吊脚手架 13混凝土墙体,(1)模板。模板又称围板，可用钢材、木材或钢木混合以及其他材料制成，目前使用钢模板居多。常用钢模板制作有薄钢板冷弯成型和用薄钢板加焊角钢、扁钢组合成形两种。如采用定型组合钢模板时，则需在边框增加与围圈固定相适应的连接孔。模板之间的连接，可采用螺栓(M8)或U形卡。为了防止混凝土在浇筑时的外溅，在采取滑空方法来处理建筑物水平结构施工时，外模板上端应比内模板高出l00200mm，下端应比内模板长300mm左右。模板的高度与混凝土达到出模强度所需的时间和模板滑升速度有关。如果模板高度不够，混凝土脱模过早，则会造成混凝土坍塌。如果模板高度过高，则会增加摩阻力，影响滑升。一般来说，模板高度当用于墙模时为1m，柱模时为1.2m，筒壁结构为1.21.6m。模板的宽度以考虑组装及拆卸方便为宜，通常为300500mm。,为了减少滑动时模板与混凝土的摩阻力，便于滑升脱模，模板的上、下口应形成一定的倾斜度(锥度)，其单面倾斜度宜取为模板高度的2/l 0005/l 000。锥度过大，在模板滑升中易造成漏浆或使混凝土出现厚薄不匀的现象；锥度过小或出现倒锥度时，会增大模板滑升时的摩擦阻力，甚至将混凝土拉裂。模板的锥度可以通过改变围圈的间距或模板厚度的方法来形成。在安装过程中，应随时用倾斜度样板检查模板的锥度是否符合要求。模板支承在围圈上的方法有挂在围圈上和搁在围圈上，亦可采用U形螺栓(模板背面有模楞)和钩头螺栓(模板背面无横楞)连接。,(2)围圈。围圈又称围檩，用于固定模板，保证模板所构成的几何形状及尺寸，承受模板传来的水平与垂直荷载，所以要具有足够的强度和刚度。围圈横向布置在模板外侧，一般上下各布置一道，分别支承在提升架的立柱上，并把模板与提升架联系成整体。,为了减少模板的支承跨度，围圈一般不设在模板的上下两端，其合理位置应使模板受力时产生的变形最小。上下围圈的间距视模板的高度而定，若模板高11.2m，上下围圈间距宜在600700mm；围圈距模板上口不宜大于250mm，以保证模板上口的刚度。距模板下口不宜大于150mm。围圈接头处的刚度不得小于围圈本身的刚度，上下围圈的接头不应设置在同一截面。围圈可使用角钢、槽钢或工字钢，一般采用810号的槽钢或工字钢；围圈的连接宜采用等刚度的型钢连接，连接螺栓每边不少于2个，并形成刚性节点；围圈放置在提升架立柱的支托上，用U形螺栓固定。在高层建筑施工中，大多数把围圈设计成桁架形式，称桁架围圈。(3)提升架。提升架又称千斤顶架或门架，其作用是约束固定围圈的位置，防止模板的侧向变形，并将模板系统和操作平台系统连成一体，将其全部荷载传递给千斤顶和支承杆。提升架承受的荷载有围圈传来的垂直、水平荷载和操作平台、内外挑挂架子传来的荷载等。在使用荷载下，其立柱侧向变形不大于2mm。,目前常见的是钢提升架，其常用形式有采用单横梁的“”形架和双横梁的“开”形架。提升架一般用12号槽钢制作横梁，立柱可用1216号槽钢做成单肢式、格构式或桁架式；横梁与立柱的拼装连接，可采用焊接连接，亦可采用螺栓拼装。提升架立柱的高度，应使模板上口到提升架横梁下皮间的净空能满足施工要求。2)操作平台系统操作平台系统主要包括操作平台、外挑脚手架、内、外吊脚手架，如果施工需要，还可设置辅助平台，以供材料、工具、设备的堆放。(1)操作平台。操作平台又称工作平台，既是绑扎钢筋、浇注混凝土的操作场所，也是油路、控制系统的安置台，有时还利用操作平台架设起重设备。操作平台所受的荷载比较大，必须有足够的强度和刚度。操作平台一般用钢桁架或梁及铺板构成。桁架可以支承在提升架的支柱上，也可以通过托架支承在上下围圈上。桁架之间应设水平和垂直支撑，保证平台的强度和刚度。,操作平台的设计应根据施工对象采用的滑模工艺和现场实际情况而定。在采用逐层空滑模板(也称“滑一浇一”)施工工艺时，要求操作平台板采用活动式的，以便楼板施工时支模材料、混凝土的运输和混凝土的浇灌。活动式平台板宜用型钢作框架，上铺多层胶合板或木板，再铺设铁板增加耐磨性和减少吸水率。常用的操作平台形式有分块式、整体式和活动式。(2)外挑脚手架、吊脚手架。外挑脚手架一般由三角挑架、楞木、铺板等组成，其外挑宽度为0.81.0m，外侧一般需设安全护栏，三角挑架可支承在立柱上或挂在围圈上。吊脚手架是供绑扎钢筋、混凝土脱模后检查墙(柱)体混凝土质量并进行修饰、拆除模板(包括洞口模板)，引设轴线、高程以及支设梁底模板等操作之用。吊脚手架要求装卸灵活、安全可靠。外吊脚手架悬挂在提升架外侧立柱和三角挑架上，内吊脚手架悬挂在提升架内侧立柱和操作平台的桁架上。,3)液压提升系统液压提升系统包括支承杆、液压千斤顶、液压控制系统和油路等，是液压滑模系统的重要组成部分，也是整套滑模施工装置中的提升动力和荷载传递系统。提升系统的工作原理是由电动机带动高压油泵，将高压油液通过电磁换向阀、分油器、截止阀及管路输送到液压千斤顶，液压千斤顶在油压作用下带动滑升模板和操作平台沿着支承杆向上爬升；当控制台使电磁换向阀换向回油时，油液由千斤顶排出并回入到油泵的油箱内。在不断供油、回流的过程中，使千斤顶活塞不断地压缩、复位，将全部滑升模板装置向上提升到需要的高度。(1)千斤顶。液压滑动模板施工所用的千斤顶为专用穿心式千斤顶，按其卡头形式的不同可分为钢珠式和楔块式两种，其工作重量分别为3t、3.5t和10t，其中3.5t应用较广。,(2)支承杆。支承杆又称爬杆，它既是千斤顶向上爬升的轨道，又是滑动模板装置的承重支柱，承受着施工过程中的全部荷载。支承杆一般采用直径为25mm的圆钢筋，其连接方法有丝扣连接、榫接、焊接三种，也可以用2528mm的螺纹钢筋。用作支承杆的钢筋，在下料加工前要进行冷拉调直，冷拉时的延伸率控制在2%3%。支承杆的长度一般为35m，当支承杆接长时，其相邻的接头要互相错开，使同一断面上的接头根数不超过总根数的25%。(3)液压控制系统。液压控制系统是提升系统的心脏，主要由能量转换装置(电动机、高压齿轮泵等)、能量控制和调节装置(如电磁换向阀、调压阀、针形阀、分油器等)以及辅助装置(压力表、油箱、滤油器、油管、管接头等)三部分组成。,齿轮泵的选择根据滑模千斤顶油缸的用油量、布置的数量及齿轮泵的送油能力而确定。在滑升过程中，浇注混凝土和滑升是交替进行的，千斤顶提升一个行程所用的时间越短、滑升的速度越快，泵和油管的流量越大，千斤顶完成一次进油、回油的时间就越短。通常千斤顶的一次循环控制在35min，其中进油时间控制在1min以内。齿轮泵的流量可以按式(6-1)计算：Q(6-1)式中：Q齿轮泵最大工作流量(l/min)；V千斤顶油缸的总容积(l)。若有多台千斤顶为其 容积之和。K超容系数，取1.11.3；t1每个行程要求送油时间(min)。,电动机的选用一般根据油泵所需的压力和流量确定，可以根据下式计算：式中：N电动机功率(KW)；F油泵的工作压力(Mpa)；Q油泵流量(l/min)总效率(齿轮泵效率取0.60.8)。4)施工精度控制系统 滑模施工的精度控制系统由水平度、垂直度观测与控制装置以及通讯联络设施组成，主要起到控制滑模施工的水平度和垂直度的作用。,(6-2),(1)滑模施工水平度控制。在模板滑升过程中，由于千斤顶的不同步，数值的累积就会使模板系统产生很大的升差，如不及时加以控制，不仅建筑物的垂直度难以保证，也会使模板结构产生变形，影响工程质量。水平度的观测，可采用水准仪、自动安平激光测量仪等设备，精度不应低于1/10 000。对千斤顶升差的控制，可以根据不同的控制方法选择不同的水平度控制系统。常用的方法有用激光控制仪控制的自动调平控制法、用限位仪控制的限位调平法、限位阀控制法、截止阀控制法等。(2)滑模施工垂直度控制。在滑模施工中，影响建筑物垂直度的因素很多，如千斤顶的升差、滑模装置变形、操作平台荷载、混凝土的浇筑方向以及风力、日照的影响等。为了解决上述问题，除采取一些有针对性的预防措施外，在施工中还应经常加强观测，并及时采取纠偏、纠扭措施，以使建筑物的垂直度始终得到控制。,垂直度的观测主要采用经纬仪、激光铅直仪和导电线锤等设备来进行。垂直度调整控制方法主要有平台倾斜法、顶轮纠偏控制法、双千斤顶法、变位纠偏器纠正法等。常用的垂直度控制系统有顶轮纠偏装置、变位纠偏器等。3.液压滑升模板施工准备工作 由于滑模施工有连续施工的特点，为了充分发挥施工效率，材料、设备、劳动力在施工前都要做好充分的准备。1)技术准备 由于滑模施工的特点，要求设计中必须有与之相适用的措施，所以施工前要认真组织对施工图的审查。重点审查结构平面布置是否使各层构件沿模板滑动方向投影重合，竖向结构断面是否上下一致，立面线条的处理等。根据需要采用滑模施工的工程范围和工程对象，划分施工区段，确定施工顺序，应尽可能使每一个区段的面积相等，形状规则，区段的分界线一般设在变形缝处为宜。制定施工方案，确定材料垂直和水平运输的方法和人员上下方法，确定楼板的施工方法。,绘制建筑物多层结构平面的投影叠合图。确定模板、围圈、提升架及操作平台的布置，并进行各类部件的设计与计算，提出规格和数量。确定液压千斤顶、油路及液压控制台的布置，提出规格和数量。制定施工精度控制措施，提出设备仪器的规格、数量。绘制滑模装置组装图，提出材料、设备、构件一览表。确定不宜采用滑模施工的部位的处理措施。2)现场准备 施工用水、用电必须接好，施工临时道路和排水系统必须畅通。所需要的钢筋、构件、预埋件、混凝土用砂、石、水泥、外加剂(如果用商品混凝土，应联系好供应准备工作)，应按计划到场并保持供应。滑升模板系统需要的模板、爬杆、吊脚手设备和安全网应准备充足。垂直运输设备在滑模系统进场前就位。滑模施工是一项多工种协作的施工工艺，故劳动力组织宜采用各工种混合编制的专业队伍，提倡一专多能，工种间的协调配合，充分发挥劳动效率。,4.墙体滑模的一般施工工艺 滑升模板的施工由滑模设备的组装、钢筋绑扎、混凝土浇捣、模板滑升、楼面施工和模板设备的拆除等几个部分组成。1)模板的组装 滑升模板的组装是个重要环节，直接,影响到施工进度和质量，因此要合理组织、严格施工。在组装前，要做好拼装场地的平整工作，检查起滑线以下已经施工好的基础或结构的标高和平面尺寸，并标出建筑物的结构轴线、墙体边线和提升架的位置线等。滑模的组装顺序如图6.11所示。,图6.11,滑模组装完毕后，应按规范要求的质量标准进行检查。滑模组装允许偏差见表6-4。,2)钢筋绑扎和预埋件埋没 钢筋绑扎应与混凝土浇筑速度、模板的滑升速度相配合。根据每个浇筑层的混凝土浇筑量，浇筑时间和钢筋量的大小，合理安排绑扎人员，划分操作区段，保证钢筋的绑扎速度。绑扎中，应随时检查以免发生错误。钢筋的加工长度，应根据工程对象和使用部位来确定。由于水平钢筋在提升架横梁以下进行
