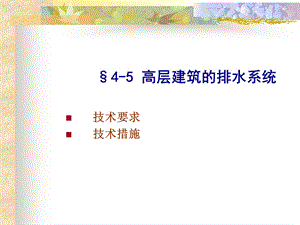

4-5 高层建筑的排水系统 技术要求 技术措施,一、高层建筑排水系统的特点及技术要求（1）管道中的压力波动 高层建筑排水系统卫生器具多，排水量大，横支管多，存在同时排水的可能。由于水舌的影响和横干管起端产生的强烈冲激流使水跃高度增加，导致较大的气压波动和水封破坏。（2）横管敷设坡度问题 由于高层建筑重量大，建筑沉降可能引起出户管平坡或倒坡；暗装管道多，建筑吊顶高度有限，横管敷设坡度受到一定的限制。（3）易发生堵塞 高层建筑居住人员多，若管理水平低，卫生器具使用不合理，冲洗不及时等，都将影响水流畅通，造成淤积堵塞，一旦排水管道堵塞，影响面大。,二、常用技术措施 通过分析已知可以调整改变管内压力波动的主要因素是终限流速vt和水舌系数K，减小vt和K值，可以减小管内压力波动，防止水封破坏，提高通水能力。（1）设置底层单独出户管 当排水横干管与最下一根横支管之间的间距，不能满足相关要求时，底层污水单设横管排出，以避免下层横支管连接的卫生器具出现正压喷溅现象。（2）合理选择管道连接配件 管道连接时尽量采用水舌系数小的管件如顺水三通等。（3）在排水立管上增设乙字弯，以减慢污水下降速度（4）增设各类辅助通气管道 当排水管内气流受阻时，管内气压可通过辅助通气管调节，不受排水管中水舌的影响。,三、新型单立管排水系统简介 特点:不设专用通气立管，仅在排水系统中安装特殊配件，当水流通过时，可降低流速和减少或避免水舌的干扰，保持管内气流畅通和控制管内压力波动，同时还可提高排水能力。此方法既节省了管材也方便了施工。1.苏维脱排水系统（Sovent system）配件组成：气水混合器和气水分离器 2.旋流排水系统（塞克斯蒂阿系统 Sextia system）配件组成：旋流接头和特殊排水弯头 3.芯形排水系统（高奇马排水系统）配件组成：环流器和角笛弯头 4.UPVC螺旋排水系统 配件组成：偏心三通和有螺旋线导流突起的UPVC管,自立管下降的污水，经乙字管时，水流撞击分散与周围的空气混合，变成比重轻呈水沫状的气水混合物，下降速度减慢，可避免出现过大的抽吸力。横支管排出的污水受隔板阻挡，只能从隔板右侧向下排放，不会在立管中形成水舌，能使立管中保持气流畅通，气压稳定。,苏维脱排水系统（Sovent system）,由流入口，顶部通气口、有突块的空气分离室、跑气管和排出口组成。自立管下降的气水混合液，遇突块被溅散，并改变方向冲击到突块对面的斜面上，从而分离出气体，分离的气体经跑气管引入干管下游，使污水的体积变小，速度减慢，动能减小，底部正压减小，管内气压稳定。,由底座、盖板组成。盖板上带有固定旋流叶片。从横支管排出的污水，从切线方向以旋转状态进入立管，立管下降水流经固定旋流叶片沿壁旋转下降。当水流下降一段距离后旋流作用减弱，但流过下层旋流接头时，经旋流叶片导流，又可增加旋流作用，直至底部，使管中间形成气流畅通的空气芯，压力变化很小。,旋流排水系统（塞克斯蒂阿系统 Sextia system）,设置在排水立管底部转弯处，为内有导向叶片的45度弯头。立管下降的附壁薄膜水流，在导向叶片作用下。旋向弯头对壁，使水流沿弯头下部流入干管，可避免因干管内出现水跃而封闭气流，造成过大正压。,由上部立管插入内部的倒锥体和24个横向接口组成。横管排出的污水受内管阻挡反掸后，沿壁下降，立管中的污水经内管入环流器，经锥体时水流扩散，形成水气混合液，流速减慢、沿壁呈水膜状下降，使管中气流畅通。,芯形排水系统（高奇马排水系统）,设置在立管底部转弯处 自立管下降的水流因过水断面扩大，流速变缓，挟杂在污水中的空气释放，且弯头曲率半径大，加强了排水能力，可消除水跃和水塞现象，避免立管底部产生过大正压。,偏心三通设置在立管与横管的连接处。由横支管流入的污水经偏心三通从圆周切线方向进入立管，旋流下降。,UPVC螺旋排水系统,立管中的污水在螺旋线导流突起的导流下，在管内壁形成较为稳定而密实的水膜旋流，旋转下落，使管中心保持气流畅通，减小了管道内的压力波动。,
