制冷剂鉴别仪使用说明.doc

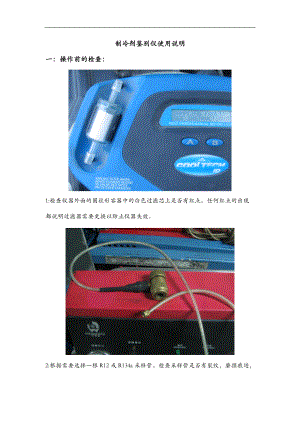

制冷剂鉴别仪使用说明一：操作前的检查：1:检查仪器外面的圆柱形容器中的白色过滤芯上是否有红点。任何红点的出现都说明过滤器需要更换以防止仪器失效。2:根据需要选择一根R12或R134a采样管。检查采样管是否有裂纹，磨损痕迹，脏堵或污染。绝对不可以使用任何有磨损的管子。3:检查仪器头部的进空气口，再检查仪器中部边缘的样品出口，以确保它们没有堵塞。4:检查空调系统或制冷剂罐上的样品出口处，确保出口为气态出口，不会有液态或油出来二仪器连接方法按上图所示连接好制冷剂鉴别仪注意电瓶正负极不要接反三操作步骤1：给仪器通电2：让仪器预热两分钟3：在预热过程中需要将当地的海拔高度输入到仪器的存中，仪器可以在海拔高度变化为152米500英尺的围自动调节，所以初次使用时必须输入当地的海拔高度。正常的气压变化不会影响仪器的运行。一般情况下只需输入一次海拔高度，只有当仪器在另一个海拔高度的地方使用时才需要重新输入海拔高度。如果没有输入海拔高度，仪器在预热过程中会显示"USAGE ELEVATION<<<NOT SET>>>。按照如下步骤设置海拔高度：在预热过程中，按住B按钮直到显示屏出现"USAGE ELEVATION,400FEET这是仪器的出厂设置，相当于海拔122米使用A和B按钮来调节海拔高度的设置，直到显示的读数高于但最接近当地的海拔值。每按一下A钮读数增加30米，每按一下B按钮读数减少30米。海拔高度在0-2730米之间都是可调的。中选择好正确的海拔高度后，不要再按A和B按钮，保持仪器处于待机状态约20秒，设置会自动保存到仪器中注意：错误的海拔高度输入将导致仪器的检测错误4：仪器将会通过进空气口吸入环境空气约1分钟，环境空气是用于校正测试元件并排除剩余的制冷剂气体5：根据仪器提示把采样管的入口端接到车辆空调系统或制冷剂罐的出口上。按A按钮制冷剂样品会立即开场流向仪器。6：仪器对样品的分析过程需要大约一分钟的时间。当分析完成后立即从制冷剂罐上拆下采样管注意：仪器不配有自动切断开关，所以只要管路是连接的制冷剂气体将不断的流出。为了防止过多的制冷剂流出，在分析过程中要注意观察仪器，并根据仪器的体示及时拆下采样管。7：分析的结果将在仪器的显示屏上以以下符号显示出来：（1） PASS：说明样品的纯度到达或更高，制冷剂的种类和空气的污染程度也会同时在显示屏上显示出来。（2） FALL:说明样品被测定为R12和R134a的混合物，无论是R12还是R134a的纯度都没有到达98，或者混合物太多。同时还将显示R12、和空气的百分量。（3） FAIL CONTAMINATED:说明测定的样品有未知制冷剂，如R22或碳氢类在混合物中的含量占4或更多。在这种模式下，不能显示制冷剂或空气混合物的含量。（4） NO REFRIGERANT-CHK HOSE CONN:说明测定的样品中空气含量到达90或更高。通常情况下是因为R134a采样管的接头没有翻开，采样管没有与样品来源接通，或样品来源中没有制冷剂存在。8：拆下仪器的电源线检测完毕。四操作完毕后的清理步骤1：从仪器样品入口处拆下采样管。观察管子是否有磨损，裂纹，油污或污染，并及时更换。擦净管子的外外表，将管子卷起放入盒子中。2：检查样品过滤器是否有红点出现。如果发现有任何红点根据保养程序中的步骤更换样品过滤器。3：从仪器上拆下电源线，擦净，卷起收到存储盒中。4：用湿布清理仪器的外外表，不要使用溶剂或水直接清理仪器。将清理干净的仪器放入存储盒中。
