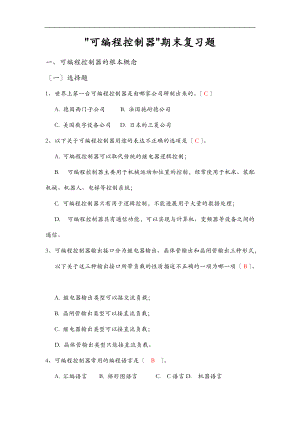

"可编程控制器"期末复习题一、可编程控制器的根本概念一选择题1、世界上第一台可编程控制器是由哪家公司研制出来的。 C A. 德国西门子公司 B. 法国施耐德公司 C. 美国数字设备公司 D. 日本的三菱公司2、以下关于可编程控制器用途的表达不正确的选项是 C 。A. 可编程控制器可以取代传统的继电器逻辑控制；B. 可编程控制器主要用于机械运动和位置的控制，经常使用于机床、装配机械、机器人、电梯等控制系统；C. 可编程控制器只有用于逻辑控制，不能进展用于大量的数据处理；D. 可编程控制器具有通信功能，可以实现与计算机、变频器等设备之间的通信。3、可编程控制器输出接口分为继电器输出、晶体管输出和晶闸管输出三种形式，以下关于这三种输出接口所带负载的性质描述不正确的一项为哪一项 B 。A. 继电器输出类型可以接交流负载； B. 晶闸管输出类型可以接直流负载；C. 继电器输出类型可以接直流负载；D. 晶体管输出类型只能接直流负载。4、可编程控制器常用的编程语言是 B 。A. 汇编语言 B. 梯形图语言 C. C语言D. 机器语言5、可编程控制器运行时是按循环扫描的方式来执行用户程序的，在一个扫描周期，可编程控制器要处理的三个任务依次是 A 。A. 输入采样、程序执行、输出刷新B. 程序执行、输入采样、数据保存C. 输入采样、数据处理、输出刷新D. 程序执行、响应中断、数据保存二判断题1、可编程控制器具有极强的数据处理能力。 2、所有可编程控制器都是用220V交流电供电的。× 3、可编程控制器是一个数字系统，因此它只能接收数字量的输入，输出也全是数字量。 × 4、继电器输出类型的可编程控制器一定要接交流负载。 × 5、晶体管输出类型的可编程控制器一定要接直流负载。 6、晶闸管输出类型的可编程控制器一定要接交流负载。 7、可编程控制器运行时是按用户编写的程序一步一步执行的，程序执行完后就会停下来等待外部的输入。 × 8、应用可编程控制器来设计一个电气控制系统时，首先要考虑可编程控制器的输入/输出点数能否满足控制系统的需求，然后再考虑存储容量等其它指标。 9、可编程控制器具有很强的扩展能力，可以根据控制系统设计的需要，选配一些专用模块进展扩展。 10、不同厂家生产的不同系列的可编程控制器用的编程软件是不同的。 二、S7-200 PLC一选择题1、西门子S7-200系列PLC的CPU类型有很多，其中具有模拟量输入、输出单元的型号是 B 。A. CPU221 B. CPU224*P C. CPU224 D. CPU2262、西门子S7-200系列PLC部由存储单元组成的编程元件类型很多，以下四种编程元件符号中属于“输入继电器类型的是 C 。A. M0.1 B. Q1.1 C. I0.1 D. SM0.13、西门子S7-200系列PLC部由存储单元组成的编程元件类型很多，以下四种编程元件符号中属于“输出继电器类型的是 B 。A. S0.1 B. Q1.0 C. I1.1 D. SM0.04、西门子S7-200系列PLC部由存储单元组成的编程元件类型很多，以下四种编程元件符号中属于“部标志位类型的是 A 。A. M1.1 B. Q1.2 C. I0.1 D. S0.15、西门子S7-200系列PLC部由存储单元组成的编程元件类型很多，以下四种编程元件符号中属于“特殊标志位类型的是 A 。A. SM0.2 B. M1.2 C. Q0.1 D. S0.16、西门子S7-200系列PLC部由存储单元组成的编程元件类型很多，以下四种编程元件符号中属于“顺序控制继电器类型的是 D 。A. SM0.5 B. M1.2 C. Q0.1 D. S0.17、S7-200PLC的特殊标志位有一些固定的功能，以下哪个特殊标志位能产生占空比为50%，周期为1秒钟的脉冲串。 C A. SM0.1 B. SM0.4 C. SM0.5 D. SM0.78、S7-200PLC的特殊标志位有一些固定的功能，以下哪个特殊标志位是在PLC由STOP转为RUN时，在第一个扫描周期是置1的。 A A. SM0.1 B. SM0.2 C. SM0.3 D. SM0.49、一款用直流24V供电、晶体管输出、CPU224的PLC，其型号应表示为 B。A. CPU224 AC/DC/DC B. CPU224 DC/DC/DCC. CPU224 DC/AC/DC D. CPU224 AC/DC/Relay10、S7-200系列的扩展模块中属于开关量输入/输出混合模块的型号是 C 。A. EM221 B. EM222 C. EM223 D. EM235二判断题1、S7-200 PLC输入电路接线时不需要连接24V直流电源。 × 2、S7-200 PLC输出电路接线时一定要连接24V直流电源。 × 3、S7-200 PLC部的普通计数器有三种计数方式。 4、S7-200 PLC定时器T37的分辨率是100ms。 5、S7-200PLC不能为外部传感器提供24V直流电源。 × 6、S7-200PLC的通信接口是RS232的串行通信接口。 × 7、CPU224*P的PLC有两个通信接口Port0和Port1。 8、CPU224*P的PLC本机集成的数字量输入端子有10个。 × 9、CPU224*P的PLC本机集成的数字量输出端子有14个。 × 10、CPU224*P的PLC本机集成的模拟量输出端子有2路。 × 11、CPU224*P的PLC本机集成的模拟量输入端子有2路。 12、S7-200 PLC中SM0.4可以提供周期为1分钟、占空比为50%的脉冲串。13、S7-200 PLC的数据类型中字节型数据用“B来表示。 14、S7-200 PLC的数据类型中字型数据用“W来表示。 15、S7-200 PLC的数据类型中双字型数据用“R来表示。 ×16、S7-200 PLC对存储器是以8位字节为单位排列的。 17、VD2编址方式表示占用PLC存储器2个字节单元。 ×18、QB1编址方式表示占用PLC输出映像存放器中8个字节单元。 ×19、VW100占用的存储空间中VB101是其高位字节。 ×20、根据S7-200 PLC部输入接口电路分析，输入端子公共端“M一定要接24V直流电源的正极。 × 21、根据S7-200 PLC AC/DC/RLY型部输出接口电路分析，输出端子公共端“L一定要接24V直流电源的正极。 × 22、S7-200 PLC的编程软件是STEP7-Micro/WIN32。 23、用计算机编写PLC梯形图时可以用键盘的×4键翻开“线圈的下拉列表。 × 24、S7-200 PLC的输入映像存放器的编址围是：I0.0I15.7。 25、S7-200 PLC的输出映像存放器的编址围是：Q0.0Q10.7。 × 三、S7-200PLC的根本指令一选择题1. 有一个S7-200PLCCPU224*P其输入端子I0.0连接按钮SB2，I0.1连接按钮SB1，根据以下PLC的梯形图，判断程序执行的结果，从A、B、C、D四个选项中选择一个正确的。( D )A. SB1按下时，M0.0被复位，SB1释放时，M0.0又立即被置位；B. SB1、SB2都按下时，M0.0才会被置位； C. SB2按下时，M0.0被置位，SB1释放时，M0.0又立即被复位；D. SB2按下时，M0.0被置位，SB1释放时，M0.0仍旧保持置位。2. 以下S7-200PLC梯形图程序的执行结果是( B )。A. Q0.0Q0.6全部被复位；B. Q0.0Q0.6全部被置位；C. 只有Q0.6被置位；D. 只有Q0.6被复位。3. 以下S7-200PLC梯形图程序的执行结果是( D )。A. PLC上电后，在第一个扫描周期，Q0.5输出端子的指示灯保持不亮的状态；B. PLC上电后，在第一个扫描周期，Q0.0Q0.4输出端的指示灯保持亮的状态；C. PLC上电后，在第一个扫描周期，Q0.5输出端的指示灯保持亮的状态；D. PLC上电后，在第一个扫描周期，Q0.0Q0.4输出端的指示灯保持不亮的状态。4. PLC的输入端子I0.0接一个点动按钮，则以下梯形图程序的运行结果是( A )。A. 按下点动按钮时，MB0存储器单元8个位被全部置位；B. 释放点动按钮时，MB0存储器单元8个位被全部复位；C. 按下点动按钮时，M0.0被置位；D. 释放点动按钮时，M0.0被复位。5. PLC上电运行后，则以下梯形图程序的运行结果是( B )。A. PLC输出端子中的Q0.0Q0.4对应的指示灯会一亮一灭闪烁；B. PLC输出端子对应的所有指示灯都不亮；C. PLC第一次扫描周期，Q0.0Q0.4对应的指示灯会亮灭闪烁一次；D. PLC输出端子中的Q0.0Q0.4对应的指示灯会全亮；6. PLC的输出端子Q0.0接交流接触器KM，则以下梯形图程序的运行结果是( C )。A. PLC通电后，KM立即吸合；B. PLC通电后，延时5秒后，KM吸合；C. PLC通电后，延时0.5秒后，KM吸合；D. PLC通电后，延时10毫秒，KM吸合。7. PLC的输入端子I0.0接一个拨动开关，则以下梯形图程序的运行结果是( B )。A. 拨动开关闭合，延时1秒后，Q0.0输出端指示灯亮；B. 拨动开关断开，延时1秒后，Q0.0输出端指示灯亮； C. 拨动开关闭合，延时1秒后，Q0.0输出端指示灯灭；D. 拨动开关断开，延时1秒后，Q0.0输出端指示灯灭。8. PLC的输入端I0.0和I0.1分别连接按钮SB1和SB2，则以下对梯形图程序的运行结果的判断正确的选项是( C )。A. SB2按钮闭合时，计数器C1的当前值被清零，SB1按钮闭合一次，计数器C1当前值就加1，当C1当前值加到10时，Q0.0输出指示灯亮；B. SB2按钮闭合时，计数器C1的当前值被设置为10，SB1按钮闭合一次，计数器C1当前值就减1，当C1当前值减到0时，Q0.0输出指示灯亮； C. SB2按钮闭合时，计数器C1的当前值被清零，SB1按钮闭合一次，计数器C1当前值就加1，当C1当前值加到10时，Q0.0输出指示灯灭；D. SB2按钮闭合时，计数器C1的当前值被设置为10，SB1按钮闭合一次，计数器C1当前值就减1，当C1当前值加到0时，Q0.0输出指示灯灭。9. PLC的输入端I0.0和I0.1分别连接按钮SB1和SB2，则以下对梯形图程序的运行结果的判断正确的选项是( B )。A. SB2按钮闭合时，计数器C1的当前值被清零，SB1按钮闭合一次，计数器C1当前值就加1，C1当前值加到10时，Q0.0输出指示灯亮；B. SB2按钮闭合时，计数器C1的当前值被设置为10，SB1按钮闭合一次，计数器C1当前值就减1，C1当前值减到0时，Q0.0输出指示灯灭； C. SB2按钮闭合时，计数器C1的当前值为10，SB1按钮闭合一次，计数器C1当前值就加1，C1当前值加到10时，Q0.0输出指示灯亮；D. SB2按钮闭合时，计数器C1的当前值被清零，SB1按钮闭合一次，计数器C1当前值就加1，C1当前值减到10时，Q0.0输出指示灯灭。10. PLC的输入端I0.0和I0.1分别连接按钮SB1和SB2，输出端Q0.0、Q0.1和Q0.2分别接红、黄、绿三盏灯，则以下对梯形图程序的运行结果的描述正确的选项是( A )。A上述梯形图是用定时器控制的一个三彩灯循环亮灭控制的程序；BSB1按钮的作用是启动循环灯，SB2按钮的作用是停顿；C三彩灯相继点亮的时间间隔是0.5秒，三盏灯循环的周期是1.5秒；D此程序只能控制三彩灯依次点亮，不能实现循环亮灭的控制功能。四、S7-200PLC的功能指令1. 以下四个关于S7-200PLC传送指令的应用编程，正确的一个是( C )。2. 以下四个关于S7-200PLC比拟指令的应用编程，正确的一个是( D )。3. 判断以下梯形图程序的执行结果，你认为正确的一项为哪一项( C )。A. VD10=0.56B. VD10=1234C. VD10=1235D. VD10=564. 判断以下梯形图程序的执行结果，你认为正确的一项为哪一项( C )。A. VB10=2*1101 0011B. VB11=2*1011 1010C. VB10=2*1011 1010D. VB11=2*1011 00115. 判断以下梯形图程序的执行结果，你认为不正确的一项为哪一项( D )。A. AC0=56B. AC1=24C. VB0=32D. VB1=806. 判断以下梯形图程序的执行结果，你认为正确的一项为哪一项( D )。A. VB10=54B. VB10=96C. VB11=54D. VB11=967. 判断以下梯形图程序的执行结果，你认为正确的一项为哪一项( C )。A. VB1=2*0011 0100B. VB1=2*0011 0100C. VB1=2*0100 1100D. VB1=2*0100 00118. 判断以下梯形图程序的执行结果，你认为正确的一项为哪一项( A )。A. VB1=2*0011 0100B. VB1=2*0100 1100C. VB1=2*0011 0111D. VB1=2*0100 11009. 判断以下梯形图程序的执行结果，你认为正确的一项为哪一项( D )。A. VB1=16*ABB. VB0=16*A5C. VB1=16*56D. VB0=16*B6五、S7-200PLC的脉冲处理指令一判断题1、S7-200PLC因型号而异每台机最多可以配置5个高速计数器HSC。 × 2、步进电机是通过脉冲来控制的，其转速与脉冲的频率有关，而转角与脉冲的数量有关。 3、S7-200PLC的高速计数器均是16位的双向计数器。 × 4、S7-200PLC的所有输入端子都能够给高速计数器提供脉冲输入。 × 5、S7-200PLC的输出端子只有Q0.0和Q0.1能够产生高速脉冲输出。 6、S7-200PLC的高速计数器工作在不同模式时，其脉冲输入端子也是不同的。 × 7、每个S7-200PLC都配有两个PTO/PWM发生器，它们可以任意设置成高速脉冲串PTO或脉冲调制波PWM输出。 8、高速脉冲串PTO的脉冲宽度即占空比是固定的，为50%。( )9、PWM是指脉冲频率可调的脉冲波。 × 10、S7-200PLC当在Q0.0或Q0.1上激活高速脉冲输出功能后，Q0.0或Q0.1就不能再作为普通数字输出端子使用。 11、西门子S7-200系列中所有型号的PLC都能输出高速脉冲控制信号。× 12、S7-200PLC产生高速脉冲的时间基准可以设置为毫秒或微秒。 13、S7-200PLC的PTO发送器具有多段管线的功能是指通过设置PLC的存放器实现输出连续的具有不同脉冲频率和脉冲数量的脉冲串。 14、S7-200PLC的不同脉冲输出端子所对应的控制存放器是不同的。 15、S7-200PLC的同一输出端子如Q0.0要输出PTO或PWM所要设置的控制存放器也是不同的。 × 16、S7-200PLC既可以产生高速脉冲输出和也可以对外部设备产生的高速脉冲进展计数。 二选择题1、设定高速计数器HSC0预置值的存储单元是 C 。A. SMD70 B. SMD72 C. SMD42 D. SMD442、设定高速计数器HSC0初始值的存储单元是 D 。A. SMD47 B. SMD48 C. SMD37 D. SMD383、设定高速计数器HSC1预置值的存储单元是 A 。A. SMD52 B. SMD62 C. SMD38 D. SMD484、设定高速计数器HSC1初始值的存储单元是 B 。A. SMD38 B. SMD48 C. SMD47 D. SMD375、假设用Q0.0输出高速脉冲串，这需要设置的控制存放器是 C 。A. SMB57 B. SMB47 C. SMB67 D. SMB376、假设用Q0.1输出高速脉冲串，这需要设置的控制存放器是 D 。A. SM77 B. SMW77 C. SMD77 D. SMB777、假设用Q0.0输出高速脉冲串，则用于设定脉冲周期值的存储器是 C 。A. SMW66 B. SMW67 C. SMW68 D. SMW788、假设用Q0.1输出高速脉冲串，则用于设定脉冲周期值的存储器是 D 。A. SMW66 B. SMW67 C. SMW68 D. SMW789、假设用Q0.0输出高速脉冲串，则用于设定脉冲计数值的存储器是 B 。A. SMD62 B. SMD72 C. SMD82 D. SMD3210、假设用Q0.1输出高速脉冲串，则用于设定脉冲计数值的存储器是 A 。A. SMD82 B. SMD72 C. SMD62 D. SMD3211、假设用Q0.0输出PWM脉冲波，则用于设定脉冲宽度值的存储器是 B 。A. SMW60 B. SMW70 C. SMW80 D. SMW9012、假设用Q0.1输出PWM脉冲波，则用于设定脉冲宽度值的存储器是 C 。A. SMW60 B. SMW70 C. SMW80 D. SMW90六、S7-200PLC的模拟量处理指令选择题1、CPU224*P自带模拟量输入端子，其模拟量输入接线端子的符号是( C)。A. I1.0，M B. AI0.0，M C. A+，M D. V，M2、CPU224*P自带模拟量输出端子，其模拟量输出接线端子的符号是(D )。A. Q1.0，M B. A0.0，M C. A+，M D. V，M3、CPU224*P模拟量输入允许的电压围是( B )。A. 05V B. 010V C. 0100V D. 0220V4、CPU224*P模拟量输入端子B+，M对应的输入映像存放器是( C)。A. AIW0 B. AID0 C. AIW2 D. AID25、CPU224*P模拟量输出端子V，M对应的输出映像存放器是( A )。A. AQW0 B. AQD0 C. AQW2 D. AQD26、CPU224*P模拟量输入为10V电压时，PLC经过A/D转换后，保存在部存放器中的整数值是(D )。A. 1 B. 320 C. 3200 D. 320007、西门子PLC有很多扩展模块，常用的模拟量处理模块中具有模拟量输入、输出功能的模块名称是( C )。A. EM231 B. EM232 C. EM235 D. EM2218、EM235模块有四路模拟量输入端子，在实际接线中对闲置的输入端子处理的方法是( A )。A. 短接 B. 悬空 C. 接地 D. 接24V电源9、EM235模块最大输入电压是( C )。A. 10V DC B. 24V DC C. 30V DC D. 35V DC10、EM235模块中A/D转换器的分辨率是(C)。A. 8位 B. 10位 C. 12位 D. 16位
