含铬废水处理方案设计.doc

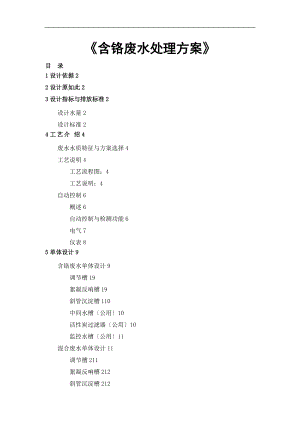

含铬废水处理方案目 录1设计依据22设计原如此23设计指标与排放标准2设计水量2设计标准24工艺介绍4废水水质特征与方案选择4工艺说明4工艺流程图：4工艺说明：4自动控制6概述6自动控制与检测功能6电气7仪表85单体设计9含铬废水单体设计9调节槽19絮凝反响槽19斜管沉淀槽110中间水槽公用10活性炭过滤器公用10监控水槽公用11混合废水单体设计11调节槽211絮凝反响槽212斜管沉淀槽212中间水槽公用13活性炭过滤器公用13监控水槽公用13污泥储槽公用13污泥脱水公用136构筑物、设备清单与工程预算137工艺流程图131 设计依据Ø 污水综合排放标准GB8978-1996。Ø 环境工程手册水污染防治卷。Ø 室外排水设计规XGBJ14-87。Ø 建筑结构荷载规XGBJ50009-2002。Ø 供配电系统设计规XGB50052-95。Ø 业主提供的相关资料。2 设计原如此Ø 借鉴类似废水处理工程实践经验，广泛参阅相关资料。Ø 处理工艺稳定、合理、可靠、实用；技术上先进，经济上可行。Ø 保证水质达处理要求，长期稳定运行。设备适用要求性能先进可靠，维护方便；运行费用低、管理方便。Ø 根据场地情况，合理布局。3 设计指标与排放标准3.1 设计水量废水包括：含铬废水、清洗过程中的混合废水。含铬废水3/h；混合废水水量：3/h。3.2 设计标准1、 设计进水水质：见表3.2-1。单位：mg/l项目pHTCrCODSS进水浓度451520120180501802、设计出水指标：铬为第一类污染物，根据污水综合排放标准GB8978-1996中规定，第一类污染物不分行业和污水排放标准，也不分受纳水体的功能类别，一律在车间或车间处理设施排放口取样，其最高允许排放浓度必须达到污水综合排放标准GB8978-1996表1中的要求。混合废水经处理后出水满足污水综合排放标准GB8978-1996表4中的一级排放标准。设计出水指标：见表3.2-2。单位：mg/l项目pHTCrCODSS出水浓度69150704 工艺介绍4.1 废水水质特征与方案选择1、废水水质特征废水包括含Cr3+废水与清洗过程中的混合废水，主要污染物有Cr3+、石油类、酸、碱与少量Zn2+。2、方案选择因为铬为第一类污染物，根据污水综合排放标准GB8978-1996中规定，第一类污染物不分行业和污水排放标准，也不分受纳水体的功能类别，一律在车间或车间处理设施排放口取样，其最高允许排放浓度必须达到污水综合排放标准GB8978-1996表1中的要求。3+会生成氢氧化物沉淀，进而除去水中的铬离子，根据其特点，含铬废水采用絮凝沉淀处理工艺，再经活性炭过滤器吸附降解，进一步去除废水中的污染物，确保处理水符合排放标准的要求。混合废水处理采用与含铬废水一样的处理工艺，出水达一级排放标准。4.2 工艺说明4.2.1 工艺流程图：见图4.2-1。4.2.2 工艺说明：、含铬废水处理系统1调节槽1：收集含铬废水，均化水质、水量。采用水流循环搅拌。2絮凝反响槽1：配pH监测仪一套与絮凝剂、助凝剂投加系统，利用pH监测仪来控制碱的投加量，将pH值调整至适当X围，使铬离子达到最优沉淀效果。通过参加絮凝剂和助凝剂，使生成的沉淀物凝聚成较大颗粒。采用机械搅拌，反响时间为30min。3斜管沉淀槽1：将絮凝反响池中凝聚形成的絮凝体沉淀于池底，将废水中的铬离子有效地沉淀去除。内置斜管填料。4中间水槽公用：收集斜管沉淀槽1与斜管沉淀槽2出水，为后续处理做准备。配pH监测仪一套与酸投加系统，通过pH监测仪控制酸的投加量，将pH调至6.09.0。含铬废水调节槽1絮凝反响槽1斜管沉淀槽1中间水槽混合废水Na2S投加系统斜管沉淀槽2调节槽2絮凝反响槽2碱、絮凝剂、助凝剂投加系统至污泥储槽污泥脱水污泥储槽泥饼外运滤液至调节槽2上清液至调节槽2取样口酸投加系统达标排放监控水槽活性炭过滤器规X化排污口反冲洗废水至调节槽2不合格废水储槽图例： 废水管道 污泥管道 加药管道图4.2-1 废水处理工艺流程图 废水管道 污泥管道 加药道程格图5活性炭过滤器公用：在过滤器中铺设滤料层，废水在滤料层中经过，通过滤料层的过滤作用，废水中的污染物也将随着浊度的降低而被进一步的去除。6监控水槽公用：通过pH监测仪控制监控水槽出水的pH值，确保处理出水pH值为6.09.0，达到出水要求。当pH值达不到要求时，废水为不合格废水，此时不合格废水提升泵被启动，将不合格废水提升至不合格废水储槽中。同时提供活性炭过滤器反冲洗用水，反冲洗废水回流至调节槽2中。、混合废水处理系统1调节槽2：收集混合废水，均化水质、水量。采用水流循环搅拌。2絮凝反响槽2：配pH监测仪一套、碱投加系统、Na2S投加系统与絮凝剂、助凝剂投加系统，利用pH监测仪来控制碱的投加量，将pH值调整至适当X围，使Zn2+等离子达到最优沉淀效果。通过参加絮凝剂和助凝剂，使生成的沉淀物凝聚成较大颗粒。采用机械搅拌，反响时间为30min。3斜管沉淀槽2：将絮凝反响槽2中凝聚形成的絮凝体沉淀于槽底，将废水中的金属离子有效地沉淀去除。内置斜管填料。4中间水槽2：与含铬废水处理系统公用。5活性炭过滤器：与含铬废水处理系统公用。6监控水槽：与含铬废水处理系统公用。7污泥储槽公用：用于储存沉淀污泥。上清液回流至调节槽2中。8污泥脱水公用：污泥储槽中污泥经浓缩脱水后送入板框压滤机压滤，压滤后的泥饼外运，滤液如此回流至调节池2中继续处理。4.3 自动控制系统控制选择电气设备配电柜手动操作；局部功能采用PLC系统和模拟仪表检测的控制方案。4.3.1 概述废水处理系统包括有含铬废水处理工艺流程与混合废水处理工艺流程两套废水处理工艺。自控控制也设置了两套控制系统，两套控制系统配置了电气配电柜，电气柜设置在工艺设备机组上，实现对设备的操作和对各参数的监视，与PLC系统自动控制的功能。4.3.2 自动控制与检测功能1调节槽1液位检测与连锁当调节槽1液位高时，连锁开启提升水泵1当调节槽1液位低时，连锁关闭提升水泵12絮凝反响槽1的pH检测、报警与连锁当pH值偏离设定的X围时报警，并由PLC连锁控制碱计量泵的参加量3中间水槽液位检测与连锁当中间水槽液位高时，连锁开启提升水泵2当中间水槽液位低时，连锁关闭提升水泵24中间水槽的pH检测、报警与连锁当pH值偏离设定的X围时报警，并由PLC连锁控制酸计量泵的参加量5调节槽2液位检测与连锁当调节槽2液位高时，连锁开启提升水泵3当调节槽2液位低时，连锁关闭提升水泵36絮凝反响槽2的pH检测、报警与连锁当pH值偏离设定的X围时报警，并由PLC连锁控制碱计量泵的参加量7监控水槽pH检测、报警与连锁当pH值偏离设定的X围时报警8监控水槽反冲洗系统液位检测与连锁当监控水槽液位低时，连锁关闭反冲洗水泵9规X化排污口流量检测与累积4.3.3 电气1、供电系统供电系统中设置对废水处理工艺的低压配电和电气保护系统，业主提供三相五线，动力电缆进现场电气配电柜。2、电气设备选型电气设备选用国内质量好的品牌产品或进口设备，低压电气采用进口或国内品牌产品。3、电气操作系统在现场工艺机组上设置低压配电柜，工艺设备的启停在低压配电柜上手动操作。4、接地系统电气安全接地为独立接地系统，接地电阻符合国内规X。4.3.4 仪表1、 仪表选型仪表选型符合系统配置的要求，仪表设备选用国内品牌合资产品或进口产品，以选用技术先进、性能可靠的产品为原如此。2、 仪表用电缆与敷设凡模拟信号420mADC或15VDC均采用计算机屏蔽电缆，保证信号的抗干扰性。控制电缆与动力电缆分开敷设强电、弱电电缆分开。3、 仪表设备液位测量采用浮球液位计。废水pH测量采用pH在线监测仪。流量测量采用明渠流量计。现场压力测量采用压力表。5 单体设计5.1 含铬废水单体设计5.1.1 调节槽1数量：1座材质：PE规格：1m3配用设备：1提升水泵1数量：2台一用一备材质：氟塑料规格：Q=1m3/h，H=10m2转子流量计数量：1套规格：3/h3液位控制系统数量：1套5.1.2 絮凝反响槽1数量：2座材质：Q235+防腐规格：3配用设备1pH监测仪数量：1套2加碱计量泵数量：1台规格：Q=01L/h，H=10m3加絮凝剂计量泵数量：1台规格：Q=01L/h，H=10m4加助凝剂计量泵数量：1套规格：Q=01L/h，H=10m5搅拌器数量：2台6溶药系统数量：3套规格：50L5.1.3 斜管沉淀槽1数量：1座材质：Q235+防腐尺寸：m×1m×3m(H)配用设备：1排泥管数量：1套2斜管填料数量：1m3规格：=60o ，=80mm，L=1000mm3污泥泵1数量：1台规格：Q=1m3/h，H=20m5.1.4 中间水槽公用数量：1座材质：PE规格：1m3配用设备：1提升水泵2数量：1台规格：Q=3m3/h，H=20m2液位控制系统数量：1套5.1.5 活性炭过滤器公用数量：1套材质：Q235处理水量：2m3/h5.1.6 监控水槽公用数量：1座材质：PE规格：1m3配用设备：1反冲洗泵数量：1台规格：Q=3m3/h，H=30m2液位控制系统数量：1套3PH监测仪数量：1套4不合格废水提升泵数量：1台规格：Q=3m3/h，H=20m5.2 混合废水单体设计5.2.1 调节槽2数量：1座材质：PE规格：5m3配用设备：1提升水泵3数量：2台一用一备材质：氟塑料规格：Q=5m3/h，H=10m2转子流量计数量：1套规格：Q=2m3/h3液位控制系统数量：1套5.2.2 絮凝反响槽2数量：2座材质：Q235+防腐规格：3配用设备1pH监测仪数量：1套2加碱计量泵数量：1台规格：Q=01L/h，H=10m3加絮凝剂计量泵数量：1台规格：Q=01L/h，H=10m4加助凝剂计量泵数量：1台规格：Q=01L/h，H=10m5加Na2S计量泵数量：1台规格：Q=01L/h，H=10m6溶药系统数量：4套材质：PE7搅拌器数量：2台5.2.3 斜管沉淀槽2数量：1座材质：Q235+防腐尺寸：2m×1m×3m(H)配用设备：1排泥管数量：1套2斜管填料数量：3规格：=60o ，=80mm，L=1000mm3污泥泵2与斜管沉淀池1公用5.2.4 中间水槽公用与含铬废水处理系统公用。5.2.5 活性炭过滤器公用与含铬废水处理系统公用。5.2.6 监控水槽公用与含铬废水处理系统公用5.2.7 污泥储槽公用数量：1座材质：PE规格：1m35.2.8 污泥脱水公用配用设备：1板框压滤机数量：1套规格：过滤面积为2m22螺杆泵数量：1台规格：Q=2m3/h，H=50m6 构筑物、设备清单与工程预算构筑物、设备清单与工程预算见附表。本工程预算未包括化验室、操作间等费用，如果需要，费用另计。7 工艺流程图工艺流程与控制图见附图一、平面布置图与高程图见附图二。
