重庆市建筑门窗幕墙热工参数目录制定（修订）技术细则.docx

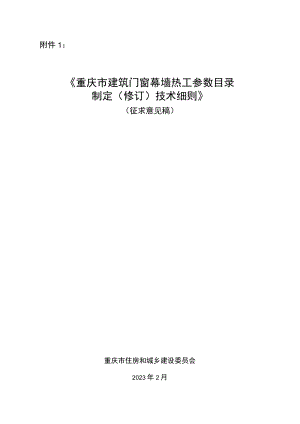

附件1：重庆市建筑门窗幕墙热工参数目录制定（修订）技术细则（征求意见稿）重庆市住房和城乡建设委员会2023年2月-.2,-a-刖百为深入落实关于完整准确全面贯彻新发展理念做好碳达峰碳中和工作的意见（中发（2021）36号）和关于印发2030年前碳达峰行动方案的通知（国发（2021）23号），深入推动建筑门窗功能品质提升行动，依据重庆市建筑材料热物理性能指标取值管理办法（试行）（渝建发（2012）13号）和建筑门窗玻璃幕墙热工计算规程（JGKrI51）等规定，结合我市大力发展绿色低碳建筑和提高新建建筑节能标准的实际需求，研究制定重庆市建筑门窗幕墙热工参数目录制定技术细则，作为制定或修订我市建筑门窗幕墙热工参数目录的依据，推动高效节能门窗幕墙规模化应用。本细则主要技术内容是：1、基本规定；2、参数目录架构；3、玻璃和型材热工性能参数取值方法；4、典型门窗热工取值计算方法。本细则由重庆市住房和城乡建设委员会负责管理，重庆市住房和城乡建设技术发展中心负责技术内容解释。主编单位：重庆市住房和城乡建设技术发展中心（重庆市建筑节能中心）中机中联工程有限公司参编单位：起草人员:目录1基本规定12参数目录架构13玻璃和型材热工性能参数取值方法34典型门窗幕墙热工取值计算方法51基本规定1.1 为创新简化建筑门窗幕墙热工取值方法，优化完善建筑门窗幕墙热工参数目录,推动高效节能门窗幕墙规模化应用，深入推动建筑门窗品质提升行动，结合我市大力发展绿色低碳建筑和提高新建建筑节能标准的实际需求，制定本细则。1.2 重庆市建筑门窗幕墙热工参数目录（以下简称“参数目录”）应按照本细则规定制定或修订，新型建筑门窗幕墙及玻璃和型材等部品应按照本细则规定确定热工指标后，方可纳入参数目录。1.3 参数目录是我市建筑节能强制性标准的重要组成部分，本市民用建筑所用门窗幕墙应按照参数目录规定进行热工参数设计取值。1.4 本市民用建筑项目围护结构所用外窗采用标准化窗比例达到100%的，在进行建筑节能设计时，其传热系数计算取值可在参数目录规定取值上降低5%o1.5 国家现行有关标准对建筑门窗幕墙热工取值的规定严于本细则的，从其规定。2参数目录架构2.1 参数目录由玻璃光学及热工性能参数目录、建筑门窗幕墙常用型材热工参数目录、典型门窗幕墙热工参数目录三部分组成。2.2 玻璃光学及热工性能参数目录包括各类常用玻璃类型以及其可见光透射比、太阳得热系数、传热系数、玻璃校正辐射率等参数信息。为简化玻璃传热系数取值，不考虑透光性对玻璃传热系数的影响，统一同规格型号但不同透光性玻璃的传热系数取值，样表见表2.2。表2.2玻璃热工参数目录（样表）类型可见光透射比Tv太阳得热系数SHGC传热系数UgW(m2K)1玻璃校正辐射率外活动百叶窗透明雾化中间色浅色单片6高透光单银Low-E玻璃6中透光单银Low-E玻璃6低透光单银Low-E玻璃玻腔空璃两一中玻6高透光单银Low-E+12A+6透明6中透光单银Low-E+12A÷6透明6低透光单银Low-E+12A+6透明三玻两腔中空玻璃6高透光单银Low-E+12A+6透明+12A+6透明6中透光单银Low-E+12A÷6透明+12A+6透明6低透光单银Low-E+12A+6透明+12A+6透明2.3 建筑门窗幕墙常用型材热工参数目录包括各类常用型材类型、型号及对应传热系数等信息，鉴于型材种类、系列和规格繁多，为规范典型门窗热工取值计算，按传热系数将各类型材分为5个等级类别：1.0级(SWL0)、2.0级(1.0VS2.0)、3.0级(2.0VU<3.0)、4.0级(3.0VS4.0)、5.0级(4.0VSw5.0),Uf值单位为W(m2K),样表见表2.3«表2.3建筑门窗幕墙常用型材热工参数目录(样表)类型型号传热系数以W/(m2K)1.0级2.0级3.0级4.0级5.0级隔热铝合金型材多腔密封14.8mm=隔热条截面高度<24mm隔热条截面高度>24mm彩钢复合型材灌注式型材组合式型材60系列以下60系列及以上塑料型材非多腔多腔玻纤增强聚氨酯型材75系列以下75系列及以上2.4 典型门窗幕墙热工参数目录包括常用玻璃类型、常用型材类型组合形成的典型门窗幕墙热工参数等信息。为方便设计选型和施工验收，不考虑透光性对玻璃传热系数的影响，在典型门窗幕墙热工参数目录中不再按照透光性（高透光、中透光、低透光）对玻璃进行分类，样表见表2.4。表2.4典型门窗幕墙热工参数目录（样表）玻璃类型玻璃传热系数UgW/（m2K）典型门窗幕墙传热系数Ual（m2K）1.0级2.0级3.0级4.0级5.0级玻腔空璃两一中玻6单银LowE+12A+6透明三玻两腔中空玻璃6单银Low-E+12A+6透明+12A+6透明3玻璃和型材热工性能参数取值方法3.1 玻璃和型材热工性能参数取值严格执行重庆市建筑材料热物理性能指标取值管理办法（试行）（渝建发（2012）13号）规定；当已有国家或行业标准明确其热工参数的，参数目录可直接采用其热工参数；当行业标准与国家标准明确的热工参数不一致的，参数目录采用国家标准明确的热工性能参数。3.2 新型玻璃和型材暂无相关国家或行业标准明确其热工性能参数的，依据重庆市建筑材料热物理性能指标取值管理办法（试行）及相关规定，通过组织开展热物理性能指标取值论证判定其热工参数取值后，列入参数目录。3.2.1 热物理性能指标取值论证应提供以下资料：(1)产品技术性能、生产条件情况、工程应用情况、公开检测情况和预计取值结果情况汇报材料；(2)设计、施工、检测和验收执行或参照执行的相关国家、行业、地方、团体和企业标准；1.1.1 3份公开见证抽样检验报告。1.1.2 公开见证抽样检测应满足以下要求：(1)公开检测应在公开见证工作小组见证下进行，公开见证工作小组由市住房城乡建委、市建筑节能中心、行业协会和同行企业等单位代表人员组成。疫情管控、交通不便等特殊原因不能组织到现场进行公开见证的，可采取现场视频直播的方式进行公开见证。制样、抽样、封样、拆样、测试和设备出结果等环节应进行公开见证。(2)产品检测机构应具有相应检测资质，同一检测机构应将所检样品的检测结果出具在同一份检验报告上，型式检验项目根据相关产品标准确定，热工性能指标检测项目详见表3.2.2o检测报告中应有产品生产单位、产品名称、构造、规格、抽样基数、抽样数量、见证人等完整信息。表3.2.2玻璃和型材热工参数检测项目表材料类型热工参数及相关指标玻璃可见光透射比、可见光反射比、太阳得热系数、传热系数型材传热系数、几何尺寸1.1.3 论证取值应满足以下要求：(1)论证取值及检测偏差值应按下式计算：论证取值二3组以上有效检测结果的平均值*修正系数(3.2.3.1)检测偏差值=检测.二.均值Xlo0%(3.232)平均值当3组公开见证抽样检验报告中的热工参数检测结果最大偏差值W15%的，检测结果有效，否则检测结果无效，应重新进行公开见证抽样检测。(2)修正系数分为1.05、1.10、1.15三级:各组热工检测结果的最大偏差值5%时，取1.05；各组热工检测结果的最大偏差值10%且5%时，取1.10；各组热工检测结果的最大偏差值15%且10%时，取1.15o4典型门窗幕墙热工取值计算方法4.1 典型门窗幕墙热工参数取值应按照建筑门窗玻璃幕墙热工计算规程JGJ/T151规定并采用标准配套的计算软件（粤建科MQMC）进行计算确定。4.2 建筑门窗（幕墙）的传热系数应按下式计算：U=A4+AM+（e（42）'A式中Ut建筑门窗（幕墙）的传热系数W/（n?K）；Afi玻璃（或其他镶嵌板）面积（r2）;Aj框面积（?）；A,门窗（幕墙）面积（m2）；l玻璃区域（或其他镶嵌板区域）的边缘长度（m）；Ug玻璃（或其他镶嵌板）的传热系数W（K）；Uj框的传热系数W（?K）；框和玻璃（或其他镶嵌板）之间的线传热系数W（mK）°4.3 建筑门窗（幕墙）的太阳得热系数应按下式计算:SHGCt=SHGCg 4 + SHGCfAf(4.3)式中SHGG整橙窗的太阳得热系数;Ag窗玻璃（或其他镶嵌板）面积（H?）；At窗框面积（m?）；SHGCg一窗玻璃（或其他镶嵌板）区域太阳得热系数;SHGG窗框太阳得热系数；At窗面积（m?）o4.4 玻璃热工和光学计算参数取值来源于玻璃热工参数目录。4.5 型材热工参数计算取值来源于型材热工参数目录，典型门窗热工取值计算时按照分级值进行取值。4.6 窗框与玻璃结合处的线传热系数可按表4.6取值。表4.6窗框与玻璃结合处的线传热系数pW（mK）型材普通中空玻璃Low-E中空玻璃铝合金隔热型材0.060.08彩钢复合型材灌注式0.060.08组合式0.040.06塑料型材0.040.06玻纤增强聚氨酯型材0.040.064.7 建筑门窗（幕墙）设置了展开或关闭时能完全遮住门窗（幕墙）正面的活动外遮阳时，其采用的卷帘、百叶窗、中空百叶玻璃等对外窗（幕墙）传热系数改善取表4.7修正系数。表4.7正面活动外遮阳的外窗（幕墙）传热系数修正系数外遮阳类型卷帘中空百叶玻璃百叶窗修正系数0.850.900.954.8 典型门窗幕墙热工参数取值计算边界条件如下：4.8.1 玻璃（或其他镶嵌板）而积、框面积、门窗幕墙面积应按本细则4.1条的规定,建立门窗幕墙整窗模型计算确定，典型窗框面积比25%计算。4.8.2 典型门窗幕墙热工参数取值计算按150Omm*150Omm尺寸的标准窗（开启扇、固定扇各1/2的平开窗）进行计算。附件下载：2.附件2重庆市建筑门窗幕墙热工参数目录（2023版）（征求意见稿）.xlsx
