多媒体教室的培训课件.ppt

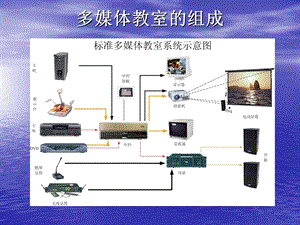

多媒体教室的组成,设备的安装规范,设备的安装一般先吊装屏幕(定核心位置)，然后实测投影机位置(按投影幕的尺寸定位投影位置)，安装投影机.再吊挂音箱等.最后控制台上的设备安装。设备若吊装在天花板上，在打孔时一定要注意不要打穿天花板，以防渗水滴到设备上（特别是投影机）。,中控接线图,一般中控具有2*2VGA接口及3*1AV接口，其音频接口采用3.5的针式接头，中控每个接口都有比较明了的中文说明，按其标注连接线路即可。具体如下:,投影机线路连接,投影机的线路连接按照其背后接口标注连接即可。具体如下：,系统的调试,系统连线完毕后，再检查一次所有的连接线，确认无误后即可上电调试。调试方法按生产厂家提供的用户手册进行。主要的调试项目是中控的控制功能及投影机的调整。用中控自带的串口线（一公一母的串口线）连接电脑跟中控主机，安装中控随机附带的控制软件，安装完毕后，运行控制软件，载入相应的投影机RS232控制代码，然后重启中控即可。使用投影机吊架自带的内六角扳手，微调投影机的投影角度，使投影图像处于屏幕正中央，并确保图像上下边缘平行。图像左右边不平行，可以通过投影机内置的图像调整功能来调整。,多媒体教室常见故障与维护,问：当刚刚正常关闭投影机和中控的时候，又马上要打开，为什么没有反应？答:使用完毕操作结束，这个时候投影机处于散热的状态，可以看到投影机面板上有一个红灯在一直闪烁，要等这个红灯不在闪烁的时候才能进行在次开机，一般投影机散热大概是五分钟左右。如果这个时候你的中控上的开关也是处于“0”的位置，那中控面板上的按键也是不能进行控制的，因为中控这个时候处于为投影机提供断电保护的状态，须等中控上的灯都不亮了才能再次操作中控。,问：中控有接通电源屏幕也自动降下来了，但是投影机没有自动打开？,首先检查中控背板的投影机电源接口的投影机电源线是否插紧。,2.确定投影机有接通电源的情况下，检查中控背板的红外接口的红外控制线是否脱落。如有脱落将接入红外接口，然后在按投影机“开”这个按键。,3.查看投影机镜头边上的红外线接收接口，外面的红外线接头是 否偏离了红外线接口，如偏离了将其调整到红外接口的位置（可以不必牢牢贴住只要保持在同一直线上即可）,4.确认完上述线路无误后，如不是投影机本身内部的硬件问题，投影机即可开机使用。,5.如属中控无法控制开关又要立刻使用的话，可先用遥控器打开投影机。,1.投影机打不开,2.没有图像,2.没有图像,3.图像模糊,3.图像模糊,4.图像不是规则矩形,5.图像有污点,6.图像显示不全,7.遥控器或按键板失效,8.吊装常见问题-亮度明显衰减,8.吊装常见问题-自动关机,9.灯泡使用保养问题及解答,9.灯泡使用保养问题及解答,9.灯泡使用保养问题及解答,投影机的保养,连江组:陈望伟2008年12月24日,大纲,安全说明工作环境电源要求连接设备使用除尘与防尘存储运输,安全说明,需要维修时，请由明基授权的专业维修人员进行，勿擅自打开机壳。如果未正确重新组装设备，则可能导致投影机工作不正常或在以后使用时引起电击。每次使用前，记得先打开镜头盖。投影机开启后，不要直视投影机镜头,工作环境,温度：040相对湿度：1090%(无冷凝)极端环境下，如高海拔和高温。在海拔 1000至 3000米之间，打开“高海拔模式”。1830 米(6000 英尺),30 1830 3050 米(6000 10000 英尺),23,工作环境,保持进风口与出风口周围空气畅通。勿堵塞前后通风孔。保证投影机在半径一米范围内的通风良好。勿将本设备放置在毯子、衬垫和任何其它柔软的表面上。勿用布或任何其它物体覆盖投影机。勿在投影机附近放置任何易燃品。如果通风孔严重阻塞，设备内部的过高热度可能会导致起火。,电源要求,电源稳定&接地电压/频率范围：110V240V，5060Hz电压波动超过 10 伏时可能无法正常工作。在电源电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源(UPS)来连接投影机。电源要接地保护，且电源与信号源接同一地线。关机后，投影机仍处于待机状态，请尽量切断投影机主电源开关。,使用,正确开关机，保证过程，Power灯停止闪烁。使用过程中轻拿轻放，严禁发生振动。不要让灯泡长时间工作，以免处于过热状态。每次连续工作时间小于 4 小时。不能频繁开关电源，保证过程。至少冷却45分钟以后再次使用。,除尘,投影机需要做定期保养、除尘。清洁镜头您可在发觉镜头表面有污点或灰尘时，清洁镜头。使用压缩空气罐来清除灰尘。如果有灰尘或污点，用专业镜头纸或镜头布沾些清洁剂轻轻擦拭镜头表面。切勿使用研磨材料磨擦镜头。,除尘,清洁投影机外壳在清洁外壳之前，关闭投影机并拔除电源线。要除去污垢或灰尘，请使用柔软、干燥、不起毛的布料擦拭外壳。要去除牢固的污垢或斑点，可用水和中性清洁剂沾湿软布。然后擦拭外壳。切勿使用蜡、酒精、苯、稀释剂或其它化学清洁剂。这些物质会损坏外壳。,除尘,定期清洁或更换滤尘器如果滤尘器不清洁，可能会被灰尘堵塞并阻碍正常通风，这会造成投影机过热并产生故障。,每使用300 小时(PB8265)，会弹出警告信息10 秒，以提醒您清洁滤尘器。1.关闭投影机并等待至风扇停止运转。2.断开投影机所有的电缆连接。3.取出滤尘器，使用小型吸尘器或软刷，轻轻的进行除尘清洁。4.如果灰尘难以去除或滤尘器损坏，请更换滤尘海面或滤尘器，安装就位。5.如果滤尘器盖未正确安装到位，屏幕上将有警告信息提醒您。如果没有进一步的操作，投影机将在 10 分钟后自动关闭，需要重新安装。,除尘,整机除尘需要使用专业的除尘工具，如无尘纸或无尘布、绵签、风枪等等，工作人员需戴干净的防静电手套。除尘涉及投影机内部光学、机构等部件，需要专门的技术要求，请联系明基授权服务中心，由专业技术人员来进行除尘。,防尘,保持室内环境的清洁，避免产生潮湿、多灰尘和烟雾弥漫的情况。如清洁教室时，避免直接用扫帚清扫产生的浮尘，而采用湿布拖地；尽量避免擦黑板而产生的粉笔灰尘。注意减少室外环境灰尘的影响，风沙和雨天时注意关窗。不使用时注意妥善保管，尽量装进便携包或包装箱内。吊装投影机长期不用时，建议使用防尘套，将投影机罩住防尘。定期进行清洁、除尘等维护保养。,存储运输,存储投影机确保存储区域的温度和湿度，在使用手册的说明范围内。工作环境：040、1090%(无冷凝)。缩回调节器支脚，盖上镜头盖。取出遥控器中的电池。使用投影机原有的包装或同等物质包装投影机。运输投影机建议您使用投影机的原有包装，或同等物质装运投影机。如果您亲自运送，请使用所提供的软质便携包。,
