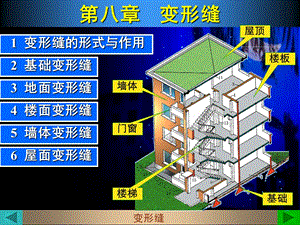

,变形缝,第八章 变形缝,1 变形缝的形式与作用,2 基础变形缝,3 地面变形缝,4 楼面变形缝,5 墙体变形缝,6 屋面变形缝,基础,楼梯,楼板,门窗,墙体,屋顶,1 变形缝的形式与作用,变形缝1 变形缝的形式与作用,伸缩缝,沉降缝,防震缝,（1）作用:防止因温度 变形而开裂（2）设置：间距控制 1)砖 混：50m 2)框 架：预制35m 现浇50m 3)剪力墙：预制30m 现浇40m 4)其它（查表确定）（3）构造 1）缝宽：砖混=2030;框架50mm 2）做法：基础以上全部断开,变形缝1 变形缝的形式与作用,1.1 伸缩缝,表,（1）作用:防止因不均匀沉降开裂（2）设置 1)高差大(二层或6m)、荷载悬殊，结构形式有变化 2)基础形式、埋深、不同 3)地基条件不同 4)形体复杂，连接较弱 5)新、旧建筑交接处（3）构造 1）缝宽：根据地基、建筑高度等确定 一般取3070或120 2）做法：从基础至屋顶全部断开,变形缝1 变形缝的形式与作用,1.2 沉降缝,表,（1）作用：防止因地震水平荷载而产生的破坏（2）设置 1）相邻体部高差6m（或二层）2）有高差较大的错层时 3）相邻处结构形式不同（3）构造 1）缝宽：根据结构类型、抗震设防、建筑高度确定 砖混：5070 框架：a.高度15m，缝宽70 b.高度15m，7度区，每增高4m，增宽 20 8度区，每增高3m，增宽 20 9度区，每增高2m，增宽 20 2）做法：基础可不断开；但相邻处刚度相差较大时，基础应断开,变形缝1 变形缝的形式与作用,1.3 防震缝,（1）双墙式,2 基础变形缝,变形缝2 基础变形缝,（2）悬挑式,（3）交叉式,（1）嵌缝式（2）盖缝式,3 地面变形缝,变形缝3 地面变形缝,（1）平缝,4 楼面变形缝,变形缝4 楼面变形缝,（2）高低缝,楼面伸缩缝,楼面伸缩缝,要点：保证缝两侧水平变形（1）外墙：嵌缝或镀锌铁皮调节片（2）内墙：金属调节片或木质盖缝板,5 墙体变形缝,变形缝5 墙体变形缝,5.3 防震缝,5.2 沉降缝,5.1 伸缩缝,要点：保证缝两侧垂直变形（1）外墙：镀锌铁皮调节片（2）内墙：木质盖缝板,要点：保证缝两侧水平变形（1）外墙：镀锌铁皮调节片（2）内墙：木质盖缝板,平缝 高低缝,柔性防水：矮墙、泛水、盖缝,6 屋面变形缝,柔性防水：矮墙、泛水、盖缝,刚性防水：矮墙、泛水、盖缝,涂膜防水：矮墙、泛水、盖缝,变形缝是建筑构造的重要内容对建筑的安全性及工程做法有巨大影响在建筑设计中应合理设置,本章完,层高大于5m的混合结构单层房屋伸缩缝的间距可按表中数值乘1.3。但当墙体采用硅酸盐砖、硅酸盐砌块、混凝土砌块砌筑时，不得大于75m。严寒地区、不采暖的温度差较大且变化频繁地区，墙体伸缩缝的间距应按表中数值适当减少后采用。,当沉降缝两侧单元层数不同时，由于受高层的影响，低层的倾斜往 往也很大，因此宽度应按高层确定。,砖混结构伸缩缝基础处理,框架结构伸缩缝基础处理,双墙式变形缝,悬挑变形缝,悬挑变形缝,交叉式变形缝,交叉式变形缝,墙体伸缩缝,错缝 企口缝 平缝,墙体伸缩缝,墙体伸缩缝,墙体沉降缝,墙体防震缝,
