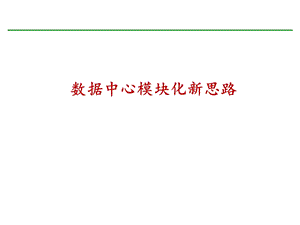

数据中心模块化新思路.ppt

数据中心模块化新思路,Key Point,行业面临的压力和挑战数据中心模块化思路的断层什么是微模块微模块分类微模块建设思路微模块实践,行业面临的压力和挑战,数据中心整体拥有成本的压力（CAPEX）居高不下数据中心运营(OPEX)的压力数据中心的适应用户需求的能力-敏捷数据中心建筑与IT规划耦合，规划难度大风险控制-现场质量难控制施工界面交叉-现场管理难度大交付周期延误,传统数据中心建造的“七宗罪”,模块化数据中心标准化推演,从机架到园区的全程模块化提炼,特点：模块间分割清晰土建建筑单体模块化方案可复制标准方案版本化管理,模块化设计,什么是微模块,Micro Module（微模块），指以若干机架为基本单位，包含制冷模块、供配电模块、高压直流以及网络、布线、监控、消防在内的独立的运行单元。该模块全部组件可在工厂预制，并可灵活拆卸，快速组装。微模块整体重量根据配置变化，通常按12,000kg计算微模块的供电接口：自带输入配电柜，可支持UPS或HVDC供电，N或2N方式微模块的制冷接口：自带水分配单元，支持7-20度冷冻水，管径在DN60-80左右，法兰或螺纹连接。微模块的网络接口：网络采用TOR方式，直接光纤或铜缆上联的核心网络微模块，综合布线：微模块顶置弱电与强电槽,三种微模块使资源分配更标准，也更灵活,高密配置。微模块总负荷120KW。,中密配置，。微模块总负荷72KW。,网络模块，适合网络核心。微模块总负荷80KW。,MM-H,MM-L,MM-N,微模块-配电技术,双电源配置,整体转换效率实测为96%,微模块-配电技术,TIER IV Availability=99.995%,高压直流+市电直供,双路UPS供电,从整个温度场来看，该组合冷热通道的温度场很均匀；,微模块-制冷技术,列间空调,整流柜,基建与IT建设分离。大楼主体及基础水电一次性建设完成，微模块则按需灵活部署。,微模块数据中心建设思路,微模块数据中心建设思路-范例,建设300mm高度的双T栈桥,微模块数据中心建设思路-范例,建设12个模块泊位码头,微模块数据中心建设思路,按需部署微模块,微模块数据中心建设思路,驳接微模块水电网络接口,微模块数据中心建设思路,按需部署，按需在线扩容,微模块数据中心基础配套案图,简单的配电架构，便于标准化实施,微模块-腾讯的实践,微模块-腾讯的实践,预留接口，即插即用,微模块的实践体现,成本的压力（CAPEX）居高不下-6%下降运营压力(opex)10%的下降数据中心的适应用户需求-即插即用，按需下单，按需交付建筑与IT规划耦合-解耦，标准化厂房即可施工界面交叉-泊位概念，清晰划分风险控制-现场质量难控制-工厂预制，标准化和产品化交付周期延误-工厂生产和基础设施建设可以并行，节约周期,
