最全机械制图课件ppt课件.ppt

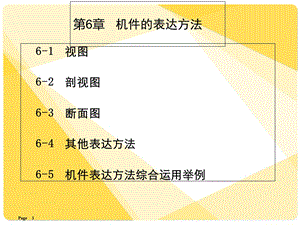

Page 1,第6章 机件的表达方法,6-1 视图 6-2 剖视图 6-3 断面图 6-4 其他表达方法 6-5 机件表达方法综合运用举例,Page 2,6-1 视 图,一、基本视图,右视图,主视图 俯视图 左视图,后视图,仰视图,形成,从右向左投射,从下向上投射,从后向前投射,Page 3,六个投影面的展开,Page 4,除后视图外，靠近主视图的一边是物体的后面，远离主视图的 一边是物体的前面。,六面视图的投影对应关系,上,下,左,右,右,左,度量对应关系：仍遵守“三等”规律,方位对应关系：,主视,俯视,仰视,左视,右视,后视,Page 5,有时为了便于合理地布置基本视图，可以采用向视图。向视图是可自由配置的视图，它的标注方法为：在向视图的上方注写“”（为大写的英文字母，如“A”、“B”、“C”等），并在相应视图的附近用箭头指明投影方向，并注写相同的字母。,二 向视图,Page 6,向视图的画法,Page 7,局部视图是将物体的某一部分向基本投影面投射所得的视图。,注意事项：,用带字母的箭头指明要 表达的部位和投射方向，并注明视图名称。,局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。,局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置,三、局部视图,A,B,当局部视图按投影关系配置中间又无其它视图隔开时可省略标注,Page 8,Page 9,Page 10,问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。,增设一个与倾斜 表面平行的辅助 投影面。,解决方法：,将倾斜部分向辅 助投影面投射。,斜视图是物体向不平行于基本投影面的平面投射所得的视图。,四、斜视图,Page 11,Page 12,A,斜视图的画法,画斜视图的注意事项：,斜视图通常配置在相应视图附近。斜视图必须进行标注,标注方法如上图.,允许将斜视图旋转配置，但需在斜视图 上方注明。,Page 13,6-2 剖 视 图,问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。,解决办法？,采用剖视图,Page 14,剖视图的形成,假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。,一、剖视图的概念,Page 15,确定剖切面的位置,想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？,在剖面区域内画上剖面符号。,虚线不画,2.剖视图的画法,Page 16,Page 17,A-A,剖切符号:表示剖切面起、迄和转折位置及投射 方向。,剖视图的名称。,标注内容：,剖切线：指示剖切面的位置(细单点长画线)。一般情况下可省略。,3.剖视图的标注,Page 18,剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。,剖切是一种假想，其它视图仍应完整画出，并 可取剖视。,4.画剖视图的注意事项,剖切面后方的可见部分要全部画出。,Page 19,在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。但没有表示清楚的结构，允许画少量虚线。,不需在剖面区域中表示材料的类别时，剖面符 号可采用通用剖面线表示。通用剖面线为细实 线，最好与主要轮廓或剖面区域的对称线成 45角；同一物体的各个剖面区域，其剖面线 画法应一致。,Page 20,几种结构不同的零件的剖视,Page 21,对比下列各图，注意区别它们不同之点在什么地方。,零件剖视图比较,Page 22,1.全剖视图,用剖切面完全地剖开物体所得的剖视图。,外形较简单，内形较复杂，而图形又不对称时。,适用范围：,二、剖视的种类及适用条件,Page 23,对于一些具有空心回转体的机件，即使结构对称，但由于外形简单，亦常采用全剖视图,Page 24,Page 25,不能表达外形,半剖视,Page 26,解决办法：,以对称线为界，一半画视图，一半画剖视。,半剖视,已表达清楚的内形虚线不画,Page 27,适用范围：,内、外形都需要表达，而形状又基本对称时。,BB,Page 28,Page 29,Page 30,画半剖视图时必须注意的问题：,1）半剖视图中，因机件的内部形状已由半个剖视图表达清楚，所以在不剖的半个外形视图中，表达内部形状的虚线，应省去不画,2）画半剖视视图，不影响其他视图的完整性。,Page 31,3）半剖视图中间应画细点划线，不应画成粗实线,Page 32,4）半剖视图的标注方法与全剖视图的标注方法相同,Page 33,用剖切平面局部地剖开物体所得的剖视图。,A,A,AA,BB,3.局部剖,Page 34,用剖切平面局部地剖开物体所得的剖视图。,BB,A,A,AA,可用双折线代替波浪线。,Page 35,适用范围：,局部剖是一种较灵活的表示方法，适用范围较广。,1）实心杆上有孔、槽时，应采用局部剖视。,Page 36,2）需要同时表达不对称机件的内外形状时，可以采用局部剖视,Page 37,3）当对称机件的轮廓线与中心线重合，不宜采用半剖视时。,错误,正确,Page 38,4）当机件的内外形都较复杂，而图形 又不对称时。,Page 39,5）表达机件底板、凸缘上的小孔等结构,Page 40,画局部剖应注意的问题：,波浪线不能与图上的其它图线重合。,错误,正确,Page 41,波浪线不能穿空而过，也不能超出视图的 轮廓线。,Page 42,当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。,在一个视图中，局部剖的数量不宜过多。,Page 43,1.单一剖切平面,平行于某一 基本投影面,三、剖切平面的种类及适用条件,Page 44,不平行于任何基本投影面（投影面垂直面）,标注方法：,适用范围：,当机件具有倾斜部分，同时这部分内形和外形都需表达时。,AA,此剖视可按斜视 图的配置方式配 置。,Page 45,Page 46,Page 47,两相交的剖切平面（旋转剖）,用两个相交的剖切面（交线垂直于某一基本投影面）剖开机件，以表达具有回转轴机件的内部形状。,Page 48,Page 49,标注方法：,应注意的问题：,两剖切面的交线一般应与机件的轴线重合。,在剖切面后的其它结构仍按原来位置投射。,适用范围：,当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。,AA,Page 50,Page 51,几个平行的剖切平面（阶梯剖）,当机件上具有几种不同的结构要素（如孔、槽等），它们的中心线排列在几个互相平行的平面上时，宜采用几个平行的剖切面剖切,Page 52,标注方法：,注意问题：,两剖切平面的转折处不应与图上的轮廓线重合，在剖视图上不应在转折处画线。,在剖视图内不能出现不完整的要素。只有当两个 要素有公共对称中心线或轴线时，可以此为界各 画一半。,适用范围：,当机件上的孔槽及空腔等内部结构不在同一平面内时。,Page 53,4、复合剖,Page 54,Page 55,6-3 断面图,一 断面图的基本概念,假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。,Page 56,断面图与剖视图的区别:断面图仅画出机件断面的图形，而剖视图则要画出剖切平面以后的所有部分的投影。,断面图的分类,断面图分为移出断面图和重合断面图两种。,断面图与剖视图的区别,移出断面图,1）画法,画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。,Page 57,A、移出断面应尽量配置在剖切线的延长线上,B、断面对称时可画在视图的中断处,Page 58,C、必要时可将断面配置在其它适当位置。在不致引起误解时，允许将图形旋转，但必须标注旋转符号,Page 59,2）有关规定,当剖切面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制。,A、孔,剖切面通过水平圆孔和竖直圆孔的轴线，这两个孔均应按剖视绘制。,Page 60,B、凹坑,剖切面通过圆锥凹坑的轴线，凹坑应按剖视绘制。,C、当剖切面通过非圆孔会导致出现完全分离的两个断面时，这些结构亦应按剖视绘制。,Page 61,D、若由两个或多个相交的剖切面剖切得到的移出断面，中间一般应断开。,剖切面分别垂直于轮廓线，断面图中间用波浪线断开。,Page 62,Page 63,3)移出断面图的标注方法,A、移出断面图一般应标注断面图的名称“”（“”为大些拉丁字母），在相应视图上用剖切符号表示剖切位置和投射方向，并标注相同字母。,B、配置在剖切线延长线上的移出断面，均可省略字母。,Page 64,C、对称的移出断面、按投影关系配置的移出断面，均可省略箭头。,Page 65,D、配置在剖切线延长线上的对称的移出断面，以及配置在视图中断处的对称的移出断面均不必标注。,Page 66,重合断面图,画在视图之内，轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。,画法,标注方法,配置在剖切线上的不对称的重合断面 图，可不注名称（字母）。,对称的重合断面图，可不标注。,Page 67,6-4 其它表达方法,一、局部放大图,将机件的部分结构用大于原图形所采用的比例画出。,1、画法,2、标注,Page 68,局部放大图的标注,局部放大图必须标注，标注方法是：在视图上画一细实线圆，标明 放大部位，在放大图的上方注明所用的比例，即图形大小与原图形大小之比（与原图上的比例无关），如果放大图不止一个时，还要用罗马数字编号以示区别。,Page 69,局部放大图举例,注意：局部放大图可画成视图、剖视图、断面图，它与被放大部位的表达方法无关。局部放大图应尽量配置在被放大部位的附近。,一、局部放大图的画法,Page 70,1、肋板的画法,对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分开。,规则：,正确,错误,二、简化画法,Page 71,2、均匀分布的肋板及孔的画法,肋不对称画成对称,孔未剖到画成剖到,若干直径相同且成规律分布的孔，可以仅画出一个或几个，其余只需用细点画线表示其中心位置。,Page 72,3、按假想轮廓投影,Page 73,4、剖中剖,Page 74,5、剖面简画,可以省略剖面符号,Page 75,6、相同结构要素简化,Page 76,Page 77,7、对称图形的画法,在不致引起误解时，可只画一半或四分之一。并在对称中心线的两端画出两条与其垂直的平行细实线。,Page 78,8、投影简化,Page 79,Page 80,Page 81,9、断开的画法,轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。,标注尺寸时，仍注实长。,Page 82,6-5 机件表达方法综合运用举例,一 选用原则,在选择表达机件的图样时，首先应考虑看图方便，并根据机件的结构特点，用较少的图形，把机件的结构形状完整、清晰地表达出来。,在这一原则下，还要注意所选用的每个图形，它既要有各图形自身明确的表达内容，又要注意它们之间的相互联系。,Page 83,综合运用举例,以阀体为例，说明表达方法的综合运用。,Page 84,图形分析,阀体的表达方案共五个图形:两个基本视图（全剖主视图“BB”全剖俯视图“AA”）、一个局部视图（“D”向）一个局部剖视图（“CC”和一个斜剖的全剖视图（“EE旋转”）。,Page 85,各视图的含义分析,主视图“BB”是采用旋转剖画出的全剖视图，表达阀体的内部结构形状；俯视图“AA”是采用阶梯剖画出的全剖视图，着重表达左、右管道；的相对位置，还表达了下连接板的外形及45小孔的位置。“CC”局部剖视图，表达左端管连接板的外形及其上44孔的大小和相对位置；“D”向局部视图，相当于俯视图的补充，表达了上连接板的外形及其上46孔的大小和位置。因右端管与正投影面倾斜45，所以采用斜剖画出“EE”全剖视图，以表达右连接板的形状。,
