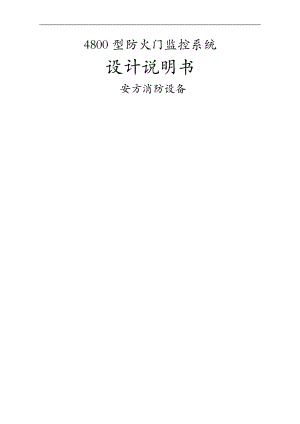

4800型防火门监控系统设计说明书 安方消防设备前 言安方消防设备是独资高新技术企业，拥有国家高新技术企业和“软件企业、“软件产品双软企业称号，主要从事火灾自动报警和消防联动控制系列产品的开发、生产、销售和效劳；消防性能化设计；消防平安评估、消防平安咨询；消防设施检测、安防设施检测；消防及安保系统的设计、咨询、维护保养；消防设备技术开发转让等效劳。公司拥有良好的生产环境、多条自动化生产线、先进的外表贴装生产设备、和精良的检测设备，建立了完善的质量保证体系，主要产品均通过了GB/T190012008标准的产品质量认证，并取得了“3C认证证书。4800 型防火门监控器，是我公司开发、生产的智能防火门监控系统的主控制器，可连接我公司生产的常开防火门和常闭防火门控制模块组成性能优异的智能防火门监控系统。监控器采用彩色汉字液晶显示屏，所有功能操作以及联动控制，都通过菜单方式操作运行，从而使设备运行平安、可靠，操作灵活方便。安方消防设备以“质量第一、顾客满意、持续改良为企业宗旨，通过不断创新，利用雄厚的专业技术，竭诚为广阔用户提供品质卓越的现代消防产品和优质效劳。目录一、4800防火门监控系统简介11.1可与各类火灾自动报警系统配接11.2采用报警总线通讯技术11.34800防火门监控系统联动控制的特点1二、4800防火门监控系统的产品介绍32.1防火门控制模块32.2防火门监控器4三、4800防火门监控系统配接方式53.1防火门数量较少的监控系统53.1防火门数量较多的监控系统6四、4800防火门监控系统应用例7应用例一：由机械闭门器、电动释放器、门磁开关组成的常开防火门系统7应用例二：由带答复信号的闭门器、电动释放器所组成的防火门系统8应用例三：由带答复信号且有自锁功能闭门器组成的常开防火门系统10应用例四：控制有防盗功能的常闭防火门系统11五、4800防火门监控系统应用考前须知135.1布线要求135.2 考前须知13一、4800防火门监控系统简介防火门是用来维持防火通道的耐火完整性及提供逃生途径的门。其目的是要确保在一段合理时间通常是逃生时间，保护防火通道正在逃生的人免受火灾的威胁，包括阻隔浓烟及热力。防火门对防止烟、火的扩散和蔓延、减少损失起重要作用。近些年的火灾案例中经常出现由于防火门的状态异常导致消防疏散通道无常使用，增加了火灾中的人员伤亡及财产损失。基于建筑消防功能的需要，在新修订的"火灾自动报警设计规"GB50116-2013和"建筑设计防火规"GB50016-2014中均提及常开防火门在火灾时应能自行关闭，并将反应信号传输至消防控制室。4800防火门监控系统可以有效的实现对防火门的监控，可以通过设置在现场的控制模块控制常开防火门的关闭，以及对常开和常闭防火门的状态进展监控。其设计功能满足国家标准"防火门监控器"GB29364-2012。1.1 可与各类火灾自动报警系统配接4800防火门监控器可通过RS485通讯接口或开关量信号实现与火灾自动报警系统的配接，使得系统配接方式灵活、方便。在使用开关量方式与火灾自动报警系统配接时，发生火灾后，仅需要火灾自动报警系统提供一个火警的输出信号，4800防火门监控器即可控制现场的常开防火门及时关闭，实现火灾时的防火分区分隔，并能实时的将各个防火门的状态信号反应回消防控制室，使用简单方便。在使用RS485通讯接口与火灾自动报警系统的配接时，可实现防火门的分区域控制，使系统的联动功能更加完善。1.2 采用报警总线通讯技术4800防火门监控器采用报警总线的通讯方式，可实现远距离的信号传输，使系统有着广泛的应用围。4800防火门监控器与现场的防火门控制模块的通讯距离可到达1000米，能够在各类建筑的消防系统之中应用。1.3 4800防火门监控系统联动控制的特点14800防火门监控器接收到火灾自动报警系统的火警信号后，30秒钟之可完成对防火门控制模块的控制输出，能够快速的实现防火分区的分隔。2在控制双扇的常开防火门时，能够通过延时输出控制双扇防火门顺序关闭。先关闭疏散方向右侧的防火门，6秒后再关闭疏散方向左侧的防火门。3通过联动编程可实现分区域控制防火门，按照火警信息可实现关闭发生火灾区域的常开防火门，释放常闭防火门的电磁锁。44800防火门监控系统可在现场闭门器、释放器、门磁开关动作后10秒之将反应信号传输至消防控制室。二、4800防火门监控系统的产品介绍2.1防火门控制模块表1序号名 称型 号主要技术参数1防火门控制模块4801线制：通讯二总线，DC24V电源二总线；单地址，最大编码：254；使用环境温度： 0°C40°C；相对湿度：95%40°C；工作电压：DC 24V；输出容量：DC24V，2A；输出方式：常输出动作断开或动作输出；单双输出，常开防火门，配接联动闭门器或释放器。5防火门控制模块4811线制：通讯二总线，DC24V电源二总线；单地址，最大编码：254；使用环境温度： 0°C40°C；相对湿度：95%40°C；工作电压：DC 24V；输出容量：DC24V，2A；单双路输出，控制单扇常闭防火门，配接门磁开关。6防火门控制模块4803线制：通讯二总线，DC24V电源二总线；双地址，最大编码：254；使用环境温度： 0°C40°C；相对湿度：95%40°C；工作电压：DC 24V；输出容量：DC24V，2A；输出方式：常输出动作断开或动作输出；单双路输出，控制双扇常闭防火门，配接控制磁力锁。2.2防火门监控器 表2序号名 称型 号主要技术参数1防火门监控器4800工作电压：AC 220V，50Hz；备用电源：DC24V，12Ah免维护；系统容量：2回路，共508点；输出容量：100W；通讯接口：RS485接口1个，开关量接口1个；安装方式：壁挂式；使用环境温度： 0°C40°C；相对湿度：95%40°C；2分布电源4830工作电压：AC 220V，50Hz；线制：通讯二总线；单地址，最大编码：254；备用电源：DC24V，12Ah免维护；安装方式：壁挂式；使用环境温度： 0°C40°C；相对湿度：95%40°C；输出电压：DC24V；输出容量：100W；3联动模块4820接入防火门监控器主机部，可实现多个分区分别联动控制。三、4800防火门监控系统配接方式3.1防火门数量较少的监控系统图1、系统图当系统所监控的防火门数量在30扇以下动作总输出功率小于100W，可采用防火门控制模块直接与4800防火门监控器连接，现场的防火门动作电源由4800防火门监控器直接提供。如图1所示。3.1防火门数量较多的监控系统图2、系统图当系统所监控的防火门数量较多时，4800防火门监控器自身的输出功率无法满足要求，需要在现场安装4830分布电源，由4830分布电源为防火门的电磁释放器、闭门器等提供电源。4830分布电源可通过通讯线与4800防火门监控器连接，4800防火门监控器可实时监控USC4830分布电源的工作状态。如图2所示。四、4800防火门监控系统应用例应用例一：由机械闭门器、电动释放器、门磁开关组成的常开防火门系统在控制由机械闭门器、电动释放器、门磁开关组成的常开防火门系统时可使用4801防火门控制模块，常态时4801模块输出DC24V电压，电磁释放器保持吸合状态，防火门处于开启状态；火警状态时，4801防火门控制模块动作，输出继电器动作，切断DC24V电压，使电磁释放器释放，在机械闭门器的作用下关闭防火门；防火门关闭后门磁开关的反应信号传输至4801防火门控制模块，4801防火门控制模块将防火门已经关闭的信号传输至4800防火门监控器，在4800防火门监控器上显示该防火门的状态。如图3所示。在控制双扇常开的防火门时可使用4802防火门控制模块，控制原理与单扇防火门一样，在关闭防火门时可通过程序控制实现左、右门的顺序关闭，如图4所示。图3、使用普通机械闭门器关闭的单扇常开防火门图4、使用普通机械闭门器关闭的双扇常开防火门应用例二：由带答复信号的闭门器、电动释放器所组成的防火门系统在有些防火门的机械闭门器上带有行程开关，其功能可代替门磁开关作为防火门关闭的返回信号，可采用4801防火门控制模块，常态时4801模块输出DC24V电压，电磁释放器保持吸合状态，防火门处于开启状态；火警状态时，4801防火门控制模块动作，输出继电器动作，切断DC24V电压，使电磁释放器释放，在闭门器的作用下关闭防火门；防火门关闭后闭门器行程开关将反应信号传输至4801防火门控制模块，4801防火门控制模块将防火门已经关闭的信号传输至4800防火门监控器，在4800防火门监控器上显示该防火门的状态。如图5所示。在控制双扇常开的防火门时可使用4802防火门控制模块，控制原理与单扇防火门一样，在关闭防火门时可通过程序控制实现左、右门的顺序关闭，如图6所示。图5 使用带答复信号的闭门器关闭的单扇常开防火门图6使用带答复信号的闭门器关闭的双扇常开防火门应用例三：由带答复信号且有自锁功能闭门器组成的常开防火门系统在控制使用有自锁功能闭门器关闭的防火门时，可采用4803防火门控制模块，将控制输出端、返回信号端直接连接至闭门器上。常态时4803模块无输出，防火门处于开启状态；在火警发生后，4803防火门控制模块动作，输出继电器动作，输出DC24V电压，驱动闭门器关闭防火门。防火门关闭后闭门器的反应信号传输至4803防火门控制模块，4803防火门控制模块将防火门已经关闭的信号传输至4800防火门监控器，在4800防火门监控器上显示该防火门的状态，如图7所示。在控制双扇防火门时可采用4804防火门控制模块，控制原理与单扇防火门一样，在关闭防火门时可通过程序控制实现左、右门的顺序关闭，如图8所示。图7、使用带自锁功能闭门器关闭的单扇常开防火门图8、使用带自锁功能闭门器关闭的双扇常开防火门应用例四：控制有防盗功能的常闭防火门系统在控制有防盗功能的常闭的防火门时可使用4811防火门控制模块，常态时4811模块输出DC24V电压，电磁锁保持锁紧状态，防火门处于封闭锁紧状态；火警状态时，4811防火门控制模块动作，切断输出的DC24V电压，使电磁锁翻开，防火门可人为推开，使疏散通道畅通，同时将防火门已解锁的状态信号通过4811防火门控制模块传输至4800防火门监控器，如图9所示。在控制双扇常闭防火门时可采用4812防火门控制模块，控制方式与单扇防火门一样，如图10所示。图9、单扇常闭防火门图10、双扇常闭防火门五、4800防火门监控系统应用考前须知5.1布线要求DC24V电源线布线型号为ZR-RV-2×2.5mm2；通讯线布线型号为ZR-RVS-2×1.5mm2。5.2 考前须知1为了平安使用本系统，需要进展正确操作以及定期检查。2请在符合产品规格的围使用本系统。3请培训您所在部门的员工，使其认识本系统的各种设备，并能在紧急情况时正确使用设备。如在产品的使用过程中遇见技术问题，请及时联系厂家的技术人员。
